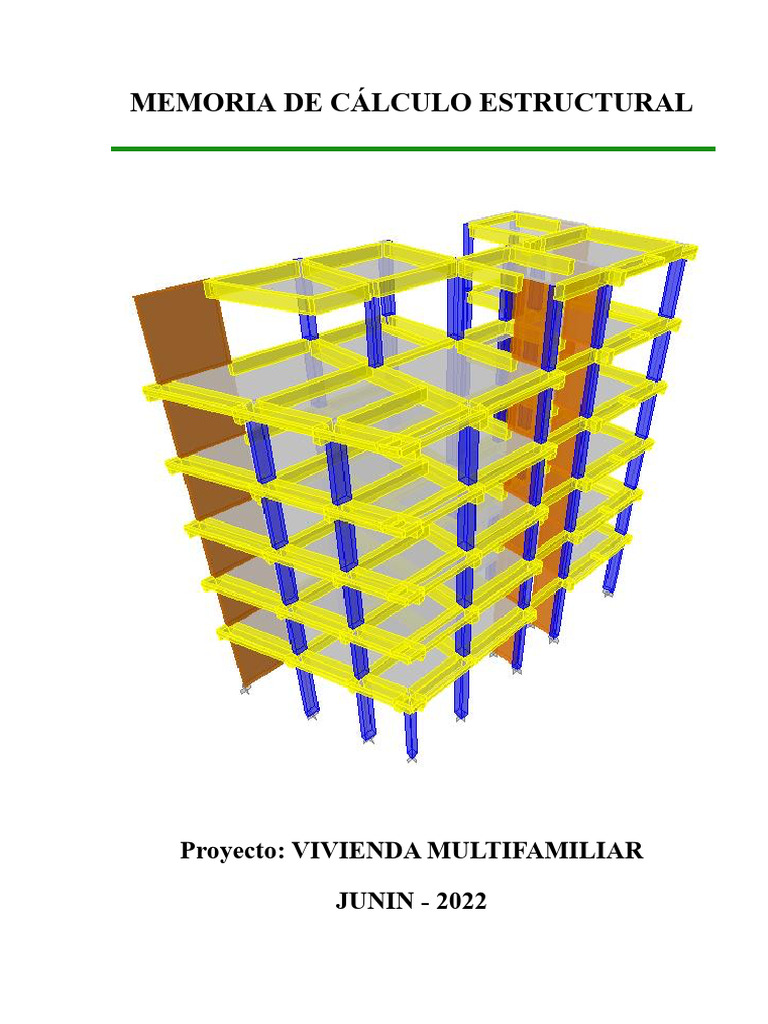

MEMORIA DE CÁLCULO ESTRUCTURAL

Proyecto: VIVIENDA MULTIFAMILIAR

JUNIN - 2022
CONTENIDO

1. OBJETIVOS........................................................................................................................................................... 2

2. ALCANCES............................................................................................................................................................ 2

3. DESCRIPCION DEL PROYECTO...................................................................................................................... 2

4. USO......................................................................................................................................................................... 2

5. UBICACIÓN.......................................................................................................................................................... 2

6. CONDICIONES DE CIMENTACION................................................................................................................. 3

7. SISTEMA ESTRUCTURAL A EMPLEAR........................................................................................................ 3

8. MATERIAL.......................................................................................................................................................... 3

9. NORMAS DE DISEÑO....................................................................................................................................... 3

10. PARAMETROS SISMICOS............................................................................................................................. 4

10.1. ZONIFICACIÓN............................................................................................................................................ 4

10.2. CONDICIONES LOCALES........................................................................................................................... 5

10.3. FACTOR DE AMPLIFICACIÓN SISMICA................................................................................................ 6

10.4. CATEGORÍA DE LA EDIFICACIÓN.......................................................................................................... 6

10.5. SISTEMAS ESTRUCTURALES.................................................................................................................. 7

10.6. DESPLAZAMIENTOS LATERALES PERMISIBLE…………….…........................................................... 9

10.7. ANÁLISIS DINÁMICO ……………………………………….............................................................................. 9

11. ANÁLISIS ESTRUCTURAL DE LA EDIFICION ………………………....................................................... 11

11.1. MODOS DE VIBRACIÓN Y PARTICIPACIÓN DE MASAS................................................................. 12

11.2. DESPLAZAMIENTOS LATERALES......................................................................................................... 15

11.3. DIAGRAMAS DE MOMENTOS, FUERZAS CORTANTES Y AXIALES............................................. 17

Página 2
1.0 OBJETIVO.
El presente informe se refiere a la descripción en la especialidad de estructuras que conforman
el proyecto VIVIENDA MULTIFAMILIAR, ubicado en la calle San Gregorio y Psje. Santa Cecilia,
Distrito de Huancayo - Junín.

2.0 ALCANCES.

La ejecución del proyecto abarcó tanto los procesos de predimensionamiento de los elementos,
determinación de las cargas actuantes, así como el diseño de los elementos de tal forma que
puedan resistir las solicitaciones consideradas en los procesos previos. Finalmente se entregan
los esquemas (Planos) correspondientes a cada elemento (cimentación, losas, muros, vigas y
columnas) indicando las dimensiones del refuerzo de cada uno de los elementos diseñados.

3.0 DESCRIPCIÓN DEL PROYECTO.

El presente proyecto, ha sido elaborado sobre la base de los planos arquitectónicos de

anteproyecto aprobados correspondiente a la edificación en mención.
El edificio del presente proyecto es una estructura compuesta de pórticos de concreto armado y
placas. Los techos de entrepiso son losas aligeradas y losas macizas de 20cm de espesor que
conforman el diafragma rígido.

4.0 USO.

La estructura a diseñar será destinada para el uso específico de Vivienda, por lo que se tendrá en
cuenta los requerimientos mínimos para este fin, sobrecargas, factores de influencia en el
diseño, espectro de diseño, etc.

5.0 UBICACIÓN.

El área del proyecto, se ubica en la calle San Gregorio y Psje. Santa Cecilia, Distrito de Huancayo,
Provincia de Huancayo y Departamento de Junín.

6.0 CONDICIONES DE CIMENTACIÓN.

Tipo de Cimentación: Zapatas Aisladas y Cimientos corridos.

Parámetros de diseño para la cimentación:
- Df = 1.40 m. (Profundidad de Cimentación)
- σadm = 2.48 kg/cm2 (Resistencia del terreno para zapatas)

Página 3
La Agresividad del Suelo a la cimentación: elementos químicos de sulfato, cloruro y sales
solubles totales están por debajo de los límites permisibles.
Se recomienda el uso de Cemento Portland Tipo I.

7.0 SISTEMA ESTRUCTURAL A EMPLEAR.

Se optó por un sistema conformado por pórticos de concreto armado y muros de concreto según
la nomenclatura de la Norma de Diseño Sismo resistente Vigente E-030-2018 para las
direcciones X se optó por un sistema conformado por pórticos de concreto armado y placas, para
la dirección Y se optó por un sistema conformado por pórticos de concreto armado y placas. Las
columnas de los pórticos aportaran resistencia a las cargas verticales convencionales con poca
influencia de la flexión en el diseño y fueron diseñadas para ese fin (flexo compresión) además
de considerar los requerimientos de ductilidad y mecanismos de falla esperables. Para todos los
casos, se empleó un concreto de f’c= 210 Kg/cm2.
Para la ejecución del modelo se empleó el programa ETABS Versión 9.7.4 tanto para el análisis
estructural como para el diseño de las vigas y columnas, para el diseño de las losas se emplearon
hojas de cálculo en Excel.

8.0 MATERIALES.

Los materiales utilizados para el análisis y diseño de la estructura son:

Concreto:
f´c = 210 kg/cm2
γc = 2.40 t/m3
Ec = 217000 kg/cm2
Acero:
Fy = 4200 kg/cm2 ; Ea = 2000000 kg/cm2

9.0 NORMAS DE DISEÑO.

- E 0.20 – Norma de Cargas.

- E 0.30 – Norma Sismorresistente (2018)
- E 0.60 – Norma de Concreto Armado (2009)
- E 0.70 – Norma de Albañilería (2006)
- E 0.50 – Norma de Suelos y Cimentaciones
- ACI 318 – 05 (USA)

Página 4
10.0 PARÁMETROS SÍSMICOS.

10.1. Zonificación (Z)

El territorio nacional se considera dividido en cuatro zonas, como se muestra en la Figura
N° 1. La zonificación propuesta se basa en la distribución espacial de la sismicidad
observada, las características generales de los movimientos sísmicos y la atenuación de éstos
con la distancia epicentral, así como en información neotectónica.

A cada zona se asigna un factor Z según se indica en la Tabla N°1. Este factor se interpreta
como la aceleración máxima del terreno con una probabilidad de 10 % de ser excedida en 50
años.

Página 5
 ZONAS SÍSMICAS

Figura 01. Mapa de Zonifación Sísmica.

Para nuestro proyecto, la edificación se encuentra ubicada en el distrito de Huancayo,

Provincia de Huancayo y Departamento de Junín, la cual se encuentra ubicada en la Zona 3
según nuestro mapa de zonificación sísmica. Lo cual obtenemos un factor de zona de 0.35.

10.2 Condiciones Locales. (Tp y S)

Para los efectos de esta Norma, los perfiles de suelo se clasifican tomando en cuenta las
propiedades mecánicas del suelo, el espesor del estrato, el período fundamental de

Página 6
vibración y la velocidad de propagación de las ondas de corte. Los tipos de perfiles de
suelos son cuatro:

Dónde:

TP: Periodo que define la plataforma del espectro para cada tipo de suelo.
S: Factor de suelo

Para nuestro caso los parámetros de suelo encontrados en sitio son los siguientes según la
tabla N° 3 y N° 4.

Tp = 0.40 s ; TL = 2.50 s y S = 1.0

10.3 Factor de Amplificación Sísmica (C).

De acuerdo a las características de sitio, se define el factor de amplificación sísmica (C) por
la siguiente expresión:

Página 7
T es el periodo de acuerdo al numeral 4.5.4, concordado con el numeral 4.6.1 de la norma
E0.30.
Este coeficiente se interpreta como el factor de amplificación de la respuesta estructural
respecto de la aceleración en el suelo.

10.4 Categoría de la Edificación (U).

Cada estructura debe ser clasificada de acuerdo con las categorías indicadas en la Tabla N°
3. El coeficiente de uso e importancia (U), definido en la Tabla N° 5 se usará según la
clasificación que se haga.

Página 8
 Para nuestro caso la categoría de la edificación de la tabla N° 5.
Categoría = C y U=1.0

Nota 1: Las nuevas edificaciones de categoría A1 tendrán aislamiento sísmico en la base

cuando se encuentren en las zonas 4 y 3. En las zonas sísmicas 1 y 2, la entidad
responsable podrá decidir si usa o no aislamiento sísmico. Si no se utiliza aislamiento
sísmico en las zonas 1 y 2, el valor de U será como mínimo 1.5.

Nota 2: En estas edificaciones deberá proveerse resistencia y rigidez adecuadas para

acciones laterales, a criterio del proyectista.

10.5 Sistemas Estructurales (R)

Los sistemas estructurales se clasificarán según los materiales usados y el sistema de
estructuración sismorresistente predominante en cada dirección tal como se indica en la
Tabla N°7.
Según la clasificación que se haga de una edificación se usará un coeficiente de reducción de
fuerza sísmica (R). Para el diseño por resistencia última las fuerzas sísmicas internas deben
combinarse con factores de carga unitarios. En caso contrario podrá usarse como (R) los

Página 9
valores establecidos en Tabla N°7 previa multiplicación por el factor de carga de sismo
correspondiente.

1. Por lo menos el 80% del cortante en la base actúa sobre las columnas de los pórticos que
cumplan los requisitos de la NTE E.060 Concreto Armado. En caso se tengan muros
estructurales, éstos deberán diseñarse para resistir una fracción de la acción sísmica total
de acuerdo con su rigidez.

2. Las acciones sísmicas son resistidas por una combinación de pórticos y muros
estructurales. Los pórticos deberán ser diseñados para tomar por lo menos 25% del
cortante en la base. Los muros estructurales serán diseñados para las fuerzas obtenidas
del análisis según Artículo 16 (16.2)

3. Sistema en el que la resistencia sísmica está dada predominantemente por muros

estructurales sobre los que actúa por lo menos el 80% del cortante en la base.

4. Edificación de baja altura con alta densidad de muros de ductilidad limitada.

5. Para diseño por esfuerzos admisibles el valor de R será 6

(*) Estos coeficientes se aplicarán únicamente a estructuras en las que los elementos
verticales y horizontales permitan la disipación de la energía manteniendo la estabilidad de
la estructura. No se aplican a estructuras tipo péndulo invertido.

(**) Para estructuras irregulares, los valores de R deben ser tomados como ¾ de los anotados
en la Tabla.
Para construcciones de tierra referirse a la NTE E.080 Adobe. Este tipo de construcciones
no se recomienda en suelos S3, ni se permite en suelos S4.

Página 10
La estructura se clasifica como REGULAR.
En las direcciones X-X, el sistema está conformado un sistema de pórticos de concreto armado,
por lo cual se empleará un factor de reducción de fuerzas sísmicas Rx = 8.0, en las direcciones
Y-Y, el sistema está conformado un sistema de pórticos de concreto armado y placas, por lo cual
se emplea un factor de reducción de fuerzas sísmicas Ry = 7.0 respectivamente.

10.6 Desplazamientos Laterales Permisibles

Los desplazamientos laterales se calcularán multiplicando por 0.75R los resultados obtenidos
del análisis lineal y elástico con las solicitaciones sísmicas reducidas en X-X y en Y-Y.

10.7 Análisis Dinámico

Para poder calcular la aceleración espectral para cada una de las direcciones analizadas se
utiliza un espectro inelástico de pseudo-aceleraciones definido por:

Sa = ZUCS x g
R
Dónde:
Z = 0.35 (Zona 3 – Junín)
U = 1.0 (Categoría C: edificaciones comunes)
S = 1.0 (Tp = 0.40 Suelos Rígidos)
Rx = 8 (Sistema Aporticado = Pórticos Concreto Armado)
Ry = 7 (Sistema Dual = Pórticos Concreto Armado y Placas)
G = 9.81 (Aceleración de la gravedad m/s2)
C = 2.5 x (Tp / T); C ≤ 2.5

Página 11
 Espectro de Diseño

Factor de zona Z = 0.35

Periodo de vibración del suelo tp = 0.40 seg.
Factor de amplificación del suelo S = 1.00
Factor de uso e importancia U = 1.00
Reducción de R por irregularidad
estructural = 1.00
Coeficiente de reducción R 8
Coeficiente de reducción R modificado Rx = 8
2
g = 9.81 m/s

T(Seg) Sa(m/s2)
0 1.07
0.4 1.07
ESPECTRO DE DISEÑO
0.5 0.86
0.6 0.72 1.2
0.7 0.61
0.8 0.54 1
0.9 0.48
1 0.43 0.8
1.2 0.36
Sa (m/s2)

1.4 0.31 0.6

1.6 0.27
0.4
1.8 0.24
2 0.21
0.2
2.25 0.19
2.5 0.17
0
2.75 0.16 0 2 4 6
3 0.14
Periodo (seg)
3.5 0.12
4 0.11
4.5 0.10
5 0.09

Página 12
 Espectro de Diseño

Factor de zona Z = 0.35

Periodo de vibración del suelo tp = 0.40 seg.
Factor de amplificación del suelo S = 1.00
Factor de uso e importancia U = 1.00
Reducción de R por irregularidad
estructural = 1.00
Coeficiente de reducción R 7
Coeficiente de reducción R modificado Rx = 7
2
g = 9.81 m/s

T(Seg) Sa(m/s2)
0 1.23
0.4 1.23
ESPECTRO DE DISEÑO
0.5 0.98
0.6 0.82 1.4
0.7 0.70
1.2
0.8 0.61
0.9 0.55 1
1 0.49
1.2 0.41 0.8
Sa (m/s2)

1.4 0.35
0.6
1.6 0.31
1.8 0.27 0.4
2 0.25
2.25 0.22 0.2
2.5 0.20
0
2.75 0.18 0 2 4 6
3 0.16
Periodo (seg)
3.5 0.14
4 0.12
4.5 0.11
5 0.10

Página 13
11.0 ANÁLISIS ESTRUCTURAL DEL EDIFICIO.

El análisis estructural de la estructura será analizado con el programa Etabs 9.7.4, los muros
de concreto se modelarán con elementos tipo Shell, el programa analizará la estructura por
el método de elementos finitos.

Figura 02. Vista en planta de la Edificación

Página 14
 Figura 03. Vista tridimensional de la Edificación

11.1 Modos de Vibración y Participación de masa.

Tabla No 4. Cuadro de Participación de masa.

Página 15
Figura 04. Modo de Vibración 1 (T1 = 0.7334 s.)

Figura 05. Modo de Vibración 2 (T2 = 0.5789 s.)

Página 16
Figura 06. Modo de Vibración 3 (T3 = 0.4992 s.)

Página 17
 Figura 07. Modo de Vibración 4 (T4 = 0.2318 s.)
11.2 Desplazamientos Laterales.
El máximo desplazamiento relativo de entrepiso, calculado según el Artículo 16
(16.4) de la norma E0.30, no deberá exceder la fracción de la altura de entrepiso que
se indica en la Tabla N° 6

Tabla N° 6
LIMITES PARA DESPLAZAMIENTO LATERAL DE ENTREPISO
Estos límites no son aplicables a naves industriales
Material Predominante ( Di / hei )
Concreto Armado 0,007
Acero 0,010
Albañilería 0,005
Madera 0,010

Página 18
 Figura 08. Deformada de la estructura en dirección “X” (SX)

Figura 09. Deformada de la estructura en dirección “Y” (SY)

Dirección X:
Distorsión máxima = 0.000597 (Distorsión según análisis)
Distorsión real=0.75*R*0.000597=0.75*8*0.000597=0.0036<0.0070 (OK - según E0.30)

Dirección Y:
Distorsión máxima = 0.001198 (Distorsión según análisis)
Distorsión real=0.75*R*0.001198=0.75*7*0.001198=0.0063<0.0070 (OK - según E0.30)

Página 19
11.3 Diagramas de Momentos, fuerzas cortantes y axiales.

Figura 10. Diagrama de evolvente de momentos flectores (Eje B) – Unid.: t-m

Página 20
Figura 11. Diagrama de evolvente de fuerzas cortantes (Eje B) – Unid.: t

Figura 12. Diagrama de evolvente de fuerzas axiales (Eje B) – Unid.: t

Página 21
Figura 13. Diagrama de evolvente de momentos flectores (Eje C) – Unid.: t-m

Figura 14. Diagrama de evolvente de fuerzas cortantes (Eje C) – Unid.: t

Página 22
 Figura 15. Diagrama de evolvente de fuerzas axiales (Eje C) – Unid.: t
11.4 DISEÑO ESTRUCTURAL DE LA EDIFICACIÓN.

Figura 16. Diseño de los elementos estructurales (Eje B) – Unid.: cm2

Página 23
Figura 17. Diseño de los elementos estructurales (Eje C) – Unid.: cm2

Figura 18. Detalle de diseño de columna ( C1 35x45 cm)

Capacity ratio = 0.806 < 1.00 (ok)

Página 24
Figura 19. Detalle de diseño de columna ( C1 35x45 cm)

Figura 20. Detalle de diseño de Placa (PL-2)

Página 25
 Capacity ratio = 0.591 < 1.00 (ok)

Figura 21. Detalle de diseño de columna (PL-2)

Página 26
