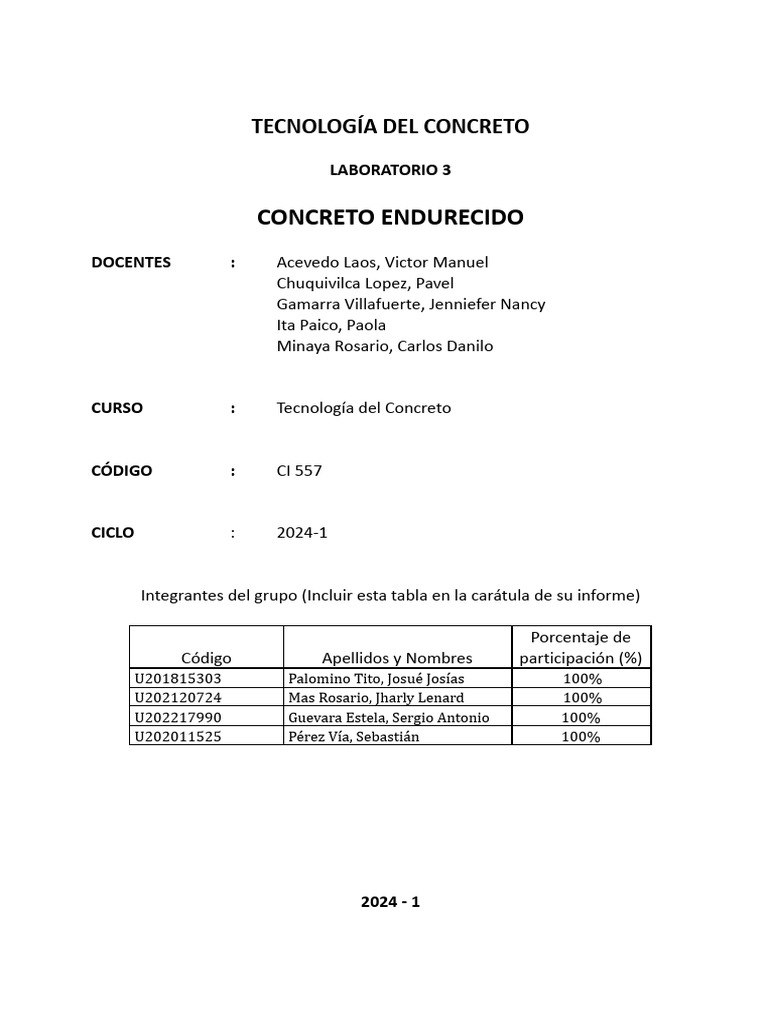

TECNOLOGÍA DEL CONCRETO
LABORATORIO 3
CONCRETO ENDURECIDO
DOCENTES : Acevedo Laos, Victor Manuel
Chuquivilca Lopez, Pavel
Gamarra Villafuerte, Jenniefer Nancy
Ita Paico, Paola
Minaya Rosario, Carlos Danilo
CURSO : Tecnología del Concreto
CÓDIGO : CI 557
CICLO : 2024-1
Integrantes del grupo (Incluir esta tabla en la carátula de su informe)
Porcentaje de
Código Apellidos y Nombres participación (%)
U201815303 Palomino Tito, Josué Josías 100%
U202120724 Mas Rosario, Jharly Lenard 100%
U202217990 Guevara Estela, Sergio Antonio 100%
U202011525 Pérez Vía, Sebastián 100%
2024 - 1
CONTENIDO DEL INFORME
Ensayo de compresión en probetas cilíndricas de concreto
1. Objetivo
2. Normativa
3. Resultados Obtenidos
4. Evaluación de Resultados
5. Conclusiones y Recomendaciones
6. Importancia de Cada Ensayo en el concreto e Ingeniería Civil.
Ensayo de tracción por compresión diametral
1. Objetivo
2. Normativa
3. Resultados Obtenidos
4. Evaluación de Resultados
5. Conclusiones y Recomendaciones
6. Importancia de Cada Ensayo en el concreto e Ingeniería Civil
Determinación de la resistencia a la flexión en vigas
1. Objetivo
2. Normativa
3. Resultados Obtenidos
4. Evaluación de Resultados
5. Conclusiones y Recomendaciones
6. Importancia de Cada Ensayo en el concreto e Ingeniería Civil
Ensayo de esclerometría
1. Objetivo
2. Normativa
3. Resultados Obtenidos
4. Evaluación de Resultados
5. Conclusiones y Recomendaciones
6. Importancia de Cada Ensayo en el concreto e Ingeniería Civil
Extracción de testigos diamantinos
1. Objetivo
2. Normativa
3. Conclusiones y Recomendaciones
4. Importancia de Cada Ensayo en el concreto e Ingeniería Civil
RÚBRICA DE CALIFICACIÓN (INCLUIR ESTA TABLA EN SU INFORME, LUEGO DE SU CARÁTULA)
No. Rúbrica Puntuación Nota
1. Prueba de Salida 5.0
2. Objetivo 0.5
3. Normativa 0.5
4 Resultados Obtenidos 2.0
5. Evaluación de Resultados 4.0
6. Conclusiones y
4.0
Recomendaciones
7. Importancia de cada ensayo en
el 4.0
concreto y la ingeniería civil
20
En caso de que tenga problemas para acceder a su prueba de salida de laboratorio, favor de
escribir a su docente de laboratorio adjuntando una o más evidencias del problema. Esto
debe realizarlo el mismo día de la prueba, ya que caso contrario no podrá recuperar su
prueba de salida.
El informe tendrá una nota directa de cero si es que este es similar completa o parcialmente a
informes del ciclo actual o de ciclos pasados.
Ensayo de compresión en probetas cilíndricas de concreto
1. Objetivo:
- Obtener el valor de la resistencia a la compresión de las probetas de concreto.
2. Normativa:
- Norma ASTM C39: Evalúa de forma precisa y confiable la resistencia de la
compresión de concreto , asegurando que las estructuras construidas con este
material sean seguras, duraderas y conformes a las normativas vigentes.
- NTP 339.034: Esta norma establece el proceso para determinar la resistencia a la
compresión para probetas de concreto cilíndricas, así como el proceso de extracción
de diamantinas en el concreto endurecido.
3. Resultados Obtenidos:
ENSAYO DE COMPRESIÓN EN PROBETAS CILÍNDRICAS DE CONCRETO
ENDURECIDO
Imagen del Ensayo
A A’ B C D E F G H
Esfuerzo a
Muestra Edad Diámetro Longitud Área Carga Carga la Observaciones
(días) (cm) (cm) (cm2) ( ) (kgf) compresión
(kgf/cm2)
M-1 21 15.12 30.16 179.53 - 43,460 242.08 Tipo 6
M-2 21 15.22 30.07 181.93 - 40,425 222.20 Tipo 6
Dato Dato
Número de
Desde la obtenido de obtenido de Se obtiene de Tipo de falla,
muestra o Promedio de Promedio de
fecha de la máxima la máxima la siguiente causas de
tipo de dos lecturas tres lecturas
vaciado carga en el carga en el forma: F/D error, etc.
diseño equipo
equipo
Diámetro (cm) Longitud (cm)
Muestra Lectura 1 Lectura 2 Promedio Lectura 1 Lectura 2 Lectura 3 Promedio
M-1 14.976 15.262 15.119 30.128 30.154 30.197 30.16
M-2 15.163 15.280 15.22 29.953 30.165 30.1 30.07
4. Evaluación de resultados:
ANEXO 1: Rango aceptable de resistencia de cilindros individuales
(ASTM C39)
Para evaluar si el rango de resistencias es aceptable se tomará en cuenta el anexo 1 y la
siguiente fórmula presente en la presentación power point del presente laboratorio 3:
Analizando el porcentaje obtenido, tomamos en cuenta el rango porcentual de 6.6%,
que corresponde al rango aceptable de resistencias de cilindros individuales para 2
cilindros de 6” x 12”, además se le suma el valor de su coeficiente de variación de
2.4%, obteniendo un rango de hasta 9% como un rango aceptable, comparando ese
rango obtenido con nuestro rango de 8.56%, vemos que nuestras probetas de concreto
cilíndricos poseen un rango de resistencia aceptable según la norma americana ASTM
C39.
5. Conclusiones y recomendaciones:
Conclusiones:
- El ensayo fue realizado con éxito y no se debe volver a realizar, por lo
cual podemos concluir que el proceso de curado fue adecuado a pesar
de no ser de 28 días.
- El f’c obtenido promedio para esta mezcla de concreto fue de 232.14
kg/cm2, es decir se obtuvo un valor superior al requerido de 210
kg/cm2, por lo cual la dureza del concreto es adecuada según lo
requerido
- Si el concreto presenta alta compresión entonces tiene una menor
resistencia a la tensión.
Recomendaciones:
-Verificar que todos los instrumentos estén bien calibrados antes de tomar
cada valor
6. Importancia del ensayo en el concreto e ingeniería civil:
- Su importancia se basa en el comportamiento de un material bajo
compresión ,garantizando calidad a la hora de usarlo en diferentes
edificaciones, es decir, es fundamental para corroborar que la muestra
de concreto posee propiedades mecánicas aceptables según las
normativas que regulan este ensayo para posteriormente utilizar la
mezcla en proyectos en construcción.
- Para la ingeniería civil es importante este ensayo es importante para
todos los procesos constructivos, desde la validación del diseño de la
mezcla, control de calidad, etc. Este ensayo permite asegurar que las
futuras estructuras que se realizarán con esta mezcla de concreto serán
seguras, eficientes y duraderas.
Ensayo de tracción por compresión diametral
1. Objetivo:
-El ensayo de tracción por compresión diametral tiene como objetivo
principal determinar la carga máxima que una mezcla puede soportar
antes de romperse. Este método es ampliamente utilizado para medir la
resistencia a la tracción de las mezclas bituminosas, lo que es crucial
para garantizar la seguridad y durabilidad de las carreteras y otros
proyectos de infraestructura.
2. Normativa:
- NTP 339.084: Esta norma describe el proceso a seguir para medir la
resistencia a la tracción indirecta del concreto.
- ASTM C496: Esta norma americana describe todo el ensayo de tracción
por compresión diametral para probetas de concreto cilíndricas.
3. Resultados Obtenidos:
ENSAYO DE TRACCIÓN POR COMPRESIÓN DIAMETRAL EN PROBETAS
CILÍNDRICAS DE CONCRETO ENDURECIDO
Imagen del Ensayo
Diámetro (cm) Longitud (cm)
Muestra Lectura 1 Lectura 2 Lectura 3 Promedio Lectura 1 Lectura 2 Promedio
M-3 15.307 15.300 15.300 15.30 30.039 30.020 30.04
A A’ B C D E F G
Esfuerzo a la
Longitud
Muestra Edad Diámetro Carga Carga tracción Observaciones
(cm) (kgf/cm2)
(días) (cm) ( ) (kgf)
M-3 21 15.30 30.04 - 9485 13.14 Tipo 6
Dato obtenido Dato obtenido Se obtiene de
Número de Tipo de falla,
Desde la Promedio de Promedio de de la máxima de la máxima la siguiente
muestra o tipo causas de
fecha de tres lecturas dos lecturas carga en el carga en el forma:
de diseño equipo equipo (2*E)/(ᴨ*C*B) error, etc.
vaciado
4. Evaluación de resultados:
El libro “Design and Control of Concrete Mixture” nos ofrece un rango de
porcentajes que nos permite estimar si el valor de la resistencia a la traccion
por compresion diametral se encuentra dentro de un rango de valores tipicos
segun la resistencia a la compresión, este rango se encuentra en el capítulo
“Properties of concrete” y nos establece que este valor suele estar entre el 8%
y 14% del valor de la resistencia a la compresión, tomando en cuenta nuestra
resistencia a la compresión promedio del primer ensayo, que fue de 323.14
kgf/cm2, obtenemos el siguiente rango de valores:
Comparándolo con nuestro esfuerzo a la tracción de 13.14 kgf/cm2, el valor
que obtuvimos no cumple con el rango establecido, según el rango de valores
establecidos por el libro ya mencionado
5. Conclusiones y recomendaciones:
Conclusiones:
● El tiempo de curado es crucial para que el concreto alcance su dureza máxima.
En general, se considera que el concreto alcanza su dureza completa después
de 28 días. Sin embargo, si el tiempo de curado es menor al establecido, el
concreto puede ser más débil y no alcanzar su potencial máximo.
●
Recomendaciones:
● Cuando se necesite cambiar los accesorios de la máquina, es
fundamental realizarlo con sumo cuidado y atención. Esto es debido a
que los accesorios pueden tener un peso considerable que, si no se
manejan adecuadamente, podría lastimar al operario que realiza el
ensayo.
● Para realizar el ensayo de tracción, es importante que el cilindro de
concreto se coloque en la parte media de la máquina. Esto es crucial
para asegurar que el ensayo se realice de manera precisa y segura.
6. Importancia del ensayo en el concreto e ingeniería civil:
- Es esencial para una comprensión integral de las propiedades
mecánicas del concreto , permitiendo mejorar el diseño , la calidad y la
seguridad de las estructuras construidas con este material.
Determinación de la resistencia a la flexión en vigas
1. Objetivo:
- Estipular la resistencia a la flexión en una viga de concreto apoyada con una
carga a los tercios de la distancia entre los apoyos.
2. Normativa:
- ASTM C-78: Evalúa la resistencia a la flexión del concreto en vigas , lo que
asegura la calidad y la seguridad de las estructuras de concreto.
- NTP 339.078: En esta norma se detalla el proceso a seguir para la realización del
ensayo de resistencia a flexión en vigas de concreto.
3. Resultados obtenidos:
ENSAYO DE RESISTENCIA A LA FLEXIÓN EN VIGUETAS
NORMALIZADAS DE CONCRETO ENDURECIDO
Imagen del Ensayo
Ancho (cm) Altura (cm)
Muestra Lectura 1 Lectura 2 Lectura 3 Promedio Lectura 1 Lectura 2 Lectura 3 Promedio
V-1 15.1 15.2 15.6 15.3 15.4 15.4 15.5 15.4
A A’ B C D E F G H
Módulo de
Edad Ancho Altura Luz libre Carga Carga
Muestra rotura observaciones
(días) (cm) (cm) (cm) ( ) (kgf) (kgf/cm2)
V-1 21 15.3 15.4 45.72 - 2565 32.32 Falla en el tercio
central
Dato Dato
Número de Se obtiene de
Desde la Distancia obtenido de obtenido de Tipo de falla,
muestra o Promedio de Promedio de la siguiente
fecha de entre puntos la máxima la máxima causas de
tipo de tres lecturas tres lecturas forma:
vaciado de apoyo carga en el carga en el error, etc.
diseño equipo (F*D)(B*C2)
equipo
4. Evaluación de resultados:
El libro “Design and Control of Concrete Mixture”, nos ofrece un rango para evaluar la
resistencia a la tracción o módulo de rotura por el ensayo de flexión, específicamente el capítulo
“Properties of concrete”, nos ofrece un rango de 8% a 12% en base a la resistencia a la
compresión, tomando en cuenta que nuestra resistencia a la compresión promedio fue de 232.14
kgf/cm2, obtenemos el siguiente rango:
Comparando con nuestro Mcr que fue de 32.32 kgf/cm2, vemos que el nuestro valor se
encuentra fuera del rango establecido, siendo superior al máximo.
5. Conclusiones y recomendaciones:
- Conclusiones:
- Recomendaciones:
6. Importancia del ensayo en el concreto e ingeniería civil:
- Su importancia se basa en cómo es su comportamiento bajo cargas reales , evaluando su
resistencia a la flexión dando una representación más precisa del comportamiento del
concreto en condiciones de servicio reales.
Ensayo de esclerometría
1. Objetivo:
- Evaluar la uniformidad del concreto.
2. Normativa:
- ASTM C805: Evalúa la dureza del concreto mediante el ensayo de rebote , lo que
contribuye a garantizar la calidad y seguridad de las estructuras de concreto en diversas
aplicaciones de ingeniería y construcción.
- NTP 339.181: En esta norma se establece todo el proceso a seguir para determinar el
número de rebote durante el ensayo, además de describir con qué herramientas realizarlo.
3. Resultados obtenidos:
ENSAYO DE DETERMINACIÓN DEL NÚMERO DE REBOTE DEL CONCRETO ENDURECIDO
Imagen Referencial
Número de Rebote
1 24
2 27
3 26
4 28
5 26
6 25
7 24
8 25
9 26
10 25
Promedio 26
Estimado de resistencia 198 kgf/cm2
* Obtenida de la curva Número de rebote vs Resistencia a la compresión del equipo usado
Nota: La resistencia estimada con este procedimiento no es válida para obtener la resistencia real de la estructura evaluada.
4. Evaluación de resultados:
NOTA:
DESARROLLAR POR LO MENOS UNA CONCLUSIÓN Y RECOMENDACIÓN POR ALUMNO,
PARA CADA UNA DE ELLAS DEBE SER UNA INTERPRETACIÓN. TENER EN CUENTA DE QUE,
SI LA CONCLUSIÓN O RECOMENDACIÓN SE REPITE, ESTO AFECTARÁ EN SU
CALIFICACIÓN.
ESTIMAR LA RESISTENCIA A COMPRESIÓN POR MEDIO DEL ÁBACO(véase anexo 2).
5. Conclusiones y recomendaciones:
-Conclusiones:
●
-Recomendaciones:
● Se recomienda calibrar el esclerómetro cuando presenta lecturas erróneas.
6. Importancia del ensayo en el concreto e ingeniería civil:
Este ensayo permite determinar la resistencia de un elemento de concreto a partir de
del número de rebotes del esclerómetro en un concreto endurecido, sin embargo,sí
debe tomar en cuenta que este método de prueba no es conveniente como base
para la aceptación o rechazo de concreto
Extracción de testigos diamantinos
1. Objetivo:
- Determinar el espesor del elemento y su resistencia a la compresión o flexión mediante la
obtención, preparación y ensayo de corazones diamantinos.
2. Normativa:
- ASTM C42: Proporciona una metodología estándar y fiable para la obtención y prueba
de testigos de concreto.
- NTP 339.059: Es una forma de evaluar y controlar la calidad en la industria de la
construcción en Perú, asegurando que la estructura de concreto sea segura , duradera y
conforme a las normativas locales.
EXTRACCIÓN DE TESTIGOS DIAMANTINOS
Imagen del Ensayo
3. Conclusiones y recomendaciones:
- conclusiones:
● Para que el concreto sea considerado apto y de calidad para su uso, es
fundamental que el promedio de la resistencia de las muestras extraídas con
barreno (conocidas como corazones de diamantina) alcance al menos un 85% de
la resistencia especificada o establecida como objetivo en el diseño de la mezcla.
● Nos ayuda a verificar si el concreto endurecido resiste adecuadamente, puesto
que existe la posibilidad de que el concreto se dañe por la exposición de una
acción externa
●
- RECOMENDACIONES:
● Antes de considerar que una losa de hormigón es segura y apta para su uso, es
fundamental verificar que no presente ninguna fisura o astillamiento. Esto es
crucial para garantizar que la estructura no tenga defectos que puedan afectar su
resistencia y estabilidad a largo plazo.
● Antes de extraer una muestra de concreto para realizar pruebas, es importante
utilizar un detector de metales para localizar y evitar cualquier pieza de acero
estructural que pueda estar presente en la zona. De esta manera, se evita que el
acero interfiera con los resultados de las pruebas y se garantiza la precisión de los
análisis.
● Para obtener resultados precisos al extraer una muestra de concreto, es crucial
que el equipo utilizado se encuentre en posición perpendicular a la superficie de
la muestra. Esto asegura que la extracción se realice de manera uniforme y evita
cualquier desviación o ángulo que pueda afectar la integridad de la muestra o
alterar los resultados de las pruebas posteriores.
● La extracción del testigo debe ser de preferencia en el corazón de la estructura.
4. Importancia del ensayo en el concreto e ingeniería civil:Proporciona datos críticos que informan
todas las etapas del proceso de construcción , garantizando seguridad , eficiencia y sostenibilidad
en los proyectos de ingeniería civil.
● En el campo de la ingeniería civil, este ensayo es crucial para evaluar la resistencia del
concreto a la compresión, lo que es fundamental para la construcción de estructuras de
gran envergadura. Al realizar este ensayo, podemos determinar con precisión la
resistencia del concreto, lo que nos permite asegurarnos de que cumpla con los
estándares y normas establecidos para garantizar la seguridad y estabilidad de las
estructuras.
NOTA:
● DESARROLLAR POR LO MENOS UNA CONCLUSIÓN Y RECOMENDACIÓN POR
ALUMNO, PARA CADA UNA DE ELLAS DEBE SER UNA INTERPRETACIÓN. TENER EN
CUENTA DE QUE, SI LA CONCLUSIÓN O RECOMENDACIÓN SE REPITE, ESTO
AFECTARÁ EN SU CALIFICACIÓN.
ANEXO 2: Número de rebote vs Resistencia a la compresión (esclerometría)
