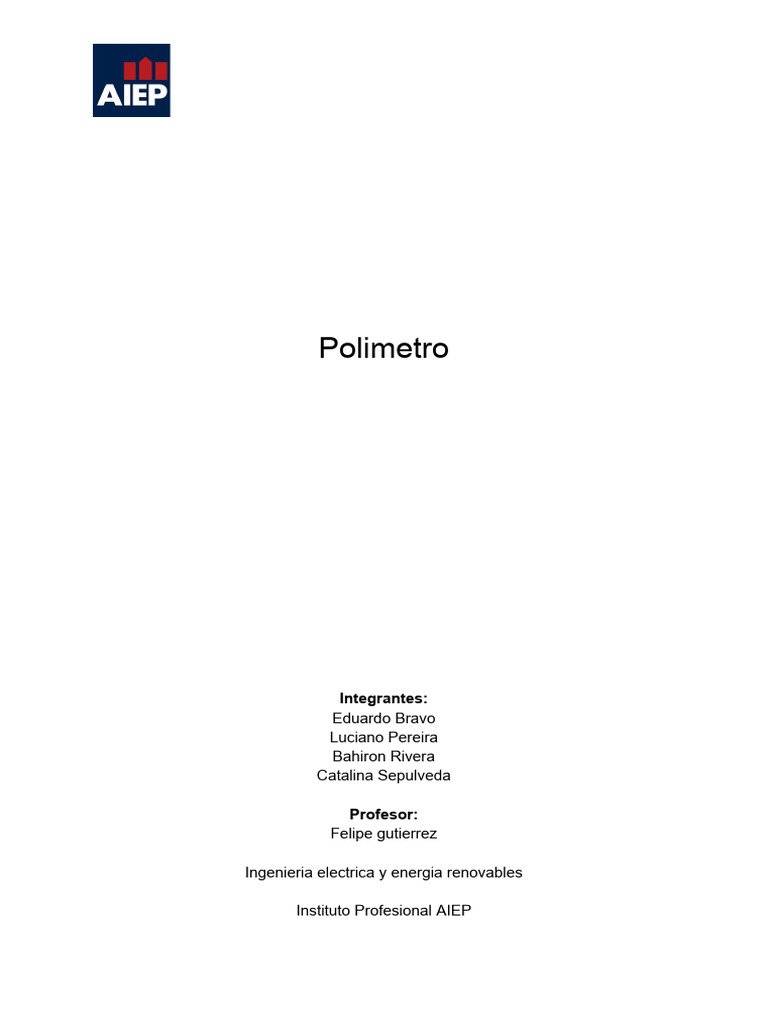

Polimetro

Integrantes:
Eduardo Bravo
Luciano Pereira
Bahiron Rivera
Catalina Sepulveda

Profesor:
Felipe gutierrez

Ingenieria electrica y energia renovables

Instituto Profesional AIEP

 Índice

Introducción......................................................................................................................................................
Desarrollo..........................................................................................................................................................
¿Qué es el Polimetro?..................................................................................................................................
Partes de un polímetro..................................................................................................................................
Como se utiliza un polímetro digital..............................................................................................................
Cómo funciona un polímetro digital..............................................................................................................
Cómo funciona un polímetro analógico........................................................................................................
Diferencia polímetros....................................................................................................................................
Aplicaciones industriales................................................................................................................................
Conclusión........................................................................................................................................................
Bibliografía........................................................................................................................................................
 Introducción

El polímetro, también conocido como multímetro, es una herramienta esencial en el ámbito

de la electricidad. Se trata de un dispositivo diseñado para medir diversas magnitudes
eléctricas en un circuito eléctrico. Su versatilidad y capacidad para realizar mediciones
precisas hacen que sea una herramienta fundamental tanto para profesionales como para
entusiastas.
Este instrumento compacto combina varias funciones en una sola unidad, permitiendo la
medición de voltaje, corriente y resistencia, así como la verificación de continuidad y la
prueba de componentes electrónicos. Su pantalla digital facilita la lectura rápida y precisa de
los valores medidos, proporcionando información crucial para el diagnóstico, mantenimiento
y reparación de sistemas eléctricos.
 Desarrollo

¿Qué es el Polimetro?

El polímetro o más conocido como multímetro es una herramienta de medición eléctrica que
combina varias funciones en un solo dispositivo. Este se utiliza para medir diferentes
parámetros, como voltajes, corrientes y resistencias, algunos modelos avanzados pueden
medir la capacitancia, la inductancia, la frecuencia y la temperatura.
El polímetro actualmente suele tener una pantalla digital que muestra las lecturas de las
mediciones, los equipos pueden tener perillas o botones para seleccionar la función de
medición deseada. Estas herramientas son esenciales para técnicos, ingenieros eléctricos y
cualquier persona que trabaje con electricidad, ya que proporcionan una forma conveniente
y precisa de diagnosticar problemas en circuitos eléctricos.
Este instrumento fue creado en 1920 por Donald Macadie para facilitar su trabajo en líneas
de telecomunicaciones, el cual era bastante tosco en relación a los que encontramos hoy en
el mercado, al pasar de los años este se fue mejorando pasando de análogos a digitales
aproximadamente en los años 70`.
 Partes de un polímetro

Voltímetro:

Sistema que permite realizar mediciones de tensión. Los polímetros digitales son diseñados
para funcionar en corriente alterna (CA) o ejecutar mediciones de voltaje en corriente
continua (CC).

Medidor de Electricidad:

Sistema encargado de medir corriente eléctrica, hay dos versiones, tanto de corriente
alterna y corriente continua.

Óhmetro u ohmímetro

Es la función responsable de proporcionar datos de la resistencia y la métrica proporcionada

se muestra de ohmios.

Medidor de Capacitancia

Como la palabra lo dice almacena la capacitancia de la corriente, es decir, tiene la

capacidad de capturar la energía y esta misma almacenarla.

Probador de diodos

Comprueba el estado de los diodos, si estos están en buenas o en malas condiciones.

Probador de continuidad

Permite ver si el circuito es continuo o está interrumpido.

 Como se utiliza un polímetro digital

Para utilizar un polímetro digital la forma más básica y fácil de utilizarlo es de la siguiente
forma (paso a paso).
Veremos que en nuestro polímetro encontraremos varias clavijas en las cuales se colocan
cables:

1. En la primera denominada COM (que es común) debemos insertar el cable negro.

2. En la siguiente correspondiente a al parámetro que queramos medir (en ejemplo

corriente en tensión continua debemos insertar el cable rojo y en caso que queramos
medir resistencia debemos colocarlo en el símbolo correspondiente.

3. Y el paso final es que debemos girar la perilla o manija del multímetro hacia el
parámetro concreto que queramos medir.

ALGUNOS SÍMBOLOS UTILIZADO EN EL MULTÍMETRO DIGITAL

MAGNITUD UNIDAD SÍMBOLO

TENSIÓN VOLTIO V

RESISTENCIA OHM Ω

INTENSIDAD AMPERIO A

CONTINUIDAD _________
 Cómo funciona un polímetro digital

El dispositivo utiliza circuitos para convertir valores analógicos en valores digitales y

mostrarlos en la pantalla. En los últimos años, la mayoría de los multímetros que se utilizan
son digitales, pero los analógicos no se quedan atrás porque el movimiento de la aguja
puede mostrar una respuesta rápida, algo que los digitales no pueden proporcionar.

En particular, estos multímetros están diseñados en base a convertidores A/D de doble

rampa o convertidores de frecuencia de voltajes y de índice. Para facilitar la medición de una
gama más amplia de voltajes y tener un mejor control, se utiliza un divisor de voltaje para
aumentar este mismo.

Para obtener mediciones de voltaje CA, el diseño del dispositivo de medición incluye un
controlador. Dado que los multímetros son menos precisos con voltajes altos de CC, los
dispositivos de medición CA son menos precisos que los dispositivos de medición de voltaje
de CC. La precisión para el voltaje de CA es de +1012 a +1% + 1 bit. Estas corrientes se
miden utilizando un voltímetro digital para determinar la caída de voltaje a través de una
resistencia de valor conocido. La precisión de la medición en CC, es de +0,03 a +2% de la
lectura + 1 bit; actualmente varía de +0,05 + 2% + 1 año.

La mayoría de los multímetros digitales son dispositivos electrónicos portátiles, algunos

tienen diseños resistentes que pueden soportar duras condiciones de campo algunos tienen
características como rango automático, que permiten que el medidor se ajuste
automáticamente a sus respectivas mediciones de voltaje, corriente o resistencia. También
admiten salida digital o IEEE-488, control y medición de temperatura.

El número de aplicaciones de los multímetros digitales ha aumentado porque son más

precisos y eliminan errores de la lectura. Sin embargo, con frecuencia se añaden una escala
analógica en la escala digital para obtener una indicación visual de entradas que varían con
el tiempo y la posibilidad de obtener la indicación del medidor de forma analógica es de gran
importancia, cuando se trata de localizar fallas en sistemas de instrumentación.
 Cómo funciona un polímetro analógico

Este instrumento especial es uno de los aparejos más útiles y sencillos de utilizar. Puede
medir voltaje en corriente continua y alterna, ganancia de transistor, caída de voltaje de
diodo, resistencia capacitancia y resistencia. Utilizando los principios del galvanómetro y su
funcionamiento, el puntero se mueve sobre la escala. Los dispositivos digitales son más
duraderos que este, pero son menos propensos a fallar que los modernos.

Con el tiempo, se han desarrollado y mejorado modelos de multímetros, aumentando su

funcionalidad y precisión. Además, cuando se utilizan amplificadores y transistores de efecto
de campo (EFT) para medir el voltaje de CC, su resistencia es superior a 100 M. Ω.
Finalmente, la escala del óhmetro no debe establecerse en cero para corregir los cambios
de voltaje de la batería interna o ajustar la escala.

Para finalizar con el multímetro análogo hay que saber que se pueden medir tensiones de
0,4 mV a 1000V con una precisión del 0,1%.Para mediciones de corriente ,el rango es de
0,1 µA a 10 A con una precisión del 0.2%. Para mediciones de resistencia de hasta 40 MΩ
con una precisión del 1%

Diferencia polímetros

La principal diferencia entre estos equipos de medición es la forma en la que radica la

información de medida.

Analogicos Digitales
Utiliza una aguja, el cual da la medida a Da las medidas a través de una pantalla
lo largo de la escala graduada. digital.

Puede ser menos preciso, sobre todo Brinda una lectura numérica exacta, y al
por la interpretación de la aguja. contar con una pantalla digital es más
fácil de leer la medida.

Es menos costoso que un polímetro El costo es más elevado, pero la

digital. comodidad de lectura no se compara.

Es más vigoroso en entornos difíciles, y Son más sensibles a sobrecargas y

aguanta más a daños por sobrecarga. ambientes climáticos adversos.
 Aplicaciones industriales
El polímetro en las industrias hoy en día, se ha vuelto una herramienta indispensable para
cada área de trabajo (electrónica, mecánica, eléctrica, entre otros).
La aplicación de estos aparatos de medición, es básicamente testeos de circuitos
eléctricos, a esto nos referimos a medir magnitudes corriente, tensión, resistencia,
frecuencia.

En el área eléctrica, el polímetro se usa con regularidad, ya que lo utilizamos para

verificar tensión, medir corriente de una carga, la resistencia de un circuito, realizar
mantención en tableros eléctricos, etc.

En mecánica podemos ver continuidad en los fusibles, verificar tensión, etc.

Al momento de medir con el polímetro tenemos que colocar el selector en CA (corriente
alterna) O CC (Corriente continua), esto depende de lo que estamos midiendo, también
tenemos que aclarar que tenemos que colocar los terminales de voltios (comunmente es el
rojo) y el terminal comun (comunmente es el negro) en sus colores.

También podemos medir el amperímetro del circuito con el polimetro, y esto se puede hacer
casi de la misma manera, se tiene que cambiar el selector en la ranura para medir Amperios
(A), y también cambiar el terminal de voltios al terminal de amperios, esto indicado con un
mA, y el terminal común dejarlo como está, ahora lo que tenemos que hacer es intervenir en
el circuito y colocar las puntas del polímetro en cada extremo del circuito que estamos
interviniendo para poder medir el Amperímetro. Esto tenemos que hacerlo con más cautela
ya que al momento de medirlo está pasando la corriente por el polímetro y podemos
quemar el fusible que está dentro del aparato.
 Conclusión

Desde los años 20` el polímetro o como comúnmente se conoce por multímetro ha sido una
herramienta de trabajo capaz de abarcar distintas áreas, ya que es un equipo eficiente,
preciso, liviano, fácil de utilizar, además de que consta con herramientas muy útiles, la
capacidad de realizar mediciones precisas de voltajes, corrientes y resistencias, junto con
funciones adicionales como la comprobación de continuidad y la medición de frecuencia,
otorgan al polímetro un papel importante en el área eléctrica.
El polímetro logra adaptarse a diversas necesidades y el hecho de ser una herramienta
asequible hacen que el polímetro sea accesible para un amplio rango de personas.
 Bibliografía

Jose Arencibia IES (2014) Uso del polímetro. Recuperado:

https://goo.su/9YvaKo.

Área tecnológica (2010) El polímetro. Recuperado: https://goo.su/truq7D

PCE Ibetica (2023), Polimetro digitales. Recuperado: https://goo.su/MYQ8d

Voltione (2023), Que es el polimetro : https://goo.su/jWoFKO

Fluke (2023), Historia del multimetro https://goo.su/nqdmYl

Nosso (2023),Polimetro digitales y analogico https://goo.su/aNYN
