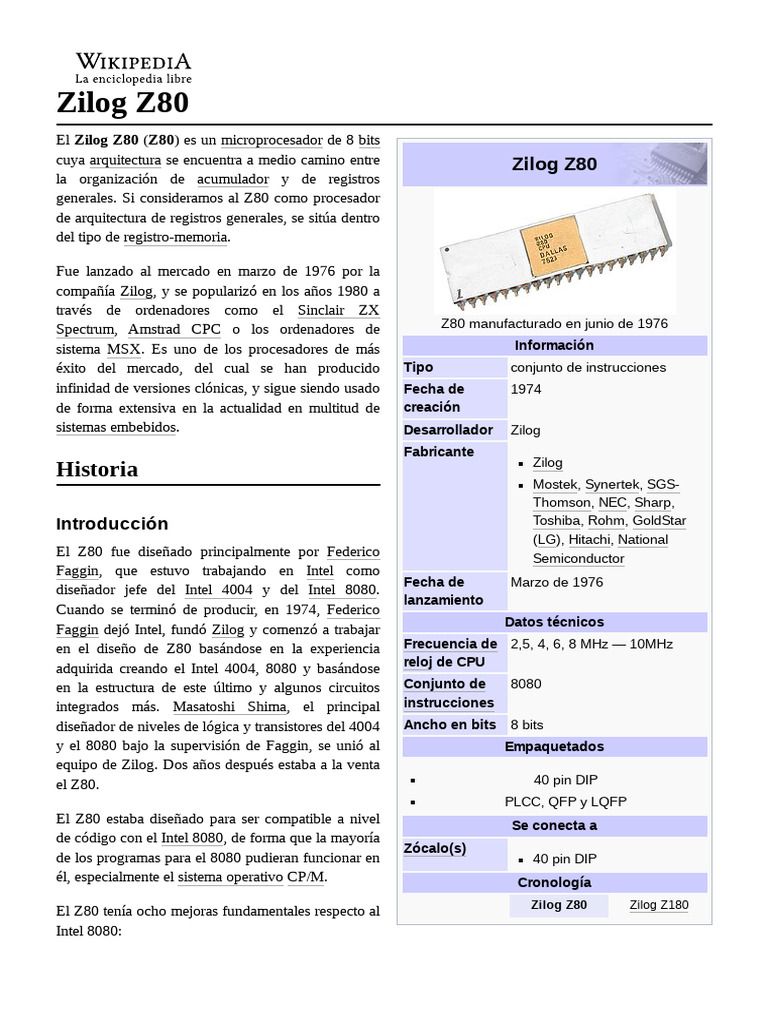

Zilog Z80

El Zilog Z80 (Z80) es un microprocesador de 8 bits

cuya arquitectura se encuentra a medio camino entre Zilog Z80
la organización de acumulador y de registros
generales. Si consideramos al Z80 como procesador
de arquitectura de registros generales, se sitúa dentro
del tipo de registro-memoria.

Fue lanzado al mercado en marzo de 1976 por la

compañía Zilog, y se popularizó en los años 1980 a
través de ordenadores como el Sinclair ZX
Spectrum, Amstrad CPC o los ordenadores de Z80 manufacturado en junio de 1976

sistema MSX. Es uno de los procesadores de más Información

éxito del mercado, del cual se han producido Tipo conjunto de instrucciones
infinidad de versiones clónicas, y sigue siendo usado Fecha de 1974
de forma extensiva en la actualidad en multitud de creación
sistemas embebidos. Desarrollador Zilog
Fabricante
Zilog
Historia
Mostek, Synertek, SGS-
Thomson, NEC, Sharp,
Introducción Toshiba, Rohm, GoldStar
(LG), Hitachi, National
El Z80 fue diseñado principalmente por Federico Semiconductor
Faggin, que estuvo trabajando en Intel como
Fecha de Marzo de 1976
diseñador jefe del Intel 4004 y del Intel 8080.
lanzamiento
Cuando se terminó de producir, en 1974, Federico
Datos técnicos
Faggin dejó Intel, fundó Zilog y comenzó a trabajar
en el diseño de Z80 basándose en la experiencia Frecuencia de 2,5, 4, 6, 8 MHz — 10MHz
adquirida creando el Intel 4004, 8080 y basándose reloj de CPU
en la estructura de este último y algunos circuitos Conjunto de 8080
integrados más. Masatoshi Shima, el principal instrucciones
diseñador de niveles de lógica y transistores del 4004 Ancho en bits 8 bits
y el 8080 bajo la supervisión de Faggin, se unió al Empaquetados
equipo de Zilog. Dos años después estaba a la venta
el Z80. 40 pin DIP
PLCC, QFP y LQFP
El Z80 estaba diseñado para ser compatible a nivel Se conecta a
de código con el Intel 8080, de forma que la mayoría
Zócalo(s)
de los programas para el 8080 pudieran funcionar en 40 pin DIP
él, especialmente el sistema operativo CP/M. Cronología
Zilog Z80 Zilog Z180
El Z80 tenía ocho mejoras fundamentales respecto al
Intel 8080:
 Un conjunto de instrucciones mejorado,
incluyendo los nuevos registros índice IX e IY y
las instrucciones necesarias para manejarlos.
Dos bancos de registros que podían ser
cambiados de forma rápida para acelerar la
respuesta a interrupciones.
Zilog Z80 A.
Instrucciones de movimiento de bloques, E/S de
bloques y búsqueda de bytes.
Instrucciones de manipulación de bits.
Número de transistores de 6500.
Un contador de direcciones para el refresco de la DRAM
integrado, que en el 8080 tenía que ser proporcionado por el
conjunto de circuitos de soporte.
Alimentación única de 5 voltios.
Necesidad de menos circuitos auxiliares, tanto para la generación
de la señal de reloj como para el enlace con la memoria y la E/S.
Más barato que el Intel 8080. Un Z80 en encapsulado
LQFP.
Un tipo especial de reset que solo reinicia el contador de programa
de modo que el Z80 se puede usar en un sistema de desarrollo
ICE (In-Circuit Emulator).1 ​
El Z80 eliminó rápidamente al Intel 8080 del
mercado y se convirtió en uno de los procesadores
de 8 bits más populares. Las primeras versiones
funcionaban a 2,5 MHz, pero su velocidad ha
aumentado hasta los 20 MHz. Así, la versión más
utilizada fue el Z80A funcionando a 3,58 MHz
(un cuarto de la frecuencia PAL o NTSC) siendo
la velocidad de fábrica de 4 MHz.2 ​

En la actualidad Zilog sigue fabricando versiones

del Z80 original y otros modelos compatibles con Mayo de 1976 Anuncio del Zilog Z-80 microprocesador
él que mejoran las prestaciones. de 8-bit

Usos notables
Cromemco fue uno de los primeros clientes de Zilog y lanzó una unidad central de procesamiento basada
en el microprocesador Z80 en octubre de 1976.3 4​ ​ A comienzos de los años 1980 el Z80 o versiones
clónicas del mismo fueron usadas en multitud de ordenadores domésticos, como la gama MSX, el Radio
Shack TRS-80, el Sinclair ZX80, ZX81 y ZX Spectrum. También fue usado en el Osborne 1, el Kaypro y
otra gran cantidad de ordenadores empresariales que dominaban el mercado por aquella época y que usaban
el sistema operativo CP/M.

A mediados de los años 1980 el Z80 fue usado en el Tatung Einstein y la familia de ordenadores
domésticos y empresariales Amstrad CPC y Amstrad PCW. El Z80 también fue usado en los ordenadores
Tiki 100, que se empleaban en los colegios de Noruega por entonces.
Tal fue la popularidad del Z80 y el CP/M que otros ordenadores basados en el MOS Technology 6502 o
6510 que ya estaban en el mercado, como el BBC Micro, el Apple II y el Commodore 64 podían ser
ampliados mediante una tarjeta o cartucho que contenía un procesador Z80. También el Commodore 128
incluía un Z80 secundario junto al MOS Technology 8502 principal para poder usar CP/M.

Ya en los años 1990 el Z80 ha sido usado en las videoconsolas Sega Master System y Sega Game Gear.
Además las videoconsolas SNK Neo-Geo y la Sega Mega Drive y muchas máquinas arcade usan un Z80
como el procesador especializado en sonido.

Las Game Boy y Game Boy Color de Nintendo utilizan el Sharp LR35902 a 4.19/8.38 MHz (basado en
Zilog-Z80 e Intel 8080) fabricada por Sharp.

En la actualidad parte de la gama de calculadoras gráficas programables de Texas Instruments tales como
las TI-73 (1998), TI-73 Explorer (2003), TI-82 (solo modelo 1999), TI-83 Plus (solo modelos 1999 y
2001),5 ​ y sus sucesoras emplean una versión clónica del Z80 fabricada por NEC como procesador
principal.

Además el Z80 también es un microprocesador popular para ser usado en sistemas embebidos, campo
donde se emplea de manera extensiva.

Segundas fuentes y clónicos

Mostek y SGS Microelettronica fueron segundas fuentes del Z80 (Mostek MK3880 y SGS Z8400).
GoldStar fabrica el GoldStar Z8400A PS (4 MHZ) y Goldstar Z8400B PS (6 MHz).6 ​Sharp Corporation y
NEC fabrican clónicos del Z80 (Sharp LH-0080 y NEC µPD780C). National Semiconductor fabricó un
procesador clónico, el NSC800, con tecnología CMOS pero que no era compatible pin a pin. Hitachi
fabricó una versión con tecnología CMOS mejorada, cuya segunda fuente fue curiosamente la propia Zilog.

En la República Democrática Alemana se produjo una versión clónica del Z80 llamada U880, que fue
empleada en los sistemas informáticos de Robotron y de VEB Mikroelektronik Mühlhausen, tales como las
series KC85 y en muchos ordenadores de fabricación casera.

En Rumanía se fabricó una versión clónica del Z80, el MMN80, y que según algunas fuentes fue también
fabricada en la Unión Soviética, donde se crearon varias copias del Z80, siendo el más conocido el T34.
Este microprocesador fue utilizado en la mayoría de ordenadores fabricados en este país, casi todos clones
de los Sinclair ZX Spectrum: Ice Felix HC85, HC90, HC91, HC2000, Datatim/Universidad Técnica de
Timisoara TIM-S, MicroTIM y MicroTIM+ o los Intreprinderea Electrónica CIP, CIP-02, CIP-03, CIP-04.

Hoy en día existen dos núcleos de procesador llamados T80 y TV80 que son funcionalmente equivalentes
al Zilog Z80 y se encuentran disponibles bajo una licencia tipo BSD. El código fuente de estos núcleos está
disponible tanto en Verilog como en VHDL. Una vez sintetizada esta última versión puede funcionar hasta
35 MHz en una FPGA Xilinx Spartan II.

En la actualidad la propia Zilog fabrica una versión mejorada del Z80 llamada eZ80, que funcionando a 50
MHz tiene un rendimiento similar a un Z80 funcionando a 150 MHz y además puede direccionar hasta 16
MB de memoria RAM extendiendo el tamaño de los registros, frente a los 64 KB del Z80.

Existen diseños de hardware actuales que implementan un Z80 dentro de un chip programables
programando parte del chip para que cumpla las funciones del Z80.
 No todos los clones de este microprocesador tienen conectado el pin NMI, por lo que al
intentar usarlo en algunos modelos este hace caso omiso.

El T34BM1, clon NEC µPD780C, clon Toshiba TMPZ84C015 Hitachi HD64180

soviético del Z80. del Z80 en la placa - un Z80 que incluye
madre de un ZX funciones de
Spectrum. periféricos y otros en
el mismo chip.

Evoluciones

Z180
El Z180 es el sucesor del Z80. Es compatible con una larga
colección de software escrito para este.7 ​ La familia Z180 añade
mayores prestaciones y funciones de periféricos integrados como el
generador de reloj, contadores/relojes de 16 bits, controlador de
interrupciones, generadores de estado de espera, puertos serie y un
controlador DMA.8 ​ Usa ciclos de lectura y escritura separados,
usando relojes similares a los del Z80 y a los procesadores Intel.9 ​
La MMU integrada tiene la capacidad de direccionar hasta 1 MB de
memoria. Es posible configurar el Z180 para que opere como un
Hitachi HD64180.

Un antiguo Z180 en un empaquetado

PLCC (los más pequeños QFP y
LQFP son más comunes hoy día).

Z8S180.
 Velocidad Ctrl.
Chip Relojes I/O Otros
(MHz) comunicaciones

Z80180 6, 8, 10 2 N/S CPU 1 MB MMU, 2xDMAs, 2xUARTs

Z80181 10 1 16 CPU 1 MB MMU, 2xDMAs, 2xUARTs

Reloj ESCC, CSIO, S180 Megacell, 2xESCC channels,
Z80182 16, 33, 20 0
serie, 24 UART 16550 MIMIC

Z80195 20, 33 4 7/24 SCC, CSIO, UART

Reloj 1 MB MMU, 2xDMAs, 2xUARTs, 3.3 V

Z8L180 20 2 CSIO, UART
serie Operation
Reloj ESCC, CSIO, S180 Megacell, 2xESCC channels,
Z8L182 20 0
serie UART 16550 MIMIC, 3.3V operation

Reloj UART, DMA, I2C,

Z8S180 10, 20, 33 2 1 MB MMU, 2xDMAs, 2xUARTs
serie SPI

Z80182
El Z80182 es una versión mejorada del Z80 y es parte de la familia
Z180. Se le apoda Controlador de periféricos inteligentes de Zilog
(ZIP: Zilog Intelligent Peripheral Controller). También es
completamente estático (el reloj puede ser parado y no se pierden
datos de los registros)[cita requerida] y tiene una opción de baja
interferencia electromagnética que reduce el slew rate de las salidas.
[cita requerida].

El Z80182 puede operar a 33 MHz con un oscilador externo

operando a 5 voltios, o a 20 MHz usando el oscilador interno a
3,3 V.10 ​
Z80182

Hitachi HD64180
El HD64180 es un microprocesador basado en el Z80 Hitachi HD64180
desarrollado por Hitachi que incluye una MMU. El
HD64180 Super Z80 fue posteriormente licenciado a
Zilog y vendido por esta con el nombre Z64180
incluyendo algunas mejoras como las presentes en el
Z180. Hitachi HD64180 DIP64
Hitachi
HD64180
Z280
El Z280 fue una mejora de la arquitectura Z80
presentada en julio de 1987. Básicamente es una versión CMOS ligeramente mejorada del anterior Z800.
Ambas versiones, el Z280 y el Z800, fueron fracasos comerciales.11 ​

Estructura
A pesar de ser un microprocesador de 8 bits, el Z80 puede manejar
instrucciones de 16 bits y puede direccionar hasta 64 KiB de RAM.
Una de las características más reseñables es que tiene las instrucciones
del Intel 8080 como subconjunto, de modo que algunos ordenadores
basados en Z80 podían ejecutar programas diseñados para el CP/M del
8080. Esto ha hecho que los formatos de instrucción del Z80 sean
bastante complejos, ya que tienen que mantener su compatibilidad con
el 8080. Sin embargo el Z80 ha conseguido mejorar al
microprocesador de Intel en velocidad, ha añadido nuevos modos de
direccionamiento y contiene un juego de instrucciones más amplio. El Z280 en un empaquetado
PLCC

Registros
La estructura de registros del Z80 está compuesta por
un banco principal, otro alternativo y por último un
banco compuesto por registros especiales.12 ​ La
existencia del banco alternativo mejora la velocidad
ante la presencia de las interrupciones ya que permite
cambiar desde el banco principal al alternativo. Los
registros son:

A, B, C, D, E, H y L (banco principal)
A', B', C', D', E', H' y L' (banco alternativo)
Estructura interna del Z80.
I, R, IX, IY, SP y PC (registros especiales)
Los registros del banco principal son generales y de 8
bits. Se pueden tomar por parejas, siendo entonces IX e IY los registros índices. El registro A sirve de
acumulador. El R almacena el bloque de memoria a cuyo refresco se va a proceder. El SP es el puntero de
cima de pila. El PC es el contador de programa. El F contiene los flags o también llamados bits de
condición.

Registros primarios Registros alternativos

+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| A |S Z - A - P N C| F | A' |S Z - A - P N C| F'
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| B | C | | B' | C' |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| D | E | | D' | E' |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| H | L | | H' | L' |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

Registros índice
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| IX |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| IY |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

Puntero de pila y Contador de programa

+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| SP | Puntero de pila
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| PC | Contador de programa
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
 Registro de interrupciones y
Registro de refresco de memoria
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| I | R |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

Acumulador
Registro utilizado para guardar el dato que se está usando. Es el registro más importante, junto al registro F
(con el que forma el par de registros AF). La mayoría de las operaciones matemáticas y lógicas de 8 bits se
realizan a través de este registro, de ahí su importancia.

Par HL
Es el par de registros más versátil, utilizado sobre todo para contener direcciones de memoria. En el registro
simple L se coloca el byte más bajo (LOW en inglés) de la dirección de memoria, y en H, se coloca el byte
más alto (HIGH en inglés) de la dirección de memoria. Así mismo, es muy utilizado por las llamadas a
subrutinas BIOS (CALL) para datos de entrada/salida de la subrutina llamada. Algunas instrucciones
Assembler son específicas de este par de registros.

Pares BC y DE
Se utilizan como pares auxiliares de HL en instrucciones que manipulan bloques como LDI, LDIR, etc.

Registros indexados IX e IY
Son 2 registros de 16 bits. Se utilizan como registros base para apuntar a una dirección de memoria de
donde se va a tomar un dato. Se indica un byte adicional que implica desplazamiento.

Aunque no está documentado oficialmente, se pueden utilizar como 2 registros de 8 bits

independientes, obteniendo un total de 4 registros de 8 bits extras.

Puntero de pila SP
Permite el anidamiento de rutinas. Apunta a una zona de memoria llamada STACK que es una estructura de
pila o LIFO.

Registros especiales
Flag F: Indica condiciones especiales al realizar operaciones matemáticas o lógicas.
Sirve como conjunto de banderas, que nos indican la información sobre las operaciones que se están
realizando.13 14
​ 15
​ 16
​ ​

Registro de interrupciones I: Se utiliza para ejecutar cualquier subrutina como respuesta a

una interrupción hardware, utilizándose como puntero I como la parte alta de la dirección y
el dato que exista en el bus de datos como la parte baja, esto permite manejar 128
interrupciones distintas.
 Registro de refresco R: El valor del registro R se coloca en el bus de direcciones mientras
se activa la señal de refresco proporcionada por la CPU. Esto ocurre mientras la CPU
decodifica una instrucción, o un prefijo de instrucción.

Bits de condición (flags) del Z80

0-C: Acarreo.
1-N: Resta BCD, para corrección con DAA.
2-P/V: Paridad/desbordamiento.
4-H: Medio acarreo, para corrección BCD con DAA.
6-Z: Cero.
7-S: Signo.
Los bits 3 y 5 no se utilizan, pero ciertas instrucciones los modifican, aunque no están oficialmente
documentados.

Patillaje
Patillas del Z80. Las líneas del bus de direcciones se ven en rojo, las del bus de datos en azul y las del bus
de control en color verde.

+--\/--+
<-- A11 1| |40 A10 -->
<-- A12 2| |39 A9 -->
<-- A13 3| |38 A8 -->
<-- A14 4| |37 A7 -->
<-- A15 5| |36 A6 -->
--> CLK 6| |35 A5 -->
<-> D4 7| |34 A4 -->
<-> D3 8| |33 A3 -->
<-> D5 9| Z80 |32 A2 -->
<-> D6 10| |31 A1 -->
+5V Vcc 11| |30 A0 -->
<-> D2 12| |29 GND
<-> D7 13| |28 !RFSH -->
<-> D0 14| |27 !M1 -->
<-> D1 15| |26 !RESET <--
--> !INT 16| |25 !BUSRQ <--
--> !NMI 17| |24 !WAIT <--
<-- !HALT 18| |23 !BUSAK -->
<-- !MREQ 19| |22 !WR -->
<-- !IORQ 20| |21 !RD -->
+------+

Véase también
Intel 8080
Intel 8085
MOS 6502

Referencias
1. http://www.primrosebank.net/computers/z80/z80_special_reset.htm
2. «Z80180 Microprocessor Unit Product Specification» (http://www.zilog.com/docs/z180/ps014
0.pdf) (pdf). San José (California): Zilog. noviembre de 2006. Consultado el 15 de julio de
2009.
 3. Slater, Michael (27 de abril de 2007). «Zilog Oral History Panel on the Founding of the
Company and the Development of the Z80 Microprocessor» (http://archive.computerhistory.or
g/resources/text/Oral_History/Zilog_Z80/102658073.05.01.pdf). Computer History Museum.
Consultado el 30 de noviembre de 2021. «Federico Faggin: One of the first customers that
we had was Cromemco. In fact, Roger Melen came to the office and I remember personally
selling him one Z80 for $200.»
4. «New Z-80 CPU Card» (https://archive.org/details/cromemco-dealer-news-issue-1/mode/2u
p). Dealer News. Cromemco. octubre de 1976. Consultado el 30 de noviembre de 2021.
5. «DataMath Calculator Museum» (http://www.datamath.org/). Consultado el 29 de julio de
2016.
6. «Goldstar Z80 microprocessor family» (https://www.cpu-world.com/CPUs/Z80/MANUF-Golds
tar.html). CPU-World (en inglés). Consultado el 27 de junio de 2021.
7. Ganssle, Jack (1992). «The Z80 Lives!» (http://www.z80.info/z80lives.htm). «The designers
picked an architecture compatible with the Z80, giving Z80 users a completely software
compatible upgrade path».
8. Jack G. Ganssle. (1992). The art of programming embedded systems (https://archive.org/deta
ils/artofprogramming0000gans). San Diego: Academic Press. p. 13 (https://archive.org/detail
s/artofprogramming0000gans/page/13). ISBN 9780122748806.
9. Stuart R. Ball. (2002). Embedded microprocessor systems real world design (https://archive.o
rg/details/embeddedmicropro00ball_775). Amsterdam: Newnes. p. 34 (https://archive.org/det
ails/embeddedmicropro00ball_775/page/n48). ISBN 9780750675345.
10. «CPU Control Register». Z80182/Z8L182 Zilog Intelligent Peripheral Controller Product
Specification. San José (California): Zilog. 1997. p. 3–48.
11. «Z80S180/Z80L180 Product Specification» (http://www.zilog.com/docs/z180/z8s180ps.pdf)
(pdf). San José (California): Zilog. 2000. Consultado el 15 de julio de 2009.
12. Harston, J.G. (9 de septiembre de 1997). «Z180 Opcode Map» (http://mdfs.net/Docs/Comp/Z
180/OpCodeMap). Consultado el 15 de julio de 2009.
13. «Z8S180 SL1960 Product Specification» (http://www.zilog.com/docs/z180/dc4077.pdf) (pdf).
San José (California): Zilog. 1998. Consultado el 15 de julio de 2009.
14. «Z8018x MPU Family User Manual» (http://www.zilog.com/docs/z180/um0050.pdf) (pdf).
San José (California): Zilog. 2003. Consultado el 15 de julio de 2009.
15. Harston, J.G. (15 de abril de 1998). «Full HD64180/Z180 Opcode List» (http://mdfs.net/Docs/
Comp/Z180/OpList). Consultado el 15 de julio de 2009.
16. Harston, J.G. (15 de abril de 1998). «Full Z280 Opcode List» (http://mdfs.net/Docs/Comp/Z28
0/OpList). Consultado el 15 de julio de 2009.

Bibliografía
Z280 MPU Microprocessor Unit Preliminary Technical Manual (https://web.archive.org/web/2
0110608170813/http://www.classiccmp.org/hp/zilog/z280_manual.pdf). San José
(California): Zilog. 1989. Archivado desde el original (http://www.classiccmp.org/hp/zilog/z28
0_manual.pdf) el 8 de junio de 2011. Consultado el 15 de julio de 2009. (Nota: Fichero PDF de
20MB)
Z80 Family Data Book. San José (California): Zilog. Enero de 1989.
 Reh, Tilmann (16 de septiembre de 1991). «The CPU280 and Z280» (http://www.z80.info/cp
u280.txt). TCJ. Consultado el 15 de julio de 2009.

Enlaces externos
Documentación oficial del Z80 (https://web.archive.org/web/20051224164900/http://www.zil
og.com/docs/docs.asp?FAM=220&DT=10,11,13,14,17,19,21,22,23,25,28,30,31,33,34,42,43,
44,45,46,47#Microprocessors) (en inglés)
Variedades del Z80 fabricadas actualmente por Zilog (https://web.archive.org/web/20051106
031924/http://www.zilog.com/products/family.asp?fam=220) (en inglés)
Tutorial de código máquina del Z80 (http://www.speccy.org/curso-cm/contenido/indice.html)
OCR de un cursillo de la revista MicroHobby (http://www.robertp.net/MicroHobby/CodiMaqui
na.htm)
Lista de todos los procesadores Hitachi 64180 con sus frecuencias de reloj (https://web.arch
ive.org/web/20081120193233/http://www.ukcpu.net/Collection/Processors/Hitachi/64180/64
180.asp) (en inglés)

Obtenido de «https://es.wikipedia.org/w/index.php?title=Zilog_Z80&oldid=157497679»
