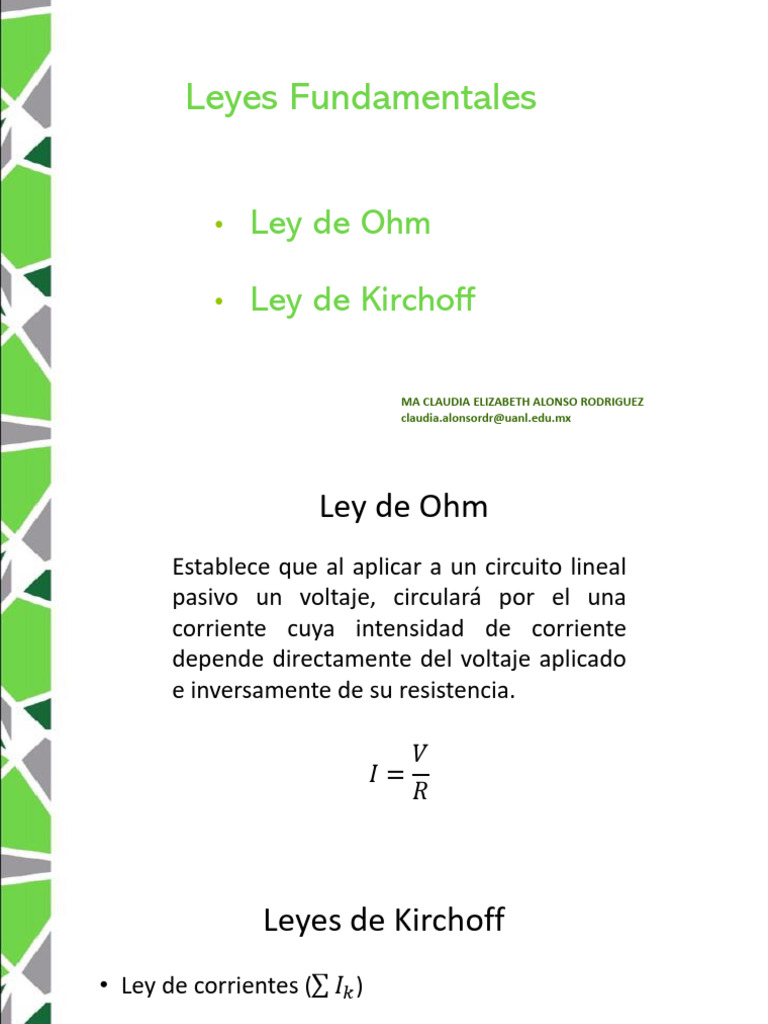

Leyes Fundamentales

• Ley de Ohm

• Ley de Kirchoff

MA CLAUDIA ELIZABETH ALONSO RODRIGUEZ

claudia.alonsordr@uanl.edu.mx
 Ley de Ohm
Establece que al aplicar a un circuito lineal
pasivo un voltaje, circulará por el una
corriente cuya intensidad de corriente
depende directamente del voltaje aplicado
e inversamente de su resistencia.

𝑉
𝐼=
𝑅
 Leyes de Kirchoff
• Ley de corrientes (σ 𝐼𝑘 )

– σ 𝐼𝑒𝑛𝑡𝑟𝑎𝑑𝑎 + σ 𝐼𝑠𝑎𝑙𝑖𝑑𝑎 = 0

• Ley de voltajes (σ 𝑉𝑘 )

– σ 𝑉𝑅𝑎𝑚𝑎 = 0
 Ley de corrientes (∑𝐼𝑘 )
“La suma algebraica de las corrientes en las ramas, en cualquier nodo
de un circuito eléctrico es igual a cero”.

෍ 𝐼𝑛𝑜𝑑𝑜 = 0

Para aplicar las Leyes de Kirchoff es necesario conocer los sentidos de

las flechas de corriente y voltaje de rama, según el sentido
convencional de las polaridades asignadas a las terminales de las ramas.

෍ 𝐼𝑛𝑜𝑑𝑜 𝑒𝑛𝑡𝑟𝑎(+) + ෍ 𝐼𝑛𝑜𝑑𝑜 𝑠𝑎𝑙𝑒(−) = 0

Nota: Se desarrolla en el tema de NODOS

 Leyes de Kirchhoff
Fueron descritas en 1846, por
Gustav Kirchhoff, las cuales se
basan en la conservación de la
energía y las cargas en los circuitos
eléctricos.
Leyes de Kirchoff
• Ley de Corrientes (Nodos)
• Solo con fuentes de
corriente
• Con fuentes de Voltaje
 Ley de corrientes de Kirchhoff
• La ley de corriente eléctrica de Kirchhoff establece que la suma
de las corrientes que entran a un punto (nodo) en particular
deben ser 0.
• Se considera que la corriente positiva que entra al nodo y la
que sale es negativa.

• −𝑖1 + 𝑖2 + 𝑖3 − 𝑖4 = 0
 Ley de corrientes de Kirchhoff
• Cada nodo de usa para formular una ecuación que son resueltas
simultáneamente, y la solución de ecuaciones simultaneas entrega el voltaje en
cada nodo.

• Pasos para resolver un circuito con dos o mas fuentes por el método de nodos
– Identificar los nodos en el circuito.
– Toma un nodo como referencia.
– Establecer las ecuaciones de nodos.
– Resolver las ecuaciones de nodos.
– Asignar el sentido del voltaje y corriente en cada rama.
– Establecer las ecuaciones de la rama respecto a la asignación del sentido.
– Resolver las ecuaciones de la rama con los valores de voltajes de nodos.
– Calcular los valores de corriente y potencia con ley de ohm.
 LEY DE CORRIENTES DE
KIRCHHOFF

Solo con fuentes de Corriente

Identificar los nodos
 Toma un nodo como referencia.
• Nodo de Referencia:
• Voltaje igual a cero
• Nodo que tenga más fuentes
de voltaje conectadas.
• Nodo que tenga más ramas
conectadas.
 ✓ Establecer las ecuaciones de nodos.
NODO 1 + V1g11 − V2 g12 − V3 g13 − ... − VN g1N =  I1
NODO 2 − V1g21 + V2 g22 − V3 g23 − ... − VN g2 N = I 2
NODO 3 − V1g31 − V2 g32 + V3 g33 − ... − VN g3N =  I3
NODO N − V1gN1 − V2 gN 2 − V3 gN 3 − ... + VN gNN =  I N
Donde:
• V1 → Voltaje del nodo (1) con respecto al nodo (0) de referencia a cero volts.
• G11 → Conductancia total (suma de los inversos de las resistencias conectadas al nodo(1)).
• I1 →Suma de corrientes entregadas por fuentes de corriente conectadas en el nodo (1).
(+) Entrando al nodo.
(-) Saliendo del nodo.
 Conductancia
• Es la propiedad de transportar, mover o
desplazar uno o más electrones dentro de
un conductor; esto es la propiedad
inversa de la resistencia eléctrica.

1
• 𝐺= 𝑈𝑛𝑖𝑑𝑎𝑑 𝑠𝑜𝑛 𝑙𝑜𝑠 𝑠𝑖𝑚𝑒𝑛𝑠 (𝑆)
𝑅
 ✓ Establecer las ecuaciones de nodos
1 1 1 1
+𝑣1 + − 𝑣2 0 − 𝑣3 − 𝑣0 = +2𝐴 + 1A
4 12 4 12

1 1 1 1
−𝑣1 0 + 𝑣2 + − 𝑣3 − 𝑣0 = −2𝐴
8 16 8 16

v1 v2 v3 1 1 1 1 1 1
−𝑣1 − 𝑣2 + 𝑣3 + + − 𝑣0 = −3𝐴
4 8 4 8 20 20

+𝑣0 = 0V

v0
 Resolver las ecuaciones de nodos
1 1 1 1
+𝑣1 + − 𝑣2 0 − 𝑣3 − 𝑣0 = +2𝐴 + 1A
4 12 4 12

1 1 1 1
−𝑣1 0 + 𝑣2 + − 𝑣3 − 𝑣0 = −2𝐴
8 16 8 16
1 1 1 1 1 1
−𝑣1 − 𝑣2 + 𝑣3 + + − 𝑣0 = −3𝐴
4 8 4 8 20 20
+𝑣0 = 0V

𝑣1 = −1.13V
𝑣2 = −19.67𝑉
𝑣3 = −13.51𝑉
𝑣0 = 0𝑉
 ✓ Asignar el sentido del voltaje y corriente en cada rama.
• Las fuentes ya tienen asignadas sus
polaridades.
• Asignar a cada carga sus “flechas” de
corriente y voltaje de rama de acuerdo con
el sentido convencional de corriente.

v1 v2 v3

v0
✓ Establecer las ecuaciones de la
rama respecto a la asignación del
sentido.
𝑎 𝑉𝑅𝑥
𝑏

𝑉𝑅𝑎𝑚𝑎 = 𝑉𝑒𝑛𝑡𝑟𝑎 −𝑉𝑠𝑎𝑙𝑒

𝑉𝑅𝑥 = 𝑉𝑏 −𝑉𝑎
✓ Establecer las ecuaciones de rama

𝑉𝑅4 = 𝑉3 −𝑉1
𝑉𝑅8 = 𝑉3 −𝑉2
𝑉𝑅12 = 𝑉1 −𝑉0 CARGAS
𝑉𝑅16 = 𝑉2 −𝑉0
𝑉𝑅20 = 𝑉3 −𝑉0

𝑉1𝐴 = 𝑉1 −𝑉0
𝑉2𝐴 = 𝑉1 −𝑉2 FUENTES

𝑉3𝐴 = 𝑉0 −𝑉3
 𝑉𝑅4 = 𝑉3 −𝑉1
RAMA EC DE V RAMA
RAMA 𝑉𝑅8 = 𝑉3 −𝑉2
4Ω V3 – V1 -12.38 V 𝑉𝑅12 = 𝑉1 −𝑉0
8Ω V3 – V2 6.18 V 𝑉𝑅16 = 𝑉2 −𝑉0
12 Ω V1 – V0 -1.13 V
𝑉𝑅20 = 𝑉3 −𝑉0
16 Ω V2 – V0 -19.67 V
20 Ω V3 – V0 -13.51 V
1A V1 – V0 -1.13 V 𝑉1𝐴 = 𝑉1 −𝑉0
2A V1 – V2 18.54 V 𝑉2𝐴 = 𝑉1 −𝑉0
3A V0 – V3 13.51 V 𝑉3𝐴 = 𝑉4 −𝑉0
✓ Obtener valores de Corriente,
Voltaje y Potencia, de cada
Rama
Utilizamos Ley de Ohm
RAMA EC DE V RAMA I RAMA P RAMA
RAMA
4Ω V3 – V1 -12.38 V -3.95 A 38.31 W
8Ω V3 – V2 6.18 V 0.77 A 4.74 W
12 Ω V1 – V4 -1.13 V -0.094 A 0.106 W
16 Ω V2 – V4 -19.67 V -1.22 A 24.18 W
20 Ω V3 – V4 -13.51 V -0.67 A 9.12 W
1A V1 – V4 -1.13 V 1A -1.13 W
2A V1 – V2 18.54 V 2A 37.08 W
3A V4 – V3 13.51 V 3A -40.53 W
 Potencia Entregada = Potencia Consumida
• Potencia Entregada: Es la Energía que brindan la fuentes
(Voltaje y Corriente)

• Potencia Consumida: Es la energía que utiliza las cargas.

RAMA EC DE V RAMA I RAMA P RAMA
RAMA
4Ω V3 – V1 -12.38 V -3.95 A 38.31 W
8Ω V3 – V2 6.18 V 0.77 A 4.74 W
12 Ω V1 – V0 -1.13 V -0.094 A 0.106 W
16 Ω V2 – V0 -19.67 V -1.22 A 24.18 W
20 Ω V3 – V0 -13.51 V -0.67 A 9.12 W
1A V1 – V0 -1.13 V 1A -1.13 W
2A V1 – V2 18.54 V 2A 37.08 W
3A V0 – V3 13.51 V 3A -40.53 W

PC = 76.46 W
PE = 76.48 W
 LEY DE CORRIENTES DE
KIRCHHOFF

Con fuentes de Corriente y Voltaje

Identificar los nodos en el circuito.

1 3 4

*Nodo: Punto de unión entre dos o más ramas

 Toma un nodo como referencia.
• Nodo de Referencia:
o Voltaje igual a cero
o Nodo que tenga más
fuentes de voltaje
conectadas.
o Nodo que tenga más ramas
conectadas.

Se considera Nodo de
Referencia
V5=0V
 ✓ Establecer las ecuaciones de nodos.
NODO 1 + V1g11 − V2 g12 − V3 g13 − ... − VN g1N =  I1
NODO 2 − V1g21 + V2 g22 − V3 g23 − ... − VN g2 N = I 2
NODO 3 − V1g31 − V2 g32 + V3 g33 − ... − VN g3N =  I3
NODO N − V1gN1 − V2 gN 2 − V3 gN 3 − ... + VN gNN =  I N
Donde:
• V1 → Voltaje del nodo (1) con respecto al nodo (0) de referencia a cero volts.
• G11 → Conductancia total (suma de los inversos de las resistencias conectadas al nodo(1)).
• I1 →Suma de corrientes entregadas por fuentes de corriente conectadas en el nodo (1).
(+) Entrando al nodo.
(-) Saliendo del nodo.
 ✓ Establecer las ecuaciones de nodos.
(Con Fuentes de Voltaje)
• Cada fuente de voltaje deberá dar origen a un “nodo doble”, formado al sustituir la fuente
de voltaje por su circuito equivalente (corto circuito).

• Cada fuente de voltaje (nodo doble) genera dos ecuaciones:

𝑉𝑓 = 𝑉1 − 𝑉2

+ Vg11 +V2 g12 − V3 g13 − ... − VN g1N =  I1+ I2

Donde:
Vf Voltaje de la fuente
✓ Establecer las ecuaciones de nodos
# nodos = # ecuaciones
5=5

1) 𝑣1 − 𝑣2 = 70𝑣

2) 𝑣2 − 𝑣5 = 50𝑣

3) 𝑣3 − 𝑣5 = 90𝑣

1 1 1 1
4) −𝑣1 0 −𝑣2 0 −𝑣3 18
+𝑣4
18
+
30
− 𝑣5
30
= 2𝐴 − 1𝐴

5) 𝑣5 = 0𝑣
 ✓ Resolver las ecuaciones de nodos
1) 𝑣1 − 𝑣2 = 70𝑣 → 𝑣1 = 120𝑉

2) 𝑣2 − 𝑣5 = 50𝑣 → 𝑣2 = 50𝑉

3) 𝑣3 − 𝑣5 = 90𝑣 → 𝑣3 = 90𝑉

1 1 1 1
4) −𝑣1 0 −𝑣2 0 −𝑣3 18
+𝑣4
18
+
30
− 𝑣5
30
= 2𝐴 − 1𝐴

1𝐴+5𝐴
𝑣4 = → 𝑣4 = 67.50𝑉
0.088℧

1) 𝑣5 = 0𝑣
 ✓ Asignar el sentido del voltaje y corriente en cada rama.
• Las fuentes ya tienen asignadas sus
polaridades.
• Asignar a cada carga sus “flechas” de
corriente y voltaje de rama de acuerdo con
el sentido convencional de corriente.

- +
+ - + -

+ - - +
Rojo voltaje
Azul Corriente
 Para las fuentes de voltaje se obtienen las
ecuaciones con ley de corrientes de Kirchhoff I=0.

Seleccionar el NODO de análisis de

corrientes con respecto al sentido
en la fuente de voltaje.

Σ𝐼 = 0

−𝑖1 + 𝑖2 + 𝑖3 − 𝑖4 = 0
✓ Establecer las ecuaciones de rama
𝑉𝑅6 = 𝑉1 −𝑉5
𝑉𝑅12 = 𝑉1 −𝑉3
CARGAS
𝑉𝑅18 = 𝑉3 −𝑉4
𝑉𝑅24 = 𝑉2 −𝑉3
𝑉𝑅30 = 𝑉4 −𝑉5

𝑉1𝐴 = 𝑉2 −𝑉4
𝑉2𝐴 = 𝑉4 −𝑉1

FUENTES
𝐼50𝑉 −𝐼70𝑉 +1𝐴 − 𝐼𝑅24 = 0
𝐼70𝑉 − 𝐼𝑅12 − 𝐼𝑅6 − 2𝐴 = 0
𝐼90𝑉 − 𝐼𝑅18 + 𝐼𝑅24 + 𝐼𝑅12 = 0
✓ Obtener valores de Corriente, Voltaje y Potencia,
de cada Rama
• Utilizamos Ley de Ohm
RAMA EC DE RAMA V RAMA I RAMA P RAMA
6 V1 – V0 120 V 20 A 2400 W
12 V1 – V3 30 V 2.5 A 75 W
18 V3 – V4 22.38 V 1.243 A 27.827 W
24 V2 – V3 -40 V -1.666 A 66.64 W
30 V4 – V0 67.613 V 2.253 A 152.33 W
1A V2 – V4 -17.613 V 1A -17.613 W
2A V4 – V1 -52.387 V 2A -104.774 W
Ik 50 V I24 + I70 – 1 A 50 V 21.834 A 1091.7 W
Ik 70 V I12 + 2 A + I6 70 V 24.5 A 17.15 W
Ik 90 V I18 – I24 – I12 90 V 0.4090 A 36.81 W
 Potencia Entregada = Potencia Consumida
• Potencia Entregada: Es la Energía que brindan la fuentes
(Voltaje y Corriente)

• Potencia Consumida: Es la energía que utiliza las cargas.

RAMA EC DE RAMA V RAMA I RAMA P RAMA
6 V1 – V5 120 V 20 A 2400 W
12 V1 – V3 30 V 2.5 A 75 W
18 V3 – V4 22.38 V 1.243 A 27.827 W
24 V2 – V3 -40 V -1.666 A 66.64 W
30 V4 – V5 67.613 V 2.253 A 152.33 W
1A V2 – V4 -17.613 V 1A -17.613 W
2A V4 – V1 -52.387 V 2A -104.774 W
Ik 50 V I24 + I70 – 1 A 50 V 21.834 A 1091.7 W
Ik 70 V I12 + 2 A + I6 70 V 24.5 A 17.15 W
Ik 90 V I18 – I24 – I12 90 V 0.4090 A 36.81 W

PC = 2,721.6 W
PE = 2,721.5 W
Ejemplo 3
• Con fuentes de corriente y
voltaje

MA CLAUDIA ELIZABETH ALONSO RODRIGUEZ

claudia.alonsordr@uanl.edu.mx
Identificar los nodos en el circuito.

5Ω

1 2 3 4

5
✓ Toma un nodo como referencia.
5Ω
 ✓ Establecer las ecuaciones de
nodos
5Ω
✓ Resolver las ecuaciones de nodos
✓ Asignar el sentido del voltaje y
corriente en cada rama.
5Ω
✓ Establecer las ecuaciones de rama
5Ω
RAMA EC DE RAMA V RAMA I RAMA P RAMA
5Ω
10 Ω
15 Ω
20 Ω
1A
2A
3A
60 V
80 V
✓ Toma un nodo como referencia.
5Ω
 ✓ Establecer las ecuaciones de
nodos
5Ω

1 1 1 1
𝑣1 + 20 − 𝑣2 0 − 𝑣3 0 − 𝑣4 − 𝑣5 = 2A − 3A
5 5 20

𝑣2 − 𝑣3 = 60𝑉

1 1 1 1
−𝑣1 0 + 𝑣2 + 𝑣3 − 𝑣4 − 𝑣5 = 1𝐴 − 2𝐴
15 10 10 15
𝑣4 = 80 𝑉
𝑣5 = 0
✓ Resolver las ecuaciones de nodos
1 1 1 𝑣1 = 60𝑉
𝑣1 + − 𝑣4 = −1A
5 20 5
𝑣2 = 78.13𝑉
𝑣2 − 𝑣3 = 60𝑉
𝑣3 = 18.31𝑉
1 1 1
𝑣2 + 𝑣3 − 𝑣4 = −1𝐴 𝑣4 = 80 𝑉
15 10 10
𝑣5 = 0
𝑣4 = 80 𝑉
𝑣5 = 0
✓ Asignar el sentido del voltaje y
corriente en cada rama.
5Ω
✓ Establecer las ecuaciones de rama

5Ω
𝑉𝑅5 = −𝑉1 +𝑉4
𝑉𝑅10 = 𝑉3 −𝑉4
𝑉𝑅15 = 𝑉2 −𝑉5
𝑉𝑅20 = 𝑉1 −𝑉5

𝑉1𝐴 = 𝑉4 −𝑉1
𝑉2𝐴 = 𝑉1 −𝑉2
𝑉3𝐴 = 𝑉3 −𝑉5
𝐼60𝑉 − 2𝐴 − 𝐼𝑅15 = 0
𝐼80𝑉 + 𝐼𝑅10 − 𝐼𝑅5 + 3𝐴 = 0
RAMA EC DE RAMA V RAMA I RAMA P RAMA
5Ω v4 – v1 20 V 4A 80 W
10 Ω v3 – v4 -61.68 V -6.168 A 380.48 W
15 Ω v2 – v5 78.31 V 5.22 A 408.79 W
20 Ω v1 – v5 60 V 3A 180 W
1A v3 – v5 18.31 V 1A 18.313 W
2A v1 –v2 -18.31 V 2A -36.626 W
3A v4 – v1 20 V 3A 60 W
60 V 2 A + I15 60 V 7.22 A 433.2 W
80 V I5 – I10 – 3 A 80 V 7.16 A 573.44 W
PC = 1,049.27 W
PE = 1,048.32 W
 Ley de voltajes (∑𝑉𝑘 )
“La suma algebraica de los voltajes de rama en cualquier lazo de un circuito es
igual a cero”.

෍ 𝑉𝑅𝑎𝑚𝑎 = 0

Conocidas las flechas de voltaje de rama e identificados los lazos, se recorre el

lazo en cualquier dirección considerando las flechas de voltaje de las ramas
positivas a favor del recorrido y negativas en contra del recorrido, y así:

෍ 𝑉𝑅𝑎𝑚𝑎(+) + ෍ 𝑉𝑅𝑎𝑚𝑎(−) = 0

Nota: Se desarrolla en el tema de MALLAS

Leyes de Kirchoff
• Ley de Voltajes (Mallas)
• Solo con fuentes de Voltaje
• Con fuentes de voltaje y
Corriente
 Método de mallas
• Identificar y nombrar las corrientes en cada malla.
• Asignar UN sentido a TODAS las corrientes de malla identificadas
– Se recomienda sean en sentido horario.
• Establecer las Ecuaciones​ para cada corriente de malla.
Cumpliendo con lo establecido en la ley de Ohm (σ 𝑉𝑘 = 0).
• Resolver las ecuaciones de corriente de malla.
• Establecer sentido de voltaje y corriente en cada Rama.
• Establecer ecuaciones de rama con respecto a las corrientes de
malla que afecten en cada una.
• Resolver las ecuaciones de rama.
• Obtener Corriente, voltaje y potencia de cada rama.
• Comprobar que la potencia entregada sea igual a la potencia
consumida.
– Potencia Entregada → Fuentes
– Potencia Consumida → cargas (Resistencia, Bobina y Capacitor).
Ejemplo solo con fuentes de voltaje
Identifica MALLAS
Nombrar las corrientes en cada malla.
Asignar UN sentido a TODAS las corrientes
de malla identificadas.
 Establecer las Ecuaciones​ para cada
corriente de malla.
MALLA 1 + I1R11 − I 2 R12 − I3 R3 − ... − I N R1N = V1
MALLA 2 − I 1 R21 + I 2 R22 − I 3 R23 − ... − I N R2 N = V2
MALLA 3 − I1R31 − I 2 R32 + I 3 R33 − ... − I N R3N = V3
MALLA N − I1RN1 − I 2 RN 2 − I3 RN 3 − ... + I N RNN = VN

Donde:

R11 → Suma de las resistencias a través de la malla 1.

R21 → Resistencia total común a las mallas 2 y 1.
V1 → Suma de las flechas de voltaje de rama de las fuentes de
voltaje conectadas a través de la malla 1.
Establecer las Ecuaciones​ para cada
corriente de malla.

𝐼1 24Ω + 20Ω + 12Ω − 𝐼2 20Ω − 𝐼3 12Ω = 100𝑉

−𝐼1 20Ω + 𝐼2 20Ω + 8Ω − 𝐼3 0 = 40𝑉 − 80𝑉

−𝐼1 12Ω − 𝐼2 0 + 𝐼3 12Ω + 16Ω + 4Ω = 80𝑉

Resolver las Ecuaciones​ para cada
corriente de malla.
𝐼1 24Ω + 20Ω + 12Ω − 𝐼2 20Ω − 𝐼3 12Ω = 100𝑉

−𝐼1 20Ω + 𝐼2 20Ω + 8Ω − 𝐼3 0 = 40𝑉 − 80𝑉

−𝐼1 12Ω − 𝐼2 0 + 𝐼3 12Ω + 16Ω + 4Ω = 80𝑉

𝐼1 = 2.72𝐴

𝐼2 = 0.518𝐴

𝐼3 = 3.52𝐴
Establecer sentido de voltaje y corriente en cada
rama
Establecer ecuaciones de rama con respecto a las
corrientes de malla.

𝐼𝑅4 = 𝐼3
𝐼𝑅8 = −𝐼2
𝐼𝑅12 = 𝐼1 − 𝐼3
𝐼𝑅16 = 𝐼16
𝐼𝑅20 = 𝐼1 − 𝐼2
𝐼𝑅24 = 𝐼1

𝐼40𝑉 = 𝐼2
𝐼80𝑉 = 𝐼3 −𝐼2
𝐼100𝑉 = 𝐼1
Resolver ecuaciones de rama
RAMA EC DE RAMA I RAMA
4Ω I3 3.52 A
8Ω -I2 -0.518 A
12 Ω I1-I3 -0.195 A
16 Ω I3 3.52 A
20 Ω I1-I2 2.207 A
24 Ω I1 2.725 A
40V I2 0.518 A
80V I3-I2 3.002 A
100V I1 2.72 A
Obtener valores de Corriente, Voltaje y Potencia, de
cada Rama
• Utilizamos Ley de Ohm
 Obtener valores de V y P en cada
rama
RAMA EC DE RAMA V RAMA I RAMA P RAMA
4Ω I3 14.08V 3.52 A 49.56 W
8Ω -I2 -4.144V -0.518 A 2.146 W
12 Ω I1-I3 -9.54 -0.195 A 7.584 W
16 Ω I3 56.32 3.52 A 198.54W
20 Ω I1-I2 44.14V 2.207 A 97.41 W
24 Ω I1 65.4V 2.725 A 178.21W
40V I2 40V 0.518 A 20.72 W
80V I3-I2 80V 3.002 A 240.16 W
100V I1 100V 2.72 A 272.5 W
 Potencia Entregada = Potencia Consumida
• Potencia Entregada: Es la Energía que brindan la fuentes
(Voltaje y Corriente)

• Potencia Consumida: Es la energía que utiliza las cargas.

RAMA EC DE RAMA V RAMA I RAMA P RAMA
4Ω I3 14.08V 3.52 A 49.56 W
8Ω -I2 -4.144V -0.518 A 2.146 W
12 Ω I1-I3 -9.54 -0.195 A 7.584 W
16 Ω I3 56.32 3.52 A 198.54W
20 Ω I1-I2 44.14V 2.207 A 97.41 W
24 Ω I1 65.4V 2.725 A 178.21W
40V I2 40V 0.518 A 20.72 W
80V I3-I2 80V 3.002 A 240.16 W
100V I1 100V 2.72 A 272.5 W

PC = 533.167 W
PE = 533.381 W
• Ley de Voltajes (Mallas)
• Con fuentes de voltaje y
corriente

MA CLAUDIA ELIZABETH ALONSO RODRIGUEZ

claudia.alonsordr@uanl.edu.mx
 Método de mallas
• Identificar y nombrar las corrientes en cada malla.
• Asignar UN sentido a TODAS las corrientes de malla identificadas
– Se recomienda sean en sentido horario.
• Establecer las Ecuaciones​ para cada corriente de malla. Cumpliendo con lo establecido
en la ley de Ohm (σ 𝑉𝑘 = 0).
• Resolver las ecuaciones de corriente de malla.
• Establecer sentido de voltaje y corriente en cada Rama.
• Establecer ecuaciones de rama con respecto a las corrientes de malla que afecten en
cada una.
• Resolver las ecuaciones de rama.
• Obtener Corriente, voltaje y potencia de cada rama.
• Comprobar que la potencia entregada sea igual a la potencia consumida.
– Potencia Entregada → Fuentes
– Potencia Consumida → cargas (Resistencia, Bobina y Capacitor).
Identificar y nombrar las corrientes en cada malla.

I2

I1
I3
Asignar UN sentido a TODAS las corrientes de malla
identificadas.
Establecer las Ecuaciones​ para cada
corriente de malla.
MALLA 1 + I1R11 − I 2 R12 − I3 R3 − ... − I N R1N = V1
MALLA 2 − I 2 R21 + I 2 R22 − I 3 R23 − ... − I N R2 N = V2
MALLA 3 − I1R31 − I 2 R32 + I 3 R33 − ... − I N R3N = V3
MALLA N − I1RN1 − I 2 RN 2 − I3 RN 3 − ... + I N RNN = VN

Donde:

R11 → Suma de las resistencias a través de la malla 1.

R21 → Resistencia total común a las mallas 2 y 1.
V1 → Suma de las flechas de voltaje de rama de las fuentes de
voltaje conectadas a través de la malla 1.
Establecer las Ecuaciones​ para cada corriente de
malla cuando hay fuentes de corriente
• Mallas dobles: Fuente de corriente compartida con dos
mallas, se establecen dos ecuaciones.

• Mallas reales: Cuando la fuente de corriente no se

comparte con otra malla.
Establecer las Ecuaciones​ para cada
corriente de malla.
𝐼1 25Ω + 5Ω + 𝐼2 20Ω + 10Ω − 𝐼3 5Ω = 100𝑉 + 80𝑉

−𝐼1 + 𝐼2 = 2𝐴

𝐼3 = 1A
Resolver las Ecuaciones​ para cada
corriente de malla.
𝐼1 30Ω + 𝐼2 30Ω − 𝐼3 5Ω = 180𝑉

−𝐼1 + 𝐼2 = 2𝐴

𝐼3 = 1A

𝐼1 =2.083A

𝐼2 = 4.083𝐴

𝐼3 = 1A
Establecer sentido de voltaje y
corriente en cada rama
+ -

+
+

-
+
- - +
Establecer ecuaciones de rama con
respecto a las corrientes de malla.
𝐼𝑅5 = 𝐼1 − 𝐼3
𝐼𝑅10 = 𝐼2
𝐼𝑅15 = 𝐼3
𝐼𝑅20 = 𝐼2
𝐼𝑅25 = 𝐼1

𝐼80𝑉 = −𝐼3 + 𝐼2
𝐼100𝑉 = 𝐼1
 Establecer ecuaciones de rama para
las Fuentes de Corriente con Ley de
Kirchhoff. V=0

𝑉1𝐴 − 𝑉𝑅15 + 𝑉𝑅5 − 80𝑉 = 0𝑉

𝑉2𝐴 − 𝑉𝑅20 − 𝑉𝑅10 + 80𝑉 = 0

Resolver ecuaciones de rama
RAMA EC DE RAMA I RAMA
5Ω I1 – I3 1.083 A
10 Ω I2 4.083 A
15 Ω I3 1A
20 Ω I2 4.083 A
25 Ω I1 2.083 A
80 V I2 – I3 3.083 A
100 V I1 2.083 A
1A 80 + V15 – V5 1A
2A V20 + V10 -80 2A
✓ Obtener valores de Corriente,
Voltaje y Potencia, de cada
Rama
Utilizamos Ley de Ohm

𝑉𝑟𝑎𝑚𝑎 = 𝐼𝑟𝑎𝑚𝑎 × 𝑅𝑅𝑎𝑚𝑎

✓ Obtener valores de Corriente, Voltaje y Potencia,
de cada Rama

RAMA EC DE RAMA I RAMA V RAMA P RAMA

5Ω I1 – I3 1.083 A 5.415 V 5.8600 W
10 Ω I2 4.083 A 40.83 V 166.70 W
15 Ω I3 1A 15 V 15.000 W
20 Ω I2 4.083 A 81.66 V 333.41 W
25 Ω I1 2.083 A 52.07 V 108.46 W
80 V I2 – I3 3.083 A 80 V 246.64 W
100 V I1 2.083 A 100 V 208.30 W
1A 80 + V15 – V5 1A 89.58 V 89.580 W
2A V20 + V10 -80 2A 42.49 V 84.980 W
 Potencia Entregada = Potencia Consumida
• Potencia Entregada: Es la Energía que brindan la fuentes
(Voltaje y Corriente)

• Potencia Consumida: Es la energía que utiliza las cargas.

✓ Potencia Entregada = Potencia Consumida

RAMA EC DE RAMA I RAMA V RAMA P RAMA

5Ω I1 – I3 1.083 A 5.415 V 5.8600 W
10 Ω I2 4.083 A 40.83 V 166.70 W
15 Ω I3 1A 15 V 15.000 W
20 Ω I2 4.083 A 81.66 V 333.41 W
25 Ω I1 2.083 A 52.07 V 108.46 W
80 V I2 – I3 3.083 A 80 V 246.64 W
100 V I1 2.083 A 100 V 208.30 W
1A 80 + V15 – V5 1A 89.58 V 89.580 W
2A V20 + V10 -80 2A 42.49 V 84.980 W

PC = 629.50 W
PE = 629.45 W
 Actividad Leyes de Kirchhoff
Comprobar que la PC=PE con las dos Leyes de Kirchhoff
Rama Valor
R1 850 Ω
R2 660 Ω
R3 330 Ω
R4 250 Ω
R5 700 Ω
V1 25 V
I1 1 mA
I2 7 mA
I3 20 mA
• Identificar las mallas
• Asignar sentido de corrientes en cada malla.

i1

i2 i3
• Establecer las Ecuaciones​ para cada corriente de
malla.

𝑖1 = 𝐼1
𝑖2 = −𝐼2
𝑖3 = −𝐼3
• Establecer sentido de voltaje y corriente en cada rama
Establecer ecuaciones de rama con respecto a las
corrientes de malla.

𝐼𝑅1 = 𝑖2
𝐼𝑅2 = 𝑖1 − 𝑖2
𝐼𝑅3 = 𝑖3 − 𝑖1
𝐼𝑅4 = 𝑖4
𝐼𝑅5 = 𝑖1

𝐼24𝑉 = 𝐼3 − 𝐼2
 • Establecer ecuaciones de rama para las Fuentes
de Corriente con Ley de Kirchhoff. V=0
𝑉𝐼1 − 𝑉𝑅5 + 𝑉𝑅3 − 𝑉𝑅2 = 0V
𝑉𝐼1 = 𝑉𝑅5 − 𝑉𝑅3 + 𝑉𝑅2

𝑉𝐼2 + 25𝑉 − 𝑉𝑅2 + 𝑉𝑅1 = 0V 𝑉𝐼3 + 𝑉𝑅4 + 𝑉𝑅3 − 25𝑉 = 0V

𝑉𝐼1 = −25𝑉 + 𝑉𝑅2 − 𝑉𝑅1 𝑉𝐼3 = −𝑉𝑅4 − 𝑉𝑅3 + 25𝑉
 • Resolver ecuaciones de rama

Ecuación
Rama Valor Resistencia Voltaje Corriente Potencia
de RAMA
R1 850 Ω 850 Ω
R2 660 Ω 660 Ω
R3 330 Ω 330 Ω
R4 250 Ω 250 Ω
R5 700 Ω 700 Ω
V1 25 V 25 V
I1 1 mA 1 mA
I2 7 mA 7 mA
I3 20 mA 20 mA
