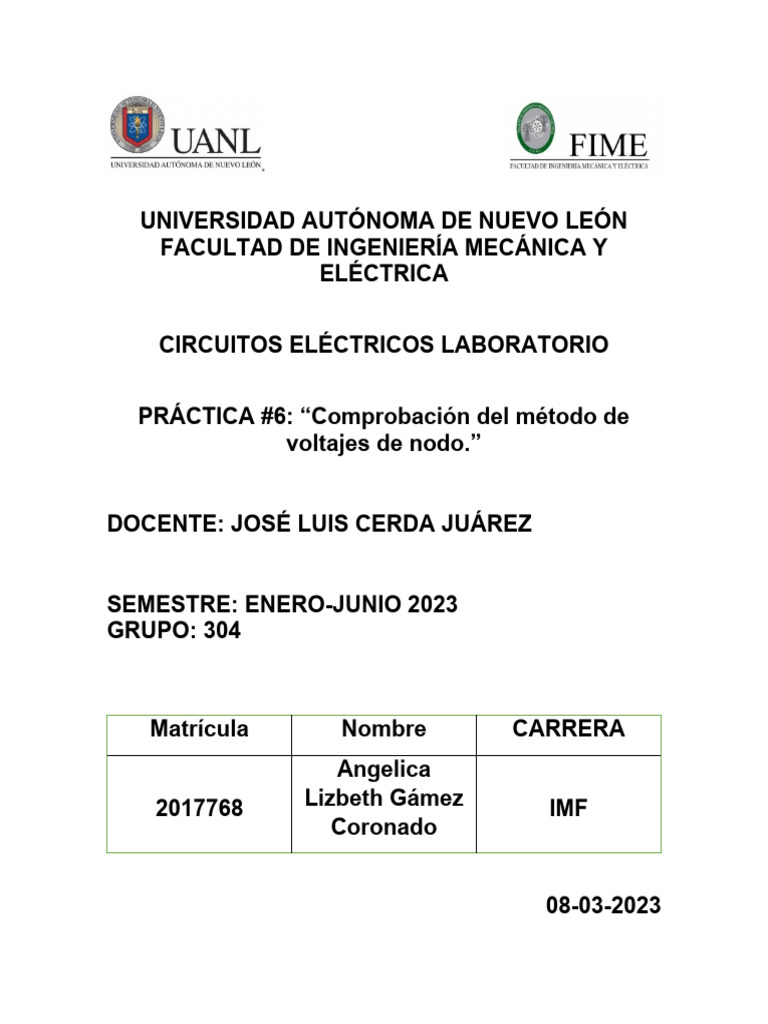

UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN

FACULTAD DE INGENIERÍA MECÁNICA Y

ELÉCTRICA

CIRCUITOS ELÉCTRICOS LABORATORIO

PRÁCTICA #6: “Comprobación del método de

voltajes de nodo.”

DOCENTE: JOSÉ LUIS CERDA JUÁREZ

SEMESTRE: ENERO-JUNIO 2023

GRUPO: 304

Matrícula Nombre CARRERA

Angelica
2017768 Lizbeth Gámez IMF
Coronado

08-03-2023
MARCO TEÓRICO
En un circuito eléctrico, un nodo es un punto donde se cruzan dos o más
elementos de circuitos, sea una fuente de voltaje o corriente, resistencias,
capacitores, inductores, etc.
La diferencia de potencial a la que está sometida una resistencia es igual al voltaje
antes de la resistencia menos el voltaje después de la resistencia. Con esto
construiremos nuestras ecuaciones para cada nodo. El método consiste, en
esencia, en:
1. Seleccione un nodo de referencia (normalmente tierra). Este nodo usualmente
tiene la mayoría de los elementos ligados a él. Todos los demás nodos están
referenciados a este nodo.
2. Escribir n -1 ecuaciones de acuerdo con la Ley de Kirchhoff de corrientes:
∑ I entra = ∑ I sale → ∑ I = 0
(n es el número de nodos del circuito).
En estas ecuaciones aparecerán las corrientes de las ramas del circuito.
3. Aplicando la ley de la corriente de Kirchhoff en cada nodo, excepto el que se
tomó como referencia. Suponga que todas las corrientes desconocidas salen del
nodo para cada aplicación de la ley de la corriente de Kirchhoff. En otras
palabras, para cada nodo, no se deje influenciar por la dirección que pudiera tener
una corriente desconocida. Cada nodo debe tratarse como una entidad distinta,
independiente de la aplicación de la ley de la corriente de Kirchhoff a los demás
nodos.
4. Resolver el sistema de ecuaciones que se obtenga, en el cual las incógnitas
serán los voltajes de nodos.
El signo del valor de las fuentes de corriente será positivo si apuntan al nodo y
negativo en caso contrario y en el caso de las de fuentes reales de voltaje su valor
aparecerá multiplicado por el valor de su conductancia.
SIMULADOR
Ram R Ecuación de voltaje de V I P
a ramas con respecto a
los de con nodo
Medido Calculad
o
R1 288 ea-eb 70.37 V 70.37 V .2443 A 17.19 W
R2 144 eb 29.63 V 29.63 V .2057 A 6.094 W
R3 288 eb-ec 11.111 V 11.111 V .0385 A 0.4277 W
R4 288 ea-eb 81.481 V 81.481 V .2829 A 23.05 W
R5 57.6 ec 18.519 V 18.519 V .3215 A 5.953 W
RT 189.659 ea 100 V 100 V .5272 A 52.72 W
REPORTE
CONCLUSIÓN
Al realizar esta práctica nos damos cuenta de que el método de
nodos, al igual que el de mallas, es muy indispensable en las leyes de Kirchhoff,
aparte este método es sencillo de hacer y muy práctico, este nos permite
encontrar prácticamente todo lo necesario para resolver un circuito.
Con ayuda de el simulador se pudo confirmar los cálculos realizados y de esta
manera ver que estamos haciendo los procedimientos correctos.
