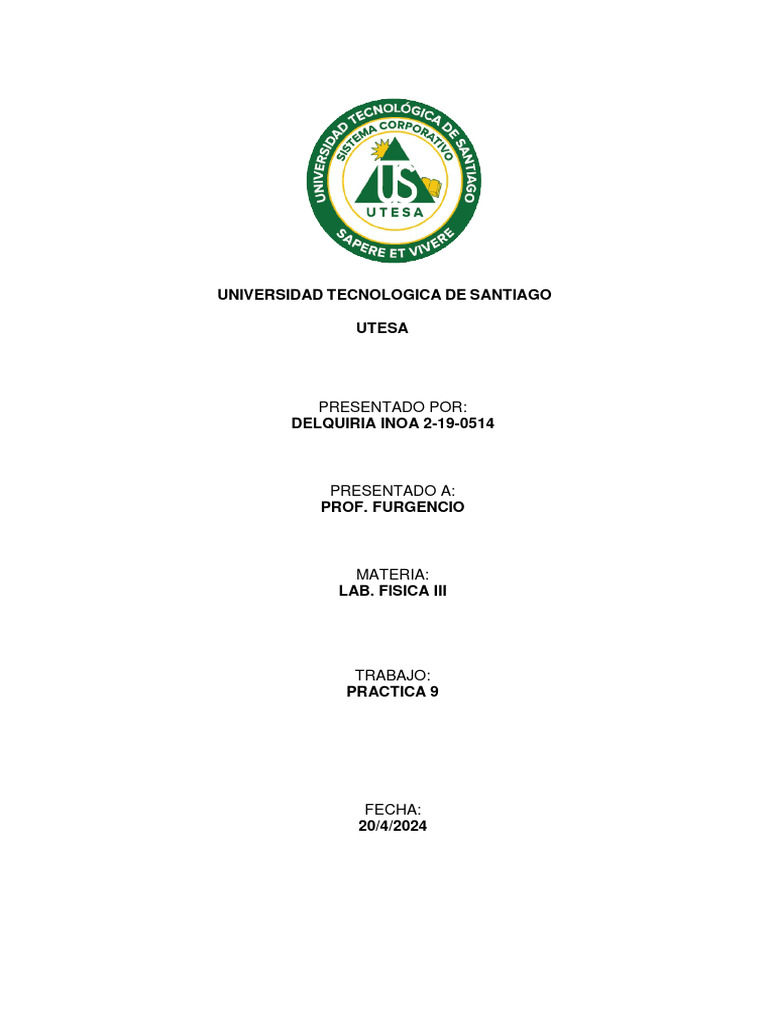

UNIVERSIDAD TECNOLOGICA DE SANTIAGO
UTESA
PRESENTADO POR:
DELQUIRIA INOA 2-19-0514
PRESENTADO A:
PROF. FURGENCIO
MATERIA:
LAB. FISICA III
TRABAJO:
PRACTICA 9
FECHA:
20/4/2024
I- Objetivos.
Analizar el comportamiento de un circuito RC.
Determinar la constante de tiempo τ=RC.
Usar las ecuaciones del circuito RC en la resolución de problemas.
II- Materiales.
Computadora con Internet, el programa loggerpro, el simulador de circuitos y
una calculadora científica.
III-Informe teórico.
Visto
IV- Procedimientos y toma de datos
4.1-Define:
Circuito RC: es un circuito eléctrico que consta de un resistor (R) y un capacitor (C)
conectados en serie o en paralelo. El término "RC" proviene de las iníciales de
"resistencia" (R) y "capacitancia" (C). Estos circuitos son fundamentales en electrónica
y se utilizan en una amplia gama de aplicaciones, desde filtros de señales hasta
temporizadores y circuitos de acoplamiento. La combinación de una resistencia y un
capacitor en un circuito RC permite controlar la carga y descarga del capacitor, lo que
puede tener efectos significativos en la respuesta del circuito a las señales eléctricas.
Interruptor: Un interruptor es un dispositivo eléctrico que nos permite realizar una
función de apagar y encender desde un mando. Su funcionamiento consiste en dejar
pasar o no la corriente en un circuito eléctrico
Constante de tiempo: Es un indicador de la velocidad de reacción del circuito
ante una perturbación (debido a un escalón de tensión). Cuanto mayor sea este
valor, elvalor final del estado de equilibrio se alcanzará más rápidamente
4.2-En la tabla 1 están los modelos para las ecuaciones entre voltaje - tiempo,
corriente - tiempo y carga - tiempo, y los esquemas gráficos para el proceso
de carga del condensador. Obsérvalo detenidamente.
Tabla #1
Variables Modelo para la Esquemas gráficos.
ecuación
(Función )
Voltaje- V(t)=ε (1-e-t/RC )
tiempo
I(t)=ε/R( e-t/RC )
Corriente-
tiempo
Carga- q(t)=εc(1-e-t/RC)
tiempo
4.3- Escribe en la tabla 2 los modelos para las ecuaciones entre voltaje - tiempo,
corriente - tiempo y carga - tiempo para el proceso de descarga del condensador, los
esquemas gráficos ya están.
Tabla #2
Variables Modelo para la Esquemas gráficos.
ecuación
(Función )
Voltaje-
tiempo.
Corriente-
tiempo
Carga -
tiempo
4.4-Activa el simulador, se analizará primero el proceso de carga del condensador.
Completa las tablas 3 y 4, siguiendolas instrucciones del vídeo# 3.
Tabla #3.
Voltaje Vc(t) e 1.37 2.004 2.364 2.959 3.204 3.42 3.653 3.889 4.167
n
Voltios.
Tiempo tc en 0.005 0.009 0.012 0.017 0.0199 0.022 0.0256 0.029 0.0352
8 6 2 3 4 5
ms.
Tabla #4
Corriente Ic(t) en 0.043 0.037 0.027 0.020 0.013 0.006 0.005 0.003 0.002
mA
Tiempo tc en 0.0032 0.0058 0.0122 0.0186 0.0276 0.0410 0.047 0.059 0.067
ms.
4.5-Con los datos de las tablas 3 y 4, elabora las gráficas vc=f(t) y ic=f(t). Recuerda
usar el programa loggerpro para graficar. ¿Se corroboran estas gráficas con los
modelos de la teoría indicados en la tabla 1?.
4.6-Determina la constante τ=RC y con este valor escribe las ecuaciones entre voltaje
- tiempo, corriente - tiempo y carga - tiempo para el proceso de carga del
condensador.
τ=RC
τ=100*200microF
τ=20ms
4.7-Se analizará ahora el proceso de descarga del condensador ,ver las
instruccionesdel vídeo #3 ,completa las tablas 5 y 6. Escribe las ecuaciones voltaje -
tiempo, corriente - tiempo y carga - tiempo para este proceso.
Tabla #5
Voltaje vd(t) en 4.407 3.878 3.412 2.727 2.478 2.251 1.918 1.393
Voltios.
Tiempo td en 0.204 0.207 0.209 0.214 0.216 0.218 0.221 0.227
ms.
Tabla#6
Corriente Id(t) -0.043 -0.038 -0.029 -0.018 -0.010 -0.008 -0.006 -0.004
en
mA
Tiempo td en 0.171 0.174 0.179 0.189 0.199 0.205 0.211 0.216
ms.
4.8-Con los datos de las tablas 5 y 6, elabora las gráficas Vd.=f (t) y id=f (t). Recuerda
usar el programa loggerpro para graficar. ¿Se corroboran estas gráficas con los
modelos de la teoría indicados en la tabla 2?
V- Conclusión.
El proceso de carga del circuito es proporcional al cuadrado del tiempo.
Al concluí Se comprueba las ecuaciones y los esquemas graficas de las variables
mostradas en la tabla 1 y 2, además, se demuestra que la carga del circuito es
directamente proporcional al cuadrado del tiempo mientras la corriente es inversamente
proporcional la cuadrado del tiempo.
