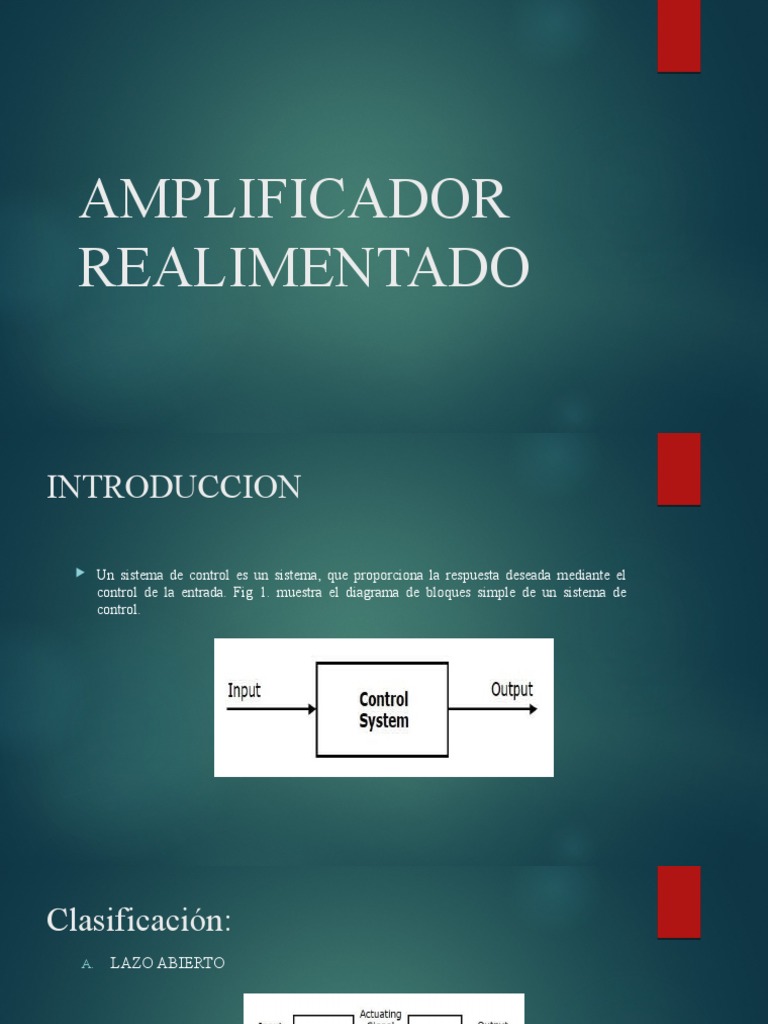

AMPLIFICADOR

REALIMENTADO
INTRODUCCION

 Un sistema de control es un sistema, que proporciona la respuesta deseada mediante el


control de la entrada. Fig 1. muestra el diagrama de bloques simple de un sistema de
control.
Clasificación:
A. LAZO ABIERTO

B. LAZO CERRADO
FEEDBACK
 La realimentación es el proceso por el cual una fracción de la la salida se envía de
vuelta a la entrada.
 La realimentación en en los amplificadores puede ser positiva o negativa.
FEEDBACK POSITIVO
La condición de realimentación positiva se da cuando una parte de la salida se combina en fase con la
entrada. En un amplificador con realimentación positiva, la ganancia está dada por la expresión de abajo.

  𝑉 𝑖𝑛 𝐴 𝑣
=
𝑉 𝑜𝑢𝑟 1 − 𝐴 𝑣 𝑚𝑣
FEEDBACK NEGATIVO
La condición de realimentación positiva se da cuando una parte de la salida con un desfase de 180° se combina
con la entrada..
Principio de funcionamiento
  Entrada

La salida debe ser igual a la entrada multiplicada por la
ganancia del amplificador.

(1)




Ventajas

  Estabilidad de la ganancia

Se busca hacer que la ganancia sea independiente de los parámetros de los


transistores o las variaciones en la fuente.
Diseñar tal que sea mucho mayor a 1

Generalmente los circuitos de realimentación son puramente resistivos , por lo que la


ganancia del amplificador se vuelve estable.
  Reduce la distorsion
En la salida de un amplificador, pueden aparecer componentes indeseables, tales
como, el ruido (ruido térmico, interferencia electromagnética, etc.) y la distorsión
(producidas por alinealidades del amplificador)

La distorsion queda reducida en un factor


  Mejorar el ancho de banda
Sea el amplificador A función de la frecuencia,

Donde Ao es la ganancia a baja frecuencia y ωc será la frecuencia de corte.


Luego, realimentado a través de un bloque β

 La nueva ganancia es

La nueva frecuencia de corte es


  ¿
 Controla las impedancias de entrada y de salida
Al seleccionarse una topología de retroalimentación apropiada, puede hacerse que las
impedancias de entrada y salida aumenten o disminuyan según se desee. Las
topologías de los amplificadores realimentados son las siguientes:
Amplificador de tensión con realimentación de tensión en serie.
Amplificador de transconductancia con realimentación de corriente en serie.
Amplificador de corriente con realimentación de corriente en paralelo.
Amplificador de transresistencia con realimentación de tensión en paralelo.
