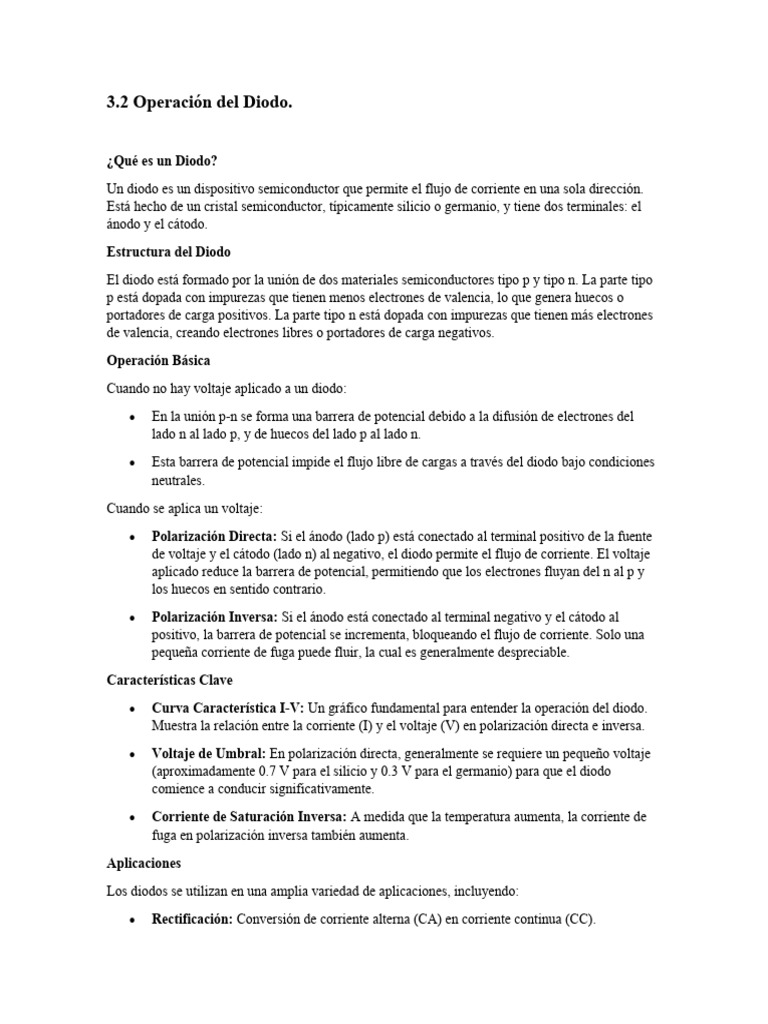

3.2 Operación del Diodo.

¿Qué es un Diodo?
Un diodo es un dispositivo semiconductor que permite el flujo de corriente en una sola dirección.
Está hecho de un cristal semiconductor, típicamente silicio o germanio, y tiene dos terminales: el
ánodo y el cátodo.
Estructura del Diodo
El diodo está formado por la unión de dos materiales semiconductores tipo p y tipo n. La parte tipo
p está dopada con impurezas que tienen menos electrones de valencia, lo que genera huecos o
portadores de carga positivos. La parte tipo n está dopada con impurezas que tienen más electrones
de valencia, creando electrones libres o portadores de carga negativos.
Operación Básica
Cuando no hay voltaje aplicado a un diodo:
 En la unión p-n se forma una barrera de potencial debido a la difusión de electrones del
lado n al lado p, y de huecos del lado p al lado n.
 Esta barrera de potencial impide el flujo libre de cargas a través del diodo bajo condiciones
neutrales.
Cuando se aplica un voltaje:
 Polarización Directa: Si el ánodo (lado p) está conectado al terminal positivo de la fuente
de voltaje y el cátodo (lado n) al negativo, el diodo permite el flujo de corriente. El voltaje
aplicado reduce la barrera de potencial, permitiendo que los electrones fluyan del n al p y
los huecos en sentido contrario.
 Polarización Inversa: Si el ánodo está conectado al terminal negativo y el cátodo al
positivo, la barrera de potencial se incrementa, bloqueando el flujo de corriente. Solo una
pequeña corriente de fuga puede fluir, la cual es generalmente despreciable.
Características Clave
 Curva Característica I-V: Un gráfico fundamental para entender la operación del diodo.
Muestra la relación entre la corriente (I) y el voltaje (V) en polarización directa e inversa.
 Voltaje de Umbral: En polarización directa, generalmente se requiere un pequeño voltaje
(aproximadamente 0.7 V para el silicio y 0.3 V para el germanio) para que el diodo
comience a conducir significativamente.
 Corriente de Saturación Inversa: A medida que la temperatura aumenta, la corriente de
fuga en polarización inversa también aumenta.
Aplicaciones
Los diodos se utilizan en una amplia variedad de aplicaciones, incluyendo:
 Rectificación: Conversión de corriente alterna (CA) en corriente continua (CC).
  Protección de Circuitos: Protegen los circuitos de voltajes inversos que podrían ser
dañinos.
 Clamping: Limitan los voltajes a un nivel específico.
 Regulación de Voltaje: Los diodos Zener se utilizan para mantener un voltaje constante.
Esto es un resumen de la operación básica y características del diodo. Si tienes preguntas más
específicas o necesitas información adicional sobre tipos particulares de diodos u otras aplicaciones,
¡estaré encantado de ayudarte!

3.3 Características del Diodo.

Es un componente electrónico esencial que permite el flujo de corriente en una sola dirección. Es el
dispositivo semiconductor más simple y se utiliza en numerosas aplicaciones, desde la rectificación
de corriente hasta la detección de señales. Aquí te presento las características principales de los
diodos:
1. Polarización del Diodo
 Directa: Cuando el ánodo está conectado al terminal positivo de la fuente de alimentación y
el cátodo al negativo, el diodo está en polarización directa y permite el paso de corriente.
 Inversa: Cuando el ánodo está conectado al terminal negativo y el cátodo al positivo, el
diodo está en polarización inversa y bloquea la corriente.
2. Curva Característica I-V
 La relación entre la corriente (I) y el voltaje (V) en un diodo no es lineal. En polarización
directa, el diodo comienza a conducir electricidad solo después de alcanzar un voltaje
umbral específico (aproximadamente 0.6-0.7 V para diodos de silicio).
 En polarización inversa, la corriente a través del diodo es muy baja (corriente de fuga) hasta
que se alcanza el voltaje de ruptura, momento en el cual el diodo puede comenzar a
conducir en reversa.
3. Voltaje de Ruptura
 Cada diodo tiene un voltaje de ruptura máximo especificado, más allá del cual el diodo
puede comenzar a conducir en dirección inversa, a menudo resultando en daño permanente.
Este voltaje varía según el tipo de diodo.
4. Tipos de Diodos
 Diodo Rectificador: Utilizado para convertir corriente alterna (AC) en corriente continua
(DC).
 Diodo Zener: Diseñado para permitir el flujo de corriente en reversa cuando se alcanza un
voltaje de ruptura predeterminado, utilizado comúnmente para regulación de voltaje.
 Diodo Schottky: Con un voltaje de umbral más bajo que los diodos convencionales, se
utilizan para aplicaciones de alta frecuencia y eficiencia.
 Diodo LED (Diodo Emisor de Luz): Emite luz cuando está polarizado directamente.
 Fotodiodo: Diseñado para ser sensible a la luz, se utiliza en circuitos de detección de luz.
5. Capacidades de Potencia
 Los diodos vienen en varios rangos de capacidad de corriente y voltaje, desde versiones de
baja potencia (milivatios hasta unos pocos vatios) hasta diodos de alta potencia utilizados
en aplicaciones industriales.
6. Caída de Tensión Directa
 Un diodo tiene una caída de tensión inherente cuando está en conducción directa,
típicamente entre 0.6 y 0.7 voltios para diodos de silicio, y aproximadamente 0.3 voltios
para diodos Schottky.
7. Tiempo de Recuperación
 El tiempo que tarda un diodo en dejar de conducir una vez que se elimina el voltaje en
polarización directa. Es importante en aplicaciones de alta frecuencia.
8. Encapsulados
 Los diodos están disponibles en una variedad de encapsulados físicos, desde pequeños
diodos para montaje en superficie hasta grandes diodos diseñados para aplicaciones de alta
potencia que requieren disipadores de calor.
Estas características definen cómo se selecciona y se utiliza un diodo en un circuito electrónico
específico, dependiendo de la necesidad de la aplicación, ya sea como rectificador, protector de
voltaje, interruptor o sensor de luz.
