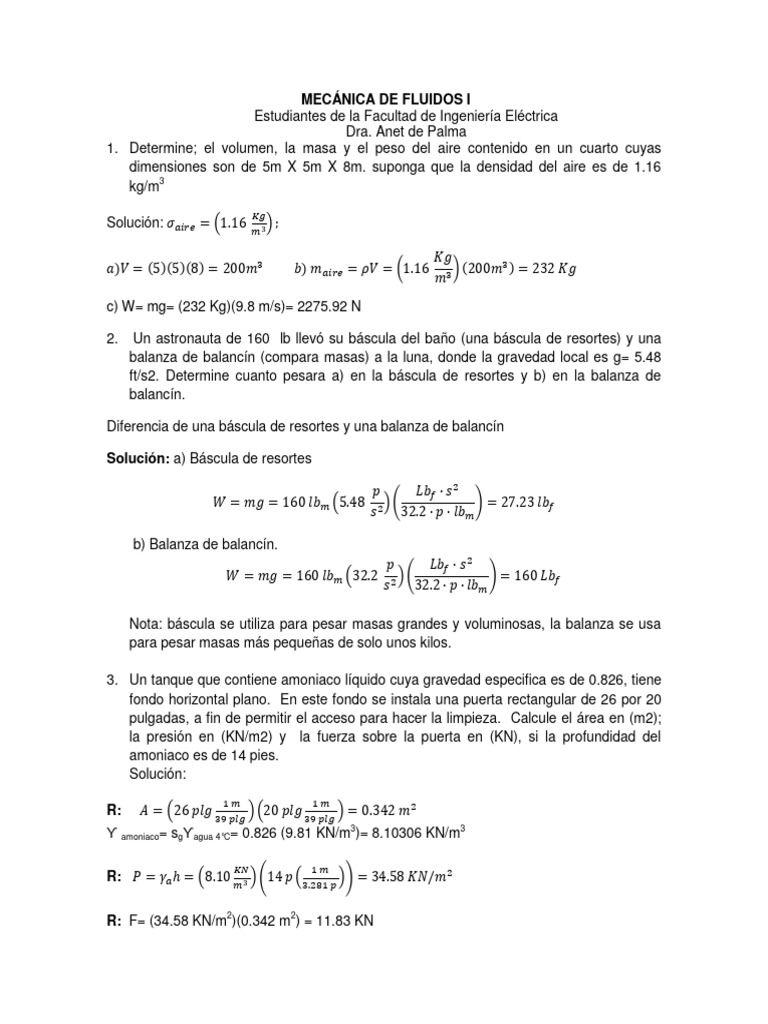

MECÁNICA DE FLUIDOS I

Estudiantes de la Facultad de Ingeniería Eléctrica

Dra. Anet de Palma
1. Determine; el volumen, la masa y el peso del aire contenido en un cuarto cuyas
dimensiones son de 5m X 5m X 8m. suponga que la densidad del aire es de 1.16
kg/m3
𝐾𝑔
Solución: 𝜎𝑎𝑖𝑟𝑒 = (1.16 𝑚3
);

𝐾𝑔
𝑎)𝑉 = (5)(5)(8) = 200𝑚3 𝑏) 𝑚𝑎𝑖𝑟𝑒 = 𝜌𝑉 = (1.16 ) (200𝑚3 ) = 232 𝐾𝑔
𝑚3

c) W= mg= (232 Kg)(9.8 m/s)= 2275.92 N

2. Un astronauta de 160 lb llevó su báscula del baño (una báscula de resortes) y una
balanza de balancín (compara masas) a la luna, donde la gravedad local es g= 5.48
ft/s2. Determine cuanto pesara a) en la báscula de resortes y b) en la balanza de
balancín.

Diferencia de una báscula de resortes y una balanza de balancín

Solución: a) Báscula de resortes

𝑝 𝐿𝑏𝑓 ∙ 𝑠 2
𝑊 = 𝑚𝑔 = 160 𝑙𝑏𝑚 (5.48 2 ) ( ) = 27.23 𝑙𝑏𝑓
𝑠 32.2 ∙ 𝑝 ∙ 𝑙𝑏𝑚

b) Balanza de balancín.
𝑝 𝐿𝑏𝑓 ∙ 𝑠 2
𝑊 = 𝑚𝑔 = 160 𝑙𝑏𝑚 (32.2 ) ( ) = 160 𝐿𝑏𝑓
𝑠 2 32.2 ∙ 𝑝 ∙ 𝑙𝑏𝑚

Nota: báscula se utiliza para pesar masas grandes y voluminosas, la balanza se usa
para pesar masas más pequeñas de solo unos kilos.

3. Un tanque que contiene amoniaco líquido cuya gravedad especifica es de 0.826, tiene
fondo horizontal plano. En este fondo se instala una puerta rectangular de 26 por 20
pulgadas, a fin de permitir el acceso para hacer la limpieza. Calcule el área en (m2);
la presión en (KN/m2) y la fuerza sobre la puerta en (KN), si la profundidad del
amoniaco es de 14 pies.
Solución:
1𝑚 1𝑚
R: 𝐴 = (26 𝑝𝑙𝑔 39 𝑝𝑙𝑔 ) (20 𝑝𝑙𝑔 39 𝑝𝑙𝑔 ) = 0.342 𝑚2
ϒ amoniaco= sgϒagua 4°C= 0.826 (9.81 KN/m3)= 8.10306 KN/m3

𝐾𝑁 1𝑚
R: 𝑃 = 𝛾𝑎 ℎ = (8.10 ) (14 𝑝 ( )) = 34.58 𝐾𝑁/𝑚2
𝑚3 3.281 𝑝

R: F= (34.58 KN/m2)(0.342 m2) = 11.83 KN

4. Se introduce un tubo cuyo diámetro es de 0.035 pulgadas en queroseno a 69°F (20.56
°C) el ángulo de contacto del queroseno con una superficie de vidrio es de 25°.
determine el ascenso por capilaridad del queroseno en el tubo.
Solución:
Datos:
Sustancia queroseno. T= 69°F = (69 °F − 32) × 5/9 =
20.556 °C
1𝑚
D= 0.035 pulgadas = 0.035 𝑝𝑙𝑔 39.37 𝑝𝑙𝑔 = 0.000889 𝑚
Coseno 25° = 0.9063
Análisis:

El ascenso por capilaridad del queroseno en el tubo, h.

𝑁
4𝜎𝑐𝑜𝑠𝜃 4 (0.025 𝑚) 0.9063
ℎ= = = 0.01285 𝑚
𝛾𝐷 𝑁
(7933 3 ) (0.000889 𝑚)
𝑚
5. El espacio entre dos placas paralelas horizontales es de 6 mm y se llena con aceite
crudo que tiene una viscosidad dinámica de 2.5 Kg/m∙s. Si la placa interior es
estacionaria y la placa superior se mueve con una velocidad de 1.75 m/s. Determine
el esfuerzo cortante sobre la placa inferior.
Solución:
Datos: d= 6 mm μ = 2.5 Kg/m∙s V= 1.75 m/s.

Viscosidad dinámica
∆𝑦
𝜇=𝜏
∆𝑉
Esfuerzo cortante sobre la placa inferior
∆𝑉
𝜏=𝜇 =
∆𝑦

𝑚
𝐾𝑔 1.75 𝑠 𝑁
𝜏 = (2.5 )( ) = 687.5 2
𝑚 ∙ 𝑠 0.006 𝑚 𝑚

6) La masa del émbolo de un dispositivo vertical de cilindro-émbolo que contiene un gas,

es de 55 kg. El diámetro del embolo es de 20 cm. La presión atmosférica local es de
0.95 bar y la aceleración gravitacional es 9.81 m/s2. a) Haga el esquema y diagrama de
cuerpo (libre) del pistón; b) Calcule el área; c) La presión dentro del cilindro; d) Si se
transfiere el calor al gas y se duplica su volumen, ¿esperaría un cambio en la presión
interna del cilindro?

Solución: Un gas está contenido en un cilindro vertical con un émbolo pesado. Se

determinarán el área, la presión dentro del cilindro y el efecto del cambio de volumen
sobre la presión.

Suposiciones: No se considera la fricción ya que es insignificante entre el émbolo y el

cilindro.

Análisis:

a) La presión del gas en el dispositivo de cilindro y émbolo depende de la presión

atmosférica y el peso del émbolo. Si se dibuja el esquema y el diagrama de cuerpo
libre del émbolo.

a) Esquema y diagrama de B) Área del embolo del cilindro

cuerpo (libre) del pistón 20 2
𝐷 2 (100)
𝐴 = 𝜋𝑟 2 = 𝜋 = 3.14 = 0.0314 𝑚2
4 4 𝑚𝑔
b) C) Presión dentro del cilindro 𝑃 = 𝑃𝑎𝑡𝑚 +
𝐴
100 𝐾𝑃𝑎
𝑃𝑎𝑡𝑚 = 0.95 𝑏𝑎𝑟 ( ) = 95 𝐾𝑃𝑎
1 𝑏𝑎𝑟
𝑚
(55 𝐾𝑔) (9.81 2 ) 1𝑁 1 𝑃𝑎
𝑃 = 95 𝐾𝑃𝑎 + 𝑠 ( )( )
0.0314 𝑚 2 1 𝐾𝑔 ∙ 𝑚/𝑠 2 1 𝑁/𝑚2

P = 95 KPa + 17183.12 Pa = 113.18 KPa

d) Si se transfiere el calor al gas y se duplica su volumen, ¿esperaría un cambio en la

presión interna del cilindro?

R: No esperaría un cambio en la presión interna del cilindro, si observamos el diagrama

de cuerpo libre el cambio de volumen no lo afecta.

7) El manómetro que se muestra contiene tres líquidos. Cuando P1=10kpa (Manométrica).

La densidad relativa del aceite es de 0.8 y la de
mercurio13.6. Los valores de: ha= 45 mm; hb= 30 mm; hc=
70 mm Determine la distancia de separación hd. Utilice g =
9.81 m/s 2. Solución:

Iniciamos en el punto 1, donde la presión es P1

P1 +ɣ aceite∙ ha = Pa ɣ aceite = Dr ɣ agua @4°C

2
Recordar que N/m es un Pa
𝐾𝑁 45
𝑃𝑎 = 10𝐾𝑃𝑎 + 0.8 (9.81 3
)( 𝑚) = 10.353 𝐾𝑃𝑎
𝑚 1000
Calculamos Pb
Pa +ɣ agua hb = Pb
𝐾𝑁 30
𝑃𝑏 = 10.353 𝐾𝑃𝑎 + (9.81 3
)( 𝑚) = 10.647 𝐾𝑃𝑎
𝑚 1000
Calculamos Pd
Como el punto b está al mismo nivel que el punto d, la presión es la misma en ambos
puntos. Pd = Pb = 10.647 KPa
Calculamos Pc Patm +ɣ agua hc = Pc
𝐾𝑁 70
𝑃𝑐 = 0 + (9.81 3 ) ( 𝑚) = 0.6867 𝐾𝑃𝑎
𝑚 1000

Calculamos hd Pc +ɣ hg hd = Pd

𝑃𝑑 − 𝑃𝑐 (10.647 − 0.687)𝐾𝑃𝑎
ℎ𝑑 = ( )= = 0.07465 𝑚 = 74.65 𝑚𝑚
ɣℎ𝑔 𝐾𝑁
13.6 (9.81 3 )
𝑚
8) Un tanque de aceite que tiene una parte abierta a la atmosfera y la otra sellada con aire
por encima del aceite. El aceite tiene un gravedad especifica de 0.9, Calcule la presión
manométrica en los puntos A, B, C, D, E y F, la presión del aire en el lado derecho del
tanque.

La sustancia es aceite y está expuesto a la atmosfera.

Punto A: el aceite está expuesto a la atmosfera, la presión
en A es: PA = 0 Pa ((manométrica)

Punto B: está situado debajo de A; el cambio de elevación

entre A y B es de 3.5 m
ϒ aceite = sg ϒ agua @4°C
𝐾𝑁
∆𝑃𝐴−𝐵 = 0.9 (9.81 3 ) (3.5 𝑚) = 30.90 KPa
𝑚
𝑃𝐵 = 𝑃𝐴 + ∆𝑃𝐴−𝐵 = 0 + 30.90 KPa (manométrica)

Punto C: está situado debajo de A; el cambio de elevación

entre A y C es de 7 m
𝐾𝑁
∆𝑃𝐴−𝐶 = 0.9 (9.81 3 ) (7 𝑚) = 61.8 KPa
𝑚
𝑃𝐶 = 𝑃𝐴 + ∆𝑃𝐴−𝐶 = 0 + 61.8 𝐾𝑃𝑎
Punto D: Este punto D está situado en el mismo nivel que el punto B, tiene la misma
presión.
PD= PB=30.90 KPa (manométrica)
Punto E: Este punto E está situado en el mismo nivel que el punto A, tiene la misma
presión.
PE = PA = 0 Pa ((manométrica)
Punto F: Este punto F está más alto que A, el cambio de elevación entre A y F es de 2 m
𝐾𝑁
∆𝑃𝐴−𝐹 = −ɣℎ = − (8.83 3 ) (2 𝑚) = −17.66 KPa
𝑚
𝑃𝐹 = 𝑃𝐴 + ∆𝑃𝐴−𝐹 = 0 + (−17.66 KPa) = −17.66 KPa

Presión del aire: es igual a la presión en el punto F (se encuentra en la superficie en el

lado cerrado).
Paire = -17.66 KPa
9) La masa del émbolo de un dispositivo vertical de cilindro-émbolo que contiene un gas,
es de 55 kg. El diámetro del embolo es de 20 cm. La presión atmosférica local es de
0.95 bar y la aceleración gravitacional es 9.81 m/s2. a) Haga el esquema y diagrama de
cuerpo (libre) del pistón; b) Calcule el área; c) La presión dentro del cilindro; d) Si se
transfiere el calor al gas y se duplica su volumen, ¿esperaría un cambio en la presión
interna del cilindro?

Solución: Un gas está contenido en un cilindro vertical con un émbolo pesado. Se

determinarán el área, la presión dentro del cilindro y el efecto del cambio de volumen
sobre la presión.

Suposiciones: No se considera la fricción ya que es insignificante entre el émbolo y el

cilindro.

Análisis:

b) La presión del gas en el dispositivo de cilindro y émbolo depende de la presión

atmosférica y el peso del émbolo. Si se dibuja el esquema y el diagrama de cuerpo
libre del émbolo.

c) Esquema y diagrama de B) Área del embolo del cilindro

cuerpo (libre) del pistón 20 2
𝐷 2 ( )
𝐴 = 𝜋𝑟 2 = 𝜋 = 3.14 100 = 0.0314 𝑚2
4 4 𝑚𝑔
d) C) Presión dentro del cilindro 𝑃 = 𝑃𝑎𝑡𝑚 +
𝐴
100 𝐾𝑃𝑎
𝑃𝑎𝑡𝑚 = 0.95 𝑏𝑎𝑟 ( ) = 95 𝐾𝑃𝑎
1 𝑏𝑎𝑟
𝑚
(55 𝐾𝑔) (9.81 2 ) 1𝑁 1 𝑃𝑎
𝑃 = 95 𝐾𝑃𝑎 + 𝑠 ( ) ( )
0.0314 𝑚2 1 𝐾𝑔 ∙ 𝑚/𝑠 2 1 𝑁/𝑚2

P = 95 KPa + 17183.12 Pa = 113.18 KPa

d) Si se transfiere el calor al gas y se duplica su volumen, ¿esperaría un cambio en la

presión interna del cilindro?

R: No esperaría un cambio en la presión interna del cilindro, si observamos el diagrama

de cuerpo libre el cambio de volumen no lo afecta.
