ANEXO DE OBRA

Obra Civil y Electromecánica para instalación de

torres de telecomunicación

28/FEB/2024

Dirección Corporativa de Ingeniería y Proyectos de Infraestructura

Subdirección de Ingeniería y Administración de la Construcción
Coordinación de Proyectos de Transmisión y Transformación
Gerencia Técnica de Proyectos de Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

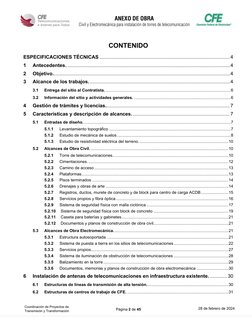

CONTENIDO
ESPECIFICACIONES TÉCNICAS .............................................................................................. 4
1 Antecedentes. ..................................................................................................................... 4
2 Objetivo................................................................................................................................ 4
3 Alcance de los trabajos. ..................................................................................................... 4
3.1 Entrega del sitio al Contratista. .............................................................................................................. 6
3.2 Información del sitio y actividades generales. ..................................................................................... 6
4 Gestión de trámites y licencias.......................................................................................... 7
5 Características y descripción de alcances. ...................................................................... 7
5.1 Entradas de diseño. ................................................................................................................................. 7
5.1.1 Levantamiento topográfico ........................................................................................................... 7
5.1.2 Estudio de mecánica de suelos .................................................................................................... 8
5.1.3 Estudio de resistividad eléctrica del terreno. .............................................................................. 10
5.2 Alcances de Obra Civil. ......................................................................................................................... 10
5.2.1 Torre de telecomunicaciones ...................................................................................................... 10
5.2.2 Cimentaciones. ........................................................................................................................... 12
5.2.3 Camino de acceso ...................................................................................................................... 13
5.2.4 Plataformas ................................................................................................................................. 13
5.2.5 Pisos terminados ........................................................................................................................ 14
5.2.6 Drenajes y obras de arte ............................................................................................................ 14
5.2.7 Registros, ductos, murete de concreto y de block para centro de carga ACDB ........................ 15
5.2.8 Servicios propios y fibra óptica ................................................................................................... 16
5.2.9 Sistema de seguridad física con malla ciclónica ........................................................................ 17
5.2.10 Sistema de seguridad física con block de concreto .................................................................. 19
5.2.11 Caseta para baterías y gabinetes .............................................................................................. 21
5.2.12 Documentos y planos de construcción de obra civil.................................................................. 21
5.3 Alcances de Obra Electromecánica. .................................................................................................... 21
5.3.1 Estructura autosoportada ........................................................................................................... 21
5.3.2 Sistema de puesta a tierra en los sitios de telecomunicaciones ................................................ 22
5.3.3 Servicios propios......................................................................................................................... 27
5.3.4 Sistema de iluminación de obstrucción de telecomunicaciones ................................................ 28
5.3.5 Balizamiento en la torre .............................................................................................................. 29
5.3.6 Documentos, memorias y planos de construcción de obra electromecánica ............................ 30
6 Instalación de antenas de telecomunicaciones en infraestructura existente. ............ 30
6.1 Estructuras de líneas de transmisión de alta tensión. ....................................................................... 30
6.2 Estructuras de centros de trabajo de CFE. ......................................................................................... 31

Coordinación de Proyectos de
Página 2 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

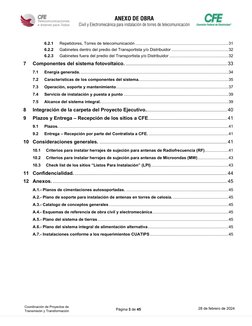

6.2.1 Repetidores, Torres de telecomunicación .................................................................................. 31

6.2.2 Gabinetes dentro del predio del Transportista y/o Distribuidor .................................................. 32
6.2.3 Gabinetes fuera del predio del Transportista y/o Distribuidor .................................................... 32
7 Componentes del sistema fotovoltaico. ......................................................................... 33
7.1 Energía generada. .................................................................................................................................. 34
7.2 Características de los componentes del sistema. .............................................................................. 35
7.3 Operación, soporte y mantenimiento................................................................................................... 37
7.4 Servicio de instalación y puesta a punto ............................................................................................ 39
7.5 Alcance del sistema integral. ................................................................................................................ 39
8 Integración de la carpeta del Proyecto Ejecutivo........................................................... 40
9 Plazos y Entrega – Recepción de los sitios a CFE......................................................... 41
9.1 Plazos. ..................................................................................................................................................... 41
9.2 Entrega – Recepción por parte del Contratista a CFE. ...................................................................... 41

10 Consideraciones generales. ............................................................................................ 41

10.1 Criterios para instalar herrajes de sujeción para antenas de Radiofrecuencia (RF)..................... 41
10.2 Criterios para instalar herrajes de sujeción para antenas de Microondas (MW) ........................... 43
10.3 Check list de los sitios “Listos Para Instalación” (LPI) .................................................................... 43

11 Confidencialidad. .............................................................................................................. 44
12 Anexos. .............................................................................................................................. 45
A.1.- Planos de cimentaciones autosoportadas. .......................................................................................... 45
A.2.- Plano de soporte para instalación de antenas en torres de celosía. ................................................. 45
A.3.- Catalogo de conceptos generales ......................................................................................................... 45
A.4.- Esquemas de referencia de obra civil y electromecánica ................................................................... 45
A.5.- Plano del sistema de tierras ................................................................................................................... 45
A.6.- Plano del sistema integral de alimentación alternativa ....................................................................... 45
A.7.- Instalaciones conforme a los requerimientos CUATIPS ..................................................................... 45

Coordinación de Proyectos de
Página 3 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

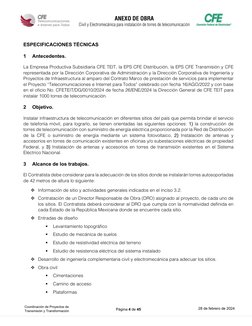

ESPECIFICACIONES TÉCNICAS

1 Antecedentes.

La Empresa Productiva Subsidiaria CFE TEIT, la EPS CFE Distribución, la EPS CFE Transmisión y CFE
representada por la Dirección Corporativa de Administración y la Dirección Corporativa de Ingeniería y
Proyectos de Infraestructura al amparo del Contrato Marco de prestación de servicios para implementar
el Proyecto “Telecomunicaciones e Internet para Todos” celebrado con fecha 16/AGO/2022 y con base
en el oficio No. CFETEIT/DG/0010/2024 de fecha 26/ENE/2024 la Dirección General de CFE TEIT para
instalar 1000 torres de telecomunicación.

2 Objetivo.

Instalar infraestructura de telecomunicación en diferentes sitios del país que permita brindar el servicio
de telefonía móvil, para lograrlo, se tienen orientadas las siguientes opciones: 1) la construcción de
torres de telecomunicación con suministro de energía eléctrica proporcionada por la Red de Distribución
de la CFE o suministro de energía mediante un sistema fotovoltaico, 2) Instalación de antenas y
accesorios en torres de comunicación existentes en oficinas y/o subestaciones eléctricas de propiedad
Federal, y 3) Instalación de antenas y accesorios en torres de transmisión existentes en el Sistema
Eléctrico Nacional.

3 Alcance de los trabajos.

El Contratista debe considerar para la adecuación de los sitios donde se instalarán torres autosoportadas
de 42 metros de altura lo siguiente:

 Información de sitio y actividades generales indicados en el inciso 3.2.

 Contratación de un Director Responsable de Obra (DRO) asignado al proyecto, de cada uno de
los sitios. El Contratista deberá considerar al DRO que cumpla con la normatividad definida en
cada Estado de la República Mexicana donde se encuentre cada sitio.
 Entradas de diseño
 Levantamiento topográfico
 Estudio de mecánica de suelos
 Estudio de resistividad eléctrica del terreno
 Estudio de resistencia eléctrica del sistema instalado
 Desarrollo de ingeniería complementaria civil y electromecánica para adecuar los sitios.
 Obra civil
 Cimentaciones
 Camino de acceso
 Plataformas

Coordinación de Proyectos de
Página 4 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

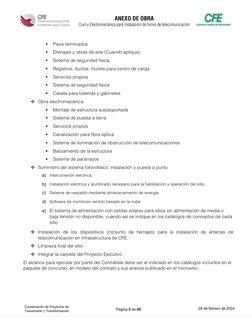

 Pisos terminados
 Drenajes y obras de arte (Cuando aplique)
 Sistema de seguridad física,
 Registros, ductos, murete para centro de carga
 Servicios propios
 Sistema de seguridad física
 Caseta para baterías y gabinetes
 Obra electromecánica
 Montaje de estructura autosoportada
 Sistema de puesta a tierra
 Servicios propios
 Canalización para fibra óptica
 Sistema de iluminación de obstrucción de telecomunicaciones
 Balizamiento de la estructura
 Sistema de pararrayos
 Suministro del sistema fotovoltaico, instalación y puesta a punto:
a) Interconexión eléctrica,

b) Instalación eléctrica y alumbrado necesario para la habilitación y operación del sitio,

c) Sistema de respaldo mediante almacenamiento de energía

d) Software de monitoreo remoto basado en la nube

e) El sistema de alimentación con celdas solares para sitios sin alimentación de media o
baja tensión no disponible, cuando así se indique en los catálogos de conceptos de cada
sitio

 Instalación de los dispositivos (conjunto de herrajes) para la instalación de antenas de

telecomunicación en infraestructura de CFE,
 Limpieza final del sitio
 Integrar la carpeta del Proyecto Ejecutivo
El alcance para ejecutar por parte del Contratista debe ser el indicado en los catálogos incluidos en el
paquete de concurso, en modelo del contrato y sus anexos publicado en el micrositio.

Coordinación de Proyectos de
Página 5 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

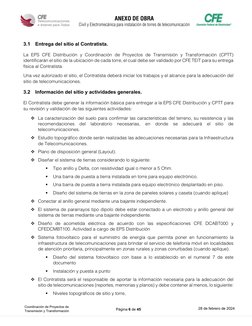

3.1 Entrega del sitio al Contratista.

La EPS CFE Distribución y Coordinación de Proyectos de Transmisión y Transformación (CPTT)

identificarán el sitio de la ubicación de cada torre, el cual debe ser validado por CFE TEIT para su entrega
física al Contratista.

Una vez autorizado el sitio, el Contratista deberá iniciar los trabajos y el alcance para la adecuación del
sitio de telecomunicaciones.

3.2 Información del sitio y actividades generales.

El Contratista debe generar la información básica para entregar a la EPS CFE Distribución y CPTT para
su revisión y validación de las siguientes actividades:

 La caracterización del suelo para confirmar las características del terreno, su resistencia y las
recomendaciones del laboratorio necesarias, en donde se adecuará el sitio de
telecomunicaciones.
 Estudio topográfico donde serán realizadas las adecuaciones necesarias para la Infraestructura
de Telecomunicaciones.
 Plano de disposición general (Layout).
 Diseñar el sistema de tierras considerando lo siguiente:
 Tipo anillo y Delta, con resistividad igual o menor a 5 Ohm.
 Una barra de puesta a tierra instalada en torre para equipo electrónico.
 Una barra de puesta a tierra instalada para equipo electrónico desplantado en piso.
 Diseño del sistema de tierras en la zona de paneles solares y caseta (cuando aplique)
 Conectar al anillo general mediante una bajante independiente.
 El sistema de pararrayos tipo dipolo debe estar conectado a un electrodo y anillo general del
sistema de tierras mediante una bajante independiente.
 Diseño de acometida eléctrica de acuerdo con las especificaciones CFE DCABT000 y
CFEDCMBT100. Actividad a cargo de EPS Distribución
 Sistema fotovoltaico para el suministro de energía que permita poner en funcionamiento la
infraestructura de telecomunicaciones para brindar el servicio de telefonía móvil en localidades
de atención prioritaria, principalmente en zonas rurales y zonas conurbadas (cuando aplique).
 Diseño del sistema fotovoltaico con base a lo establecido en el numeral 7 de este
documento
 Instalación y puesta a punto
 El Contratista será el responsable de aportar la información necesaria para la adecuación del
sitio de telecomunicaciones (reportes, memorias y planos) y debe contener al menos, lo siguiente:
 Niveles topográficos de sitio y torre,

Coordinación de Proyectos de
Página 6 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

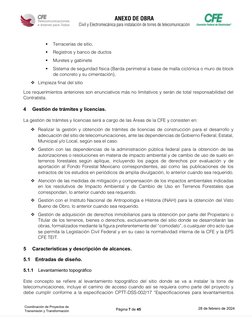

 Terracerías de sitio,
 Registros y banco de ductos
 Muretes y gabinete
 Sistema de seguridad física (Barda perimetral a base de malla ciclónica o muro de block
de concreto y su cimentación),
 Limpieza final del sitio

Los requerimientos anteriores son enunciativos más no limitativos y serán de total responsabilidad del
Contratista.

4 Gestión de trámites y licencias.

La gestión de trámites y licencias será a cargo de las Áreas de la CFE y consisten en:

 Realizar la gestión y obtención de trámites de licencias de construcción para el desarrollo y

adecuación del sitio de telecomunicaciones, ante las dependencias de Gobierno Federal, Estatal,
Municipal y/o Local, según sea el caso.
 Gestión con las dependencias de la administración pública federal para la obtención de las
autorizaciones o resoluciones en materia de impacto ambiental y de cambio de uso de suelo en
terrenos forestales según aplique, incluyendo los pagos de derechos por evaluación y de
aportación al Fondo Forestal Mexicano correspondientes, así como las publicaciones de los
extractos de los estudios en periódicos de amplia divulgación, lo anterior cuando sea requerido.
 Atención de las medidas de mitigación y compensación de los impactos ambientales indicadas
en los resolutivos de Impacto Ambiental y de Cambio de Uso en Terrenos Forestales que
correspondan, lo anterior cuando sea requerido.
 Gestión con el Instituto Nacional de Antropología e Historia (INAH) para la obtención del Visto
Bueno de Obro, lo anterior cuando sea requerido.
 Gestión de adquisición de derechos inmobiliarios para la obtención por parte del Propietario o
Titular de los terrenos, bienes o derechos, exclusivamente del sitio donde se desarrollarán las
obras, formalizados mediante la figura preferentemente del “comodato”, o cualquier otro acto que
se permita la Legislación Civil Federal y en su caso la normatividad interna de la CFE y la EPS
CFE TEIT.

5 Características y descripción de alcances.

5.1 Entradas de diseño.

5.1.1 Levantamiento topográfico

Este concepto se refiere al levantamiento topográfico del sitio donde se va a instalar la torre de
telecomunicaciones, incluye el camino de acceso cuando así se requiera como parte del proyecto y
debe cumplir conforme a la especificación CPTT-DSS-002/17 “Especificaciones para levantamientos

Coordinación de Proyectos de
Página 7 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

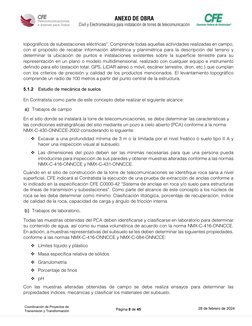

topográficos de subestaciones eléctricas”. Comprende todas aquellas actividades realizadas en campo,

con el propósito de recabar información altimétrica y planimétrica para la descripción del terreno y
determinar la ubicación de puntos e instalaciones existentes sobre la superficie terrestre para su
representación en un plano o modelo multidimensional, realizado con cualquier equipo e instrumento
definido para ello (estación total, GPS, LiDAR aéreo o móvil, escáner terrestre, dron, etc.) que cumplan
con los criterios de precisión y calidad de los productos mencionados. El levantamiento topográfico
comprende un radio de 100 metros a partir del punto central de la estructura.

5.1.2 Estudio de mecánica de suelos

En Contratista como parte de este concepto debe realizar el siguiente alcance:

a) Trabajos de campo

En el sitio donde se instalará la torre de telecomunicaciones, se debe determinar las características y

las condiciones estratigráficas del sitio mediante un pozo a cielo abierto (PCA) conforme a la norma
NMX-C-430-ONNCCE-2002 considerando lo siguiente:
 Excavar a una profundidad mínima de 3 m o la limitada por el nivel freático o suelo tipo II A y
hacer una inspección visual al subsuelo.
 Las dimensiones del pozo deben ser las mínimas necesarias para que una persona pueda
introducirse para inspección de sus paredes y obtener muestras alteradas conforme a las normas
NMX-C-416-ONNCCE y NMX-C-431-ONNCCE.
Cuando en el sitio de construcción de la torre de telecomunicaciones se identifique roca sana a nivel
superficial, CFE indicará al Contratista la ejecución de una prueba de extracción de anclas conforme a
lo indicado en la especificación CFE C0000-42 “Sistema de anclaje en roca y/o suelo para estructuras
de líneas de transmisión y subestaciones”. Como parte del alcance de este concepto a los núcleos de
roca se les debe determinar como mínimo: Clasificación litológica, porcentaje de recuperación, índice
de calidad de la roca, capacidad de carga y ángulo de fricción interna

b) Trabajos de laboratorio,

Todas las muestras obtenidas del PCA deben identificarse y clasificarse en laboratorio para determinar
su contenido de agua, así como su masa volumétrica de acuerdo con la norma NMX-C-416-ONNCCE.
En adición, a muestras representativas del subsuelo se les deben determinar las siguientes propiedades,
conforme a las normas NMX-C-416-ONNCCE y NMX-C-084-ONNCCE:
 Límites líquido y plástico
 Masa específica relativa de sólidos
 Granulometría
 Porcentaje de finos
 pH
Con las muestras alteradas obtenidas de campo se debe realiza ensayos para determinar las
propiedades índices, mecánicas y clasificar los materiales del subsuelo.

Coordinación de Proyectos de
Página 8 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

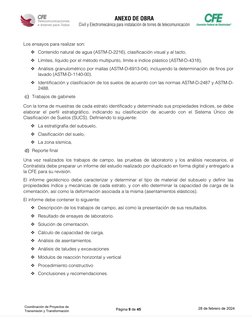

Los ensayos para realizar son:

 Contenido natural de agua (ASTM-D-2216), clasificación visual y al tacto,
 Límites, líquido por el método multipunto, límite e índice plástico (ASTM-D-4318),
 Análisis granulométrico por mallas (ASTM-D-6913-04), incluyendo la determinación de finos por
lavado (ASTM-D-1140-00).
 Identificación y clasificación de los suelos de acuerdo con las normas ASTM-D-2487 y ASTM-D-
2488.
c) Trabajos de gabinete

Con la toma de muestras de cada estrato identificado y determinado sus propiedades índices, se debe
elaborar el perfil estratigráfico, indicando su clasificación de acuerdo con el Sistema Único de
Clasificación de Suelos (SUCS). Definiendo lo siguiente:
 La estratigrafía del subsuelo,
 Clasificación del suelo,
 La zona sísmica,
d) Reporte final

Una vez realizados los trabajos de campo, las pruebas de laboratorio y los análisis necesarios, el
Contratista debe preparar un informe del estudio realizado por duplicado en forma digital y entregarlo a
la CFE para su revisión.
El informe geotécnico debe caracterizar y determinar el tipo de material del subsuelo y definir las
propiedades índice y mecánicas de cada estrato, y con ello determinar la capacidad de carga de la
cimentación, así como la deformación asociada a la misma (asentamientos elásticos).
El informe debe contener lo siguiente:
 Descripción de los trabajos de campo, así como la presentación de sus resultados.
 Resultado de ensayes de laboratorio.
 Solución de cimentación.
 Cálculo de capacidad de carga.
 Análisis de asentamientos.
 Análisis de taludes y excavaciones
 Módulos de reacción horizontal y vertical
 Procedimiento constructivo
 Conclusiones y recomendaciones.

Coordinación de Proyectos de
Página 9 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

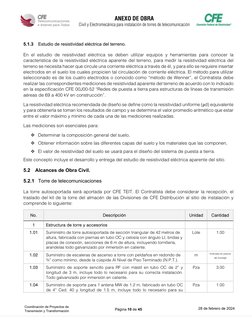

5.1.3 Estudio de resistividad eléctrica del terreno.

En el estudio de resistividad eléctrica se deben utilizar equipos y herramientas para conocer la

característica de la resistividad eléctrica aparente del terreno, para medir la resistividad eléctrica del
terreno se necesita hacer que circule una corriente eléctrica a través de él, y para ello se requiere insertar
electrodos en el suelo los cuales propicien tal circulación de corriente eléctrica. El método para utilizar
seleccionado es de los cuatro electrodos o conocido como “método de Wenner”, el Contratista debe
realizar las correspondientes mediciones de resistividad aparente del terreno de acuerdo con lo indicado
en la especificación CFE 00J00-52 “Redes de puesta a tierra para estructuras de líneas de transmisión
aéreas de 69 a 400 kV en construcción”.

La resistividad eléctrica recomendada de diseño se define como la resistividad uniforme (ρd) equivalente
y para obtenerla se toman los resultados de campo y se determina el valor promedio aritmético que estar
entre el valor máximo y mínimo de cada una de las mediciones realizadas.

Las mediciones son esenciales para:

 Determinar la composición general del suelo,

 Obtener información sobre las diferentes capas del suelo y los materiales que las componen,
 El valor de resistividad del suelo se usará para el diseño del sistema de puesta a tierra.
Este concepto incluye el desarrollo y entrega del estudio de resistividad eléctrica aparente del sitio.

5.2 Alcances de Obra Civil.

5.2.1 Torre de telecomunicaciones

La torre autosoportada será aportada por CFE TEIT. El Contratista debe considerar la recepción, el
traslado del kit de la torre del almacén de las Divisiones de CFE Distribución al sitio de instalación y
comprende lo siguiente:

No. Descripción Unidad Cantidad

1 Estructura de torre y accesorios

1.01 Suministro de torre autosoportada de sección triangular de 42 metros de Lote 1.00
altura, fabricada con piernas en tubo OC y celosía con ángulo LI, bridas y
placas de conexión, secciones de 6 m de altura, incluyendo tornillería,
arandelas todo galvanizado por inmersión en caliente.
Indicado en planos
1.02 Suministro de escaleras de ascenso a torre con peldaños en redondo de m
de montaje
¾” como mínimo, desde la cúspide Al Nivel de Piso Terminado (N.P.T.).
1.03 Suministro de soporte sencillo para RF con mástil en tubo OC de 2” y Pza 3.00
longitud de 3 m, incluye todo lo necesario para su correcta instalación.
Todo galvanizado por inmersión en caliente.
1.04 Suministro de soporte para 1 antena MW de 1.2 m, fabricado en tubo OC Pza 1.00
de 4” Ced. 40 y longitud de 1.5 m, incluye todo lo necesario para su

Coordinación de Proyectos de
Página 10 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

No. Descripción Unidad Cantidad

correcta instalación, fabricado con tubo, ángulo y placa. Todo galvanizado
por inmersión en caliente.
1.05 Suministro de mástil de remate para pararrayos de 1.5 m de longitud Pza 1.00
galvanizado por inmersión en caliente.
Indicado en planos
1.06 Cama guía de onda vertical de 9 barrenos, incluye abrazaderas de m
de montaje
sujeción y tornillería. Todo galvanizado por inmersión en caliente.
1.07 Suministro de juego de anclas galvanizadas por inmersión en caliente, Jgo 1.00
incluye escantillón para colado de cimentación.
2 Sistema de pararrayos

2.01 Suministro de mástil de duraluminio y pararrayos tipo dipolo, cable ACSR Jgo 1.00
1/0 AWG forrado en toda la altura de la torre, hasta el anillo de tierras,
incluye cinturones metálicos de acero inoxidable Panduit MLT10H-LP para
su correcta instalación
2.02 Suministro de zapatas ponchables Pza 1.00

2.03 Suministro de conexiones con soldadura exotérmica Pza 1.00

3 Protección de líneas de transmisión

3.01 Suministro de barra de acero galvanizado por inmersión en caliente de Jgo 2.00
3”x1/4”x407 mm, incluye morcetos de fijación y barriles aisladores

4 Aterrizaje de torre a anillo de tierras existente

4.01 Suministro de cable ACSR 1/0 AWG forrado m 9.00
4.02 Suministro de conexiones con soldadura exotérmica Pza 6.00
5 Dispositivo de seguridad
5.01 Suministro de sistema de seguridad (cable de vida), incluye cable y Jgo 1.00
accesorios para su montaje (no incluye arnés de seguridad, carrito ni
bandola)
6 Suministro de pintura
6.01 Suministro de pintura esmalte acrílico al 100% en color blanco y naranja Lote 1.00
internacional
7 Sistema de iluminación

7.01 Suministro de luces de obstrucción led con panel solar dobles tipo L810, Lote 1.00
incluye soporte panel, gabinete con controlador y bateria

El Contratista debe asegurarse que lo entregado por la EPS CFE Distribución corresponde al kit indicado
en este apartado, una vez realizada la recepción por parte del Contratista, ésta no admitirá
reclamaciones.

Coordinación de Proyectos de
Página 11 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

5.2.2 Cimentaciones.

En este concepto se incluyen las cimentaciones a implementar por el Contratista para el sitio entregado
por CFE. El Contratista debe construir las cimentaciones y considerar desde las excavaciones con
medios mecánicos, trazo, nivelación, referencias, mojoneras, anclajes, cimbra, acero de refuerzo,
concreto, relleno, etc. con base en la especificación CFE DCCSET01 “Construcción de Subestaciones
de Transmisión” y CFE DCDSET01 “Diseño de Subestaciones de Transmisión”.

Este concepto incluye los trabajos de:

 Limpieza inicial
 Despalme del área del predio destinada a la torre de telecomunicaciones
 Restitución de toda la infraestructura existente que sea afectada por esta obra

Las cimentaciones se desplantarán en terreno firme, libre de rellenos sueltos o basura y sobre una
plantilla de concreto simple con una resistencia de f’c = 100 kg/cm2 y un espesor de 5 cm.

Las cimentaciones deben rellenarse con material de excavación o de banco en capas de 20 cms hasta
alcanzar el 95% de su peso volumétrico seco máximo. El material debe tener las siguientes
características:

 Tamaño máximo = 3”
 VRS estándar saturado = 20 Mínimo
 Expansión = 2 Máximo
 Limite liquido= 40 Máximo
 Peso volumétrico = 1600 kg/m3 mínimo.

El personal de obra debe notificar oportunamente al Departamento de Ingeniería responsable cualquier

anomalía detectada durante la construcción de las cimentaciones; por ejemplo: Cambios en las
características físicas y mecánicas del suelo de cimentación, presencia de Niveles de Agua Freática,
tratamiento defectuoso de juntas de construcción, etc.

En este concepto incluye el diseño, suministro y construcción de la cimentación para gabinete (0.15 x
0.85 x 1.75 m) del Murete de block para centro de carga ACDB y Murete de concreto para mufas de
acometidas a cargo del Contratista.

Como parte de la integración del precio unitario el Contratista debe incluir el suministro y colocación total
de varillas, suministro y fijación con alambre recocido, además el suministro y colocación de dobleces,
traslapes, silletas, separadores, desperdicio por corte y manejo y ganchos.

Los planos de construcción de las cimentaciones de la torre de telecomunicación están integrados en

el anexo “A.1.- Planos de cimentaciones autosoportadas” de este documento.

Coordinación de Proyectos de
Página 12 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

5.2.3 Camino de acceso

El alcance de este concepto será definido por la CFE cuando los sitios estén alejados de la
infraestructura existente.

Se refiere a la construcción de un camino de acceso para conectar la zona donde se ubicará cada torre
de telecomunicaciones y el camino existente más cercano. Incluye los trabajos asociados al desmonte
y despalme requeridos sobre la trayectoria del camino de acceso correspondiente a esta obra.

El ancho de la calzada del camino de acceso será de 6 m como mínimo. El ancho de la corona está
formado por el ancho de la calzada más los acotamientos, siendo el ancho de la calzada la superficie
de rodamiento para los vehículos que transitan.

La superficie de rodamiento será conforme a lo indicado en la Especificación CFE10100-68 “Diseño de

caminos de Acceso a Subestaciones”.

El Contratista debe apegarse a las Normas establecidas por la Secretaría de Comunicaciones y

transportes y de los Gobiernos de los Estados. Así como, de las especificaciones y planos de proyecto
para su construcción.

La configuración de terraplenes debe apegarse a lo indicado en la Especificación CFE10100-68 “Diseño

de caminos de Acceso a Subestaciones”.

De requerirse la construcción de obras, tales como: vados, alcantarillas (obras de arte), entre otras,
éstas deben deberán realizarse previa aprobación de CFE.

5.2.4 Plataformas

El alcance de este concepto será definido por la CFE cuando se requiera la construcción de plataformas.

Se refiere a la construcción de plataformas que consistirá en hacer cortes y rellenos, conformación y

revestimientos de taludes, cunetas y contracunetas, que eviten riesgos de inundación al terreno donde
se ubica cada torre de telecomunicaciones, conforme a las cotas de nivel y dimensiones establecidas
en los planos de proyecto para cada sitio.

El Contratista basado en la caracterización del suelo, debe proporcionar una secuencia de

compactación para los materiales que se utilizarán de relleno, en capas con espesores máximos de 20
cm de material suelto que se debe compactar hasta alcanzar el grado de compactación de proyecto
95% de la prueba de Peso Volumétrico Seco Máximo (PVSM).

Los materiales producto de excavación, banco o cualquier otro a usarse, debe cumplir con las siguientes
características:

 Tamaño máximo 3”
 VRS estándar saturado 20 mín.
 Expansión (%) 2 máx.
 Límite líquido (%) 40 máx.

Coordinación de Proyectos de
Página 13 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

Este concepto incluye los trabajos de:

 Desmonte y despalme del área de esta obra.

 Demolición de elementos de concreto armado existentes.
 Escarificado de al menos 20 cm en las áreas de transición entre la ampliación y la terracería
existente (cuando esta exista),
 El retiro a los bancos de desperdicio autorizados de los materiales sueltos o dañados restos de
obras provisionales, escombro producto de la demolición y demás materiales que interfieran con
el desarrollo de la obra,
 Demolición de toda la infraestructura existente que interfiera en esta obra (cuando esta exista),
 Restitución de toda la infraestructura existente que sea afectada por esta obra de ampliación
(cuando esta exista).

5.2.5 Pisos terminados

Si requiere

Se refiere a la colocación de materiales sobre la superficie donde se localizarán las torres de

telecomunicaciones, debe hacerse en la última etapa de construcción de la obra para evitar en lo posible
el tránsito de vehículos, maquinaria u otra causa que dañe el acabado del piso terminado.

Para evitar que se desarrolle hierba en los pisos terminados, se debe aplicar un tratamiento al suelo que
no altere sus propiedades naturales, el cual consistirá en la aplicación de cualquiera de las siguientes
mezclas homogeneizadas con agua:

 Mezcla con cemento-arena en proporción de 1:8, con espesor de 5 cm

 Mezcla de cal-arena en proporción de 1:5 o coracal (escoria de cal), con espesor de 5 cm.

Antes de colocar el tratamiento para evitar el crecimiento de la hierba se deberá nivelar y compactar el
piso de la terracería, dando las pendientes hacia el drenaje.

Una vez que se tenga acondicionada la superficie del terreno que recibirá el piso terminado, se aplicará
la terminación utilizando:

 Grava triturada o de canto rodado. Este material será cribado y lavado con tamaño máximo de
38 mm (1 ½ “) que se extenderá para formar una capa de 10 cm de espesor.

Los pisos terminados deben tener una pendiente mínima de 0.2%, orientada hacia las cunetas más
cercanas o escurrimientos naturales y apegarse a la Especificación CPTT DIC PCI – 01 “Diseño de
Plataformas y Caminos Interiores en Subestaciones”.

5.2.6 Drenajes y obras de arte

El alcance de este concepto será definido por la CFE cuando por ubicación de los sitios se requiera de
drenajes y obras de arte.

Coordinación de Proyectos de
Página 14 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

Se refiere a la construcción de un sistema de drenaje superficial para la canalización de los

escurrimientos naturales y artificiales, así como el desalojo de aguas estancadas por depresiones del
terreno que evite cualquier riesgo de inundación en la zona de desplante de la torre.

Debido a que es imposible eliminar completamente la presencia indeseable de los finos arcillosos,
resulta más conveniente efectuar adicionalmente obras de protección contra el agua exterior
presentadas en laderas inclinadas donde se construyen las cimentaciones de las torres de
telecomunicación, en estos casos se debe incorporar la construcción de sub-drenajes, para proteger
adecuadamente los sitios.

El Contratista debe proponer obras de arte para proteger la zona donde se instalará la torre de
telecomunicaciones de los efectos del agua exterior que pudiera provocar erosión.

Las obras de arte que el Contratista debe proponer para la captación del agua y defensa de los sitios
pueden ser:

 Cunetas
 Contra-cunetas
 Bombeo
 Lavaderos
 Geotextiles o recubrimientos
 Taludes
 Muros de contención

En los sitios se debe considerar el desalojo de las aguas pluviales con escurrimiento natural, el
Contratista debe presentar su propuesta para revisión y validación de CFE.

5.2.7 Registros, ductos, murete de concreto y de block para centro de carga ACDB

Registros:

Este concepto se refiere a la construcción de registros de concreto de 0.6 x 0.6 x 0.6 m, con dos
perforaciones en las paredes para la colocación de tubería de PCV tipo pesado de 1 ¼” de diámetro
para la fibra óptica y cableado de fuerza. Alrededor de los registros tendrán un acabado superficial de
10 cm de cama de grava. La distancia entre las tuberías será de 0.2 m, la cantidad de suministros será
para cambio de dirección o una distancia de 30 m. La profundidad de la tubería que se conectará entre
registros debe ser de 0.30 del NPT.

Los registros deben ser de concreto f'c= 250 kg/cm2 reforzado con varillas del #3 @20 cm ambas
direcciones, incluye excavación, marco y contramarco de ángulo L 1/4 x 1/4 x 1/8 galvanizado,
colocación de plantilla de 5 cm de concreto simple f’c= 100 kg/cm2.

Para la construcción de registros y ductos debe apegarse a la Especificación CFE DCCSET01

“Construcción de Subestaciones de Transmisión”.

Coordinación de Proyectos de
Página 15 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

Como parte de la integración del precio unitario el Contratista debe incluir el suministro y colocación total
de varillas, suministro y fijación con alambre recocido, además el suministro y colocación de dobleces,
traslapes, silletas, separadores, desperdicio por corte y manejo y ganchos.

Se aceptan registros prefabricados cumpliendo con los parámetros de diseño indicados en este
apartado previo a revisión y validación de la CFE.

Banco de ductos:

Este concepto incluye la construcción de banco de ductos de tubo de Polietileno alta densidad
corrugado, 2 vías de 2 Pulgadas (56 mm), (Señales de Fibras Ópticas hacia Gab, CT/CM), incluye:
excavación, suministro e instalación de la tubería, rellenos, plantilla de concreto f´c=100 kg/cm2,
encofrado de concreto f´c=150 kg/cm2 y compactación al 95% de su PVSM, materiales, mano de obra,
herramienta y equipo necesario para su correcta ejecución.

Muretes:

Para las acometidas del cableado de fibra óptica, se deben construir muretes eléctricos de concreto,
con un castillo de concreto de 0.2 x 0.2 x 1.0 m armado con “Armex” o similar, en la parte interior se
protegerá el cableado con tubo de 2” de diámetro ahogado. Los muretes tendrán una zapata para
desplante de concreto armado.

Murete de block para el centro de carga de 0.15 x 1.05 x 2.4 m para acometida eléctrica para base de
medidor e interruptor principal con dimensiones ancho 1.05 m. De acuerdo con la especificación CFE
DCMBT100, (al menos fc=250 kg/cm2,) con mufa de acero PGG.

5.2.8 Servicios propios y fibra óptica

Este concepto incluye:

Excavación de cepa de 30 cm a 60 cm. de profundidad para canalización de alimentación eléctrica y

fibra óptica incluye: excavación, cama de base, arropado de tubería, cinta de precaución, relleno,
compactación de material y retiro de producto de la excavación, tipo II. reporte y evidencias durante
proceso.

Fabricación de murete de acometida eléctrica para base de medidor e interruptor principal con
dimensiones ancho 1.05 m. de acuerdo con la NOM, CFE DCABT000 y CFEDCMBT100, (al menos
fc=250 kg/cm2,) con mufa de acero PGG con registro de 0.60 m x 0.60 x 0.60 mts al pie del murete.

Fabricación de tablero de distribución eléctrica con características: registro eléctrico a pie de ACDB
fijado sobre mástil de 1.8 m. PGG 2”, con base de placa ½” 0.30 m x 0.30 m Soldadura V y 4 barrenos
para sujeción ½” con expansivos tipo Z de 3/8” a base de concreto para ACDB, tablero ACDB (NEMA,
HIMMEL) ubicado a 1.30 de la base de concreto fijado con tornillos cabeza de carro galvanizados.
tubería licuatite DE ¾” y 1 ¼” fijada con todos sus accesorios. Nicho metálico de protección con
candado.

Tablero ACDB NEMA 3R o IP65 para interruptor “plugin” marca SQUARE D o similar con espacio para 6
breakers con pintura anticorrosiva y capacidad nominal no mayor a 125 A. Breaker principal 2x70 A

Coordinación de Proyectos de
Página 16 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

posición 01 izquierda. Breaker de distribución de 2 x 50 posición 02 derecha uso de cable 6 AWG para
interconexión, canalización para el guiado de los cables AWG # 6 hacia la torre. barra de tierra en la
base de ACDB nivelación a zanjas para tierras ajustada a la profundidad existente 0 a 0.3 m de
profundidad. Conexión del cableado de tierras al gabinete y mástil por medio de conectores de
compresión tipo C-TAP. conexión del soporte del centro de carga al anillo de tierras con cable de acero
calibre 7/16”, 3/8” ó 1/0 de acero utilizando terminal doble ojillo en la barra y soldadura exotérmica o
conector C TAP o C CLAMP (aluminio) de compresión en el anillo.

Suministro e instalación de tubería PVC de pared gruesa, de diámetro 2" para acometidas eléctrica y de
fibra óptica, con intervención a registros y subida a torre en tubería de acero PGG y PVC pared gruesa
a la altura solicitada (rad center).

Fabricación de base de concreto para mástil de soporte para ACDB y control de balizamiento (0.40 m x
0.40 m x 0.40 m) escalerilla porta cablera (si es que aplica) y silletas de soporte.

Fabricación de base de concreto para equipos en piso de dimensiones de 2.00 m x 1.50 m x 0.30 m de
espesor en concreto (Fy=4200 kg/cm2), hecho en obra, suministro y colocación de codo 90° de PVC de
1 1/4" (3 pzas.) para acometida.

Elaboración de registros eléctricos (2 pzas) con dimensiones interiores de 0.60 m x 0.60 m x 0.60 m, con
block de 0.15 m x 0.20 m x 0.40 m y cadena de sección 15 x 15 de concreto simple f´c= 100 kg/cm2 y 4
redondos del No. 3 y estribos del No. 2 @20 cm y cama de grava de 5 cm. Incluye tapa de registro de
concreto armado f´c= 150 cm2 y ángulo de 1"X3/16".

Construcción de registros de concreto de 0.6 x 0.6 x 0.6 m, con dos perforaciones en las paredes para
la colocación de tubería de PCV tipo pesado de 1 ¼” de diámetro para la fibra óptica y cableado de
fuerza. Alrededor de los registros tendrán un acabado superficial de 10 cm de cama de grava. La
distancia entre las tuberías será de 0.2 m, La cantidad de suministros será para cambio de dirección o
una distancia de 30 m. La profundidad de la tubería que se conectará entre registros debe ser de 0.30
del NPT.

Trabajos de acometida para fibra óptica: incluye tubo Conduit galvanizado pared gruesa de 1 1/4" marca
omega o RYMCO, mufa de acometida de 1 1/4" tubo Conduit PVC pesado de 1". Conector de 1 1/2" (2
Pzas), cople 1 1 /2" (5 pzas). Contra y monitor de 1 1/2" (1 pza). Incluye: acarreos, elevaciones, tendido,
guía, pegamento PVC, abrazaderas tipo omega, taquetes plásticos, pijas, escaleras, andamios y todo lo
necesario para su correcta ejecución.

5.2.9 Sistema de seguridad física con malla ciclónica

El sistema de seguridad física como elemento principal, su objetivo es delimitar el terreno donde se
desplantará la torre de comunicaciones y sistema fotovoltaico (en sitios donde aplique), con una cerca
de malla ciclónica galvanizada de 2.40 m de altura como mínimo, con base en la geometría y
dimensiones del proyecto para cada sitio y apegada a la especificación CFE-SISF01 “Lineamientos y
Especificaciones generales de Sistemas Integrales de Seguridad Física para Subestaciones”. Este
concepto se refiere a la construcción de los elementos que salvaguarden y mitiguen los riesgos en las
instalaciones de CFE.

Coordinación de Proyectos de
Página 17 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

El concepto incluye:

 Trazo, nivelación, excavación de terreno natural en cualquier tipo de material y relleno

compactado.
 Construcción de dala de desplante de 15x25 cm de concreto de f'c = 14,7 MPa (150 kg/cm2),
con agregados máximos de 19 mm (3/4") y armado con cuatro varillas del #3 de fy = 412 MPa
(4200 kg/cm2) y estribos del #3 de fy = 247 MPa (2520 kg/cm2) a cada 20 cm. La malla deberá
quedar ahogada en la dala a una profundidad mínima de 10 cm.
 Instalación, tensado, nivelado y fijado de malla ciclónica de alambre galvanizado calibre No. 10,
con abertura de 5.1x5.1 cm, con cuatro alambres longitudinales galvanizados calibre No. 10,
fijados para dar rigidez a la malla.
 Hincado, nivelación y fijado de postes galvanizados para la sujeción de la malla a cada 3,00 m
ahogados en una sección de 30x30x60 cm de concreto f'c = 14,7 MPa (150 kg/cm2). Cada tres
módulos se colocará un poste de 76,2 mm (3") de diámetro, los demás serán de 63,5 mm (2 1/2").
 Fabricación de soporte tipo "Y" del mismo diámetro del tubo vertical y atornillado al mismo tubo,
así como cuatro alambres de púas galvanizado calibre No. 10 en cada brazo del soporte.
 Suministro e instalación de concertina calibre 12.5
 Instalación de retenidas horizontales en toda la longitud de la cerca, las cuales serán de tubo
galvanizado de 50,8 mm (2") de diámetro, mismos que se fijarán a los postes verticales.
 Las puertas de acceso consistirán en los mismos elementos que la cerca y su dimensión será de
2.5 x 2.40 metros.
 Malla ciclónica de alambre galvanizado por emersión en caliente, calibre 12.5 con abertura de
55 x 55 mm altura de 2.40 m. acabado entorchado en un extremo y nudo en el otro. La malla se
sujetará a los postes de arranque o esquineros por medio de soleras galvanizadas de 3/16"x3/4"
esp. entretejida cada tres rombos, unida a los postes con abrazaderas de tensión, tornillos y
tuercas cadminizadas a cada 0.45 m.
 Poste esquinero en tubo galvanizado de 2 1/2" diámetro cedula 40 y altura de 3.50 m (0.65 m
ahogado en dala de concreto) con capucha simple. Se colocarán 3 líneas de alambre de púas
galvanizado cal. 12.5 trenzado en 2 hilos con 4 púas sujetadas a poste con abrazaderas de
arranque tornillos y tuercas cadminizadas.
 Poste intermedio en tubo galvanizado de 2" diámetro cédula 40 y altura de 3.00 m (0.65 m
ahogado en dala de concreto), con capucha ochavo, la malla se sujetará al poste con alambre
galvanizado a cada 0.45 m.
 Barra superior, intermedia e inferior en tubo galvanizado de 1 5/8" diámetro cédula 40. La unión
con postes esquinero o intermedios será con coples simples para tubo de 1 5/8" diámetro,
abrazaderas de arranque, tornillos y tuercas cadminizadas. La malla se sujetará a las barras con
alambre galvanizado a cada 0.50 m.
 Puertas y portones. Se forman con una o dos hojas dependiendo de la configuración del sitio y
cada una estará formado con marco de tubo Ø 2" y los siguientes elementos galvanizados.

Coordinación de Proyectos de
Página 18 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

 La malla ciclónica se debe conectar al anillo general del sistema de tierras al menos en 6 puntos.

Como parte de este concepto, el Contratista en sus costos indirectos debe incluir el suministro,
habilitado, colocación y mantener en buen estado los tapiales (obra falsa provisional) que servirá para
delimitar el área de los trabajos, evitando afectar instalaciones y construcciones aledañas, así como la
afectación a terceros y cercados provisionales durante el proceso de la obra civil y electromecánica
considerando lo siguiente:

 La ubicación de los tapiales se definirá en sitio por parte de la Supervisión de CFE en común
acuerdo con el Contratista.
 Suministrar, habilitar e instalar los tapiales en el perímetro del área de los trabajos, deben ser
construidos con madera de triplay de tercera, debidamente reforzados con duelas y barrotes de
madera. En caso de que el Contratista proponga algún otro tipo de material, este debe ser de la
misma calidad o superior a la antes indicada, y debe someter a revisión y aprobación de CFE
para su instalación.
La instalación, fijación y/o arriostramiento debe de ser de tal forma que se garantice su
estabilidad y seguridad durante la duración de los trabajos, permitiendo además el libre tránsito
de los peatones en la parte exterior del predio.
 Conservar en buenas condiciones los tapiales y cercados durante el tiempo que dure la ejecución
de los trabajos. La ubicación de dichos elementos debe ser en el perímetro de la zona de los
trabajos. La localización y materiales de los tapiales y cercados deben ser revisados y autorizada
por la CFE.
 Cuando la CFE lo considere necesario, el Contratista deberá retirar los cercados o tapiales
provisionales, parcial o totalmente, según se le indique.

Como parte de la integración del precio unitario el Contratista debe incluir el suministro y colocación total
de varillas, suministro y fijación con alambre recocido, además el suministro y colocación de dobleces,
traslapes, silletas, separadores, desperdicio por corte y manejo y ganchos.

5.2.10 Sistema de seguridad física con block de concreto

Este concepto será definido por la CFE cuando por ubicación de los sitios se requiera de un sistema de
seguridad física con block de concreto.

Estos elementos tienen como función principal proteger a las instalaciones donde se ubica la torre de
telecomunicaciones y servirá también para instalar el sistema de detección de intrusión y letreros de
advertencia.

Cuando CFE TEIT determine la aplicación de un Sistema de seguridad física a base block de concreto,
el Contratista debe aplicar lo siguiente:

El diseño de estos elementos se debe ajustar a las Especificaciones de Diseño y Construcción de

Subestaciones CPTT-GT-001-95 y CPTT-GT-002-95, respectivamente, CPTT-SISF01 LINEAMIENTOS Y
ESPECIFICACIONES GENERALES DE SISTEMAS INTEGRALES DE SEGURIDAD FÍSICA PARA
SUBESTACIONES

Coordinación de Proyectos de
Página 19 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

Los conceptos que comprende el suministro y construcción se describen a continuación. Serán de block
sólido con un espesor de 15 cm y altura total de 2.60 mts. (barda Tipo A), 3.20 mts. (barda tipo B) ó 5,00
m (barda tipo C).

Considerar lo siguiente:

 Limpieza, trazo y nivelación.

 Excavación de cepa en cualquier tipo de material, para alojar cimentación.
 Cimbra y descimbrado acabado común, con separadores, polines, yugos, estacas, etc.
 Habilitado y colocación de acero de refuerzo de fy = 4000 kg/cm2 según el diámetro especificado,
para todas las estructuras de concreto armado.
 Elaboración y colocación de concreto hecho en obra de f'c = 200 kg/cm2, con agregados máximo
de 19 mm (3/4"), vaciado con carretillas, botes, vibrado y curado.
 Relleno compactado en capas de 15 cm de espesor con material producto de la excavación
hasta alcanzar 14,7 kN/m3 (1,5 ton/m3) de PVSM, con humedad óptima.
 Construcción de muro de block sólido de 15x20x40 cm (NMX–C–441–ONNCCE-2005), junteado
con mortero–cemento arena 1,5, en juntas de 1,00 cm de espesor, acabado común o aparente
(solo para subestaciones urbanas), con una altura acorde al tipo de barda especificado.
 Construcción de castillos de 20x20 cm para las Bardas Tipo A y B, y de 20x30 cm para la barda
Tipo C. Se usará cimbra acabado común con chaflanes en solo dos esquinas y descimbrado. La
distancia entre castillos deberá ser de 3.00 m centro a centro; a cada 30 m se dejará una
separación de 2 cm entre castillos.
 Construcción de dalas de cerramiento de 20x20 cm para las Bardas Tipo A, B y C. Se usará
cimbra acabado común con chaflanes en solo dos esquinas y descimbrado.
 Construcción de dala intermedia de 20x30 cm para la Barda Tipo C; Se usará cimbra acabado
común con chaflanes en solo dos esquinas y descimbrado.
 Colocación y tensado de cuatro alambres de púas nuevos calibre No. 10 en cada brazo del
soporte.
 Acarreo de material, vibrado, curado, cortes, traslapes, dobleces, desperdicios, soldadura,
limpieza del lugar, retiro del material sobrante hasta donde lo indique CFE, equipo, herramienta,
mano de obra y todo lo necesario para la ejecución total del concepto.
 Construcción de puerta de perfil PTR tipo “B” asociado a la altura de barda requerida.

Como parte de la integración del precio unitario el Contratista debe incluir el suministro y colocación total
de varillas, suministro y fijación con alambre recocido, además el suministro y colocación de dobleces,
traslapes, silletas, separadores, desperdicio por corte y manejo y ganchos.

Este concepto incluye los planos de construcción, suministro, obra, instalación del sistema de seguridad
física.

Coordinación de Proyectos de
Página 20 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

5.2.11 Caseta para baterías y gabinetes

Cuando así lo defina CFE el diseño se debe realizar de acuerdo con lo indicado en la especificación
CFE C0000-13 “Edificios y casetas para subestaciones eléctricas” considerando lo siguiente:

 La estructura principal debe ser a base de marcos rígidos y losas macizas de concreto reforzado
f´c= 24.50 MPa (250 kg/cm2) con acero de refuerzo fy=411.87 MPa (4200 kg/cm2).
 Los muros deben ser a base de block macizo.
 Las puertas de acceso para personas y equipos a la caseta deben ser metálicas construidas a
base de un bastidor acero galvanizado y tablero de lámina galvanizada rolada en frio calibre 20,
ensamblada con engarces y adhesivos sin ningún tipo de soldadura terminada con anticorrosivo
y pintura auto motiva color gris perla. Asimismo, se debe incluir el aislamiento a base de lana
mineral, barra de pánico para apertura desde el interior, cerradura por el exterior, cierra-puertas
y bisagras.
 La losa de la azotea debe tener una pendiente mínima de 5% para drenar los escurrimientos
pluviales de manera superficial. Asimismo, se debe incluir la instalación requerida para no
descargar sobre las trincheras.
 La losa de la azotea se debe aislar térmicamente con espuma de poliuretano de acuerdo con lo
dispuesto a la especificación CFE C0000-13.
 El piso terminado debe ser de concreto armado con terminado de pulido integral y acabado de
pintura epóxica antiderrapante.
 La edificación debe ser cerrada y no debe de incluir ningún tipo de ventana.
 Instalación de una escalera marina con aro de protección a base de perfiles de acero
galvanizados por inmersión en caliente para acceso a la azotea para labores de inspección y
mantenimiento.

5.2.12 Documentos y planos de construcción de obra civil

Este concepto se refiere a la información que el Contratista debe desarrollar para la adecuación de los
sitios y corresponde a los planos de construcción complementarios de caminos de acceso, terracerías,
drenajes, obras de arte, trincheras, registros, ductos, sistema de seguridad física.

El Contratista como parte de este concepto debe considerar la integración de la información requerida
de carpeta del Proyecto Ejecutivo. Los documentos deben ser entregados a la CFE para su revisión y
validación correspondiente.

5.3 Alcances de Obra Electromecánica.

5.3.1 Estructura autosoportada

Este concepto considera el montaje de la estructura autosoportada con todos sus accesorios indicados
en el kit que la EPS CFE Distribución entregará al Contratista, incluye el montaje del conjunto de herrajes
para antenas RF y MW.

Coordinación de Proyectos de
Página 21 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

Instalar los herrajes para el montaje de los equipos base de comunicaciones. Los herrajes deberán estar
preparados para uso exterior.

5.3.2 Sistema de puesta a tierra en los sitios de telecomunicaciones

Como parte de este concepto, el Contratista debe diseñar el sistema de puesta a tierra del sistema
integral considerando los materiales aportados por EPS CFE Distribución y el estudio de resistividad
eléctrica del sitio para entregarlo al administrador del Contrato y de ingeniería para la revisión y
validación correspondiente.

Los sistemas y los conductores de circuito son puestos a tierra para limitar las sobretensiones eléctricas
debidas a descargas atmosféricas, transitorios en la red o contacto accidental con líneas de alta tensión,
y para estabilizar la tensión eléctrica a tierra durante su funcionamiento normal. Los conductores de
puesta a tierra del equipo se unen al conductor puesto a tierra del sistema para que ofrezcan un camino
de baja impedancia para las corrientes eléctricas de falla, y que faciliten el funcionamiento de los
dispositivos de protección contra sobre corriente en caso de falla a tierra.

El sistema de puesta a tierra debe ser por medio del método de punto único de conexión a tierra, en
donde todos los elementos de telecomunicaciones y equipo eléctrico estarán bajo un acoplamiento
capacitivo.

Los componentes para el sistema de tierras deben considerarse como mínimo:

 Soporte y bajante para pararrayos.

 Electrodos de aterrizamiento.
 Anillo general de sistema de tierras podrá ser a base de:
 Tira metálica de Zinc de 1 ½” ancho y de 0.06” de espesor, con doble recubrimiento
electrolítico, el primero de cobre y el segundo de estaño y sello anticorrosivo al final,
capacidad de corriente rcm de corto circuito a 8 ciclos superior a 39 kA, soldable
exotérmicamente sin necesidad de grapa.
 La CFE indicará el material para el anillo general considerando:
− Cable concéntrico de cobre desnudo calibre 4/0 AWG de 19 hilos temple suave,
clase de cableado “B”.
− Cable 7 toroides de 19 hilos en acero galvanizado de 7/16”, aislado con forro de
policloruro de vinilo (PVC).
 Barras de tierras (superior e inferior).
 Bajantes de Barras.
 Soportes y escalerillas.
Alcance del sistema:

Coordinación de Proyectos de
Página 22 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

 Todos los componentes deben estar conectados al menos en un punto del anillo general. La
conexión debe realizarse considerando:
 Tira metálica de Zinc de 1 ½” ancho y de 0.06” de espesor, con doble recubrimiento
electrolítico, el primero de cobre y el segundo de estaño y sello anticorrosivo al final,
capacidad de corriente RCM de corto circuito a 8 ciclos superior a 39 kA, soldable
exotérmicamente sin necesidad de grapa.
Para mayor detalle, consultar el plano del anexo “A.5.-Plano del Sistema de Tierras” de este
documento.
 El cable de puesta a tierra del pararrayos debe instalarse en la pata opuesta al cable de tierra de
los equipos de telecomunicación y conectarse directamente a un electrodo y al anillo general.
 Colocación del sistema de tierras para pararrayos incluido en el KIT de la estructura entregado
por CFE, incluye su instalación de materiales a partir de NPT hasta el electrodo y anillo general,
así como el uso de moldes para soldadura exotérmica.
 Sistema de tierras: Anillo y Delta de tierras, excavación de zanja para delta de tierra física,
considerando tiras metálicas de Zinc de 1 ½” ancho y de 0.06” de espesor, con doble
recubrimiento electrolítico, el primero de cobre y el segundo de estaño y sello anticorrosivo al
final, capacidad de corriente RCM de corto circuito a 8 ciclos superior a 39 kA, soldable
exotérmicamente sin necesidad de grapa. Con conectores ponchables y zapatas de doble ojillo,
soldadura exotérmica para conexión con derivación en paralelo, en paralelo horizontal, cable de
paso a varilla y conexión de cable a superficie de acero (PC, PT, GY, y VS) para varilla Coperweld,
relleno con saco de químico GEM o GAP.
 La bajante del sistema de tierras de los equipos de telecomunicaciones entre las barras de tierras
y la conexión al anillo general se debe considerar: i) cable de acero 5/46” como mínimo ó ii) cable
de cobre 2 AWG, ambos forrados.
 Instalación de cable para aterrizaje: Trenza de cobre flexible de 1” 1/2 x 18 con zapatas estañado
doble ojillo en ambos extremos.
 Instalación de tubo mástil para pararrayos de corona dipolo en aluminio, incluyendo mástil dura
aluminio de 12 cm de diámetro y 3 m. de largo, 2 unicanales de sujeción, 2 tornillos tipo u, tuercas
y rondanas. instalación a una altura máxima de 60 m promedio en torre de telecomunicaciones.
 Instalación de 2 placa de tierra de cobre estañado o bien de aleación Zn+Cu+Sn de 20”x4”x1/4”
con perforaciones estándar con 2 aisladores tipo manzanas aisladas, con cubierta de grasa
dieléctrica.
 Instalación de delta de sistemas de tierras 3 varillas tipo rehilete para cascada de tierras o 3
varillas tipo copperweld de 5/8” por 3.50 metros con 50 kilos de químico intensificador para bajar
la resistencia del terreno tipo GAP y registro de tierras con tapa verde, 2 electrodos químicos
para sistemas de cómputo grafito 0.90 x 0.25 metros y un electrodo químico registrable o bien
tipo copperweld de 5/8” por 3.50 metros con 50 kilos de químico intensificador para bajar la
resistencia del terreno tipo GAP y registro para tierra con tapa verde.

Coordinación de Proyectos de
Página 23 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

 Instalación de electrodo tipo “Chem-Rod” para cualquier sistema de telecomunicaciones y

equipo electrónico y un electrodo tipo copperweld de 5/8” por 3.50 metros con 50 kilos de
químico intensificador para bajar la resistencia del terreno tipo GAP y registro de tierras con tapa
verde.
 Colocación de químico intensificador para bajar la resistencia del terreno GAP o GEM a razón de
10 kilos por metro de zanja por donde se instale el conductor en la tierra.
 Cuando la propuesta del sistema de tierras sea con tira metálica de Zinc se aceptan las uniones
mecánicas con conectores bimetálicos “estañado”, uniones ponchables y uniones soldables con
soldadura exotérmica-conduweld, excepto donde se indique un alcance diferente y cumplir con
la norma internacional UL-467.
 El sistema de tierras a utilizar será determinado por el estudio de resistividad realizado por el
contratista en cada uno de los sitios.

Consideraciones generales del pararrayos

Incluye el montaje del sistema de una punta pararrayo tipo dipolo corona con ángulo de protección de
72° y una corriente máxima de 40,000 A, con la finalidad de proteger los impactos directos el área de
cobertura, para evitar daños a las personas y estructuras, el sistema está calculado para conducir la
energía durante la formación del rayo desde la parte superior hasta la tierra física.
Para la sujeción de cables se debe usar exclusivamente cinturones metálicos (panduit o similar) incluye
suministro e instalación.
En la cúspide de torres autosoporladas, arriostradas, estructuras especiales y monopolos se colocará
un tramo triangular T-45 de aproximadamente con un tubo de 64 mm de diámetro con longitud total de
1.00 m en su extremo superior, para recibir la barra de descarga que incluye el anilló equipotencial, la
cual deberá tener un ángulo de protección substancial mínimo de 72° y acoplada a un mástil de
duraluminio de 50 mm de diámetro y 3.00 m de longitud, el mástil deberá sujetarse al tubo de 64mm por
medio de un herraje galvanizado o de aluminio y abrazaderas metálicas dobles o abrazaderas en "U"
atornillables.
Durante el proceso de obra civil se deberá dejar ahogado un electrodo para la conexión del cable de
pararrayos el cual deberá ubicarse del lado opuesto a la cara por la cual baja la cama guía de onda.
Se deberá conectar un cable THW calibre No.2/0 en la parte inferior del pararrayos por medio de un
prisionero, dicho cable deberá ser sujetado en toda su trayectoria a una de las patas de la torre mediante
cinchos metálicos inoxidables a cada metro y conectarse con soldadura Cadweld exotérmica la cola de
tierra destinada para dicho fin, incluye suministro e instalación.

La unidad de medición para todos los trabajos incluidos en esta especificación es la SISTEMA.

Cargos incluidos en el precio unitario:

 Colocación del Sistema de tierras para pararrayos incluido en el KIT de la Estructura entregado
por CFE, incluye el suministro e instalación de materiales a partir de NPT hasta las contra antenas,
así como el uso de moldes para soldadura exotérmica.

Coordinación de Proyectos de
Página 24 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

 Sistema de tierras: Anillo y Delta de tierras, excavación de zanja para delta de tierra física,
considerando tiras metálicas de Zinc de 1 ½” ancho y de 0.06” de espesor, con doble
recubrimiento electrolítico, el primero de cobre y el segundo de estaño y sello anticorrosivo al
final, capacidad de corriente rcm de corto circuito a 8 ciclos superior a 39 kA, soldable
exotérmicamente sin necesidad de grapa. Con conectores ponchables y zapatas de doble ojillo,
soldadura exotérmica para conexión con derivación en paralelo, en paralelo horizontal, cable de
paso a varilla y conexión de cable a superficie de acero (PC, PT, GY, y VS) para varilla Coperweld,
relleno con saco de químico GEM.
 La bajante del sistema de tierras de los equipos de telecomunicaciones entre las barras de tierras
y la conexión al anillo general se debe considerar: i) cable de acero 5/46” como mínimo ó ii) cable
de cobre 2 AWG, ambos forrados.
 Instalación de cable para aterrizaje: Trenza de cobre flexible de 1” 1/2 x 18 con zapatas estañado
doble ojillo en ambos extremos.
 Instalación del tubo mástil pararrayos, el cual forma parte del suministro de CFE: Pararrayos
corona dipolo en aluminio, incluyendo mástil dura aluminio de 12 cm de diámetro y 3 m. de largo,
2 unicanales de sujeción, 2 tornillos tipo u, tuercas y rondanas. instalación a una altura máxima
de 60 m promedio en torre de telecomunicaciones.
 Instalación de 2 placas de tierra o bien de aleación Zn+Cu+Sn de 20”x4”x1/4” con perforaciones
estándar con 2 aisladores tipo manzanas aisladas, con cubierta de grasa dieléctrica.
 Instalación de delta de sistemas de tierras 3 varillas tipo rehilete para cascada de tierras en
retenidas o 3 varillas tipo copperweld de 5/8” por 3.05 metros con 50 kilos de químico
intensificador para bajar la resistencia del terreno tipo GAP y registro de tierras con tapa verde,
2 electrodos químicos para sistemas de cómputo grafito 0.90 x 0.25 metros y un electrodo
químico registrable o bien tipo copperweld de 5/8” por 3.05 metros con 50 kilos de químico
intensificador para bajar la resistencia del terreno tipo GAP y registro para tierra con tapa verde.
 Instalación de electrodo tipo “chem-rod” para cualquier sistema de telecomunicaciones y equipo
electrónico y un electrodo tipo copperweld de 5/8” por 3.05 metros con 50 kilos de químico
intensificador para bajar la resistencia del terreno tipo GAP y registro de tierras con tapa verde.
 Colocación de químico intensificador para bajar la resistencia del terreno GAP o GEM a razón de
10 kilos por metro de zanja por donde se instale el conductor en la tierra.
 Carga, acarreo y descarga de todos los materiales, personal, equipos y herramienta necesarios
para la correcta ejecución de los trabajos desde el almacén de obra al sitio de los trabajos por
los medios que considere necesarios, deberá tomar en cuenta la topografía de la zona,
condiciones climatológicas, vías de comunicación, condiciones de los caminos de acceso para
llegar al sitio de la torre, etc.
 Todos los cargos por el suministro de todo lo requerido en cuanto a materiales, mano de obra,
herramienta, maquinaria y equipo necesario hasta el sitio de la obra para la ejecución de este
concepto.
 Equipo de seguridad para todo su personal.

Coordinación de Proyectos de
Página 25 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

 Jornal necesario para el personal especializado encargado del desarrollo de las actividades que
se ejecutarán para culminarlas en tiempo y forma.
 El desarrollo de memorias de cálculo, planos de construcción de los sistemas de puesta a tierra
considerando el estudio de resistividad eléctrica aparente de cada sitio.
 Aplicación del cumplimiento a requisitos de los Sistemas de Gestión calidad, Ambiental y
seguridad y salud en el trabajo.
El Contratista debe considerar en su oferta técnica – económica su instalación y pruebas; Cuando los
materiales del sistema de puesta a tierras resultado del diseño desarrollado por el Contratista sean
insuficientes, la diferencia de éstos debe suministrada por el Contratista previo a aceptación y validación
por escrito por el Área administradora del Contrato.
Suministro de materiales del sistema de tierras aportado por CFE EPS Distribución:

No. Concepto Cantidad Unidad

01 Cinta metálica para torre de telecomunicaciones de 1 1/2" de ancho 80 m

02 Químico intensificador, envasado en sacos plastificado con 640 kg

capacidad máxima 25 kg

03 Barra de tierra de aleación de 20” x 4” x ¼” con perforaciones 1 Barra

estándar, con 2 aisladores tipo manzanas aisladas

04 Juegos de 2 trencillas para aterrizar las puertas de la entrada de 10" 2 Juego

con zapatas ponchables y tornillos galvanizados de punta de broca
de 1/4" por 1"

05 Electrodos de tierra de 5/8" por 3.05 m. 5 Pieza

06 Químico intensificador para registros de tierra 250 kg

07 Registros para tierra con tapa verde 5 Pieza

08 Cargas para soldar exotérmicamente la cinta metálica a la pata de la 5 Cargas

torre

09 Cargas para soldar exotérmicamente la cinta metálica a la zapata de 3 Cargas

cimentación

10 Cargas para soldar exotérmicamente la cinta metálica "en "T" para las 9 Cargas
derivaciones de la malla a los puntos a aterrizar

11 Cargas para soldar exotérmicamente la cinta metálica a electrodo de 5 Cargas

tierra de 5/8"

12 Spray para galvanizar en frío la soldadura sobre la estructura y 1 1 Pieza

recubrimiento anticorrosivo

Coordinación de Proyectos de
Página 26 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

Nota: Los moldes para realizar las conexiones con la soldadura exotérmica, deberán ser suministrados
por el contratista y ser compatibles con el suministro de CFE de los materiales antes citados.

5.3.3 Servicios propios

Los componente del suministro e instalación del sistema de servicios propios comprenden:

Centro de carga bifásico modelo

QO612L100RB NEMA 3R
o IP65 Marca Square D o similar 2 - 6 AWG (2xF)
1 - 6 AWG (1xN)
Cable de Aluminio
2 - 6 AWG - AL, 2XF 2 - 6 AWG - AL, 2XF 2 - 6 AWG - AL, 2XF DPU40D-1
1 - 6 AWG -AL, 1XN 2 x 70 A Tubería 1 - 1 41"
1 - 6 AWG -AL, 1XN Medidor 1 - 6 AWG -AL, 1XN
CONDUIT - 2 21" CONDUIT - 2 12" CONDUIT - 2 12"
2 x 100 A
ACOMETIDA
DC DC
C.F.E. Futuro
Interruptor de seguridad
2 x 100 A
Cable de Tierra
8 AWG Cobre verde Futuro
CONDUI T 1 12 "

Futuro 1- 6 AWG

Futuro

Anillo de
Futuro tierra

Cable de
7
tierras 16 "
Acero

 El suministro e Instalación del sistema de servicios propios subterráneo:

 A partir de la acometida del suministrador se utilizará 2-6 AWG (1XF) y 1-6 AWG (N) de aluminio
a un interruptor de seguridad 2x100 A, a un centro de carga con barra a tierra de 12 circuitos,
125 A (ACDB) IP65.
 Conduit servicio pesado de 2 1/2'' para ducto de acometida eléctrica subterránea.
 Conexiones tipo CM-600, incluye conector múltiple, manga termo-contráctil, manga aislante
removible, conector tipo zapata. Cable de cobre AWG (30 metros) calibre 4 (color blanco para
neutro, color distinto a blanco para fases).
 Conector mecánico para varilla de tierra de 13 mm.
 Varilla de tierra de 3 metros de largo, 13 mm de diámetro.
 Tubo Conduit de 1 1/4'' para fibra óptica.
 Cable de cobre AWG del número 6 (para neutro y fases)
 Base de medición redonda 4 terminales de 100 amperes con quinta terminal.
 Salida a tierra flexiducto de 1/2''.
 Alambre aislado calibre 8 AWG color verde.
 Conector mecánico para varilla de tierra de 16 mm.
 Varilla de tierra de 3 metros de largo, 16 mm de diámetro, con resistencia máxima de 25 Ohm.

Coordinación de Proyectos de
Página 27 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

 Centro de carga bifásico modelo QO612L100RB Marca SQUARE D o similar.

 Tubería eléctrica de PVC de 1 1/4'' desde alimentación eléctrica hasta registro eléctrico.
 Tubería eléctrica de licuatite de 1 1/4''.
 Tubo Conduit HDPE liso de 2"Ø para instalación a futuro de fibra óptica.
 Bastidor tipo pedestal con placa base de 40 cm x 40 cm con espesor de 1/2'' de espesor con 4
atizadores de refuerzo de 12 cm x 12 cm, tubular de 2 1/2'' de diámetro x 1.50 m de altura cédula
30, que incluya 4 barrenos de 1/2 '' en la placa base, todo esto galvanizado por inmersión en
caliente.
 Gabinete de acero galvanizado de 50 cm x 55 cm x 16 cm, calibre 22 reforzado con ángulos de
1 1/2'' x 1/8'' con 2 bisagras de barril de 1/2'' y 1 portacandado para candado multilock y 4 mallas
de acero tipo tejido de 5 cm de diámetro.
 Abrazadera Unicanal para tubo de 1 1/4'' de 20 cm con herraje de sujeción al tubo de 2 1/2''.
 Dos interruptores termomagnéticos de 2 polos, 2x100 A de la marca SQUARE D o similar.
 UN interruptor termomagnético de 2 polos, 2x70 A de la marca SQUARE D o similar.
Este concepto también incluye la instalación del sistema eléctrico desde gabinete de servicios propios:
 Colocación de tubería eléctrica de licuatite de 1 1/4''.
 Charola tipo escalera de aluminio de 12''. - 16 piezas de Herraje solera CGO de 74.6 cm de largo
y espesor de 4 cm, con patas de 12.4 cm a cada lado 2 barrenos de 1/2'' en cada pata para su
sujeción a estructura mediante abrazaderas tipo U de 3/8'', con 9 barrenos de 1/2'' en parte
frontal.
 Tubería eléctrica de PVC de 1 1/4''.
 Cinchos de acero inoxidable de 4.6 mm x 300 mm para sujeción de tubería PVC en solera.
 Cable de uso rudo de 2x14 para alimentación eléctrica de luz roja.
 Cinchos de acero inoxidable de 4.6 mm x 300 mm para sujeción de cable de uso rudo a
estructura a cada metro de distancia.
Lo anterior tal como se indica en planos de proyecto, manuales y fichas técnicas del fabricante.

5.3.4 Sistema de iluminación de obstrucción de telecomunicaciones

Este concepto incluye el suministro e instalación del sistema de iluminación con luces de obstrucción.
El sistema de iluminación con luces de obstrucción podrá estar conformado como un solo elemento o
bien como elementos independientes para ambos casos, se deben cumplir con los requerimientos
técnicos especificados a continuación:

 Luces de obstrucción tipo L-810 doble dispositivo, color rojo, encendido fijo, 118 candelas de
intensidad, control de encendido por foto celda calibradas a 54 luxes, con una autonomía de 20
días mínimo. Las características de las luces de obstrucción deben cumplir con los

Coordinación de Proyectos de
Página 28 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

requerimientos establecidos por la Dirección General de Aeronáutica Civil – Dirección de

Aeropuertos, referente al balizamiento de obstáculos.
 Paneles fotovoltaicos mono cristalinos de 130 W, provisto de cristal grueso que soporte impactos
de granizo, cargas de nieve y de viento, con protección contra rayos UV, montados sobre marcos
de aluminio anodizado resistentes a la corrosión,
 Tres baterías de ciclado profundo (gel) libre de mantenimiento de 12 VCD/118 A-h. El sistema de
baterías se alojará en el interior de la estructura, apoyada en una rejilla tipo Irving con las
dimensiones suficientes para que sobre ésta descanse el sistema en mención,
 Controlador regulador de carga de 30 Amps, salida en Vcd para cargar baterías,
 Inversor de voltaje CD-CA 220/127 VCA-60 HZ,60 W (compatible con el tipo de lámpara a utilizar)
 Gabinete de acero inoxidable para el resguardo y protección electromagnética de componentes
de estado sólido,
 El sistema de fijación de todos los accesorios del sistema de iluminación (galvanizados por
inmersión en caliente) para sujeción de gabinetes, paneles fotovoltaicos y lámparas (con
tornillos),
 Cable de cobre blindado de 2 x 10 blindaje de cobre o cable de aluminio calibre 2/0 AWG. Las
longitudes necesarias de cables deben calcularse de acuerdo a la posición final de los elementos
de fijación de los equipos,
 Tubería aluminio de ¾” y condulet para luces de obstrucción, suministro de manga de aluminio
para segundo blindaje,
 suministro de electrodo con orientación magnética y acoplador anisotrópico con circuito tanque
para bajar impedancia y obtener cero lógico y suministro de cables de aluminio 2/0 awg o
equivalente, incluye manga para blindaje.
 Considerar iluminación infrarroja (IR): compatibilidad NVG/NVIS según la norma FAA AC
150/5345-43-F, tipo LED, clasificación de supresión de sobretensiones de 25 kA para protección
contra rayos e instalación directa a tierra. Monitoreo de contacto seco (día, noche, marcador,
PED, GPS, alarmas de comunicación y estado del modo).
 Suministro e instalación de sistema de iluminación con luces tipo OL-810 doble en cúspide de la
torre según el código de AFAC y la NOM CO DA-01/2010, base para fotocelda, 2 cables de Uso
RUDO calibre14 AWG 600V 60° y fotocelda.
Cuando el kit de la torre sea aportado por CFE, el Contratista debe considerar en su oferta técnica –
económica la instalación y pruebas del sistema únicamente.

5.3.5 Balizamiento en la torre

Aplicación de pintura del kit entregado por CFE considerando el criterio de balizamiento diurno, que
consiste en el pintado de la torre en 7 franjas horizontales repartidas en toda la longitud de la estructuran
alternando los colores blanco y naranja (RAL 2001) internacional, de acuerdo con el dictamen de la
DGAC, considerando el siguiente procedimiento.

Coordinación de Proyectos de
Página 29 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

 Limpiar la superficie aplicando el método CFE-LSO indicado en la especificación CFE D8500-01,

 Preparar la superficie aplicando un mordentador CFE-P17, de acuerdo con la especificación CFE

D8500-02, a un espesor seco de 13 µm,

 Aplicación de acabado epóxico altos solidos CFE-A3 en color NARANJA (RAL 2001) de acuerdo
con el dictamen internacional de la DGAC, en un espesor seco de 125 micras de acuerdo con
las especificaciones CFE D8500-01 y CFE D8500-02. Pintando 4/7 de la torre intercalando con el
color blanco en franjas horizontales repartidas en toda la longitud de la estructura.
 Aplicación de acabado epóxico altos solidos CFE-A3 en color BLANCO (RAL 2001) de acuerdo
con el dictamen internacional de la DGAC, en un espesor seco de 125 micras de acuerdo con
las especificaciones CFE D8500-01 y CFE D8500-02. Pintando 4/7 de la torre intercalando con el
color naranja en franjas horizontales repartidas en toda la longitud de la estructura.

5.3.6 Documentos, memorias y planos de construcción de obra electromecánica

Información que el Contratista debe desarrollar para la adecuación de los sitios y corresponde a los
planos de construcción complementarios, así como memorias de cálculo de todas las instalaciones
ejecutadas, tales como: instalación eléctrica, sistema de tierras, servicios propios Documentos
entregados a la CFE para su revisión y validación correspondiente.

El Contratista como parte de este concepto debe considerar la integración de la información requerida
de carpeta del Proyecto Ejecutivo. Los documentos deben ser entregados a la CFE para su revisión y
validación correspondiente.

6 Instalación de antenas de telecomunicaciones en infraestructura existente.

Para la instalación de antenas (equipos) de telecomunicaciones en infraestructura existente de CFE se

debe cumplir con los siguientes documentos técnicos vigentes emitidos por la EPS CFE Transmisión: i)
CUATIPS-LT-01, Versión 1, de fecha Octubre del 2017, “Lineamientos técnicos instalación de los
dispositivos de telecomunicaciones inalámbricas en estructuras de líneas de alta tensión” y ii) CUATIPS-
IT-01, Versión 1, “Lineamientos técnicos instalación de dispositivos inalámbricos en la infraestructura de
telecomunicaciones, edificios y terrenos”.

En el anexo “A.7.- Instalaciones conforme a los requerimientos CUATIPS” de este documento se integran
tres ejemplos donde se identifican los criterios y alcances solicitados por la EPS CFE Transmisión.

6.1 Estructuras de líneas de transmisión de alta tensión.

Este concepto será definido por la CFE cuando se requiera instalar las antenas de radiofrecuencia en
torres de transmisión existentes.

Se podrán instalar antenas de telecomunicaciones solamente sobre la cara transversal y teniendo como
limite el elemento principal de la estructura, contando previamente con el dictamen técnico de
compatibilidad, teniendo como límite una distancia vertical de 3 m o más, por debajo de la grapa de
suspensión de sujeción del cable y/o del puente del conductor inferior. Ver planos 1, 2, 5 y 6 (CUATIPS).

Coordinación de Proyectos de
Página 30 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

En el análisis realizado en el dictamen técnico de compatibilidad para este tipo de instalación se vigila
la seguridad del personal del Transportista y/o terceros en el mantenimiento/restablecimiento de las
líneas de alta tensión, priorizando la continuidad del servicio eléctrico.

La cama guía de onda o ducto deben contener en su interior los cables hacia el gabinete y tener un
medio de sujeción a la estructura tal que no dañe el material de recubrimiento ni genere par galvánico
y/o puntos de corrosión.

Nota: Los trabajos de instalación o mantenimiento de los dispositivos de telecomunicaciones no se

deben realizar en condiciones climatológicas adversas.

Cuando se requiera el dispositivo de sujeción para instalación de antenas RF, el Contratista debe
fabricarlo conforme al plano: CFETEIT-TT-DICLT-PL-SU-01, “Soporte para antenas en torres de ángulo
(2” hasta 8”)”, Revisión 0, octubre 2022. Adjunto a este documento.

6.2 Estructuras de centros de trabajo de CFE.

Este concepto será definido por la CFE cuando se requiera instalar las antenas de radiofrecuencia en
repetidores y torres de telecomunicaciones existentes en las subestaciones o centros de trabajo de la
CFE y serán indicadas en el catálogo de conceptos del sitio.

Las opciones de instalación para los dispositivos:

6.2.1 Repetidores, Torres de telecomunicación

En infraestructura existente en repetidores, edificios y terrenos para la instalación de dispositivos de

telecomunicaciones, siempre que dichos dispositivos no interfieran en la operación de los sistemas de
comunicaciones y maniobras de mantenimiento del Transportista, para ello la EPS CFE Transmisión y/o
EPS CFE Distribución debe emitir la factibilidad respectiva que incluye el Dictamen Técnico de
Compatibilidad.

a) Torre de Telecomunicaciones en Repetidor.

En la torre de telecomunicaciones existente, el Transportista y/o Distribuidor definirá la altura en donde

el Usuario podrá instalar los dispositivos de telecomunicaciones y el espacio de terreno para la ubicación
de gabinetes o caseta prefabricada, previa evaluación de factibilidad. Las instalaciones del Usuario no
deben de obstruir los espacios para maniobras ni caminos de acceso.

La localización de las antenas sobre la torre de telecomunicaciones debe mantener una distancia de
aislamiento indicado en la factibilidad respecto a las antenas del Transportista, para evitar interferencias
con los sistemas existentes. Ver Formato de pre-factibilidad para torres de telecomunicaciones, edificios
y terrenos.

El ingreso al repetidor es controlado y autorizado por el Transportista y/o Distribuidor y por ningún motivo
el Contratista puede tener acceso sin la supervisión del Transportista y/o Distribuidor.

Coordinación de Proyectos de
Página 31 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

b) Torre de Telecomunicaciones en Subestación.

En la torre de telecomunicaciones existente en el predio de una subestación, el Transportista y/

Distribuidor definirá la altura donde el Contratista podrá instalar los dispositivos de telecomunicaciones
y el espacio de terreno para la ubicación de gabinetes, previa evaluación de factibilidad. Las
instalaciones del Contratista no deben obstruir los espacios para maniobras ni caminos de acceso.

La localización de las antenas sobre la torre debe mantener una distancia de aislamiento indicado en la
factibilidad respecto a las antenas del Transportista y/o Distribuidor, para evitar interferencias con los
sistemas existentes. Ver Formato de prefactibilidad para torres de telecomunicaciones, edificios y
terrenos.

El Contratista se debe asegurar de que la altura de las antenas instaladas para este inciso corresponda
al resultado del Dictamen Técnico de Compatibilidad, no se ubiquen a una altura tal que en caso de
caída los dispositivos entren en contacto con los puntos energizados en la subestación y esto ocasione
disturbios tales que pongan en riesgo la continuidad del servicio eléctrico, en el análisis realizado en el
dictamen técnico de compatibilidad para este tipo de instalación se vigila la seguridad del personal del
Transportista y/o terceros en el mantenimiento/restablecimiento, priorizando la continuidad del servicio
eléctrico.

El Contratista debe cumplir con el párrafo anterior de lo contrario se obliga a reubicar los dispositivos de
telecomunicaciones inalámbricas conforme a lo que establezca el Transportista y/o Distribuidor.

6.2.2 Gabinetes dentro del predio del Transportista y/o Distribuidor

La ubicación de los gabinetes será en el área determinada por el Transportista y/o Distribuidor en el
estudio de factibilidad.

La salida de los cables de RF de los gabinetes hacia la torre de telecomunicaciones debe considerar su
trayectoria a través de una porta cablera independiente a la del Transportista y/o Distribuidor y que ésta
no dañe o modifique las características de la infraestructura existente del predio, ni impida las maniobras
de vehículos o paso de personal.

6.2.3 Gabinetes fuera del predio del Transportista y/o Distribuidor

Considerar porta cablera y que ésta no dañe o modifique las características de la barda perimetral del
predio del Transportista y/o Distribuidor, ni impida las maniobras de vehículos o paso de personal.

El Contratista debe instalar la malla de protección de tal manera que impida el acceso al predio del
Transportista a través de la escalerilla o porta cablera.

La cimentación de los gabinetes y/o equipos que instalará el Contratista, debe ser superficial. Por ningún
motivo el Contratista debe modificar el nivel del terreno natural (NTN).

La cerca de protección que el Contratista instale debe considerar como mínimo 0.20 m a cualquier
elemento estructural.

Coordinación de Proyectos de
Página 32 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

De considerar alumbrado artificial el sistema deberá ser localizado en el área disponible para el
Contratista. Por ningún motivo debe instalarse en la infraestructura del predio del Transportista.

7 Componentes del sistema fotovoltaico.

Este concepto será definido por la CFE cuando se requiera instalar las antenas de radiofrecuencia en
torres autosoportadas donde la alimentación del Distribuidor no se tiene disponible.

Los elementos básicos que deben integrar el sistema fotovoltaico para generación y suministro de
energía para alimentación eléctrica en sitios de telecomunicaciones de CFE, se enuncian a continuación
(de manera enunciativa mas no limitativa):

 Celdas fotovoltaicas, paneles solares.

 Estructura de aluminio anodizado para el montaje de los paneles solares.
 Inversores de corriente
 Rectificadores
 Baterías de ciclado profundo
 Controladores solares de carga
 Protecciones eléctricas de la solución
 Canalizaciones, cableado eléctrico, bases y/o soportes para instalación, y materiales necesarios
para instalación y puesta a punto.

La solución debe considerar lo siguiente:

 Un área máxima de 85 m2 de terreno para los paneles solares, un área de 24 m2 (8.0x3.0 m) para
la caseta y un área de 110.25 m2 (10.5 x 10.5 m) para la instalación de la torre de
telecomunicación autosoportada de 42 metros de altura, para un total de 219.25 m2.
 Definición de orientación de los paneles solares.
 Cantidad de paneles solares para generación de energía necesaria para el funcionamiento de
los equipos en el sitio de telecomunicaciones de CFE.
 Protecciones eléctricas de la solución.
 Suministro e instalación de las canalizaciones para cableado eléctrico, principalmente
subterráneas en piso, así como canalizaciones y cableado eléctrico en torre.
 Suministro e instalación de cableado eléctrico y conexiones hacia el equipo de CFE en torre que
aseguren su funcionamiento.
 La energía generada debe entregarse en corriente alterna (220v, dos fases y un neutro) para lo
cual, el Proveedor debe considerar lo necesario para cubrir el requerimiento.
 La solución de energía debe incluir las tarjetas y sensores para monitoreo y la detección de
alarmas y revisión de parámetros.

Coordinación de Proyectos de
Página 33 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

 El Hardware en sitio, el software para monitoreo y control, considerando la generación solar, la

carga de energía y los datos térmicos, datos que se utilizan para simular el rendimiento de los
sistemas para crear configuraciones correctas de acuerdo con los requerimientos solicitados.

El Contratista debe entregar como parte de la solución al menos lo siguiente:

 Listado y especificación de los equipos que integran su solución para la generación de energía,
como: Paneles solares, baterías, así como componentes activos y pasivos que integran la
solución.
 La distribución de los equipos dentro del sitio (layout).
 Orientación de los paneles solares, de ser el caso.
 Cantidad y capacidad de tableros e interruptores a utilizar.
 Protecciones eléctricas de la solución.
 Distribución de las canalizaciones para cableado eléctrico, preferentemente subterráneas en
piso, así como las canalizaciones y cableado eléctrico en torre.
 Especificaciones del cableado eléctrico y conexiones hacia el equipo de CFE TEIT.
 Especificaciones de las tarjetas, sensores y sistema web para monitoreo y la detección de
alarmas y revisión de parámetros.
 Fichas técnicas del equipo suministrado.

El Contratista debe proporcionar claves de acceso de lectura para los usuarios que determine CFE TEIT
al Sistema web para monitoreo.

7.1 Energía generada.

El Contratista debe considerar la solución considerando los siguiente.

Consumo nominal Consumo máximo

SLA mensual
estimado (KW) estimado (KW)
3 kW 3.6 kW 99.50%

La energía generada debe entregarse en corriente alterna (220 V, dos fases y un neutro) para lo cual el
Contratista debe considerar lo necesario para cubrir el requerimiento, y la generación y suministro de
energía debe cubrir como mínimo el SLA mensual requerido de 99.5%.

Configuración técnica requerida del sistema

Descripción Requerimiento

Consumo máximo estimado (KW) 3.6

Consumo nominal estimado (KW) 3.0

Coordinación de Proyectos de
Página 34 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

Descripción Requerimiento

SLA mensual 99.50 %

Energía Diaria [kWh] 101.4
Voltaje de Salida [VAC] 220
Fuente de Alimentación Solar + Baterías
Temperatura -10 to 60 °C
Capacidad Nominal de baterías [kWh] 15
Inversor de corriente [kW] 4
Controlador del Sitio Si
Telemetría Si
Conforme a la propuesta
Paneles Solares del Fabricante o
Contratista
Controlador Solar MPPT
Capacidad del sistema solar [kWp] 16.60 - 17.28
Área requerida para paneles solares
85
[m2]
Área requerida para caseta (superficie
24
de 8.0 x 3.0m) [m2]
Área requerida para torre de 42 metros
110.25
(superficie de10.5x10.5m) [m2]

7.2 Características de los componentes del sistema.

Los módulos fotovoltaicos convierten parte de la energía de la luz solar en electricidad mediante celdas
que se fabrican principalmente con silicio.

 Módulos fotovoltaicos

Módulos fotovoltaicos policristalinos al menos con un Potencia máxima de 350 W. Conectados

serie-paralelo.

 Baterías

Las baterías (Acumuladores) deben ser de ciclado profundo (Deep Cycle) con capacidad de 120
A-h, para sistemas con voltaje nominal 12 V, las cuales deben estar diseñadas para soportar un
alto número de descargas profundas sin afectar su desempeño, además de presentar una baja
auto-descarga al 50% y reducido mantenimiento.

Coordinación de Proyectos de
Página 35 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

Las baterías deben acumular la energía producida por el o los módulos fotovoltaicos y alimentar
la carga durante la noche cuando no hay luz solar o, en condiciones meteorológicas adversas,
cuando la producción eléctrica de los paneles es reducida.

Las baterías deben ser de Litio ferrofosfato libre de cobalto, tipo AXE de 5 KWhr de Potencia
máxima, con carga/descarga 3 kW, Ciclo profundo (Deep Cycle), corriente de carga 60 A, Voltaje
nominal 51.2 V, temperatura de operación 0~50°C.

 Controladores de carga

Los controladores de carga deben cumplir con la doble función de cargar y proteger las baterías
del sistema mediante un software que controla la corriente de carga para evitar el calentamiento
y/o la gasificación de las baterías. Se debe considerar un controlador tipo MPPT de alta eficiencia
y precisión que incluye protección contra corto circuito, polaridad inversa, baja carga y
sobrecarga, de 30 A a 24 V ó similar.

 Inversores de corriente

Los inversores de corriente son dispositivos para convertir un voltaje de corriente continua a la
entrada en un voltaje de corriente alterna a la salida, con capacidad mínima de 4.0 kW y 220 Vca,
60 Hz.

Se debe considerar un inversor de corriente de tipo onda sinusoidal modificada con salida
regulada que incluye protección contra bajo voltaje de entrada, ausencia de voltaje de entrada,
sobrecarga y sobre temperatura, entre otras.

 Canalizaciones, cableado eléctrico, bases y/o soportes para instalación, y materiales necesarios

Las características de estos materiales se indican de manera enunciativa, en donde es

responsabilidad del Contratista considerar todos aquellos materiales que deben integrar para la
conexión del sistema fotovoltaico para generación y suministro de energía para alimentación
eléctrica en sitios de telecomunicaciones de CFE:

- Cableado calibre 8.

- Conectores MC4.

- Cable de Cobre aislado THHW-LS anti flama, a 75 °C, para 600 V, calibre 4 AWG.

- Gabinete de acero inoxidable tipo intemperie NEMA 3R, con medidas aproximadas de
0.60x1.0x2.0 metros, color gris, para resguardo de sistema fotovoltaico autónomo (baterías,
controlador, inversor).

- Cable de cobre AWG del número 6 (para neutro y fases)

- Salida a tierra flexiducto de 1/2''.

- Alambre aislado calibre 8 AWG color verde.

- Conectores mecánicos para varilla de tierra de 16 mm.

Coordinación de Proyectos de
Página 36 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

- Varilla de tierra de 3 metros de largo, 16 mm de diámetro, con resistencia máxima de 25 ohm.

- Interruptor de seguridad termo magnético de 2 polos, 1 tiro, 250 V, 2x100 A.

- Centro de carga QOD-2, marca SQUARE D o similar.

- Tubería eléctrica de PVC de 1 1/4'' desde alimentación eléctrica hasta registro eléctrico.

- Tubería eléctrica de licuatite de 1 1/4''.

- Tubo conduit HDPE liso de 2"Ø para instalación a futuro de fibra óptica.

- Bastidor tipo pedestal con placa base de 40 cm x 40 cm con espesor de 1/2'' de espesor con
4 atizadores de refuerzo de 12 cm x 12 cm, tubular de 2 1/2'' de diámetro x 1.50 m de altura
cédula 30, que incluya 4 barrenos de 1/2 '' en la placa base, todo esto galvanizado por inmersión
en caliente.

- Gabinete de acero galvanizado de 50 cm x 55 cm x 16 cm, calibre 22 reforzado con ángulos

de 1 1/2'' x 1/8'' con 2 bisagras de barril de 1/2'' y 1 portacandado para candado multilock y 4
mallas de acero tipo tejido de 5 cm de diámetro.

- Abrazaderas unicanal para tubo de 1 1/4'' de 20 cm con herraje de sujeción al tubo de 2 1/2''.

- Centro de carga bifásico modelo QO612L100RB Marca SQUARE D o similar.

- Interruptor termo magnético de 2 polos, 2x100 A de la marca SQUARE D o similar.

- Interruptor termo magnético de 2 polos, 2x50 A de la marca SQUARE D o similar.

Lo anterior con base al diseño del sistema fotovoltaico, manuales y fichas técnicas del fabricante.

7.3 Operación, soporte y mantenimiento

El Contratista es responsable de la operación, soporte y mantenimiento del servicio de energía alternativa

y como parte de su propuesta debe presentar sus procedimientos de Operación, Monitoreo y detección
de alarmas, Soporte técnico, Mantenimiento Correctivo y Mantenimiento Preventivo de su solución.

Los requerimientos mínimos que debe incluir son:

 El plan de mantenimiento preventivo de su solución.

 Lista de equipos y componentes de su solución que debe tener en stock para la atención y
solución de fallas.
 El plan de suministro de diésel, en su caso.
 Mesa de ayuda o NOC para monitoreo, detección y gestión de alarmas de la solución.
 Sistema web para monitoreo y detección de alarmas del servicio.
 Sistema de tickets para la administración de las actividades de soporte técnico, mantenimiento
preventivo y correctivo.

Coordinación de Proyectos de
Página 37 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

El Contratista debe considerar que los permisos de acceso a los sitios para la realización de
mantenimiento correctivo y/o preventivo de su solución de energía alternativa debe tramitarlos con el
administrador del contrato por parte de CFE TEIT.

El sistema de tickets del Proveedor debe contar con capacidades de generación de reportes
estadísticos que faciliten la evaluación del cumplimiento de los niveles de servicio acordados, y también
debe soportar web services y APIs que permitan conectarse o integrarse con los sistemas de CFE TEIT
en caso de ser necesario.

El Contratista debe proporcionar claves de acceso de lectura para los usuarios que determine CFE TEIT
al Sistema de tickets.

 Generación de reportes y análisis de desempeño

El Contratista debe realizar revisiones mensuales de los factores que inciden en el cumplimiento
de los niveles de servicio, identificando las desviaciones que permitan realizar mejoras en los
procesos de atención de fallas y mantenimiento. El Contratista debe realizar el análisis estadístico
mensual con la finalidad de identificar la causa raíz de las desviaciones y tomar acciones de
mejora para cumplir los niveles de servicio.
 Solución de fallas
El Contratista debe incluir como parte de su propuesta el reemplazo de equipos y componentes
para la solución de fallas del servicio, y debe considerar todo lo necesario para brindar el servicio
de mantenimiento correctivo a nivel nacional con un tiempo máximo de solución de 10 horas
contadas a partir del reporte de incidente a través de su Mesa de Ayuda o NOC.
La ejecución total de los trabajos de soporte y mantenimiento de la solución de energía alternativa
son responsabilidad del Contratista, incluyendo los materiales necesarios para el servicio. Las
herramientas requeridas para la ejecución de los trabajos requeridos deben ser cubiertas por el
Contratista.
El Proveedor es responsable de las capacidades técnicas y certificaciones necesarias para el
personal con el que prestará el servicio, y se obliga a proporcionar las condiciones de seguridad
necesarias y suficientes para el servicio, en el entendido que el Proveedor será responsable
exclusivamente del personal que ocupe para llevar a cabo la prestación del servicio y será el
único responsable de las obligaciones que en virtud de disposiciones legales y demás
ordenamientos en materia de trabajo y Seguridad Social, les deriven frente a dicho personal,
liberando a la CFE TEIT de cualquier responsabilidad laboral al respecto.
 Casos de Vandalismo
El Contratista es responsable de su solución de energía alternativa ante casos de vandalismo,
siniestros o daño que ocurra en sus equipos durante la implementación y operación de estos.
El Contratista debe considerar como parte del servicio una solución temporal para generación y
suministro eléctrico al sitio durante emergencias o siniestros, como colocar un generador móvil,
por ejemplo, y sin costo adicional para CFE TEIT.

Coordinación de Proyectos de
Página 38 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

7.4 Servicio de instalación y puesta a punto

El Contratista es el responsable de todos los trabajos de instalación y puesta a punto de la

solución de energía alternativa incluyendo todas las adecuaciones de obra que requiera para su
solución.

7.5 Alcance del sistema integral.

El sistema de alimentación eléctrica debe incluir los accesorios y materiales necesarios para la
instalación de los componentes del sistema.

 Suministro e instalación de los componentes de la solución de generación de energía en sitio, los

paquetes de baterías y controladores inteligentes de administración de energía.
 Caseta para el sistema de almacenamiento de energía, estructura y sus cimentaciones para alojar
los paneles solares y gabinetes.
 Site survey del sitio.
 Traslado del equipo y componentes de la solución de energía alternativa a cada sitio, cubriendo
el transporte necesario.
 Los trabajos necesarios en el sitio, de ser el caso, para habilitar la solución de energía alternativa,
como poda de árboles, nivelación del suelo, reubicación o elaboración de drenajes en el sitio.
Las herramientas requeridas para la ejecución de los trabajos
 Obra civil y Electromecánica indicada en este documento necesario para la instalación de
antenas y dar el servicio de telecomunicaciones.
 Suministro e instalación de tubería expuesta y/o subterránea según sea el caso, así como las
canalizaciones y cableado eléctrico en torre.
 Suministro e instalación de cable de fuerza desde la salida de la solución de energía alternativa
hasta el centro de carga.
 Registros subterráneos para proceder a la canalización de la solución de energía alternativa.
 Suministro, Instalación y conexión de la solución de energía alternativa.
 Trabajos de conexión de líneas a centro de carga.
 Arranque inicial y puesta a punto de la solución de energía alternativa.
 Reporte con el registro de mediciones fases y voltaje del servicio.

El Contratista es responsable de las capacidades técnicas y certificaciones necesarias para el personal

con el que prestará el servicio, y se obliga a proporcionar las condiciones de seguridad necesarias y
suficientes para el servicio, en el entendido que el Contratista será responsable exclusivamente del
personal que ocupe para llevar a cabo la prestación del servicio y será el único responsable de las
obligaciones que en virtud de disposiciones legales y demás ordenamientos en materia de trabajo y
Seguridad Social, les deriven frente a dicho personal, liberando a la CFE TEIT de cualquier
responsabilidad laboral al respecto.

Coordinación de Proyectos de
Página 39 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

8 Integración de la carpeta del Proyecto Ejecutivo.

La carpeta del proyecto ejecutivo estará integrada por los siguientes elementos:
 Programa de trabajo calendarizado,
 Levantamientos topográficos,
 Estudio de mecánica de suelos,
 Estudio de resistividad eléctrica para el sistema de protección para descargas atmosféricas,
pararrayos y para equipo electrónico y la medición de resistencia del sistema instalado para
cumplir con los 5 ohms solicitados por CFE TEIT.
 Plano de la cimentación.
 Información complementaria de obra civil y electromecánica.
 Catálogo de conceptos,
 Licencias y permisos del sitio entregados por CFE para su integración,
 Inventario del sitio,
 Reportes fotográficos de la obra civil y electromecánica,
Todas las Fotografías deberán contar con Fecha y Hora, como marca de agua
El reporte incluirá las Fotografías más representativas (antes, durante y después)
Fotografía en la que se observe todo el sitio en conjunto
Fotografía Panorámica de Torre
Fotografía de Cúspide de Torre, Tomando medición de altura
Fotografías de cada Sector desde la parte superior de la Torre
 Carta responsiva del DRO (Cuando aplique)
 Acta entrega - recepción del sitio,

En los anexos de este documento se incluyeron catálogos de conceptos generales y esquemas de

referencia que el Contratista puede considerar para proponer su propuesta técnica-económica, integrar
los documentos de ingeniería complementaria y en su caso aportarlos a la carpeta del Proyecto Ejecutivo
de cada sitio del paquete de concurso.

Será responsabilidad del Contratista integrar la carpeta técnica y entregarla a la Contratante.

Coordinación de Proyectos de
Página 40 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

9 Plazos y Entrega – Recepción de los sitios a CFE

9.1 Plazos.

Para la conclusión de la adecuación de los sitios de telecomunicaciones, el Contratista deberá garantizar

que cuenta con la capacidad de implementación simultánea para cumplir el alcance solicitado para los
sitios adjudicados y no podrá exceder del plazo indicado en el Pliego de Requisitos.

9.2 Entrega – Recepción por parte del Contratista a CFE.

Una vez concluidos los trabajos el Contratista debe entregar a la CFE lo siguiente:

 Acta de entrega recepción de las instalaciones a satisfacción de la CFE. Donde se indique el

inventario del sitio e incluir los elementos de Infraestructura, Instalaciones, Torre, Número de
Serie, Accesorios, Equipos, etc.
 La carpeta del Proyecto Ejecutivo indicada en este “Anexo Técnico”
 Carta Responsiva con firma autógrafa del Director Responsable de Obra (DRO, así como, copia
de número de registro o cedula que acredite al DRO, asignado al proyecto, de cada uno de los
sitios. El Contratista deberá considerar al DRO que cumpla con la normatividad definida en el
Estado de la República Mexicana donde se encuentre cada sitio, integrada en la carpeta del
Proyecto Ejecutivo (en caso de que aplique).

10 Consideraciones generales.

10.1 Criterios para instalar herrajes de sujeción para antenas de Radiofrecuencia (RF)

Para el montaje de los herrajes para antenas de radio frecuencia (RF), el Contratista debe considerar lo
indicado en el “Manual de instalación de radio bases” de la Gerencia de Planeación de la Red Pública
de Telecomunicaciones de CFE TEIT.

Coordinación de Proyectos de
Página 41 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

Nota: Los equipos indicados en el esquema son de referencia, en este caso CFE TEIT es el responsable
de instalar las antenas RF y MW.
De forma general los soportes RF deben instalarse considerando:
 Separación de 1.90 m. entre brazos de soporte y 0.55 m. de separación entre mástil de soporte
y pierna de torre.
 Los soportes instalados deben tener una diferencia máxima de 45° hacia izquierda o derecha del
azimut aprobado en EPT (tolerancias en azimut).
Barra de tierras superior:
 Instalada de 1.50 m. a 2.00 m. debajo del Nivel del Centro de Radiación (NCR) y tener al menos
6 posiciones libres para aterrizaje de equipos.
 Si no se cuentan con las 6 posiciones libres se podrán instalar 2 zapatas en una misma posición
(tipo sándwich) siempre y cuando la barra de tierra lo permita.
Cableado eléctrico:
 3 Tiradas de cableado Cal. 6 AWG (2 fases y 1 neutro), dentro de tubería PVC de uso rudo de 1
¼” que lleguen a la altura de los soportes instalados.
 3 Tiradas de cableado que lleguen a la altura de los soportes instalados.

Breakers
 Principal: Dos de 2x100 A
 Secundario: Uno de 2x70 A

Coordinación de Proyectos de
Página 42 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

10.2 Criterios para instalar herrajes de sujeción para antenas de Microondas (MW)

Los herrajes para la instalación de antenas de microondas (MW) se debe instalar 2.00 mts debajo de la
placa de tierra en cualquiera de las patas de la torre.

Dibujos esquemáticos.

10.3 Check list de los sitios “Listos Para Instalación” (LPI)

El Contratista en conjunto con la Áreas de supervisión de la CPTT y CFE EPS Distribución deben conciliar
el check list de cada sitio para su entrega al personal de CFE TEIT y que enuncio a continuación:

Coordinación de Proyectos de
Página 43 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

División: SITE IDTX: NOMBRE DE SITIO:

Actividad Puntos a Validar Cumple OBSERVACIONES

Murete CFE instalado: El sitio cuenta con medidor de CFE
inslatado con Energía, Numero de Medidor y fotografia SI NO
legible?

La lectura obtenida con el voltimetro en el Interruptor cumple

con dos feses a 110V por fase mas un neutro y fotografia SI NO

1. Conexión de Energía en Sitio legible?

Cuenta breaker 2x50, 2X60 o 2x70 AMP. Principal y

SI NO
fotografia legible?

La trayectoria de energia electrica (En Torre) cuenta con

cableado (2 Fases + 1 neutro) hasta nivel de Mastiles,mas SI NO
lectura del voltaje y fotografia legible?
Barra(s) de tierras y conexión a tierra: La barra de tierras en
torre se encuentra instalada a 2.00 Mts. debajo de Mastiles SI NO
y fotografia legible?
2. Sistema de Tierras
Las pruebas de resistividad estan dentro de los parametros
SI NO
(igual o menor 5 Ohm.) permitidos y fotografia legible?

Instalación del soporte Sector 1: El soporte se encuentra

instalado a la altura y con el azimuth que marca el EPT
(siempre y cuando se cuente con los datos del mismo) con SI NO
Brujula? Separacion entre brazos de 1.90 mts X 0,55 cm.
Para equipo RF con Mastiles de # mts.y fotografia legible?
Instalación del soporte Sector 2: El soporte se encuentra
instalado a la altura y con el azimuth que marca el EPT
3. Adecuaciones en sitio: Instalación de (siempre y cuando se cuente con los datos del mismo)
SI NO
soportes con Brujula ? Separacion entre brazos de 1.90 mts X 0,55
cm. Para equipo RF con Mastiles de # mts.y fotografia
legible?
Instalación del soporte Sector 3: El soporte se encuentra
instalado a la altura y con el azimuth que marca el EPT
(siempre y cuando se cuenta con los datos del mismo)
SI NO
con Brujula ? Separacion entre brazos de 1.90 mts X 0,55
cm. Para equipo RF con Mastiles de # mts.y fotografia
legible?

(LPI) SITIO LISTO PARA INSTALACION? SI NO

DATOS DEL PERSONAL

NOMBRE DE QUIEN REALIZA EMPRESA A LA QUE PERTENECE FECHA FIRMA

En cada etapa del check list el Contratista debe integrar evidencia a través de fotografías o documentos
necesarios para demostrar su estatus.

11 Confidencialidad.

El Contratista no podrá divulgar por ningún medio ni de forma oral o escrita, la información que le
proporcione CFE, ni los datos y resultados obtenidos de la contratación objeto de este Anexo Técnico,
sin autorización previa y por escrito de CFE.

El Contratista tomará las medidas necesarias para que el personal que ocupe para el cumplimiento del
objeto de este Anexo Técnico observe la confidencialidad establecida en el párrafo anterior.

En el caso de que el Contratista sea el que otorgue información confidencial a CFE, para la realización
del objeto del presente Anexo Técnico, CFE se obliga a guardar reserva respecto de la información que
conozca o que derive de su ejecución, en los términos de la Ley Federal de Transparencia y Acceso a

Coordinación de Proyectos de
Página 44 de 45 28 de febrero de 2024
Transmisión y Transformación
 ANEXO DE OBRA
Civil y Electromecánica para instalación de torres de telecomunicación

la Información Pública, en lo aplicable y la Ley General de Transparencia y Acceso a la Información

Pública.

12 Anexos.

A.1.- Planos de cimentaciones autosoportadas.

A.2.- Plano de soporte para instalación de antenas en torres de celosía.
A.3.- Catalogo de conceptos generales
A.4.- Esquemas de referencia de obra civil y electromecánica
A.5.- Plano del sistema de tierras
A.6.- Plano del sistema integral de alimentación alternativa
A.7.- Instalaciones conforme a los requerimientos CUATIPS

Coordinación de Proyectos de
Página 45 de 45 28 de febrero de 2024
Transmisión y Transformación
 PLANOS DE CONSTRUCCIÓN

A.1.- Planos de cimentaciones para torres autosoportadas

 Zapatas unidas con trabes de liga
 Pilas rectas

Subdirección de Ingeniería y Administración de la Construcción

Coordinación de Proyectos de Transmisión y Transformación
Gerencia Técnica de Proyectos de Transmisión y Transformación
 A.2.- PLANO DE SOPORTE PARA INSTALAR
ANTENAS EN TORRES DE CELOSÍA
(Información de carácter informativo para el Participante)

Subdirección de Ingeniería y Administración de la Construcción

Coordinación de Proyectos de Transmisión y Transformación
Gerencia Técnica de Proyectos de Transmisión y Transformación
 Coordinación de Proyectos de Transmisión y Transformación
Gerencia Técnica de Proyectos de Transmisión y Transformación
Departamento de Ingeniería Civil de Líneas de Transmisión

“Aprobado para Construcción”

Ing. Miguel Navarro Valle

Subgerente de Ingeniería de Líneas de Transmisión

Fecha: Octubre-2022
A.3 CATÁLOGO DE CONCEPTOS GENERALES

Suministro, Obra Civil y E&M para instalación de

torres de telecomunicación

Subdirección de Ingeniería y Administración de la Construcción

Coordinación de Proyectos de Transmisión y Transformación
Gerencia Técnica de Proyectos de Transmisión y Transformación
 CATÁLOGO DE CONCEPTOS GENERALES
Suministro, Obra Civil y E&M para instalación de torres de telecomunicación

A.3 CATÁLOGO DE CONCEPTOS GENERALES (TTC DE 42 METROS PARA 140, 180, 200 Y 220 KM/HR)

No. Concepto Requiere

I PRELIMINARES

I.1 Levantamiento topográfico en un radio de 100 metros a partir del punto central de la estructura. Si

I.2 Caracterización del suelo “Estudio de mecánica de suelos” Si

I.3 Estudio de resistividad eléctrica del terreno Si

I.4 Contratación del Director Responsable de Obra (Cuando aplique en los Estados) Si

II OBRA CIVIL 8SUMINISTRO Y CONSTRUCCIÓN)

II.1 Cimentación (Losa de cimentación unida con trabes de liga) Si

II.2 Cimentación para gabinete, Murete de block para centro de carga ACDB Si

II.3 Murete de concreto para mufas de acometidas Si

II.4 Registros Si

II.5 Banco de ductos Si

II.6 Sistema de protección física “Cerca perimetral malla ciclónica” Si

II.7 Piso terminado Si

II.8 Documentos y planos de construcción de obra civil Si

III OBRA ELECTROMECÁNICA (SUMINISTRO E INSTALACIÓN)

III.1 Torre de telecomunicaciones autosoportada Si

III.2 Sistema de tierras Si

III.3 Balizamiento de la torre Si

III.4 Servicios propios Si

III.5 Instalación eléctrica Si

III.6 Documentos, memorias y planos de construcción de obra electromecánica Si

IV LIMPIEZA FINAL

IV.1 Limpieza final Si

V CARPETA DEL PROYECTO EJECUTIVO

V.1 Integración de la carpeta del Proyecto Ejecutivo (Cuando sea requerido e indicado en el Anexo AE-1). -

Notas:
 El “Anexo AE-1” del paquete de concurso integra los conceptos a detalle del suministro, obra civil, obra electromecánica y puesta en
servicios para cada sitio.

 El Contratista debe incluir en su presupuesto el costo del DRO e ingeniería complementaria, suministro, obra civil y obra electromecánica
considerando lo establecido en este documento.

Coordinación de Proyectos de
Página 1 de 1 28 de febrero de 2024
Transmisión y Transformación
 A.4.- ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica

Subdirección de Ingeniería y Administración de la Construcción

Coordinación de Proyectos de Transmisión y Transformación
Gerencia Técnica de Proyectos de Transmisión y Transformación
 A.4.- ESQUEMAS DE REFERENCIA

Obra Civil y Electromecánica

La dimensiones, tipo de material y demás anotaciones indicadas en este apartado son de

referencia, en el “Anexo AE-1” del paquete de concurso se integran los conceptos a detalle
del alcance de ingeniería complementaria, suministro, obra civil, obra electromecánica y
puesta en servicios para cada sitio.

Dirección Corporativa de Ingeniería y Proyectos de Infraestructura

Subdirección de Ingeniería y Administración de la Construcción
Coordinación de Proyectos de Transmisión y Transformación
Gerencia Técnica de Proyectos de Transmisión y Transformación
 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

A. Diagrama unifilar

Centro de carga bifásico modelo

QO612L100RB NEMA 3R
o IP65 Marca Square D o similar 2 - 6 AWG (2xF)
1 - 6 AWG (1xN)
Cable de Aluminio
2 - 6 AWG - AL, 2XF 2 - 6 AWG - AL, 2XF 2 - 6 AWG - AL, 2XF DPU40D-1
1 - 6 AWG -AL, 1XN 2 x 70 A Tubería 1 - 1 41"
1 - 6 AWG -AL, 1XN Medidor 1 - 6 AWG -AL, 1XN
CONDUIT - 2 21" CONDUIT - 2 12" CONDUIT - 2 12"
2 x 100 A
ACOMETIDA
DC DC
C.F.E. Futuro
Interruptor de seguridad
2 x 100 A
Cable de Tierra
8 AWG Cobre verde Futuro
CONDUI T 1 12 "

Futuro 1- 6 AWG

Futuro

Anillo de
Futuro tierra

Cable de
7
tierras 16 "
Acero

Coordinación de Proyectos de Transmisión y Transformación Página 2 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

B. Instalación eléctrica

Murete eléctrico de de concreto

armado 3.00x0.60x0.20 mts. Gabinete metálico para Registro de concreto de
mas un castillo de protección de ACDB 0.40x0.40x0.40 m. a implementar
0.20x0.20x1.00 mts.(Ver plano EST-06)
Tablero ACDB (QO112L125GRB),
Canalizacion de fuerza
nema 3r o ip65 para interruptores PR
Tubo para reforzamiento de mufa plug in marca square d o similar subterranea PVC Ø 1 14" O YE
de Ø 2" Ced. 40, de 3.00 mts. a implementar C
de longitud, ahogado 2.20 mts. Canalizacion de fuerza Canalizacion de fuerza Ver Detalle 1
subterranea PVC Ø 1 14" subterranea PVC Ø 1 14 "
Mufa eléctrica tubo PGG Ø 1 14", Torre de
a implementar a implementar
h= 4.80 m., a instalar telecomunicación
Base de medición propuesta
2
de 5 mordazas a instalar 2 2 2
1
2

1.05
[Link]
1 [Link] 2
Interruptor de
2x60 amps. Marca Square D o Registro de concreto de
similar Mod. D222NRB a instalar 0.40x0.40x0.40 m. a implementar
Murete eléctrico de block
Gabinete metálico para
de 0.15x1.05x2.40 mts. a implementar
protección de interruptor
ver detalle en DET. IE-03

Registro de concreto de
0.40x0.40x0.40 m. a implementar Acceso
a sitio

Tubo licuatite Ø 1 14" para energía Muerto de concreto de

Unicanal 4"x4"x0.20 mts eléctrica Long. 1.50 mts.y posterior a 0.20x0.20x0.40 mts. para
atornillado a muerto de licuatite se cambia a PVC de Ø 1 1
4" soporte de escalerilla a implementar
concreto hasta nivel de antenas RF (+ 48.00 m.)
Muerto de concreto de y remata con conector tipo glándula
0.40x0.20x0.20 mts. Conector recto para licuatite Ø 1 14" A B C
Cople roscado
galvanizado Ø 1 14" Sube tubería eléctrica por
Abrazadera para escalerilla de cables hasta nivel
unicanal de antenas

Conector roscado de PVC Ø 1 14"

Tubo de PVC Ø 1 14"

CEDULA DE CABLEADO
Tubo PVC Ø 1 41"
Codo PVC 90 ° Ø 1 14" CABLE DE ALUMINIO 1-6 AWG XHHW-LS 600V 90° , F1 (NEGRO)
1
CABLE DE ALUMINIO 1-6 AWG XHHW-LS 600V 90° , F2 (ROJO)
T-1 1/4"
Detalle 1 Disparo de tubería CABLE DE ALUMINIO 1-6 AWG XHHW-LS 600V 90° , N (BLANCO)

en escalerilla vertical de torre CABLE DE ALUMINIO 1-8 THHW-LS/THHW-LS 600V 90° TF (VERDE)

ESC: 1:20 ACOT: MTS CABLE DE ALUMINIO 1-6 AWG XHHW-LS 600V 90° , F1 (NEGRO)

2 CABLE DE ALUMINIO 1-6 AWG XHHW-LS 600V 90° , F2 (ROJO)

T-1 1/4" CABLE DE ALUMINIO 1-6 AWG XHHW-LS 600V 90° , N (BLANCO)

Coordinación de Proyectos de Transmisión y Transformación Página 3 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

Coordinación de Proyectos de Transmisión y Transformación Página 4 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

C. Detalle de trayectoria vertical de instalaciones (AC y FO)

Notas generales:
Tuberia licuatite de 1 14" para FO
1.- Las acotaciones están dadas en metros a menos que se
Para el remate en la parte superior Tuberia licuatite de 1 14" para AC. especifiquen otras distintas.
se colocará un conector tipo glándula Escalerilla para cables vertical
y se sellará con sikaflex, el empalme
Muerto de concreto
2.- Los niveles están en metros a menos que se especifique
entre cable de aluminio y cable de de 0.40x0.20x0.20 mts. lo contrario.
cobre deberá quedar en interior de PVC
Sujecion de escalerilla
tipo clevis 3.- El concreto a utilizar en la cimentación tendrá resistencia
0.40
N.C.R.A. ANTENAS RF f'c=250 kg/cm2.
4.- El concreto a utilizar en plantilla será de f'c=100kg/cm2.
0.20
5.- El acero de refuerzo deberá tener un esfuerzo de fluencia
de 4200 kg/cm2.
Unicanal 4x4 cm, anclado a
muerto de concreto con 6.- El agregado grueso del concreto no deberá ser mayor de
Tubería de PVC de Ø 1 14" taquete mecánico tipo Z de 19mm (3/4"). y deberá cumplir con la norma NOM C-111.
para AC.
Abrazadera para unicanal
7.- El agregado fino deberá cumplir con la norma NOM C-111.
DISPARO DE TUBERIAS DE 8.- El concreto será clase II, premezclado y debe cumplir con
INSTALACIONES (PLANTA) la norma NOM C-155.
ESC: S/E ACOT: cm
9.- Por ningún motivo se aceptarán traslapes en un porcentaje
mayor al 50% en una misma sección transversal.
10.- Las acotaciones y espaciamientos de varillas son de
centro a centro.
11.- Todas las aristas expuestas tendrán un chaflán de 2.5cm.
Escalerilla para cables vertical 12.- El recubrimiento mínimo al acero de refuerzo será de 5
cm, por estar en contacto directo con el terreno.
TUBO AC. HASTA N.C.R.A. RF

Para el remate en la parte superior Se sujetaran las tuberias cada

2 peldaños con cinchos metálicos
se colocará un conector tipo 13.- El material de relleno estará libre de residuos orgánicos
glándula y se sellará con sikaflex
Tubería de PVC de Ø 1 14" 1.50 Tubo licuatite de Ø 1 14" para FO y deberá compactarse al 90% Proctor en capas de 20 cm. de
para AC. Escalerilla de cables vertical espesor.
Conversión de tubo de AC Tubo licuatite de Ø 1 14" para AC.
de Licuatite a PVC de Ø 1 14" Se sujetaran las tuberias cada 14.- La cimentación se desplantará sobre terreno natural
2 peldaños con cinchos plásticos
nunca sobre relleno que no haya sido debidamente
Muerto de concreto de 0.40x0.20x0.20 mts.

Tubería licuatite de Ø 1 14" para F.O.

Tubo licuatite Ø 1 14" compactado.
Tubería licuatite de Ø 1 14" 1.50 0.40 Conector recto para licuatite Ø 1 14" 15.- La ubicación de los dados deberá efectuarse con la
para AC. Se sujetaran las tuberias cada
2 peldaños con cinchos metálicos
Unicanal 4x4 cm, anclado a muerto de
concreto con taquete mecánico tipo Z de
plantilla que suministre el proveedor de la torre.
0.20
Se sujetaran las tuberias cada
2 peldaños con cinchos metálicos Muerto de concreto de Cople roscado galvanizado Ø 1 14" 16.- En la lista de materiales no se considera en desperdicio
0.40x0.20x0.20 mts. Abrazadera para unicanal de las partidas.
Abrazadera para unicanal 0.20 Concetor roscado de PVC Ø 1 14"
0.20 Tubo de PVC Ø 1 14"
17.- Antes del inicio del trazo se deben verificar los límites del
Unicanal 4x4 cm, anclado a Codo PVC 90 ° Ø 1 14" terreno
muerto de concreto con 0.40
N.P.T.± 0.00 Tubo PVC Ø 1 14"
taquete mecánico tipo Z de

TRAYECTORIA VERTICAL DE ENERGIA

TRAYECTORIA VERTICAL DE ENERGIA
ELECTRICA Y FIBRA OPTICA (ALZADO) ELECTRICA Y FIBRA OPTICA (ISOMETRICO)
ESC: S/E ACOT: cm

ESC: S/E ACOT: cm

Coordinación de Proyectos de Transmisión y Transformación Página 5 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

D. Sistema de tierras

Pararrayos
dipolo corona electrodo tipo “chem-rod” para cualquier
N.T .T .+ 00.00 sistema de telecomunicaciones y equipo
electrónico
N.C.R.A.+ 00.00

Aterrizaje de pierna de torre

Aterrizaje de
pierna de torre

Electrodo quimico
registrable para sistema
de tierras a
implementar

Torre autosoprtada de
T orre
Autosoportada telecomunicación

electrodo tipo “chem-rod” para cualquier

sistema de telecomunicaciones y equipo
electrónico electrodo tipo “chem-rod” para cualquier
sistema de telecomunicaciones y equipo
electrónico

N.T .N.+ 0.00 N.T .N.+ 0.00

N.C.G.+ 0.15
N.T .N.+ 0.00
Electrodo químico
Electrodo químico para
registrable para
sistema de tierras
sistema de tierras a
a implementar
implementar
Elevación

Planta

Notas:

 Se instalará una barra de tierras en la torre a 1.50 mts. abajo del Nivel de Centro de Radiación de Antenas RF
 La dimensiones, tipo de material, marcas y demás anotaciones indicadas en este apartado son de referencia, en el “Anexo AE-1” del paquete de concurso se
integran los conceptos a detalle del suministro, obra civil, obra electromecánica y puesta en servicios para cada sitio.

Coordinación de Proyectos de Transmisión y Transformación Página 6 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

D.1 Detalles de puesta a tierra de equipos

Torre de telecomunicaciones
Barra de tierras
Cable de energía AC

B arra de tierras
Cable para tierras Escalerilla para cables
Centro de cargas

Barra de tierras
Barra de tierras

B arra de tierras

Aterrizaje de Energía CFE

escalerilla

Aterrizaje centro
de cargas

DELTA DE TIERRAS

DETALLE 1 / BARRA DE TIERRAS

DELTA DE TIERRAS

SIMBOLOGIA

DETALLE 2 / TOTAL GROUND

Coordinación de Proyectos de Transmisión y Transformación Página 7 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

D.2 Detalles de puesta a tierras del pararrayos

Opción 1 Opción 2
Electrodo sencillo Pararrayos tipo Franklin
Delta de electrodos Pararrayos tipo Franklin

Mástil galvanizado/pintado Mástil galvanizado/pintado

ref orzado ref orzado
Puntera para torre retículada Puntera para torre retículada

C able de cobre C able de cobre

Grampa Lu de hierro Grampa Lu de hierro

Terminal para cable Terminal para cable

C aj a de inspección

Morseta para jabalina

Jabalina

Punta Dipolo

3.00

SIMBOLOGIA
Detalle de registro
3.0000 para electrodo de
puesta a tierra

3.0000

3.0000

120°
2.0000
1.2000

PARARRAYOS

Coordinación de Proyectos de Transmisión y Transformación Página 8 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

D.3 Detalles del sistema de tierras

Cable de acero 3/8"
con aislante plastico
transparente
estructura metalica
Cable de acero 3/8" con E tiqueta de identif icación
7
aislante plastico transp. Bono de m edición Union de cable 16 a
N.P .T.= ± 0.00 para electrodo 7
cable de 16 7
con KDH 16
7
E tiqueta de identif icación y m olde CSS 16

Cable de acero tipo Cable de acero tipo Cable de acero 3/8" con
retenidas de 21" de 7 hilos aislante plástico transp.
retenidas de 21" de 7 hilos

N.P .T.= ± 0.00 Union de cable 7/16 a cable de

Cable de acero tipo acero tipo retenidas de 21" de 7
retenidas de 21" de 7 hilos Cable de acero tipo hilos en pararelo con KDH250 y
0.60 retenidas de 12 " de 7 hilos m olde m od. RTP C7/16T1/2 E lectrodo
Cable de acero tipo
retenidas de 21" de 7 hilos
E lectrodo Cable de acero 7/16"aislante
N.P .T.= - 0.60
N.P .T.= - 0.60 plastico transp. hacia dipolo
Cable de acero tipo
Union de cable 7/16 a cable de
retenidas de 21" de 7 hilos 1
acero tipo retenidas de 2 " de 7
E lectrodo
hilos en pararelo con KDH250 y
m olde m od. RTP C7/16T1/2

Conexión Soldadura KDH250 en Conexión Soldadura KDH250 en Diagrama de Conexión con

Electrodo Quimico Electrodo Quimico Soldadura Exotérmica
E sc: Sin Acot: m ts. E sc: Sin Acot: m ts. E sc: Sin Acot: m ts.

Tapa de neopreno para

electrodo quimico
Tapa de neopreno Tapa de neopreno
para registo para registro

E tiqueta de
identif icación
Tubo de pvc uso Cable de acero 7/16" con
Tubo de pvc uso
rudo de (8"Ø) aislante plástico transp.
Cable de acero 7/16" rudo de (8"Ø)
Bono de m edición tubo de pvc uso
para electrodo 7/16 rudo (8" Ø)
Relleno producto
0.60 de excavacion
0.70 Cepa circular de ø
variable, 1.60 mts.
de prof undidad
0.70
Relleno EP -TR
E lectrodo Quimico
Medidas de 90 x 15 cm y peso
de 30 kg.
Terreno natural
E lectrodo Quimico
Medidas de 90 x 15 cm y peso 0.20
de 30 kg. variable

Esquema de Puesta a
Registro para Electrodo Quimico Registro para Electrodo Quimico Tierra de Electrodo
E sc: Sin Acot: m ts. E sc: Sin Acot: m ts. E sc: Sin Acot: m ts.

0.40
Tapa de neopreno 0.50
para registro Galvanizada de 1/2" Aplicacion de
N.P .T.= ± 0.00
tubería hidráulica KDH250 con molde Cam a de Grava
MÁX. 50cm. RSS C7/16T1/2
Cepa
Relleno con producto
de excavación

Aplicacion de KDH250 Cable de acero 7/16" 0.40

con m olde m od. con aislante plástico
Tubo de pvc RSS C7/16 T1/2 transparente 0.60
0.70 uso rudo de (8"Ø)

Relleno con Tierra

Negra Vegetal
NOTA: 0.15
Cuando la longitud de la tubería hidraúlica galvanizada de 1/2" sea m ayor a 6 m . se deberá unir a otra GEM (Ground
tubería hidraúlica galvanizada de 1/2" por medio de un jumper de cable de acero 7/16" con aislante E nhacem ent Material)
0.05
plástico transparente. Utilizando soldadura exotérm ica KDH250 aplicada con molde RTPC3/ 8T1 /2
E lectrodoQuimico Tubo de Acero Galvanizado
Medidas de 90 x 15 cm y peso Conexión para Uniones de Tuberias Hidraulicas de 1/ 2" de 1/2" de diam etro.
de 30 kg. Terreno Natural
Zanja de Enterramiento de Anillos del
Sistema de Tierras
Conexión Soldadura KDH250 en E sc: Sin Acot: m ts.
Esquema de Puesta a Tierra de Electrodo Electrodo Quimico
E sc: Sin Acot: m ts. E sc: Sin Acot: m ts.

Coordinación de Proyectos de Transmisión y Transformación Página 9 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

1.- (EXCAVACION) 2.- (COLOCACIÓN DE ELECTRODO) 3.- (SUMINISTRO DE INTENSIFICADOR)

L a s dim e n sio n e s de la fo sa so n va r iables, pero siempre se debe Un a ve z te n ie n do la e xc a va c ió n pa r a e l e le c trodo, se colocara una capa de EP-TR en la C oloc ar r elle no de EP-TR, ten ie ndo en c ue nta el tipo de ter re no (A, B , O C)
de co nser va r 1. 60 m ts. de pro fu ndidad. base do nde se c oloc ar a el e le ctro do ; pr oc ur an do que e l elec trodo
Etiqu eta de
ide n tificación
1/2
B on o de m edic ión

1/2
1/2
Gancho tipo J
redondo solido
B on o de m edic ión C able de a ce ro 3/8"
c o n a islante

1/2
C a ble de a c e r o galvanizado
tipo r e te n ida de 7 hilos
0 .60
C a ble de a c e r o galvanizado
plá stic o transp.
Ø10mm
Nive l de grava
tipo r e te n ida de 7 hilos
Ter re no n atural

Za n ja de
0 .40 0 .4 0 X 0.60
3 .20 1 .60
1 .60
0 .40
Ele ctro do
Qu im ico Ele ctro do
GANCHO TIPO J
1 .00
1 .60 Qu im ico
0 .40

Va r iable

F osa pa ra r ec ibir
e le ctro do quimico

Se de be ra c avar u na sepa de a pr oxim adam ente

6 0 cm de pr ofun dida d po r 40 c m de a ncho.
Placa 220x50x5
4.- (SOLDAR CABLES) 5.- (RELLENO DE ELECTRODO)
u n a ve z h in c a do e l e le c tr o do y c o n e l c o m po n e n te e p-tr suministrado, se deberá utilizar un KDH 7/16 para M e zc la r e p-tr ve r tir so br e la excavación delpozo de tierra
c on ec ta r el e le ctro do a la tu be ría hidr áu lica galva niza da de 1/ 2"
m o lde

A plic ac ió n de K DH
7 /1 6 co n molde
M OD. RRS C7 /16 T1/2
6 AgrosØ13mm
EP-TR

C a ble de a c e r o galvanizado C a ble de a c e r o galvanizado

tipo r e te n ida de 7 hilos tipo r e te n ida de 7 hilos
A gua

0 .60
PLACA DE CONEXION
B on o de m edic ión
PARA GANCHOS
Ele ctro do
Qu im ico R elle no EP-TR
Ele ctro do
Qu im ico
C epa circ ular de ø va riable,
Tuber ía h idrá ulica 0 .6 0 mts. de pr ofun didad
Ter re no n atural
galva niza da de 1/ 2"

0 .20
Va r iable
N OT A: el núm ero d e el ectrodos esta determinado
p or una M.C . en funci ón d e un estud io d e resi stivid ad p revio.

Torre

6.- (RELLENO DE TIERRA PRODUCTO DE EXCAVACIÓN)

U na vez termi nada l a conexi on, la m ez cl a y teni endo l os com puestos bi en m ez cl ad os, se rel lenara Placa de
con ti erra p rod ucto d e ex cavaci ón, en caso necesari o hasta llegar al nivel de la superficie (dejar conexion
l im pi a la conex ión del el ectrod o al cab le) Tapa de n eo pr en o para
e le ctro do ver pla no para gancho J
GRD -05 Tuber ía h idrá ulica
galva niza da de 1/ 2"

R elle no pro du cto Celosia de torre

de exca va ción
C apa de Barra de tierras
Tu bo de pvc uso in te n sific ador EP-TR
r udo (8 " Ø) C a ble de a c e r o galvanizado
tipo r e te n ida de 7 hilos
Ele ctro do
Qu im ico Gancho tipo J ó L para
C a ble de a c e r o galvanizado cama de lineas (en
tipo r e te n ida de 7 hilos C e pa c ir c u la r de Ø variable,
N OT A: En si ti os d e al ta resisti vi dad será necesario l a util iz ación de EP-TR este caso usada para
0 .6 0 mts. de pr ofun didad
en la m al la d e ti erras. sujetar barra de tierras)
R elle no EP-TR
Ele ctro do
Ter re no n atural Qu im ico CONEXION DE BARRA DE TIERRAS EN TORRE

0 .20
Va r iable

Coordinación de Proyectos de Transmisión y Transformación Página 10 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

E. Gabinetes metálicos de protección (ACDB e Interruptor de navajas), galvanizado por inmersión en caliente

Aplicar pintura color

gris a la proteccion
Interruptor Marco a base de Interruptor
propuesto de 2x60 propuesto de 2x60 0.20 Interruptor
Angulo de 112" x 14"
amps. amps. propuesto de 2x60
Marco a base de Y 0.30
amps.
Angulo de 112" x 1 4" 0.30
Fijacion de gabinete a
muro existente con
X
0.20
X'
2 Bisagras tipo taquete expansivo 0.50
barril de 12"
2 Bisagras tipo 0.50 Murete eléctrico a
barril de 12" Y'
implementar
Porta candado con
orificio de 3 8" Porta candado con
Angulo de 112" x 14" orificio de 3 8" Marco a base de
Angulo de 112" x 1 4"

GABINETE METALICO (PLANTA) GABINETE METALICO (CORTE X-X')

E SC: S/E A COT: MTS E SC: S/E A COT: MTS

GABINETE METALICO (CORTE Y-Y')

E SC: S/E A COT: MTS

Malla ciclonica cal. 08

Marco a base de (4.15 mm. de diametro)
Angulo de 112" x 14" 27 x 27 mm. de tejido

Aplicar pintura color Lámina Cal. 22

0.20
2 Bisagras tipo 0.30 gris a la proteccion 0.16
2 Bisagras tipo barril de 21" Aplicar pintura color
barril de 12" 0.50 gris a la protección

Malla ciclonica cal. 08 Caja a base de angulos

(4.15 mm. de diametro) de acero de 1 21" x 1 41"
27 x 27 mm. de tejido
0.50
Marco a base de Malla ciclonica Cal. 08
Marco a base de Angulo de 112" x 14" (4.15 mm de diámetro),
0.65
Angulo de 112" x 14" 27x27 mm. de tejido

Porta candado con

3
orificio de 8" para
Porta candado con candado multi lock
Malla ciclonica cal. 08 orificio de 3 8" Barreno para anclaje
(4.15 mm. de diametro) en muro en las 4
27 x 27 mm. de tejido Candado Multilock esquinas.

Barreno para anclaje

GABINETE METALICO PARA INTERRUPTOR DE NAVAJAS (ISOMETRICO) en muro en las 4
E SC: S/E A COT: MTS esquinas.

GABINETE METALICO PARA TABLERO ACDB (ISOMETRICO)

E SC: S/E A COT: MTS

Caja a base de angulos

de acero de 1 21" x 1 14"
Aplicar pintura color
0.50 gris a la protección 0.16
2 Bisagras tipo Caja a base de angulos
barril de 12" de acero de 1 21" x 1 41"
Porta candado con Porta candado con
orificio de 38" para orificio de 83" para
0.50
candado multi lock candado multi lock

0.65 0.65 0.16

Aplicar pintura color
gris a la protección Aplicar pintura color
gris a la protección Porta candado con
orificio de 38" para
candado multi lock
Malla ciclonica Cal. 08
(4.15 mm de diámetro), Caja a base de angulos
27x27 mm. de tejido de acero de 1 21" x 1 41"

GABINETE METALICO (VISTA FRONTAL) GABINETE METALICO (VISTA LATERAL) GABINETE METALICO (PLANTA)
E SC: S/E A COT: MTS E SC: S/E A COT: MTS E SC: S/E A COT: MTS

Coordinación de Proyectos de Transmisión y Transformación Página 11 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

F. Murete de block para centro de carga ACDB

Registro de concreto
prefabricado de
0.40x0.40x0.40 m.

Murete eléctrico de block

de 0.15x1.05x2.40 mts.
a implementar 1.05 Gabinete metálico para
Centro de carga ACDB protección de ACDB
a instalar Murete eléctrico de block
debe estar soldado y
Gabinete metálico para de 0.15x1.05x2.40 mts.
galvanizado en caliente
A A' protección de ACDB a implementar
debe estar soldado y
galvanizado en caliente 0.80

0.05
Disparos de trayectorias 0.50
de fibra optica

Det. 1 (Salida de ODF)

Registro de concreto
prefabricado de
Remate en salida de ODF con Centro de carga

0.65
0.40x0.40x0.40 m.
tubo licuatite de Ø 1 14", long. 50 cm, ACDB a instalar
con 2 conectores en punta y reducción

Entrada

Salida
bushing de 1 14" a 34" con niple contra
EQUIPOS ACDB-ODF (VISTA EN PLANTA) y monitor (Ver Det. 1)
ESC: S/E ACOT: MTS
2.40

Entrada
0.30

Salida
Remate en entrada a ODF
con tubo licuatite de Ø 1 41", 1.60
Unicanal de 4x2,
long. 50 cm, con 2 conectores longitud 30 cm
en punta con contra y monitor 0.30
con abrazadera
1.35

Entrada
Unicanal de 4x2

Salida
con abrazadera Tubería de PGG
0.80 0.30 de Ø 1 14" adosada
Tubería de PGG a muro para AC
de Ø 1 14" adosada 0.50
a muro para F.O. 0.30
0.26 0.20 N.P.T.± 0.00

Monitor de Ø 34"
Contratuerca de Ø 34"

Niple galvanizado de Ø 34 "

Contratuerca de Ø 34" EQUIPOS ACDB-ODF (VISTA FRONTAL)
Reducción bushing
de 1 14" a 34" ESC: S/E ACOT: MTS
Cople galvanizado de Ø 1 14"
Conector recto para
licuatite de Ø 1 14"

Tubo licuatite de Ø 1 14 "

DET. 1 (SALIDA DE OFD)

ESC: S/E ACOT: MTS

Coordinación de Proyectos de Transmisión y Transformación Página 12 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

G. Mástil ACDB
Notas generales:
1.- Las acotaciones están dadas en metros a menos
que se especifiquen otras distintas.
Mastil OC 2" Ced. 40
Mastil OC 2" Ced. 40 de H= 2.00 m. 2.- Los niveles están en metros a menos que se
de H= 2.00 m. especifique lo contrario.
Placa soldada a mastil
Placa soldada a mastil 3.- El concreto a utilizar en la cimentación tendrá
para conectar ACDB
para conectar ACDB resistencia f'c=250 kg/cm2.
ACDB
4.- El concreto a utilizar en plantilla será de
ACDB
Gabinete metalico para f'c=100kg/cm2.
Gabinete metalico para protección de ACDB de 5.- El acero de refuerzo deberá tener un esfuerzo de
protección de ACDB de 0.16x0.50x0.60 m. fluencia de 4200 kg/cm2.
0.16x0.50x0.60 m. 6.- El agregado grueso del concreto no deberá ser
Terminal Box (ODF) mayor de 19 mm (3/4"). y deberá cumplir con la norma
a espaldas de ACDB NOM C-111.
Terminal Box (ODF) 7.- El agregado fino deberá cumplir con la norma NOM
2.00
a espaldas de ACDB 2.00 C-111.
Unicanales 8.- El concreto será clase II, premezclado y debe
cumplir con la norma NOM C-155.
Liquatite 1 1 4" Liquatite 1 1 4" 9.- Por ningún motivo se aceptarán traslapes en un
1.30 1.30
0.40 0.40
porcentaje mayor al 50% en una misma sección
transversal.
0.90 0.90 10.- Las acotaciones y espaciamientos de varillas son
de centro a centro.

0.40
Cartabón e= 6 mm (14") 0.40
Cartabón e= 6 mm (14") 11.- Todas las aristas expuestas tendrán un chaflán de
Placa de 0.30x0.30 m. Placa de 0.30x0.30 m. 2.5cm.
e= 6 mm (14") e= 6 mm (14") 12.- El recubrimiento mínimo al acero de refuerzo será
de 5 cm, por estar en contacto directo con el terreno.
0.20 0.20
N.P.T.+ 0.10 N.P.T.+ 0.10
13.- El material de relleno estará libre de residuos
0.10 0.10 orgánicos y deberá compactarse al 90% Proctor en
0.60 0.60
N.P.T.± 0.00 N.P.T.± 0.00
capas de 20 cm. de espesor.
0.40 0.40
0.30 0.30 14.- La cimentación se desplantará sobre terreno
N.P.T.-0.30 N.P.T.-0.30 natural nunca sobre relleno que no haya sido
debidamente compactado.
0.50 0.50 Dado de concreto
Dado de concreto armado de 15.- La ubicación de los dados deberá efectuarse con
armado de 0.50x0.50x0.60 m. la plantilla que suministre el proveedor de la torre.
VISTA LATERAL 0.50x0.50x0.60 m. VISTA FRONTAL 16.- En la lista de materiales no se considera en
ESC: S/E ACOT: MTS ESC: S/E ACOT: MTS
desperdicio de las partidas.
17.- Antes del inicio del trazo se deben verificar los
límites del terreno

Coordinación de Proyectos de Transmisión y Transformación Página 13 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

H. Murete de concreto para mufa de acometida

Notas generales:
1.- Las acotaciones están dadas en metros a menos que se
especifiquen otras distintas.
Tubo de Ø 2" Ced. 40 ahogado en 2.- Los niveles están en metros a menos que se especifique
murete y castillo de concreto 2.20 mts.
y sobresale 0.80 mts., longitud total de lo contrario.
tubo de 3.00 mts., este tubo aplicará
cuando el poste de CFE mas cercano
sea mayor a 10 mts. 3.- El concreto a utilizar en la cimentación tendrá resistencia
f'c=250 kg/cm2.
Tubo de Ø 2" Ced. 40 ahogado en
murete y castillo de concreto 2.20 mts. 4.- El concreto a utilizar en plantilla será de f'c=100 kg/cm2.
y sobresale 0.80 mts., longitud total de 0.80 0.80
0.80 0.80
tubo de 3.00 mts., este tubo aplicará
cuando el poste de CFE mas
0.60
5.- El acero de refuerzo deberá tener un esfuerzo de fluencia
0.20 0.20 0.20
cercano sea mayor a 10 mts.
Castillo de concreto de 4200 kg/cm2.
de 0.20x0.20x1.00 mts.,
armado con Armex
Castillo de concreto 6.- El agregado grueso del concreto no deberá ser mayor de
de 0.20x0.20x1.00 mts.,
armado con Armex 19mm (3/4"). y deberá cumplir con la norma NOM C-111.
1.00
1.00

3.00
7.- El agregado fino deberá cumplir con la norma NOM C-111.
3.00

8.- El concreto será clase II, premezclado y debe cumplir con

2.20 la norma NOM C-155.
2.20

9.- Por ningún motivo se aceptarán traslapes en un porcentaje

mayor al 50% en una misma sección transversal.
10.- Las acotaciones y espaciamientos de varillas son de
Zapata para desplante de
murete de concreto armado
Murete eléctrico de centro a centro.
concreto de
f'c=200 kg/cm2 3.00
Murete eléctrico de concreto
0.20x0.60x3.00 mts.,
armado con Armex 11.- Todas las aristas expuestas tendrán un chaflán de 2.5cm.
de 0.20x0.60x3.00 mts.,
armado con Armex
12.- El recubrimiento mínimo al acero de refuerzo será de 5
3.00 Castillo de concreto
de 0.20x0.20x1.00 mts., cm, por estar en contacto directo con el terreno.
Murete eléctrico de concreto armado con Armex
de 0.20x0.60x3.00 mts.,
armado con Armex
Tubo de Ø 2" Ced. 40 ahogado en
murete y castillo de concreto 2.20 mts.
13.- El material de relleno estará libre de residuos orgánicos
1.80
y sobresale 0.80 mts., longitud total de
tubo de 3.00 mts., este tubo aplicará
y deberá compactarse al 90% Proctor en capas de 20 cm. de
cuando el poste de CFE mas cercano
sea mayor a 10 mts. Varilla de 38" @ 20 cm espesor.
Dejar ahogadas tuberías de ambos lados
alimentación eléctrica y Fibra
Optica
1.00
Zapata para desplante de 14.- La cimentación se desplantará sobre terreno natural
murete de concreto armado
Zapata para desplante de f'c=200 kg/cm2 nunca sobre relleno que no haya sido debidamente
murete de concreto armado
f'c=200 kg/cm2 N.P.T. ±0.00m
N.P.T. ±0.00m
compactado.
1.00

0.60
0.40 15.- La ubicación de los dados deberá efectuarse con la
0.40 N.P.T. -0.40m
N.P.T. -0.40m 0.20 0.60
plantilla que suministre el proveedor de la torre.
0.10
0.10 0.20

1.00 1.00 N.P.T. -0.50m 1.00 16.- En la lista de materiales no se considera en desperdicio
N.P.T. -0.50m
de las partidas.
VISTA LATERAL PLANTA VISTA FRONTAL 17.- Antes del inicio del trazo se deben verificar los límites del
ESC: 1: 100 ACOT: MTS ESC: 1: 100 ACOT: MTS ESC: 1: 100 ACOT: MTS
terreno

Coordinación de Proyectos de Transmisión y Transformación Página 14 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

DETALLE 1 (Centro de carga)

DETALLE
1y2

A A

DETALLE 2 (Base)

CORTE A-A´
NPT

DETALLE 3 DETALLE ARMADO

ESPECIFICACIONES

DETALLE 3 (Salidas laterales)

Coordinación de Proyectos de Transmisión y Transformación Página 15 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

I. Registros para fibra óptica y fuerza

Notas generales:
- La distancia entre tuberías de FO y Fuerza será de 20.00
60
60 cms.
Y Y'
- Los registros subterráneos se utilizarán en cada cambio de
dirección o a cada 30 m. de distancia máximo.
- Se deberá cuidar que la profundidad de la tubería sea a

60
50
30.00 cms. del NPT.
60
X X' - Las acotaciones y niveles están dadas en centímetros a
20
10 menos que se especifiquen otras distintas.
10
Registro de concreto - El concreto a utilizar en la cimentación tendrá resistencia
de 0.60x0.60x0.60 m.
4 f'c=250 kg/cm2.
60 0
10
- El concreto a utilizar en plantilla será de f'c=100 kg/cm2.
- El acero de refuerzo deberá tener un esfuerzo de fluencia de
Registro de concreto VISTA EN PLANTA 4200 kg/cm2.

de 0.60x0.60x0.60 m. ESC:S/E ACOT: cm - El agregado grueso del concreto no deberá ser mayor de
19mm (3/4"). y deberá cumplir con la norma NOM C-111.
- El agregado fino deberá cumplir con la norma NOM C-111.
VISTA EN ISOMÉTRICO
- El concreto será clase II, premezclado y debe cumplir con
ESC: S/E ACOT: cm
la norma NOM C-155.
- Por ningún motivo se aceptarán traslapes en un porcentaje
mayor al 50% en una misma sección transversal.
- Las acotaciones y espaciamientos de varillas son de centro
a centro.
10 10
- Todas las aristas expuestas tendrán un chaflán de 2.5cm.

40
- El recubrimiento mínimo al acero de refuerzo será de 5 cm,
40
20 20 por estar en contacto directo con el terreno.
FO FO FO FO AC AC AC AC - El material de relleno estará libre de residuos orgánicos y
10 10
deberá compactarse al 90% Proctor en capas de 20 cm. de
espesor.
60
40 60
40
- La cimentación se desplantará sobre terreno natural nunca
sobre relleno que no haya sido debidamente compactado.
Registro de concreto Registro de concreto - La ubicación de los dados deberá efectuarse con la plantilla
de 0.60x0.60x0.60 m. de 0.60x0.60x0.60 m. que suministre el proveedor de la torre.

VISTA X - X' VISTA Y - Y' - En la lista de materiales no se considera en desperdicio de

las partidas.
ESC:S/E ACOT: cm ESC:S/E ACOT: cm
- Antes del inicio del trazo se deben verificar los límites del
terreno

Coordinación de Proyectos de Transmisión y Transformación Página 16 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

J. Sistema de seguridad física

Notas generales:
A.- Malla ciclónica de alambre galvanizado por inmersión en caliente,
calibre 12.5 con abertura de 55x55 mm altura de 2.40 mts. acabado
A B C entorchado en un extremo y nudo en el otro. La malla se sujetará a los
postes de arranque o esquineros por medio de soleras galvanizadas de
3/16"x3/4" esp. entretejida cada tres rombos, unida a los postes con
abrazaderas de tensión, tornillos y tuercas cadminizadas a cada 0.45
mts.
B.- Poste esquinero en tubo galvanizado de 2 1/2" diámetro ced.40 y
altura de 3.50 mts (0.65 mts ahogado en dala de concreto) con capucha
1 simple. Se colocarán 3 líneas de alambre de púas galvanizado cal. 12.5
trenzado en 2 hilos con 4 púas sujetadas a poste con abrazaderas de
arranque tornillos y tuercas cadminizadas.
C.- Poste intermedio en tubo galvanizado de 2" diámetro ced.40 y altura
de 3.00 mts (0.65 mts ahogado en dala de concreto), con capucha
MALLA CICLONICA DE H=2.40 MTS
MAS ALAMBRE DE PUAS Y ochavo. la malla se sujetará al poste con alambre galvanizado a cada
CONCERTINA 0.45 mts.
D.- Barra superior, intermedia e inferior en tubo galvanizado de 1 5/8"
diámetro ced.40. La unión con postes esquinero o intermedios será con
coples simples para tubo de 1 5/8" diámetro, abrazaderas de arranque,
2 tornillos y tuercas cadminizadas. La malla se sujetará a las barras con
alambre galvanizado a cada 0.50 mts.
PORTON DE MALLA CICLÓNICA
DE 2.50 MTS. DE ANCHO CON
E.- Puertas y portones. Se forman con una o dos hojas dependiendo de
ANDADO Y CADENA la configuración del sitio y cada una estará formado con marco de tubo
∅ 2" y los siguientes elementos galvanizados.
1.- Capucha simple ∅ 2"
2.- Abrazaderas de arranque
3.- Abrazaderas de tensión
4.- Tornillos galv. cabeza de coche ∅ 3/8 x 1 1/2"
3 5.- Malla ciclónica galv. calibre 12.5 abertura 55x55 mm
MURETE ELECTRICO DE 6.- Solera galv. 3/4" x 3/16" esp.
DE 0.15x1.05x2.40 MTS.
7.- Alambre de púas galv. cal. 12.5 trenzado en 2 hilos con 4 púas
ACCESO
A SITIO
8.- Púas concertina ∅ 45 cm [Link]-65
9.- Cadena galv. eslabón de 1" x 2"

CERRAMIENTO PERIMETRAL (PLANTA) 10.- Candado MasterLock dorado 4 dígitos cañón largo
11.- Bisagras galv. 2 1/2" x 2"
ESC: S/E ACOT: MTS
12.- Cerrojo tipo mauser
13.- Pasador a piso galv. redondo de 3/4" x 12"

Coordinación de Proyectos de Transmisión y Transformación Página 17 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

Coordinación de Proyectos de Transmisión y Transformación Página 18 de 19 28 de febrero de 2024

 ESQUEMAS DE REFERENCIA
Obra Civil y Electromecánica para instalación de torres de telecomunicación

0.08 0.08
2.40 < 2.50 < 2.50

2.50

0.45

Ver detalle 1

1.20
0.45
(Tipo)
Ver detalle 2

2.40
3.45

0.45
(Tipo)
1.20

Malla ciclonica ahogada Malla ciclonica ahogada

5 cm en concreto de dala 5 cm en concreto de dala
de desplante de desplante Ver detalle 3

N.T.P.±0.00
0.05 0.05
D-1 0.10
0.15 D-1 D-1 0.15

0.60

0.20

ALZADO TIPO DE ARMADO Solera galv.

3/4" x 3/16" esp.
Poste esquinero
ESC: 1:100 ACOT: MTS tubo galvanizado
e Ø 2 1/2" ced.40 Malla ciclonica galv.
calibre 12.5 abertura
Abrazadera de 55x55 mm, ahogada 5cm
tension Ø 2 1/2" en concreto de dala
@ 45 cm de desplante
Capucha simple
Dala de desplante
de Ø 2 1/2" Puas concertina
Ø 45 cm
mod. CBT-65 Poste intermedio 0.10
0.05
Poste esquinero
tubo galvanizado tubo galvanizado 0.20
de Ø 2 1/2" ced.40 Alambre de puas galv. de Ø 2" ced.40 Malla ciclonica galv.
cal. 12.5 trenzado en
2 hilos con 4 puas calibre 12.5 abertura 0.05
Abrazadera de Cople simple para Armex 15-20-4 Armex 15-20-4
arranque Ø 2 1/2"
55x55 mm
tubo de Ø 1 5/8" Concreto
Barra superior tubo galv. f'c=200 kg/cm²
de Ø 1 5/8" ced.40
Barra intermedia Concreto 0.50
Cople simple para f'c=200 kg/cm²
tubo de Ø 1 5/8" tubo galvanizado de
Ø 1 5/8" ced.40 Plantilla de concreto
Abrazadera de Malla ciclonica galv. Abrazadera de pobre f'c=100 kg/cm²,
tension Ø 2 1/2" calibre 12.5 abertura arranque Ø 2" Tornillos galv. Esp. 5 cms.
@ 45 cm 55x55 mm
cabeza de coche
Tornillos galv.
cabeza de coche
Ø 3/8" x 1 1/2"
Solera galv.
3/4" x 3/16" esp.
Ø 3/8" x 1 1/2"
K-1
DETALLE 2 0.20

DETALLE 1 DETALLE 3
ESC: 1:100 ACOT: MTS ESC: 1:100 ACOT: MTS

Coordinación de Proyectos de Transmisión y Transformación Página 19 de 19 28 de febrero de 2024

 A.5.- PLANO DEL SISTEMA DE TIERRAS
Elementos mínimos por instalar

Subdirección de Ingeniería y Administración de la Construcción

Coordinación de Proyectos de Transmisión y Transformación
Gerencia Técnica de Proyectos de Transmisión y Transformación
 Pararrayos
dipolo corona Electrodo tipo “chem-rod” para cualquier
N.T.T.
sistema de telecomunicaciones y equipo
electrónico

N.C.R.A

Aterrizaje de pierna de torre

Aterrizaje de
pierna de torre
electrodo tipo “chem-rod” para cualquier
sistema de telecomunicaciones y equipo
electrónico
Electrodo quimico
registrable para sistema
de tierras a
implementar

Torre autosoprtada de
telecomunicación

electrodo tipo “chem-rod” para cualquier

sistema de telecomunicaciones y equipo
electrónico
Torre
Autosoportada

Electrodo químico
registrable para
sistema de tierras a
implementar

Electrodo químico para

sistema de tierras
a implementar

Planta

X X X X X X X X X X X X X X X X X X X X X X X X

X X X X X X X X X X X X X X X X X X X X X X X X

Torres de telecomunicaciones autosoportadas

N.T.N.+0.00 Sistema de tierras

Ing. Edgar Vera Pizano

Ing. Edgar Vera Pizano
Ing. Miguel Navarro Valle
Ing. Hugo Hasael Cruz Alavez

Elevación
 A.6.- PLANO DEL SISTEMA INTEGRAL DE
ALIMENTACIÓN ALTERNATIVA
Información de referencia, plano propiedad de “Caban Systems”

Subdirección de Ingeniería y Administración de la Construcción

Coordinación de Proyectos de Transmisión y Transformación
Gerencia Técnica de Proyectos de Transmisión y Transformación
 SYSTEMS

H-VAC

AC

AC
PACKS
G.A.C.

PACKS
SOLAR SIDE BOX

H-VAC
A

T.D.P. AC

unni

CARGAS DEL SITIO 6

H-VAC

AC

AC

GEN.
PACKS

G.A.C.
PACKS

SOLAR SIDE BOX

H-VAC

AZIMUT: 180°
INCLINACIÓN: 10°

SISTEMA DE ENERGIA ALTERNATIVA

AZIMUT: 180°
INCLINACIÓN: 10°

T.D.P. AC

Área requerida para solución G.A.C.

alternativa de energía:
85 m₂

A'

DISTRIBUCIÓN DE EQUIPOS SECCIÓN A-A'

SIN ESCALA
SIN ESCALA

IM-71-2022 152 de 360

 A.7.- Instalaciones conforme a los
requerimientos CUATIPS
Información de referencia

Subdirección de Ingeniería y Administración de la Construcción

Coordinación de Proyectos de Transmisión y Transformación
Gerencia Técnica de Proyectos de Transmisión y Transformación
 1. ACOTACIONES EN METROS.
2. NIVELES EN METROS.
3. TRABAJAR ESTE PROYECTO CONJUNTAMENTE CON LOS PLANOS ESTRUCTURALES, ELECTRICOS, SISTEMAS DE TIERRAS Y
FIBRA OPTICA CORRESPONDIENTES.
4. LOS DETALLES QUE NO SE INCLUYAN EN ESTE PROYECTO SE REALIZARAN CONFORME SE INDICA EN EL DOCUMENTO
O-15.1.1-01 "NORMAS GENERALES PARA IMPLANTACION DE SITIOS TELCEL".
5. VERIFICAR LOS NIVELES EXISTENTES Y NUEVOS EN SITIO CONJUNTAMENTE CON CONTRATISTAS ANTES DE INICIAR LOS
TRABAJOS DE CONSTRUCCION.
6. LA ESTRUCTURA CONSISTE EN: TORRE AUTOSOPORTADA CUADRADA DE 37.00m DE ALTURA EXISTENTE DONDE SE
COLOCARAN TRES SOPORTES TIPO "H" CON ANTENAS CELULARES INSTALADAS A UNA ALTURA DE 20.50m RESPECTO AL NIVEL
±0.00
7. SE IMPLEMENTARA EL SISTEMA UMTS 850.
EJE DE REFERENCIA

8. TODAS LAS ORIENTACIONES DESCRITAS EN ESTE PLANO ESTAN REFERIDAS AL NORTE MAGNETICO.
9. SE COLOCARAN 3 SECTORES CON LAS SIGUIENTES ORIENTACIONES EN BASE AL MEMORANDUM DE RF CONSECUTIVO: 1715
FECHA 12/10/2017.
SISTEMA UMTS
ORIENTACION MAGNETICA 45°
ORIENTACION MAGNETICA 45°

SISTEMA LTE
INCLINACION ELECTRICA -°
INCLINACION ELECTRICA -°

INCLINACION MECANICA 0°
INCLINACION MECANICA 0°
16.50 m.
MBMF/D3F/D2600

TNA330A00Rx0Y
1 ANTENA TIPO
1 ANTENA TIPO

SECTOR "Y"
SECTOR "B"

ALZADO PRINCIPAL
N.C.R.A.

16.50 m.

ORIENTACION CON REFERENCIA A PLANTA ARQUITECTONICA SECTOR "X"

1 ANTENA TIPO
SECTOR "Z" TNA330A00Rx0Y
1 ANTENA TIPO N.C.R.A. 16.50 m.
TNA330A00Rx0Y ORIENTACION MAGNETICA 45°
N.C.R.A. 16.50 m. INCLINACION MECANICA 0°
ORIENTACION MAGNETICA 285° INCLINACION ELECTRICA -°
INCLINACION MECANICA 0°
SECTOR "A"
INCLINACION ELECTRICA -°
1 ANTENA TIPO
SECTOR "C" MBMF/D3F/D2600
1 ANTENA TIPO N.C.R.A. 16.50 m.
MBMF/D3F/D2600 ORIENTACION MAGNETICA 45°

8 SOPORTES TELESCOPICOS

DE 2.50 [Link] PLANO D-03

CADA 1.50 mts. CON ALTURA
N.C.R.A. 16.50 m. INCLINACION MECANICA 0°

CON DADO DE FIJACION A

ORIENTACION MAGNETICA 285° INCLINACION ELECTRICA -°
INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°
EJE DE REFERENCIA SECTOR "Y"
1 ANTENA TIPO
TNA330A00Rx0Y
N.C.R.A. 16.50 m.
ORIENTACION MAGNETICA 155°
INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°
SECTOR "B"
1 ANTENA TIPO
MBMF/D3F/D2600
N.C.R.A. 16.50 m.
ORIENTACION MAGNETICA 155°
INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°

Ø 2"Ced. 40 AHOGADO A CASTILLO

KIT DE ATERRIZAJE
16.50 m.

ANILLO DE ACERO
(B.T.F.)
INCLINACION MECANICA 0°
ORIENTACION MAGNETICA 155°

INCLINACION ELECTRICA -°
SECTOR "C"
1 ANTENA TIPO
MBMF/D3F/D2600

MURO DE BLOCK PERIMETRAL

TUBO DE REFUERZO H=6.00m.
16.50 m.
ORIENTACION MAGNETICA 155°

INCLINACION ELECTRICA -°
INCLINACION MECANICA 0°
SECTOR "Z"
1 ANTENA TIPO
TNA330A00Rx0Y

NIVEL DE PISO TERMINADO INDICA NIVEL

PLANO D-03
BASE DE ANGULO Y
SOLERA @ [Link]
PORTACABLEARA A

A
CON ALTURA DE 2.50 mts.
DE REFUERZO EN MURO
NIVEL DE CALLE
INDICA POSTERIA C.F.E.

CAMA GUIA DE ONDA

N.B. NIVEL BANQUETA

EQUIPO A FUTURO
NIVEL DE TERRENO NATURAL

N.C.R.A.
INDICA TRAYECTORIA DE

MUFA 2" PARA

FIBRA OPTICA
N.C.R.A.

NIVEL TOPE DE TORRE ALIMENTACION ELECTRICA

PLANCHA DE CONCRETO NUEVA

N.S.R.G. NIVEL SUPERIOR RELLENO DE GRAVA INDICA TRAYECTORIA DE
N.C.G.O. NIVEL CAMA GUIA DE ONDA SISTEMA DE TIERRAS
INDICA TRAYECTORIA DE
N.S.D. NIVEL SUPERIOR DE DADO
FIBRA OPTICA
NIVEL TOPE DE CONCRETO
INDICA ANGULO DE FOTO
NIVEL CENTRO RADIACION ANTENAS

DE 3.00x1.00 mts.
TOMADA
N.S.M. NIVEL SUPERIOR MURO
N.S.M.C. NIVEL SUPERIOR DE MALLA CICLONICA INDICA TERRENO NATURAL CON
NIVEL INFERIOR DE PLATAFORMA VEGETACION
NIVEL TOPE DE PARARRAYOS INDICA RELLENO ARENOSO
NIVEL DE TOPE DE ALAMBRE DE PUAS
N.B.T. NIVEL DE BARRA DE TIERRA INDICA CAMA DE GRAVA

ORIENTACION MAGNETICA 155°

ORIENTACION MAGNETICA 45°

INCLINACION ELECTRICA -°
INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°
INCLINACION MECANICA 0°

N.C.R.A. 16.50 m.
TNA330A00Rx0Y
MBMF/D3F/D2600
N.C.R.A. 16.50 m.

1 ANTENA TIPO

ORIENTACION DE ANTENAS
1 ANTENA TIPO

SECTOR "Y"
SECTOR "A"
BN0991
PLAZA OASIS

EQUIPO 1
ENC B-158 NUEVO

EN NICHO TIPO "C"

EQUIPO 2

INTERRUPTOR
ENC-6150 NUEVO

PRINCIPAL FAL 2X125A

NICHO ELECTRICO TIPO "C"

AL INTERIOR DEL SITIO

PARA MEDIDOR E INTERRUPTOR

BASE DE MEDICION
D
C
N.C.R.A. 16.50 m.
SECTOR "X"

ORIENTACION MAGNETICA 45°

INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°
1 ANTENA TIPO
TNA330A00Rx0Y

N.C.R.A. 16.50 m.
ORIENTACION MAGNETICA 155°
INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°
1 ANTENA TIPO
SECTOR "B"

MBMF/D3F/D2600
MW Ø0.60 mts.
N.C.R.A. 14.50 m.
SECTOR UNICO
B 1 ANTENA TIPO

A
N.C.R.A. 16.50 m.

INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°
SECTOR "C"

ORIENTACION MAGNETICA 285°

1 ANTENA TIPO
MBMF/D3F/D2600
N.C.R.A. 16.50 m.
ORIENTACION MAGNETICA 285°
INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°
SECTOR "Z"
1 ANTENA TIPO
TNA330A00Rx0Y
A-02
 1. ACOTACIONES EN METROS.
2. NIVELES EN METROS.
3. TRABAJAR ESTE PROYECTO CONJUNTAMENTE CON LOS PLANOS ESTRUCTURALES, ELECTRICOS, SISTEMAS DE TIERRAS Y
FIBRA OPTICA CORRESPONDIENTES.
4. LOS DETALLES QUE NO SE INCLUYAN EN ESTE PROYECTO SE REALIZARAN CONFORME SE INDICA EN EL DOCUMENTO
O-15.1.1-01 "NORMAS GENERALES PARA IMPLANTACION DE SITIOS TELCEL".
5. VERIFICAR LOS NIVELES EXISTENTES Y NUEVOS EN SITIO CONJUNTAMENTE CON CONTRATISTAS ANTES DE INICIAR LOS
TRABAJOS DE CONSTRUCCION.
6. LA ESTRUCTURA CONSISTE EN: TORRE AUTOSOPORTADA CUADRADA DE 37.00m DE ALTURA EXISTENTE DONDE SE
COLOCARAN TRES SOPORTES TIPO "H" CON ANTENAS CELULARES INSTALADAS A UNA ALTURA DE 20.50m RESPECTO AL NIVEL
±0.00
7. SE IMPLEMENTARA EL SISTEMA UMTS 850.
8. TODAS LAS ORIENTACIONES DESCRITAS EN ESTE PLANO ESTAN REFERIDAS AL NORTE MAGNETICO.
9. SE COLOCARAN 3 SECTORES CON LAS SIGUIENTES ORIENTACIONES EN BASE AL MEMORANDUM DE RF CONSECUTIVO: 1715
FECHA 12/10/2017.

SISTEMA UMTS

SISTEMA LTE

ORIENTACION CON REFERENCIA A PLANTA ARQUITECTONICA SECTOR "X"

1 ANTENA TIPO
SECTOR "Z" TNA330A00Rx0Y
1 ANTENA TIPO N.C.R.A. 16.50 m.
TNA330A00Rx0Y ORIENTACION MAGNETICA 45°
N.C.R.A. 16.50 m. INCLINACION MECANICA 0°
ORIENTACION MAGNETICA 285° INCLINACION ELECTRICA -°
INCLINACION MECANICA 0°
SECTOR "A"
INCLINACION ELECTRICA -°
1 ANTENA TIPO
SECTOR "C" MBMF/D3F/D2600
1 ANTENA TIPO N.C.R.A. 16.50 m.
MBMF/D3F/D2600 ORIENTACION MAGNETICA 45°
N.C.R.A. 16.50 m. INCLINACION MECANICA 0°
ORIENTACION MAGNETICA 285° INCLINACION ELECTRICA -°
INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°
EJE DE REFERENCIA SECTOR "Y"
1 ANTENA TIPO
TNA330A00Rx0Y
N.C.R.A. 16.50 m.
ORIENTACION MAGNETICA 155°
INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°
SECTOR "B"
1 ANTENA TIPO
MBMF/D3F/D2600
N.C.R.A. 16.50 m.
ORIENTACION MAGNETICA 155°
INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°

NIVEL DE PISO TERMINADO INDICA NIVEL

NIVEL DE CALLE
INDICA POSTERIA C.F.E.
N.B. NIVEL BANQUETA
NIVEL DE TERRENO NATURAL INDICA TRAYECTORIA DE
NIVEL TOPE DE TORRE ALIMENTACION ELECTRICA
N.S.R.G. NIVEL SUPERIOR RELLENO DE GRAVA INDICA TRAYECTORIA DE
N.C.G.O. NIVEL CAMA GUIA DE ONDA SISTEMA DE TIERRAS
INDICA TRAYECTORIA DE
N.S.D. NIVEL SUPERIOR DE DADO
FIBRA OPTICA
NIVEL TOPE DE CONCRETO
INDICA ANGULO DE FOTO
NIVEL CENTRO RADIACION ANTENAS TOMADA
N.S.M. NIVEL SUPERIOR MURO
N.S.M.C. NIVEL SUPERIOR DE MALLA CICLONICA INDICA TERRENO NATURAL CON
NIVEL INFERIOR DE PLATAFORMA VEGETACION

NIVEL TOPE DE PARARRAYOS INDICA RELLENO ARENOSO

NIVEL DE TOPE DE ALAMBRE DE PUAS
N.B.T. NIVEL DE BARRA DE TIERRA INDICA CAMA DE GRAVA

BN0991
PLAZA OASIS

DETALLES DE MURO PERIMETRAL EST-02

 1. ACOTACIONES EN METROS.
2. NIVELES EN METROS.
3. TRABAJAR ESTE PROYECTO CONJUNTAMENTE CON LOS PLANOS ESTRUCTURALES, ELECTRICOS, SISTEMAS DE TIERRAS Y
FIBRA OPTICA CORRESPONDIENTES.
4. LOS DETALLES QUE NO SE INCLUYAN EN ESTE PROYECTO SE REALIZARAN CONFORME SE INDICA EN EL DOCUMENTO
O-15.1.1-01 "NORMAS GENERALES PARA IMPLANTACION DE SITIOS TELCEL".
5. VERIFICAR LOS NIVELES EXISTENTES Y NUEVOS EN SITIO CONJUNTAMENTE CON CONTRATISTAS ANTES DE INICIAR LOS
TRABAJOS DE CONSTRUCCION.
6. LA ESTRUCTURA CONSISTE EN: TORRE AUTOSOPORTADA CUADRADA DE 37.00m DE ALTURA EXISTENTE DONDE SE
COLOCARAN TRES SOPORTES TIPO "H" CON ANTENAS CELULARES INSTALADAS A UNA ALTURA DE 20.50m RESPECTO AL NIVEL
±0.00
7. SE IMPLEMENTARA EL SISTEMA UMTS 850.
8. TODAS LAS ORIENTACIONES DESCRITAS EN ESTE PLANO ESTAN REFERIDAS AL NORTE MAGNETICO.
9. SE COLOCARAN 3 SECTORES CON LAS SIGUIENTES ORIENTACIONES EN BASE AL MEMORANDUM DE RF CONSECUTIVO: 1715
FECHA 12/10/2017.

SISTEMA UMTS

SISTEMA LTE

ORIENTACION CON REFERENCIA A PLANTA ARQUITECTONICA SECTOR "X"

1 ANTENA TIPO
SECTOR "Z" TNA330A00Rx0Y
1 ANTENA TIPO N.C.R.A. 16.50 m.
TNA330A00Rx0Y ORIENTACION MAGNETICA 45°
N.C.R.A. 16.50 m. INCLINACION MECANICA 0°
ORIENTACION MAGNETICA 285° INCLINACION ELECTRICA -°
INCLINACION MECANICA 0°
SECTOR "A"
INCLINACION ELECTRICA -°
1 ANTENA TIPO
SECTOR "C" MBMF/D3F/D2600
1 ANTENA TIPO N.C.R.A. 16.50 m.
MBMF/D3F/D2600 ORIENTACION MAGNETICA 45°
N.C.R.A. 16.50 m. INCLINACION MECANICA 0°
ORIENTACION MAGNETICA 285° INCLINACION ELECTRICA -°
INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°
EJE DE REFERENCIA SECTOR "Y"
1 ANTENA TIPO
TNA330A00Rx0Y
N.C.R.A. 16.50 m.
ORIENTACION MAGNETICA 155°
INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°
SECTOR "B"
1 ANTENA TIPO
MBMF/D3F/D2600
N.C.R.A. 16.50 m.
ORIENTACION MAGNETICA 155°
INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°

NIVEL DE PISO TERMINADO INDICA NIVEL

NIVEL DE CALLE
INDICA POSTERIA C.F.E.
N.B. NIVEL BANQUETA
NIVEL DE TERRENO NATURAL INDICA TRAYECTORIA DE
NIVEL TOPE DE TORRE ALIMENTACION ELECTRICA
N.S.R.G. NIVEL SUPERIOR RELLENO DE GRAVA INDICA TRAYECTORIA DE
N.C.G.O. NIVEL CAMA GUIA DE ONDA SISTEMA DE TIERRAS
INDICA TRAYECTORIA DE
N.S.D. NIVEL SUPERIOR DE DADO
FIBRA OPTICA
NIVEL TOPE DE CONCRETO
INDICA ANGULO DE FOTO
NIVEL CENTRO RADIACION ANTENAS TOMADA
N.S.M. NIVEL SUPERIOR MURO
N.S.M.C. NIVEL SUPERIOR DE MALLA CICLONICA INDICA TERRENO NATURAL CON
NIVEL INFERIOR DE PLATAFORMA VEGETACION

NIVEL TOPE DE PARARRAYOS INDICA RELLENO ARENOSO

NIVEL DE TOPE DE ALAMBRE DE PUAS
N.B.T. NIVEL DE BARRA DE TIERRA INDICA CAMA DE GRAVA

BN0991
PLAZA OASIS

EST-01
NICHO ELECTRICO TIPO "C"
 1. ACOTACIONES EN METROS.
2. NIVELES EN METROS.
3. TRABAJAR ESTE PROYECTO CONJUNTAMENTE CON LOS PLANOS ESTRUCTURALES, ELECTRICOS, SISTEMAS DE TIERRAS Y
FIBRA OPTICA CORRESPONDIENTES.
4. LOS DETALLES QUE NO SE INCLUYAN EN ESTE PROYECTO SE REALIZARAN CONFORME SE INDICA EN EL DOCUMENTO
O-15.1.1-01 "NORMAS GENERALES PARA IMPLANTACION DE SITIOS TELCEL".
5. VERIFICAR LOS NIVELES EXISTENTES Y NUEVOS EN SITIO CONJUNTAMENTE CON CONTRATISTAS ANTES DE INICIAR LOS
TRABAJOS DE CONSTRUCCION.
6. LA ESTRUCTURA CONSISTE EN: TORRE AUTOSOPORTADA CUADRADA DE 37.00m DE ALTURA EXISTENTE DONDE SE

B C
COLOCARAN TRES SOPORTES TIPO "H" CON ANTENAS CELULARES INSTALADAS A UNA ALTURA DE 20.50m RESPECTO AL NIVEL
EJE DE REFERENCIA ±0.00
7. SE IMPLEMENTARA EL SISTEMA UMTS 850.
8. TODAS LAS ORIENTACIONES DESCRITAS EN ESTE PLANO ESTAN REFERIDAS AL NORTE MAGNETICO.
9. SE COLOCARAN 3 SECTORES CON LAS SIGUIENTES ORIENTACIONES EN BASE AL MEMORANDUM DE RF CONSECUTIVO: 1715
FECHA 12/10/2017.

SISTEMA UMTS

SISTEMA LTE

ORIENTACION CON REFERENCIA A PLANTA ARQUITECTONICA SECTOR "X"

1 ANTENA TIPO
SECTOR "Z" TNA330A00Rx0Y
1 ANTENA TIPO N.C.R.A. 16.50 m.
TNA330A00Rx0Y ORIENTACION MAGNETICA 45°
N.C.R.A. 16.50 m. INCLINACION MECANICA 0°
ORIENTACION MAGNETICA 285° INCLINACION ELECTRICA -°
INCLINACION MECANICA 0°
SECTOR "A"
INCLINACION ELECTRICA -°
1 ANTENA TIPO
SECTOR "C" MBMF/D3F/D2600
1 ANTENA TIPO N.C.R.A. 16.50 m.
MBMF/D3F/D2600 ORIENTACION MAGNETICA 45°
N.C.R.A. 16.50 m. INCLINACION MECANICA 0°
ORIENTACION MAGNETICA 285° INCLINACION ELECTRICA -°
INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°
EJE DE REFERENCIA SECTOR "Y"
1 ANTENA TIPO
TNA330A00Rx0Y
N.C.R.A. 16.50 m.
ORIENTACION MAGNETICA 155°
INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°
SECTOR "B"
1 ANTENA TIPO
MBMF/D3F/D2600
N.C.R.A. 16.50 m.
ORIENTACION MAGNETICA 155°
INCLINACION MECANICA 0°
INCLINACION ELECTRICA -°

A D NIVEL DE PISO TERMINADO INDICA NIVEL

NIVEL DE CALLE
INDICA POSTERIA C.F.E.
N.B. NIVEL BANQUETA
NIVEL DE TERRENO NATURAL INDICA TRAYECTORIA DE
NIVEL TOPE DE TORRE ALIMENTACION ELECTRICA
N.S.R.G. NIVEL SUPERIOR RELLENO DE GRAVA INDICA TRAYECTORIA DE
N.C.G.O. NIVEL CAMA GUIA DE ONDA SISTEMA DE TIERRAS
INDICA TRAYECTORIA DE
N.S.D. NIVEL SUPERIOR DE DADO
FIBRA OPTICA
NIVEL TOPE DE CONCRETO
INDICA ANGULO DE FOTO
NIVEL CENTRO RADIACION ANTENAS
8 SOPORTES TELESCOPICOS N.S.M. NIVEL SUPERIOR MURO
TOMADA

CON DADO DE FIJACION A N.S.M.C. NIVEL SUPERIOR DE MALLA CICLONICA INDICA TERRENO NATURAL CON
NIVEL INFERIOR DE PLATAFORMA VEGETACION

TRAYECTORIA ELECTRICA CON CADA 1.50 mts. CON ALTURA NIVEL TOPE DE PARARRAYOS INDICA RELLENO ARENOSO
DE 2.50 [Link] PLANO D-03
TUBERIA DE P.G.G. Ø1 21 "
NIVEL DE TOPE DE ALAMBRE DE PUAS
N.B.T. NIVEL DE BARRA DE TIERRA INDICA CAMA DE GRAVA
REGISTRO PARA
MURO DE BLOCK PERIMETRAL SISTEMA DE TIERAS
CON ALTURA DE 2.50 mts.
EQUIPO A FUTURO CAMA GUIADE ONDA
TRAYECTORIA ELECTRICA CON EQUIPO 2 EQUIPO 1 PLANCHA DE CONCRETO e=0.20
TUBERIA DE PVC PESADO 2" Ø ENC-6150 ENC B-158
x3.00x1.00 mts.
PLANCHA DE CONCRETO PARA KIT DE ATERRIZAJE BN0991
NICHO DE TABLERO ELECTRICO 60x1.20 ANILLO DE ACERO (B.T.F.) PLAZA OASIS

TABLERO ELECTRICO
NQ418LJC 100A ESPACIOS
CON INT. PPAL. DE 2x125A
BASE DE MEDICION

INTERRUPTOR PRINCIPAL FAL

2X125A CON NICHO METALICO DE MUFA 2" PARA FIBRA OPTICA
PROTECCION TUBO DE REFUERZO H=6.00m. Ø 2"
Ced. 40 AHOGADO A CASTILLO DE
NICHO ELECTRICO TIPO "C" REFUERZO EN MURO
PARA MEDIDOR E INTERRUPTOR REGISTRO SUBTERRANEO
REGISTRO SUBTERRANEO PARA FIBRA OPTICA DE 60x60X60
ELECTRICO 60x60x60 GABINETE HIMEL DE 60x60x30 TRAYECTORIA PARA F.O. CON
PARA ALOJAR FIBRA OPTICA CON TUBERIA DE PVC PESADO 2" Ø
LIQUID TIGHT DE 34 " Y 2.00 mts. DE LONGITUD

A-01
PLANTA ARQUITECTONICA
 NOTAS GENERALES

DIAGRAMA DE ORIENTACIONES

UBICACION Y ORIENTACION DE ANTENAS

SIMBOLOGIA

POSTE DE TELMEX

POSTE DE CFE

POSTE DE CFE CON TRANSFORMADOR 45 KVA

ARBOL

AREA ARRENDADA

R REGISTRO ELECTRICO

INDICA CAMBIO DE NIVEL

F.O. REGISTRO DE FIBRA OPTICA

5.00
COLINDANCIA

REFLECTOR TIPO INTEMPERIE

1.09
REGISTRO PARA ELECTRODO
4.00
1.10
CANALIZACION DE FIBRA OPTICA
CANALIZACION ELECTRICA

CROQUIS DE LOCALIZACION
2.40

4.00

Norte
Registro prefabricado para
FO 40x40x40 cm

No
rte
Registro prefabricado para
AC 40x40x40 cm
Base de cocreto reforzada
con malla electrosoldada
de 2.40m x 1.10mx0.15m
Mufa de AC Propuesta TCPG 1/12"
Mufa de FO Propuesta TCPG 2"
Mufa de FO
Propuesta TCPG 2"

Mufa de AC Propuesta TCPG 1/12"

Mufa de FO
Propuesta TCPG 2"
Mufa de AC Propuesta TCPG 1/12"
0.70
Comisión Federal de Electricicidad

2.50 2.50

P-02
1.80

Registro prefabricado para AC

40x40x40 cm

Base de cocreto reforzada con malla 0.87 2.40 0.50

4.00
electrosoldada de 2.40m x 1.10mx0.15m
 NOTAS GENERALES

EL MONTAJE.

CORTE
CASTILLO K-1

CORTE B-B' ALZADO SECCION

RAW LAND RAW LAND
CORTE B-B' ALZADO CASTILLO K-1
ROOF TOP ROOF TOP

ESC. 1:20 ACOT.: m ESC. 1:20 ACOT.: m

ESC. 1:20 ACOT.: m ESC. 1:20 ACOT.: m

B B'

DETALLE PARA
DETALLE GABINETE HIMMEL SOPORTE DE PORTACABLERA DE 6"
PARA NQ08 ESC. 1:25 ACOT.: m

ESC. 1:20 ACOT.: m DETALLE 1

PLANTA
CORTE A-A'
ESC. S/E ACOT.: mm
ESC. S/E ACOT.: mm

SIMBOLOGIA
X X'

DETALLE TAPA DE REGISTROS

DETALLE DE CEPA PARA
CANALIZACION ELECTRICA
ESC. S/E ACOT.: mm CROQUIS DE LOCALIZACION

Norte
PLANTA DE SOPORTE

No
rt
e
PARA BTS-9234
SIN ESCALA ACOT.: mm
TRATAMIENTO
ANTIVEGETAL

Comisión Federal de Electricicidad

CORTE X-X'
ISOMETRICO DE SOPORTE
PLACA / 160/100/ 1/4"
CANTIDAD: 4 PIEZAS E-01
PARA BTS-9234
SIN ESCALA ACOT.: mm
SIN ESCALA ACOT.: mm SIN ESCALA ACOT.: mm
 DETALLE DOS
NOTAS GENERALES
INSTALACION CON MALLA CICLONICA

CORTE A-A'
RAW LAND

ESC. 1:25 ACOT.: m

DETALLE DADO PARA

SOPORTE DE PORTACABLERA DE 18"
ROOF TOP

ESC. 1:25 ACOT.: m

A A'
ISOMETRICO
ESTRUCTURA DE
NICHO METALICO

PLANTA PLANCHA DE CONCRETO

ESC. 1:25 ACOT.: m

DETALLE 1
ESC. 1:25 ACOT.: m

VISTA LATERAL PUERTA DEL NICHO

CORTE A-A'
ROOF TOP

ESC. 1:25 ACOT.: m

´C=200KG/CM2

DETALLE DE
INSTALACION DE MALLA

PLANTA SIMBOLOGIA

DETALLE DE MALLA CICLONICA

CROQUIS DE LOCALIZACION
PUERTA MALLA CICLÓNICA
PARA ACCESO A EQUIPO

Norte
No
rt
e
SOPORTE CAMA GUIA

Comisión Federal de Electricicidad

DESPIECE DE MALLA CICLONICA

COLOCACION DE TUBO INTERMEDIO CERRADURA PARA PUERTA BISAGRA PARA PUERTA

E-02
DE MALLA CICLÓNICA DE MALLA CICLÓNICA DE MALLA CICLÓNICA
DESPLANTE DE MALLA CICLÓNICA
