I1 INSTALACIONES 1
CÁTEDRA LA SPINA
TABLAS DE CÁLCULO
INSTALACIONES SANITARIAS - TABLAS DE DESAGÜE PLUVIAL

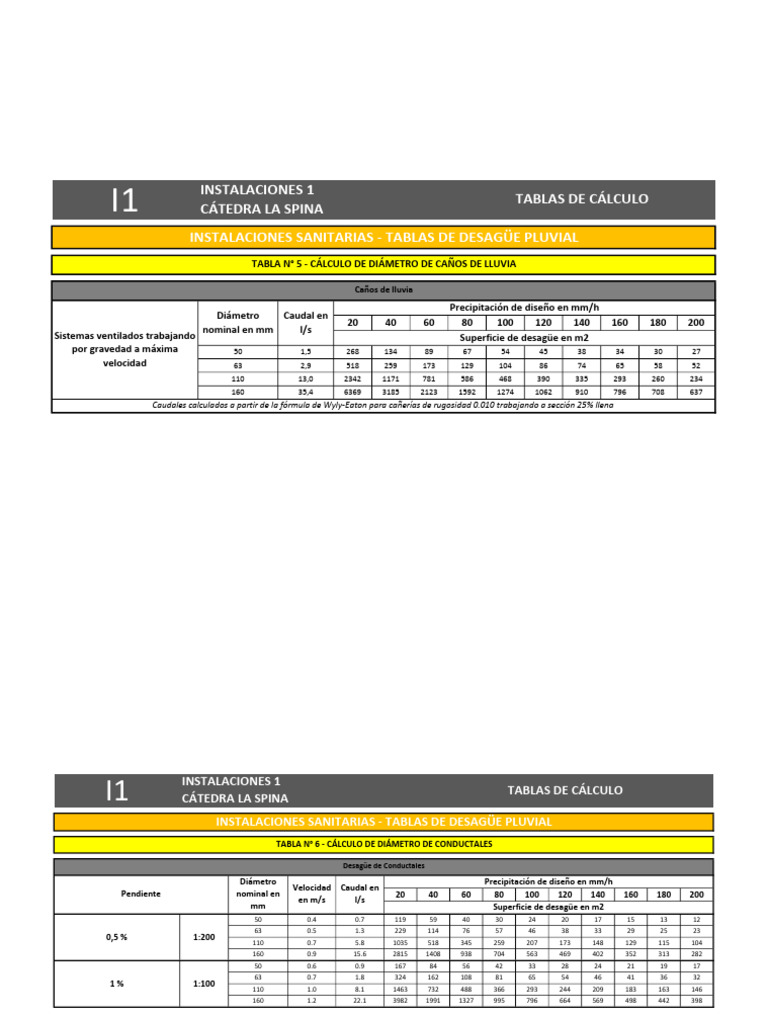

TABLA N° 5 - CÁLCULO DE DIÁMETRO DE CAÑOS DE LLUVIA
Caños de lluvia
Precipitación de diseño en mm/h
Diámetro Caudal en
20 40 60 80 100 120 140 160 180 200
nominal en mm l/s
Sistemas ventilados trabajando Superficie de desagüe en m2
por gravedad a máxima 50 1,5 268 134 89 67 54 45 38 34 30 27
velocidad 63 2,9 518 259 173 129 104 86 74 65 58 52
110 13,0 2342 1171 781 586 468 390 335 293 260 234
160 35,4 6369 3185 2123 1592 1274 1062 910 796 708 637
Caudales calculados a partir de la fórmula de Wyly-Eaton para cañerías de rugosidad 0.010 trabajando a sección 25% llena
I1 INSTALACIONES 1
CÁTEDRA LA SPINA
TABLAS DE CÁLCULO
INSTALACIONES SANITARIAS - TABLAS DE DESAGÜE PLUVIAL
TABLA N° 6 - CÁLCULO DE DIÁMETRO DE CONDUCTALES
Desagüe de Conductales
Diámetro Precipitación de diseño en mm/h
Velocidad Caudal en
Pendiente nominal en 20 40 60 80 100 120 140 160 180 200
en m/s l/s
mm Superficie de desagüe en m2
50 0.4 0.7 119 59 40 30 24 20 17 15 13 12
63 0.5 1.3 229 114 76 57 46 38 33 29 25 23
0,5 % 1:200
110 0.7 5.8 1035 518 345 259 207 173 148 129 115 104
160 0.9 15.6 2815 1408 938 704 563 469 402 352 313 282
50 0.6 0.9 167 84 56 42 33 28 24 21 19 17
63 0.7 1.8 324 162 108 81 65 54 46 41 36 32
1% 1:100
110 1.0 8.1 1463 732 488 366 293 244 209 183 163 146
160 1.2 22.1 3982 1991 1327 995 796 664 569 498 442 398
I1 INSTALACIONES 1
CÁTEDRA LA SPINA
TABLAS DE CÁLCULO
INSTALACIONES SANITARIAS - TABLAS DE DESAGÜE PLUVIAL
TABALA N° 6 - CÁLCULO DE DIÁMETRO DE CONDUCTALES
Superficie máxima de desagüe para conductales con pendientes comprendidas entre 1 cm y 1 mm por metro, calculados a sección llena en m2
Pendiente C.F.F. C.C.A. C.C.C.
Total aprox. mm por m 0.100 m 0.125 m 0.150 m 0.175 m 0.200 m 0.225 m 0.250 m
1:100 10 341 624 988 1506 2138 2949 3886
1:110 9 323 592 938 4129 2077 2797 3687
1:125 8 305 558 883 1347 1912 2637 3477
1:140 7 285 522 826 1260 1789 2467 3252
1:165 6 264 483 766 1170 1656 2284 3010
1:200 5 241 442 698 1094 1512 2085 2748
1:250 4 215 394 622 950 1396 1865 2458
1:330 3 182 334 565 825 1171 1615 2129
1:500 2 152 279 442 674 956 1318 1735
1:1000 1 107 193 312 477 676 936 1229
I1 INSTALACIONES 1
CÁTEDRA LA SPINA
TABLAS DE CÁLCULO
INSTALACIONES SANITARIAS - TABLAS DE DESAGÜE PLUVIAL
TABLA N° 8 - CÁLCULO DE EMBUDOS DE LLUVIA
Superficie máxima de desagüe de embudos
Superficie máxima por m2 por embudo
Medidas en cm Hierro Fundido
Plomo
Cemento
15 x 15 30 40
20 x 20 80 90
25 x 25 130 150
30 x 30 150 180
I1 INSTALACIONES 1
CÁTEDRA LA SPINA
TABLAS DE CÁLCULO
INSTALACIONES SANITARIAS - TABLAS DE DESAGÜE PLUVIAL
TABLA N° 9 - CÁLCULO DE CANALETAS
Superficie máxima de desagüe de canaletas
Medidas en cm Superficie máxima por m2 por canaleta
10 x 10 300
15 x 15 600
15 x 25 1200
15 x 30 1800
I1 INSTALACIONES 1
CÁTEDRA LA SPINA
TABLAS DE CÁLCULO
INSTALACIONES SANITARIAS - TABLAS DE DESAGÜE PLUVIAL
TABLA N° 10 - CÁLCULO DE BOCAS DE DESAGÜE
Superficie máxima de desagüe de bocas de desagüe
Medidas en cm Superficie máxima por m2 por boca de desagüe
15 x 15 30
20 x 20 80
25 x 25 130
30 x 30 150
