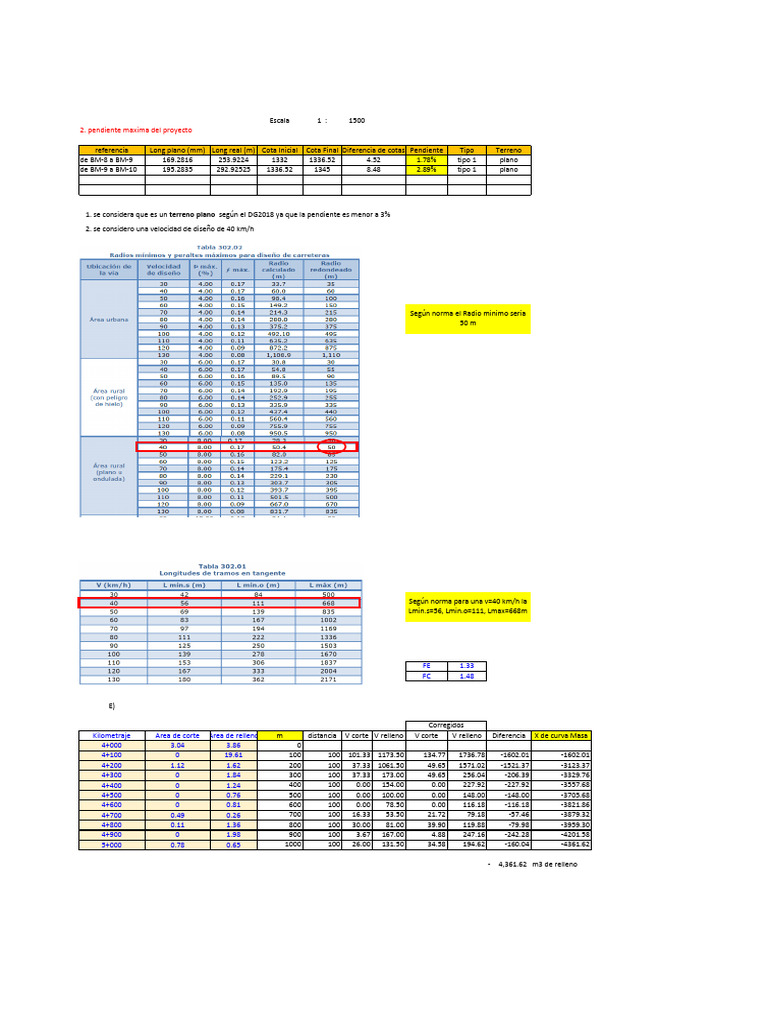

Escala 1 : 1500

2. pendiente maxima del proyecto

referencia Long plano (mm) Long real (m) Cota Inicial Cota Final Diferencia de cotas Pendiente Tipo Terreno
de BM-8 a BM-9 169.2816 253.9224 1332 1336.52 4.52 1.78% tipo 1 plano
de BM-9 a BM-10 195.2835 292.92525 1336.52 1345 8.48 2.89% tipo 1 plano

1. se considera que es un terreno plano según el DG2018 ya que la pendiente es menor a 3%

2. se considero una velocidad de diseño de 40 km/h

Según norma el Radio minimo seria

50 m

Según norma para una v=40 km/h la

Lmin.s=56, Lmin.o=111, Lmax=668m

FE 1.33
FC 1.48

E)

Corregidos
Kilometraje Area de corte Area de relleno m distancia V corte V relleno V corte V relleno Diferencia X de curva Masa
4+000 3.04 3.86 0
4+100 0 19.61 100 100 101.33 1173.50 134.77 1736.78 -1602.01 -1602.01
4+200 1.12 1.62 200 100 37.33 1061.50 49.65 1571.02 -1521.37 -3123.37
4+300 0 1.84 300 100 37.33 173.00 49.65 256.04 -206.39 -3329.76
4+400 0 1.24 400 100 0.00 154.00 0.00 227.92 -227.92 -3557.68
4+500 0 0.76 500 100 0.00 100.00 0.00 148.00 -148.00 -3705.68
4+600 0 0.81 600 100 0.00 78.50 0.00 116.18 -116.18 -3821.86
4+700 0.49 0.26 700 100 16.33 53.50 21.72 79.18 -57.46 -3879.32
4+800 0.11 1.36 800 100 30.00 81.00 39.90 119.88 -79.98 -3959.30
4+900 0 1.98 900 100 3.67 167.00 4.88 247.16 -242.28 -4201.58
5+000 0.78 0.65 1000 100 26.00 131.50 34.58 194.62 -160.04 -4361.62

- 4,361.62 m3 de relleno
