INSTITUTO TECNOLÓGICO Materia: SISTEMAS LÓGICOS PROGRAMABLES SLP-300

“RVDO. PADRE SEBASTIAN OBERMAIER” Docente: Ing. David Carani Quispe

ELECTRÓNICA
EXPERIENCIA N°4
FLIP FLOP D
REGISTROS

NOMBRES:

OBJETIVO.- - Aplicar el principio de funcionamiento del F-F D

- Diseñar registros de desplazamiento de datos con F-F D
- Desplazar y visualizar datos.

1.- TRABAJO EN LABORATORIO

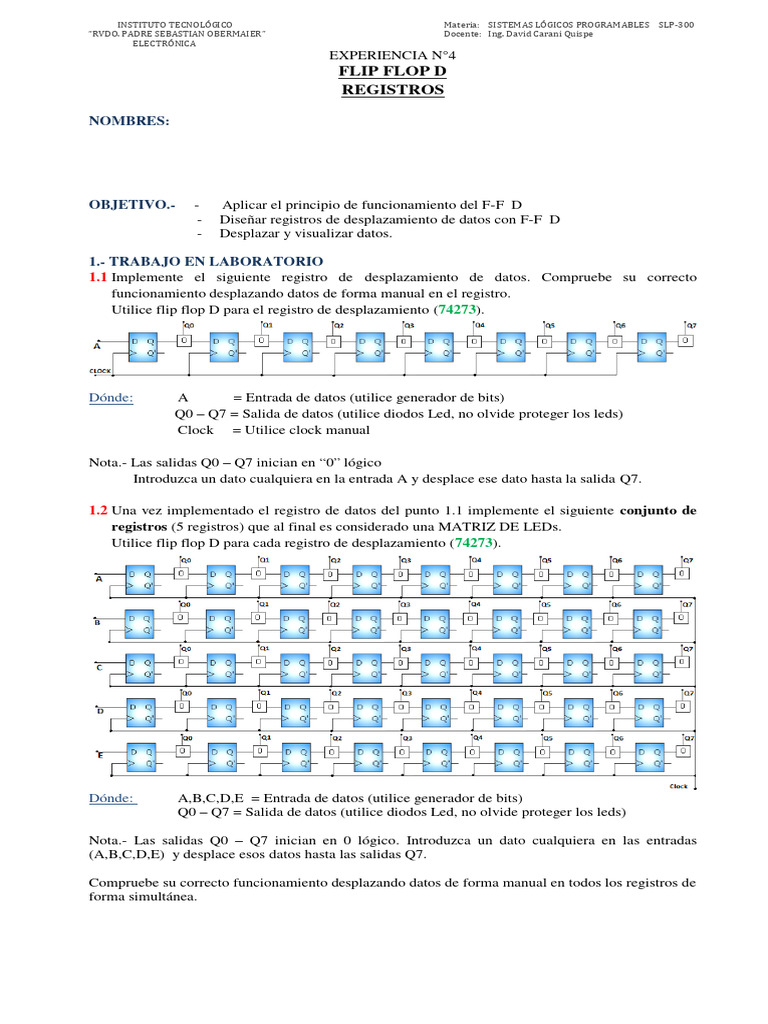

1.1 Implemente el siguiente registro de desplazamiento de datos. Compruebe su correcto
funcionamiento desplazando datos de forma manual en el registro.
Utilice flip flop D para el registro de desplazamiento (74273).

Dónde: A = Entrada de datos (utilice generador de bits)

Q0 – Q7 = Salida de datos (utilice diodos Led, no olvide proteger los leds)
Clock = Utilice clock manual

Nota.- Las salidas Q0 – Q7 inician en “0” lógico

Introduzca un dato cualquiera en la entrada A y desplace ese dato hasta la salida Q7.

1.2 Una vez implementado el registro de datos del punto 1.1 implemente el siguiente conjunto de
registros (5 registros) que al final es considerado una MATRIZ DE LEDs.
Utilice flip flop D para cada registro de desplazamiento (74273).

Dónde: A,B,C,D,E = Entrada de datos (utilice generador de bits)

Q0 – Q7 = Salida de datos (utilice diodos Led, no olvide proteger los leds)

Nota.- Las salidas Q0 – Q7 inician en 0 lógico. Introduzca un dato cualquiera en las entradas
(A,B,C,D,E) y desplace esos datos hasta las salidas Q7.

Compruebe su correcto funcionamiento desplazando datos de forma manual en todos los registros de
forma simultánea.
 INSTITUTO TECNOLÓGICO Materia: SISTEMAS LÓGICOS PROGRAMABLES SLP-300
“RVDO. PADRE SEBASTIAN OBERMAIER” Docente: Ing. David Carani Quispe
ELECTRÓNICA
FORMA SIMBOLICA DE LA MATRIZ DE LEDS

Donde R1 = 220Ω

FORMA FISICA DE LA MATRIZ DE LEDS

INDICACIONES
Diagrama en bloques de la matriz de leds 5 x 8

MATRIZ DE LEDS
GENERADOR
DE BITS

CLOC

El circuito del inciso 1.2 constituye una matriz de leds de 5 datos de entrada y 8 datos de salida
(Matriz de leds 5x 8)

Para verificar su correcto funcionamiento debe acoplar un generador de bits y un clock manual
como indica en el diagrama.
 INSTITUTO TECNOLÓGICO Materia: SISTEMAS LÓGICOS PROGRAMABLES SLP-300
“RVDO. PADRE SEBASTIAN OBERMAIER” Docente: Ing. David Carani Quispe
ELECTRÓNICA
1. En las entradas A, B, C, D, E envíe “1” y pulse una vez el clock (los datos se
desplazaran al siguiente estado o a la salida del primer flip flop).
2. En las entradas A, B, C, D, E envíe “0” y pulse el clock varias veces.
Observara que el dato enviado anteriormente se desplaza hasta el final de la matriz.

Si estos dos pasos se cumplen de forma correcta, la Matriz de Leds fue implementada de forma
correcta y está listo para realizar otras operaciones.

Una vez implementado y verificado el correcto funcionamiento de la matriz de leds, el estudiante

debe implementar la matriz en una placa perforada o placa impresa como se observa en el grafico
anterior.

Los flip flops o registros puede implementarlo en protoboard (se sugiere implementar en placa y
que los CI estén el sus respectivos sócalos)
Esta matriz de leds será utilizado por lo menos en 4 laboratorios mas

1.3 Con el GENERADOR de BITs, utilice la lógica binaria para generar la palabra:

Desplace los datos generados en la Matriz de Leds. Utilice el esquema del circuito 1.2

GRUPOS DE TRABAJO

Conformar grupos de 1, 2 o 3 estudiantes como máximo

Verifique el correcto funcionamiento del circuito, inciso 1.1

Verifique el correcto funcionamiento de la matriz de leds, inciso 1.2
Verifique el correcto funcionamiento del inciso 1.3
