CURSO : LABORATORIO DE ELECTRONICA DE POTENCIA
EXPERIENCIA # 1

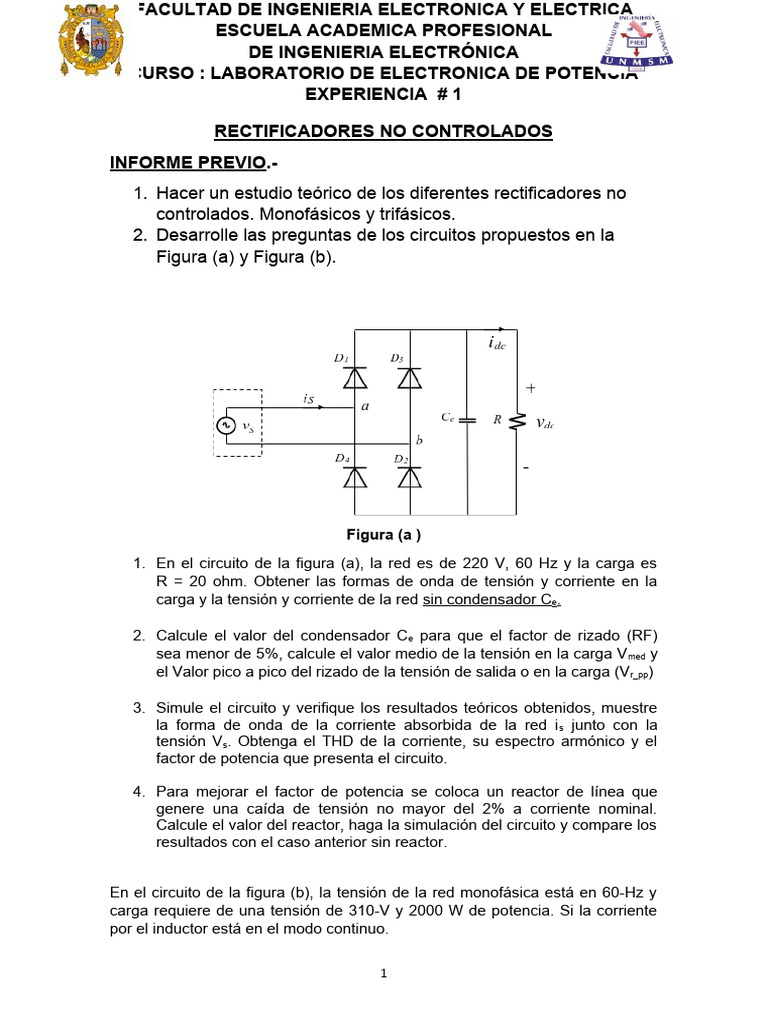

RECTIFICADORES NO CONTROLADOS
INFORME PREVIO.-
1. Hacer un estudio teórico de los diferentes rectificadores no
controlados. Monofásicos y trifásicos.
2. Desarrolle las preguntas de los circuitos propuestos en la
Figura (a) y Figura (b).

Figura (a )
1. En el circuito de la figura (a), la red es de 220 V, 60 Hz y la carga es
R = 20 ohm. Obtener las formas de onda de tensión y corriente en la
carga y la tensión y corriente de la red sin condensador Ce.

2. Calcule el valor del condensador Ce para que el factor de rizado (RF)

sea menor de 5%, calcule el valor medio de la tensión en la carga V med y
el Valor pico a pico del rizado de la tensión de salida o en la carga (Vr_pp)

3. Simule el circuito y verifique los resultados teóricos obtenidos, muestre

la forma de onda de la corriente absorbida de la red i s junto con la
tensión Vs. Obtenga el THD de la corriente, su espectro armónico y el
factor de potencia que presenta el circuito.

4. Para mejorar el factor de potencia se coloca un reactor de línea que

genere una caída de tensión no mayor del 2% a corriente nominal.
Calcule el valor del reactor, haga la simulación del circuito y compare los
resultados con el caso anterior sin reactor.

En el circuito de la figura (b), la tensión de la red monofásica está en 60-Hz y

carga requiere de una tensión de 310-V y 2000 W de potencia. Si la corriente
por el inductor está en el modo continuo.

1
 FACULTAD DE INGENIERIA ELECTRONICA Y ELECTRICA
ESCUELA ACADEMICA PROFESIONAL
DE INGENIERIA ELECTRÓNICA
CURSO : LABORATORIO DE ELECTRONICA DE POTENCIA
EXPERIENCIA # 1

Figura (b)

1. Determine el valor eficaz de la tensión de la red, calcule los

valores de Ce y Le del filtro para que la tensión de la carga
presente un rizado de menor del 2%

2. Calcule el valor eficaz de la componente fundamental de la

corriente de la red “is”, determine la distorsión THD, el factor
de potencia y componentes armónicas de la corriente de la
red.

3. Simule el circuito y obtenga las formas de onda necesarias

para verificar los resultados teóricos obtenidos en la primera
parte.

INFORME FINAL:

Comparar los resultados teóricos con los obtenidos en el

Laboratorio con los desarrollados en el Informe Previo.
Observaciones y conclusiones.
