Prácticas Electrónica de Potencia.

3ºGITI

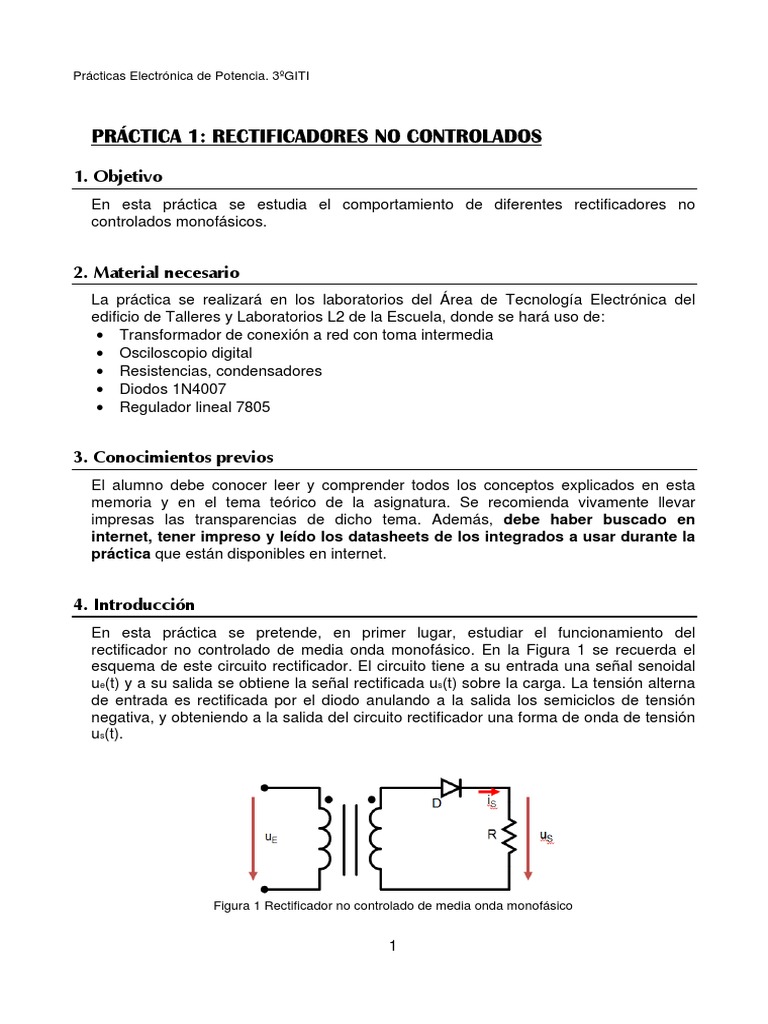

PRÁCTICA 1: RECTIFICADORES NO CONTROLADOS

1 b etiv
En esta práctica se estudia el comportamiento de diferentes rectificadores no
controlados monofásicos.

2 ateria ecesari
La práctica se realizará en los laboratorios del Área de Tecnología Electrónica del
edificio de Talleres y Laboratorios L2 de la Escuela, donde se hará uso de:
• Transformador de conexión a red con toma intermedia
• Osciloscopio digital
• Resistencias, condensadores
• Diodos 1N4007
• Regulador lineal 7805

3 C ci ie t s previ s
El alumno debe conocer leer y comprender todos los conceptos explicados en esta
memoria y en el tema teórico de la asignatura. Se recomienda vivamente llevar
impresas las transparencias de dicho tema. Además, debe haber buscado en
internet, tener impreso y leído los datasheets de los integrados a usar durante la
práctica que están disponibles en internet.

4 I tr ducci
En esta práctica se pretende, en primer lugar, estudiar el funcionamiento del
rectificador no controlado de media onda monofásico. En la Figura 1 se recuerda el
esquema de este circuito rectificador. El circuito tiene a su entrada una señal senoidal
ue(t) y a su salida se obtiene la señal rectificada us(t) sobre la carga. La tensión alterna
de entrada es rectificada por el diodo anulando a la salida los semiciclos de tensión
negativa, y obteniendo a la salida del circuito rectificador una forma de onda de tensión
us(t).

Figura 1 Rectificador no controlado de media onda monofásico

1
Prácticas Electrónica de Potencia. 3ºGITI

En segundo lugar, en la práctica se estudia el funcionamiento del rectificador no

controlado de onda completa monofásico. En la figura 2 puede verse el esquema de
conexionado correspondiente a este circuito. Para la realización de este rectificador son
necesarios 4 diodos dispuestos como indica la figura. La forma de onda de tensión a la
salida del devanado secundario es rectificada por los diodos de modo que cuando se
tiene el semiperiodo positivo de la señal del secundario conducen los diodos D1 y D4
mientras que cuando es el semiperiodo negativo son los diodos D2 y D3 los que
conducen.

Figura 2 Rectificador no controlado de media completa monofásico

5 Rea i aci de a pr ctica

Antes de empezar a realizar la práctica, es necesario familiarizarse a trabajar con el

transformador de entrada de los rectificadores. Este transformador proporciona dos
tensiones alternas proporcionales a la tensión de red, que es aplicada en el devanado
primario. El transformador dispone de toma intermedia, de forma que a la salida
podemos obtener dos ondas de 50 Hz y amplitud una doble de la otra.

¡No conectar el transformador a la red sin comprobar el correcto conexionado!

Mantener el transformador SIEMPRE apagado, y excitar el circuito con la tensión de
red sólo en el momento necesario.

5.1 Circuito rectificador monofásico no controlado de media onda

Montar el circuito de la figura 1 donde el diodo a usar es el 1N4007 imponiendo

como señal de entrada la salida intermedia del secundario del transformador
disponible en cada puesto del laboratorio (OJO: Tener un cuidado extremo con
la tensión de entrada del sistema). Conectar el rectificador a una carga
puramente resistiva de 100Ω.
1. Medir en el osciloscopio la tensión de salida del transformador y la tensión a la
salida del rectificador. Dibujar las formas de onda obtenidas indicando el valor
máximo que toma cada una de ellas. Indicar el estado del diodo.

2
Prácticas Electrónica de Potencia. 3ºGITI

2. Medir la frecuencia de la tensión de salida del rectificador.

3. Medir mediante el osciloscopio la tensión de salida media y su valor RMS.
Comparar los resultados con los valores teóricos.
4. Calcular el factor de rizado del rectificador y comparar con el valor teórico.
5. Medir la tensión umbral del diodo 1N4007.

Conectar en paralelo con la carga resistiva un condensador electrolítico de 220µF.

La característica de los condensadores electrolíticos es que tienen polaridad. Esto
implica que uno de sus terminales siempre debe tener una tensión más alta que el
otro, porque de lo contrario el dispositivo se destruye tras un corto periodo de
tiempo, pudiendo provocar un escape de los ácidos contenidos en su interior.
Puede identificarse cada uno de los terminales por la longitud de sus patas, que es
mayor en el terminal positivo, y por una franja con signos negativos en la carcasa
exterior, que señala el terminal negativo.

Comprobar la correcta conexión de un condensador electrolítico antes de aplicar

excitación alguna al circuito, puesto que puede destruirse y ser peligroso

Figura 3 Condensador electrolítico indicando cuál es el terminal negativo

6. Medir en el osciloscopio la tensión de salida del transformador y la tensión a la

salida del rectificador.
7. Medir mediante el osciloscopio la tensión de salida media y su valor RMS.
8. Calcular el factor de rizado del rectificador.

5.2 Circuito rectificador monofásico no controlado de onda completa

Montar el circuito de la figura 2 donde los diodos a usar son 1N4007 imponiendo
como señal de entrada la salida intermedia del secundario del transformador
disponible en cada puesto del laboratorio. Conectar el rectificador a una carga
puramente resistiva de 100Ω.
1. Medir en el osciloscopio la tensión de salida del transformador y la tensión a la
salida del rectificador. Dibujar las formas de onda obtenidas indicando el valor
máximo que toma cada una de ellas. Indicar el estado de los diodos.
2. Medir la frecuencia de la tensión de salida del rectificador.
3. Medir mediante el osciloscopio la tensión de salida media y su valor RMS.
Comparar los resultados con los valores teóricos.
4. Calcular el factor de rizado del rectificador y comparar con el valor teórico.
5. Medir la tensión umbral del diodo 1N4007.

Conectar en paralelo con la carga resistiva un condensador electrolítico de 220µF.

3
Prácticas Electrónica de Potencia. 3ºGITI

6. Medir en el osciloscopio la tensión de salida del transformador y la tensión a la

salida dell rectificador.
7. Medir mediante el osciloscopio la tensión de salida media y su valor RMS.
8. Calcular el factor de rizado del rectificador.

Para mejorar las prestaciones del circuito, montar

montar el esquema de la figura 4 donde
el regulador es el integrado 7805.
7805

Figura 4 Rectificador no controlado de onda completa monofásico con regulador lineal

El regulador 78xx es un dispositivo que integra un regulador serie lineal, dando

dan a la
salida una tensión de xx voltios, alimentando con una tensión positiva superior. El
que se usará en esta práctica es el 7805, de forma que a la salida del mismo
obtendremos
emos una tensión regulada de 5 voltios.
voltios. El esquema de este circuito
integrado puede verse en la figura 5.
Existen diferentes encapsulados (cubierta exterior del circuito integrado),
integrado pero será
usado el TO-220.
220. El pinout (distribución de los pines en el encapsulado) puede
encontrarse en el diagrama derecho de la figura 5.. Nota: Para identificar las patas
hay que mirar el componente hacia arriba, es decir, con la parte plana apoyada
sobre nuestra mano y las letras de la carcasa visibles.

Figura 5 Regulador
gulador serie lineal 7805, pinout del mismo y conexión exterior

9. Medir en el osciloscopio la tensión de salida del transformador y la tensión a la

salida del rectificador.
10. Medir mediante el osciloscopio la tensión de salida media y su valor RMS.
11. Calcular el factor de rizado del rectificador.

6 Refere cias
• Transparencias
cias de la asignatura del tema de teoría.
teoría
• Electrónica de Potencia. Convertidores, aplicaciones y diseño Autores: Ned
Mohan, Tore M. Undeland y William P. Robbins,
Robbins, Editorial: Mc Graw Hill

4
Prácticas Electrónica de Potencia. 3ºGITI

HOJA DE RESULTADOS

1. Medidas del rectificador de media onda no controlado con el montaje de la figura 1

a) Dibujar las formas de onda de la tensión del secundario del transformador y de la tensión de salida del
rectificador. Indicar en cada una de ellas el valor máximo que alcanzan y el estado del diodo, cuando está
cerrado y cuando abierto(1 PUNTO)

b) Rellenar la siguiente tabla de resultados de caracterización del comportamiento del rectificador de media onda
con carga resistiva. (2 PUNTOS)

Valor experimental Valor teórico

Frecuencia de la tensión de entrada (Hz)

Frecuencia de la tensión de salida (Hz)

Valor medio de la tensión de salida (V)

UM/π=

Valor RMS de la tensión de salida (VRMS) UM/2=

Máximo de la tensión de salida trafo UM (V)

Tensión umbral del diodo (V)

Factor de rizado

c) Rellenar la siguiente tabla de resultados de caracterización del comportamiento del rectificador de media onda
con carga RC. (1 PUNTO)

Valor experimental Valor teórico

Frecuencia de la tensión de entrada (Hz)

Frecuencia de la tensión de salida (Hz)

Valor medio de la tensión de salida (V)

Valor RMS de la tensión de salida (VRMS)

Factor de rizado

5
Prácticas Electrónica de Potencia. 3ºGITI

2. Medidas del rectificador de onda completa no controlado con el montaje de la figura 2

a) Dibujar las formas de onda de la tensión del secundario del transformador y de la tensión de salida del
rectificador con el montaje de la figura 2. Indicar el valor máximo que toma cada una de ellas y el estado de los
diodos en cada caso. (1 PUNTO)

b) Rellenar la siguiente tabla de resultados de caracterización del comportamiento del rectificador de onda
completa con carga resistiva de la figura 2. (2 PUNTOS)

Valor experimental Valor teórico

Frecuencia de la tensión de entrada (Hz)

Frecuencia de la tensión de salida (Hz)

Valor medio de la tensión de salida (V) 2UM/π=

Valor RMS de la tensión de salida (VRMS) UM/√2=

Máximo de la tensión de salida (V)

Tensión umbral del diodo (V)

Factor de rizado

c) Rellenar la siguiente tabla de resultados de caracterización del comportamiento del rectificador de onda
completa de la figura 2 con carga RC (1 PUNTO)

Valor experimental Valor teórico

Frecuencia de la tensión de entrada (Hz)

Frecuencia de la tensión de salida (Hz)

Valor medio de la tensión de salida (V)

Valor RMS de la tensión de salida (VRMS)

Factor de rizado

d) Rellenar la siguiente tabla de resultados de caracterización del comportamiento del rectificador de onda
completa con el regulador lineal de la figura 4 (2 PUNTOS)

Valor experimental Valor teórico

Valor medio de la tensión de salida (V)

Valor RMS de la tensión de salida (VRMS)

Factor de rizado
