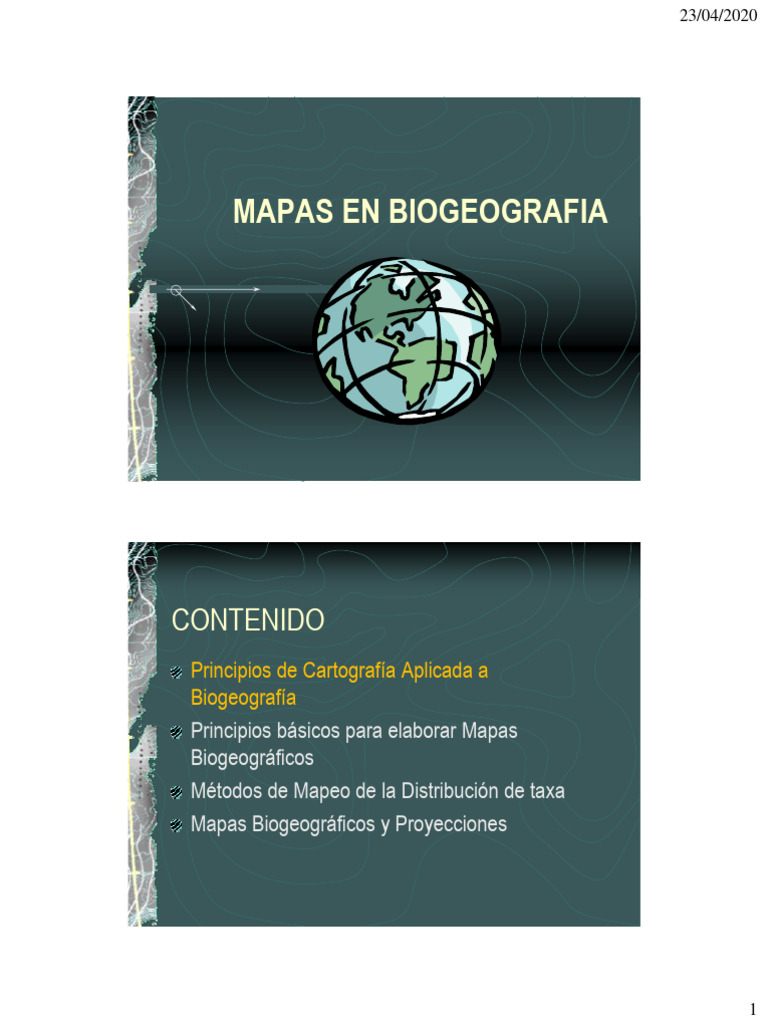

MAPAS EN BIOGEOGRAFIA

CONTENIDO
Principios de Cartografía Aplicada a
Biogeografía
Principios básicos para elaborar Mapas
Biogeográficos
Métodos de Mapeo de la Distribución de taxa
Mapas Biogeográficos y Proyecciones

1
 23/04/2020

PRINCIPIOS BASICOS PARA

ELABORAR MAPAS BIOGEOGRAFICOS

PRIMER PRINCIPIO:

Un mapa debe siempre reflejar la calidad de

la información sobre la cual esta basado.

SEGUNDO PRINCIPIO:

La escala del mapa es el principal factor que

determina la naturaleza y grado de
generalización que deben ser empleados.

2
 23/04/2020

TERCER PRINCIPIO:

El diseño general del mapa debe estar

estrechamente relacionado con el propósito
básico del mapa.

METODOS DE MAPEO DE LA
DISTRIBUCION DE TAXA
1. Mapeo por Areas delineadas:
Los mapas resultantes son los más simples,
menos seguros y más generales (hechos a mano).
Son los más ampliamente utilizados (taxonomía).
La finalidad de la técnica es mostrar por medio de
líneas continuas los límites de distribución de un
determinado taxon.

3
 23/04/2020

Solo raramente la distribución coincide

exactamente con los límites dibujados.
No se toma en cuenta la topografía, densidad
variable ni grado de disyunción.
En muchos casos se toman decisiones
arbritarias para distinguir entre áreas núcleo
de distribución y áreas aledañas.
Ocasionalmente las áreas son sombreadas o
achuradas.

4
 23/04/2020

Debe tenerse cuidado al usarse pues siempre

son muy generales.
Si se grafica la distribución de varias especies
debe evitarse mucho entrecruzamiento de
líneas.
Son apropiados para escalas continentales
pequeñas o mapas de todo el Mundo o
cuando un método más seguro no es posible
o necesario.

5
 23/04/2020

El elemento básico de toda investigación biogeográfica es el área de

distribución

6
 23/04/2020

2. Mapeo por unidades administrativas

(o políticas) o Distritos de reporte.
En niveles nacionales los mapas biogeográficos
por unidades administrativas han sido un
método muy valioso.
Principalmente en países con una larga historia
de registro de distribución biológica (en especial
aves y plantas).

Estos mapas brindan bases sistemáticas para

trabajos futuros.
Tienen serias limitaciones, la mayoría no
distingue entre las unidades en las cuales se
registró la especie una sola vez de donde es
común.
No reflejan la distribución ecológica y geográfica
real de un taxon (p.ej. Unidades grandes).

7
 23/04/2020

En Gran Bretaña, Watson (1852) creó un

sistema de unidades de reporte, subdividiendo
las unidades administrativas en áreas
aproximadamente equivalentes.

8
 23/04/2020

3. Mapeo por Puntos

Aunque la situación de que un punto en un
mapa representa el reporte exacto de un
organismo en el campo es utópica, el mapeo de
puntos es la más importante y segura forma de
mapear la distribución de los organismos.

9
 23/04/2020

Un problema es que no pone atención tanto al

valor como tamaño del punto, un simple punto
puede representar desde uno hasta miles de
reportes.
Pero puede cambiarse el tamaño del punto
según los valores de reporte: el tamaño
dependerá de la calidad de la información base
(Principio 1) y de la escala final del mapa
(Principio 2).

10
 23/04/2020

Para determinar un buen tamaño de punto

puede utilizarse un nomógrafo.
Si se mapea más de un taxon cada uno se
representa por un símbolo alternativo: círculos,
cruces, cuadrados y triángulos.

11
23/04/2020

12
 23/04/2020

4. Mapeo por Retículos, Grillas o Grids

Uno de los mayores desarrollos cartográficos de
la Primera Guerra Mundial fue el uso de
retículos (grids) para definir la posición de un
punto.
Un retículo es una representación gráfica de un
sistema de coordenadas rectangular y plano el
cual es utilizado para definir las posiciones de
puntos trigonométricos sobre una proyección.

13
 23/04/2020

Existen sistemas estandarizados de

coordenadas rectangulares planos:

Universal Transverse Mercator (UTM)

Universal Polar Stereographic (EE.UU.)
Ordenance survey (Gran Bretaña)

14
 23/04/2020

Este método ha sido adoptado por muchos

biogeógrafos por las siguientes ventajas:
La técnica del reporte puede se fácilmente
integrada con el método de mapeo.
Los reportes de áreas adyacentes pueden ser
unidos formando una mayor unidad cuadrada o
área (claro que el tamaño de las unidades del
retículo varían según la escala)
El sistema fácilmente es integrado a
computadoras, produciéndose rápidamente
mapas de distribución de muchos taxa.

Adicionalmente se puede utilizar un sombreado,

un símbolo o número para expresar
características adicionales de cada cuadrícula
(p.ej. Fecha de registro o nombre de colector).
En realidad, en un nivel más detallado, un mapa
de retículos es un mapa de puntos más
sofisticado y sistemático.

15
23/04/2020

16
 23/04/2020

MAPAS BIOGEOGRAFICOS Y
PROYECCIONES
La proyección adecuada para un determinado
mapa biogeográfico va a depender de muchos
factores, incluyendo:
el propósito principal del mapa,
la forma del área a ser representada
Las cualidades que la proyección tiene según la
naturaleza básica del mapa

Los biogeógrafos utilizan principalmente

proyecciones equivalentes (áreas
proporcionales) para facilitar la comparación
regional de áreas.
A escala mundial las proyecciones más
utilizadas son:

17
 23/04/2020

1. Proyección de Mollweide:

2. Proyección de Hammer o Aitoff:

18
 23/04/2020

3. Proyección de Samson-Flamsteed:

A escala nacional, regional o local (sobre todo

en países entre los trópicos) se utiliza
frecuentemente la Proyección Transversa de
Mercator.
No es equivalente, deforma mucho los
continentes a grande latitudes, es conforme,
mantiene rectas meridianos y paralelos,
facilitando trazo de rutas de navegación.

19
 23/04/2020

La proyección de Mercator ocasiona una

deformación creciente hacia los polos:
En 0º no hay distorsión
A 60º la distorsión es 2X
A 80º la distorsión es 6X.
Una modificación es la proyección de Mercator
Transversa o de Gauss la cual disminuye la
deformación.

20
 23/04/2020

Sistema de Coordenadas Universal

Transversal de Mercator (UTM)
Es un sistema de
coordenadas basado en la
proyección cartográfica
transversa de Mercator, que
se construye como la
proyección de Mercator
normal, pero en vez de
hacerla tangente al Ecuador,
se la hace tangente a un
meridiano.

21
23/04/2020

22
 23/04/2020

Ventajas del UTM

Sistema decimal Sístema métrico

Sistema de Referencia

La definición matemática de un sistema de coordenadas geográficas se realiza

representando a la Tierra (Geoide) mediante una elipse de revolución o
Elipsoide.
¿ Cuál Elipsoide (dimensiones)?
¿ Dónde se localiza el Elipsoide ?

La respuesta no es única, se han definido decenas de elipsoides y también un

mismo elipsoide se ha localizado en muchas posiciones.

Por lo tanto, el “Sistema de Coordenadas Geográficas” NO ES ÚNICO, ya que

depende de cómo se fije el elipsoide con respecto a la Tierra.

Superficie Real

Geoide
Elipsoide 1
Elipsoide 2

23
 23/04/2020

DATUM: Punto de referencia que amarra el elipsoide

utilizado a la Tierra.

Dos aspectos importantes que no se deben olvidar:

A) En la definición de los Datum se usaron diferentes tamaños de

elipsoides y también, un mismo elipsoide pero puesto en diferentes
posiciones.
B) El GPS mide altitudes sobre el elipsoide WGS84 y no sobre el Geoide,
por lo tanto, es necesario conocer las diferencias de alturas entre geoide
y elipsoide.

Superficie Real

Geoide

Elipsoide
WGS84

24
 23/04/2020

http://entomologia.net/conversor.htm

25
 23/04/2020

Procedimientos
Análisis de mapas (métodos
de mapeo)
Poner puntos
Extraer coordenadas de
localidades
Hacer mapas de distribución
a mano

Cuántos mm = 10 000 m Cuántos mm es

1500 m

253500-252000 = 1500

26
 23/04/2020

Cuántos mm = 10 000 m

262000 + ….
8930000 + …

27
 23/04/2020

Proyección de Peters o Gall-Peters

(equivalente-cilíndrica)

A trabajar…
