DIMMER DIGITAL

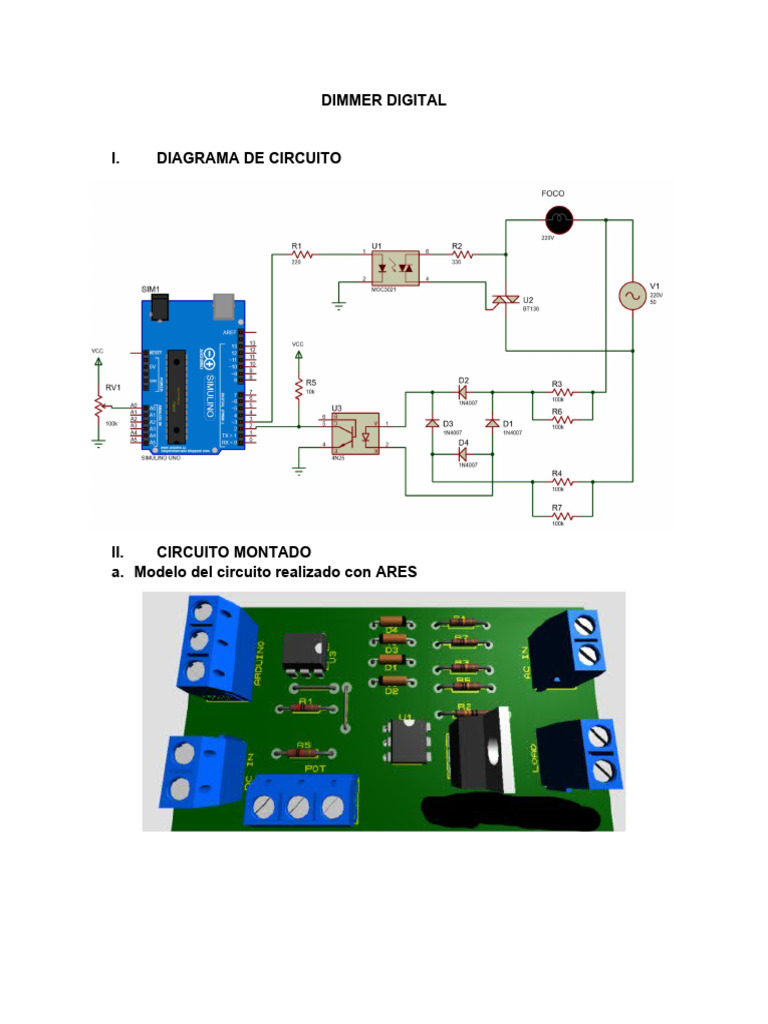

I. DIAGRAMA DE CIRCUITO

II. CIRCUITO MONTADO

a. Modelo del circuito realizado con ARES
b. Paca PCB física
 III. PROGRAMA ARDUINO

const int Zero = 2; // Detector de cruce por cero en el pin 2

const int Triac = 3; // Salida del pulso para el triac en el pin 3

boolean state = LOW;

/* Se definen variables para el estado del potenciómetro y para el cruce por

cero */

int Pot = 0;
int Zero_state = 0;
int last_state = 0;

void setup() {

// Se define como entrada el pin 2 que detecta el cruce por cero

pinMode(Zero, INPUT);

// Se define como salida el pin 3 que mandará el pulso al TRIAC

pinMode(Triac, OUTPUT);

}
void loop() {

// Se lee la señal del saliente del Optoacoplador

Zero_state = digitalRead(Zero);

/* A continuación, mediante la condicionante, se detecta el momento en el que

existe un cruce por cero y se almacena en la variable "state" */

if (Zero_state != last_state) {

if (Zero_state == HIGH) {

state = true;

}
}

last_state = Zero_state;

/* Se lee la señal del potenciómetro que Arduino lo interpreta con valores de

0 a 1023 y se hace un mapeo, de tal manera que el 0 equivale a 10000 us y el
1023 equivale a 1000 us. Estos valores son de acuerdo a la frecuencia que se
trabaja y determinan el retraso de disparo del TRIAC. Los valores máximos y
mínimos se determinaron haciendo pruebas ya que no es necesario ser muy
estrictos. */

Pot = map(analogRead(A0), 0, 1023, 10000, 1000);

/* A continuación se envía el pulso al TRIAC, el pulso tiene una duración de

10 us. */

if (state == true){

delayMicroseconds(Pot);
digitalWrite(Triac, HIGH);
delayMicroseconds(10);
digitalWrite(Triac, LOW);
state = false;

}
}

IV. RESULTADOS

- Potenciómetro al 0 %
- Potenciómetro al 30 – 40 %

- Potenciómetro al 100 %
 V. CONCLUSIONES
El Dimmer Digital tiene un funcionamiento muy sencillo y posee mayor precisión que un Dimmer
con DIAC y TRIAC. Es importante que las resistencias sean de al menos ½ Watt ya que sino
pueden quemarse debido a la elevada tensión, para el presente proyecto no se pudo conseguir
resistencias de 47 kΩ de ½ Watt, por lo que se optó por colocar dos resistencias de 100 kΩ de
¼ Watt en paralelo.
El potenciómetro puede ser de cualquier valor ya que el Arduino lo interpretará de igual manera
entre el rango de 0 y 1023, por ende, se optó por colocar un potenciómetro de 100 kΩ que se
tenía a disposición.
