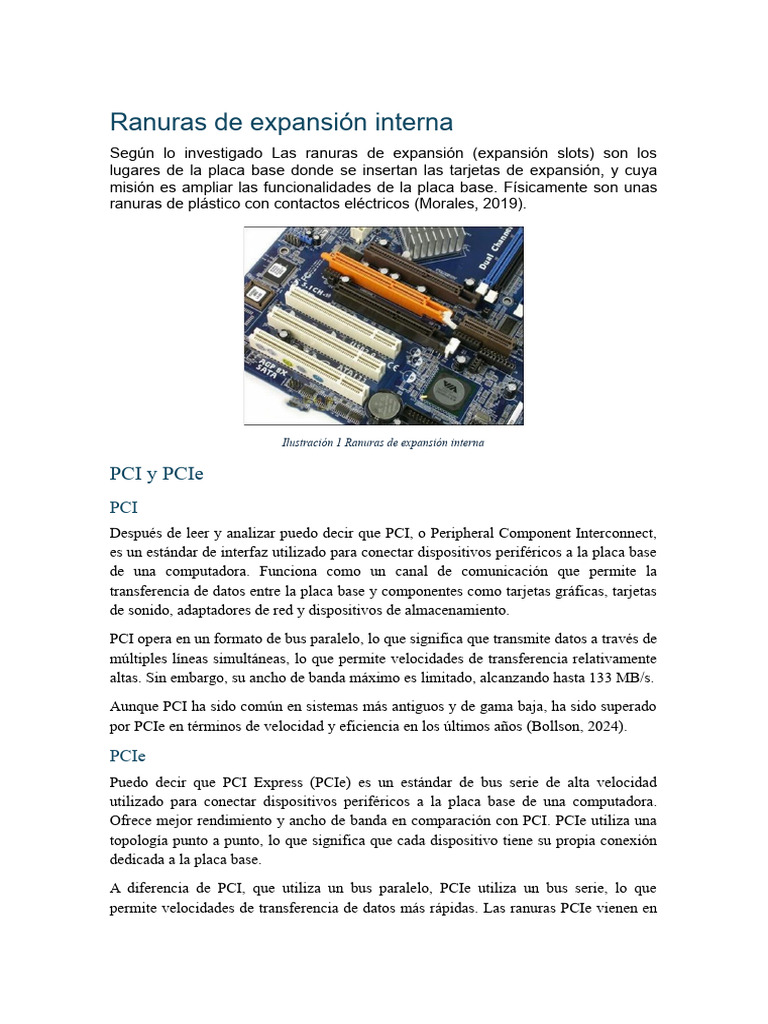

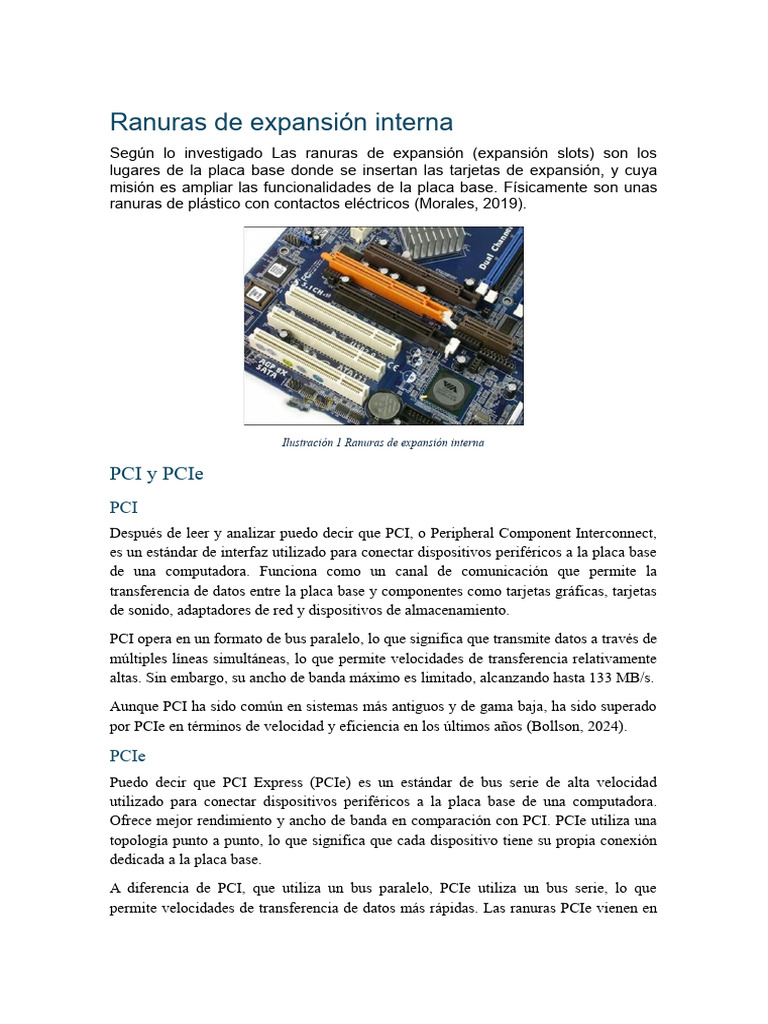

Ranuras de expansión interna

Según lo investigado Las ranuras de expansión (expansión slots) son los

lugares de la placa base donde se insertan las tarjetas de expansión, y cuya
misión es ampliar las funcionalidades de la placa base. Físicamente son unas
ranuras de plástico con contactos eléctricos (Morales, 2019).

Ilustración 1 Ranuras de expansión interna

PCI y PCIe
PCI
Después de leer y analizar puedo decir que PCI, o Peripheral Component Interconnect,
es un estándar de interfaz utilizado para conectar dispositivos periféricos a la placa base
de una computadora. Funciona como un canal de comunicación que permite la
transferencia de datos entre la placa base y componentes como tarjetas gráficas, tarjetas
de sonido, adaptadores de red y dispositivos de almacenamiento.
PCI opera en un formato de bus paralelo, lo que significa que transmite datos a través de
múltiples líneas simultáneas, lo que permite velocidades de transferencia relativamente
altas. Sin embargo, su ancho de banda máximo es limitado, alcanzando hasta 133 MB/s.
Aunque PCI ha sido común en sistemas más antiguos y de gama baja, ha sido superado
por PCIe en términos de velocidad y eficiencia en los últimos años (Bollson, 2024).

PCIe
Puedo decir que PCI Express (PCIe) es un estándar de bus serie de alta velocidad
utilizado para conectar dispositivos periféricos a la placa base de una computadora.
Ofrece mejor rendimiento y ancho de banda en comparación con PCI. PCIe utiliza una
topología punto a punto, lo que significa que cada dispositivo tiene su propia conexión
dedicada a la placa base.
A diferencia de PCI, que utiliza un bus paralelo, PCIe utiliza un bus serie, lo que
permite velocidades de transferencia de datos más rápidas. Las ranuras PCIe vienen en
diferentes tamaños, indicados por el número de carriles disponibles para la transferencia
de datos.
Las ventajas clave de PCIe incluyen mayor ancho de banda, menor latencia,
compatibilidad con conexión en caliente y mejor escalabilidad. Esto lo hace ideal para
dispositivos de alto rendimiento como tarjetas gráficas, SSD y adaptadores de red.
En resumen, PCIe ofrece mejor rendimiento y eficiencia que PCI, lo que lo convierte en
la opción preferida para sistemas informáticos modernos y dispositivos de alta gama
(Bollson, 2024).

Ilustración 2 PCI y PCIe

Ilustración 3 PCI y PCIe tecnologías usadas

AGP
Luego de investigar puedo decir que AGP es el acrónimo de "Accelerated Graphics
Port" (Puerto de Gráficos Acelerados). Es una interfaz de conexión desarrollada por
Intel en la década de 1990 para mejorar el rendimiento de las tarjetas gráficas en
computadoras personales. AGP permitió una comunicación más rápida entre la tarjeta
gráfica y el procesador, lo que resultó en un mejor rendimiento gráfico en comparación
con las interfaces anteriores, como PCI (Peripheral Component Interconnect). AGP fue
ampliamente utilizado en computadoras personales durante la década de 1990 y
principios de la década de 2000, antes de ser reemplazado por PCI Express (PCIe) como
estándar predominante para las tarjetas gráficas (ELECTRÓNICAONLINE, 2024).

Ilustración 4 AGP

IDE/SATA
El disco duro IDE (Integrated Drive Electronics), también conocido como ATA o PATA
(Parallel ATA), es un tipo de disco duro obsoleto creado en 1986 y utilizado en
computadoras antiguas. Por otro lado, el disco duro-SATA (Serial Advanced Technology
Attachment) es la conexión estándar utilizada en la mayoría de los ordenadores
modernos, creado en 2003 para reemplazar el IDE y superar sus limitaciones.
Principales diferencias entre disco duro IDE y SATA:
Arquitectura de transferencia de datos: IDE funciona en paralelo, mientras que SATA
opera en serie. Esto significa que SATA transfiere datos uno tras otro en una sola
conexión, lo que permite una comunicación más eficiente y velocidades de transferencia
más altas en comparación con IDE.
Cableado: IDE utiliza un cable plano de 40 pines que puede conectar hasta dos
unidades, mientras que SATA utiliza un cable de 7 pines que solo permite la conexión
de una unidad.
Tipo de conexión de alimentación: IDE utiliza una conexión Molex estándar de cuatro
pines para su alimentación, mientras que SATA utiliza un conector de 15 pines.
Velocidad de transferencia de datos: IDE tiene una tasa de transferencia de datos que va
desde los 33MB/s hasta los 133MB/s como máximo. En contraste, SATA I tiene una
tasa de transferencia de 150MB/s, y SATA II alcanza los 300MB/s, lo que reduce
significativamente los tiempos de escritura y búsqueda.
En resumen, SATA ofrece una arquitectura de transferencia de datos más eficiente,
cables más simples, un tipo de conexión de alimentación más moderno y velocidades de
transferencia más altas en comparación con IDE, lo que lo convierte en la opción
preferida para los discos duros en los ordenadores modernos (Onretrieval, 2024).
Ilustración 5 IDE/SATA
Referencias
Bollson, W. (02 de Abril de 2024). 4DDiG. Obtenido de PCI vs PCIe: What are the
Differences Between Them?:
https://4ddig.tenorshare.com/external-hard-drive/pci-vs-pcie.html#part1
ELECTRÓNICAONLINE. (03 de Abril de 2024). Obtenido de Ranura AGP (Puerto de
Gráfico Acelerado)?: https://electronicaonline.net/computadoras-laptops-y-
tablets/accesorios-y-hardware/que-es-agp/
Morales, R. (10 de Mayo de 2019). ticARTE. Obtenido de Conectores internos de la
placa base: ranuras de expansión: https://www.ticarte.com/contenido/conectores-
internos-de-la-placa-base-ranuras-de-expansion
Onretrieval. (03 de Abril de 2024). Obtenido de Disco duro IDE y sus diferencias con el
SATA: https://onretrieval.com/diferencias-entre-discos-duros-ide-y-sata/
