Buenas tardes ingenieros voy a proceder a exponer mi proyecto tecnico con el tema diesño de la red
de alcantarillado sanitario de la comunidad chillipata pereteneciente ala parroquia pasa ,canton
ambato provincia de tungurahua realizado por mi persoa priscila tituaña
El contenido que presentare esta distriuido de la siguiente forma inciando con los
antecednte,justicacion para el desarrollo de este proyecto ,objetivos a alcanzar , fase preliminar del
proyecto y el desarrollo el disño de alcantarillado sanitario y finalmente las cosucones que obtuve en
mi proyecto
Yendo de lo general ala especifico podeos decir que a nivel global el 68% de la poblacion cuenta
con sistema de seneamiento hablando especificamene de nuestro pais segu datos obtenidos por
senplades (Secretaría Nacional de Planificación y Desarrollo) el
63.1% tiene acceso la red de alcantarillado en nuestra provincia tunguragua 76.7% cuenta con

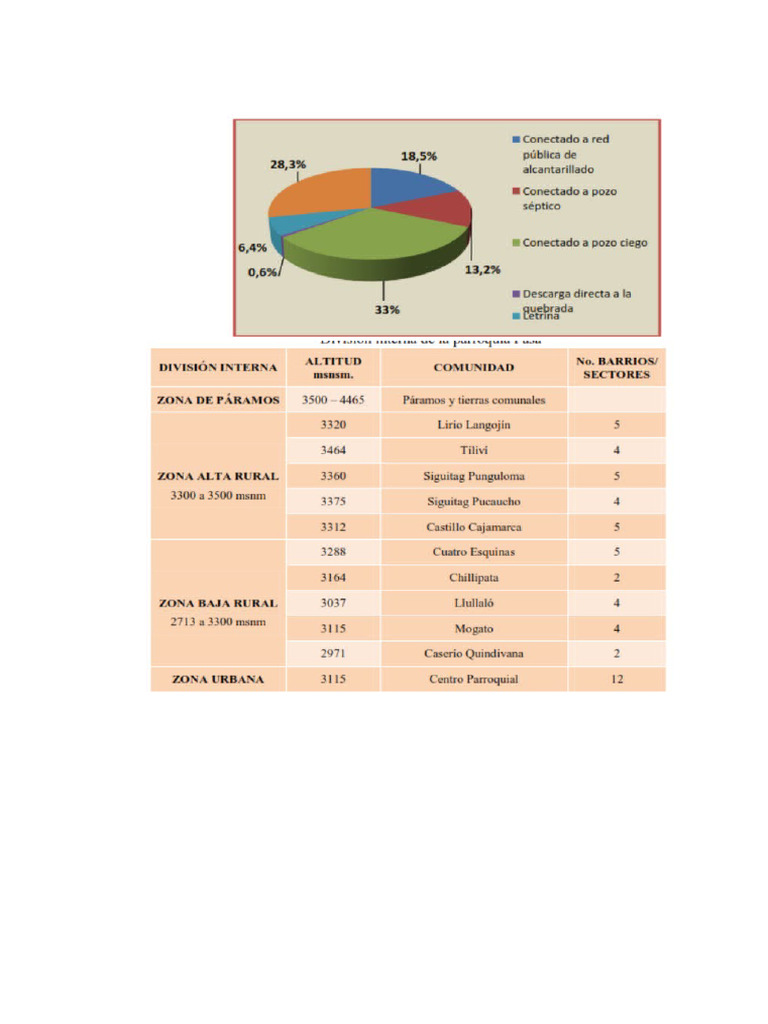

sistema de seneamiento en cambio en la zona rural como lo es la paroquia pasa solo 18.5% de
viviendas cuentan con el servicio de alcantarillado como se obseva de manera grafica acontando
que pasa tiene 12 comunidas donde chillipata en su division interna forma parte de la zona rural baja
(PDOT)PLAN DE DESARROLLO Y ORDENAMIENTO TERRITORIAL
Basado en los componentes de la red de alcantarillado se asume
un periodo de diseño de 25 años.
Tabla 10. Período de diseño en función de los componentes
Componentes y/o equipos Período (años)
Tubería principal y secundarias 20-30
Colectores, Emisarios 30-50
Equipos mecánicos 5-10
Equipos eléctricos 10-15
Equipos con combustión 5-10
Fuente: Metodología de diseño del drenaje urbano[12]
TASA DE CRECIMIENTO POBLACIONAL
DEMANDA DE AGUA POTABLE
NIVEL DE SERVICIO LLB MAS DE UN GRIFO DE AGUA
• cálculo del caudal medio de agua potable
𝑃𝑓 ∗ D𝑓
𝑄𝑚𝑑𝐴𝑃 =
86400
Qmds=C∗Qmd ap Ec.11 [13]
Donde :
Qmds= Caudal medio diario sanitario.
Qmdap =Caudal medio diario de agua potable (lt/seg)
C=Coeficiente de retorno que va de 60 -80%
se refiere a la cantidad de agua consumida en una vivienda, ya
que no todo el líquido retorna al alcantarillado. Este porcentaje se denomina también
coeficiente de aporte y estadísticamente oscila entre 60% a 80%.
CAUDAL MAXIMO INSTANTANEO
Es el resultado del producto entre el caudal medio diario por un coeficiente
que se encarga de transformarlo en caudal máximo horario.
coeficiente de mayoración
Se utiliza la fórmula de Babbit, para poblaciones menores a 1000 hab
5
M= 0.2
Pf
M =6.89
TABLA DE VALORES DE INFILTRACION
CAUDAL POR CONECCIONES ERRADAS
Hidráulico
Las tuberías se diseñarán a profundidades que sean suficientes para recoger las aguas servidas o
aguas lluvias de las casas más bajas a uno u otro lado de la calzada. Cuando la tubería deba soportar
tránsito vehicular, para su seguridad se considerará un relleno mínimo de 1,2 m de alto sobre la clave
del tubo, observando las indicaciones del numeral 5.2.1.3. SEGÚN EMAAP 1.5 MIN COTA
CLAVE
3 La red de alcantarillado sanitario se diseñará de manera que todas las tuberías pasen por debajo de
las de agua potable debiendo dejarse una altura libre proyectada de 0,3 m cuando ellas sean
El diámetro mínimo que deberá usarse en sistemas de alcantarillado será 0,2 m para alcantarillado
sanitario y 0,25 m para alcantarillado pluvial.
Las conexiones domiciliarias en alcantarillado tendrán un diámetro mínimo de 0,1 m para sistemas
sanitarios y 0,15 m para sistemas pluviales y una pendiente mínima de 1%
Que la velocidad del líquido en los colectores, sean estos primarios, secundarios o terciarios, bajo
condiciones de caudal máximo instantáneo, en cualquier año del período de diseño, no sea menor
que 0,45 m/s y que preferiblemente sea mayor que 0,6 m/s, para impedir la acumulación de gas
sulfhídrico en el líquido
A tubo lleno
La máxima distancia entre pozos de revisión será de 100 m para diámetros menores de 350 mm
La sección mínima de una caja domiciliaria será de 0,6 x 0,6 m. y su profundidad será la necesaria
para cada caso.
Datos buscar
Catalogo de tuberías y pendientes mínimas
Cuantos pozos tengo cuanta tubería ingresa
Tensión traciva revisar Carlos
3 tramos con una longitud de 336,67 m, 1666.4m y 263.28m
respectivamente, de 2266.35 m.
336 tubos de 250
17 pozos de revisión mas 20 tubos
14 tramo 3
46 pozos
