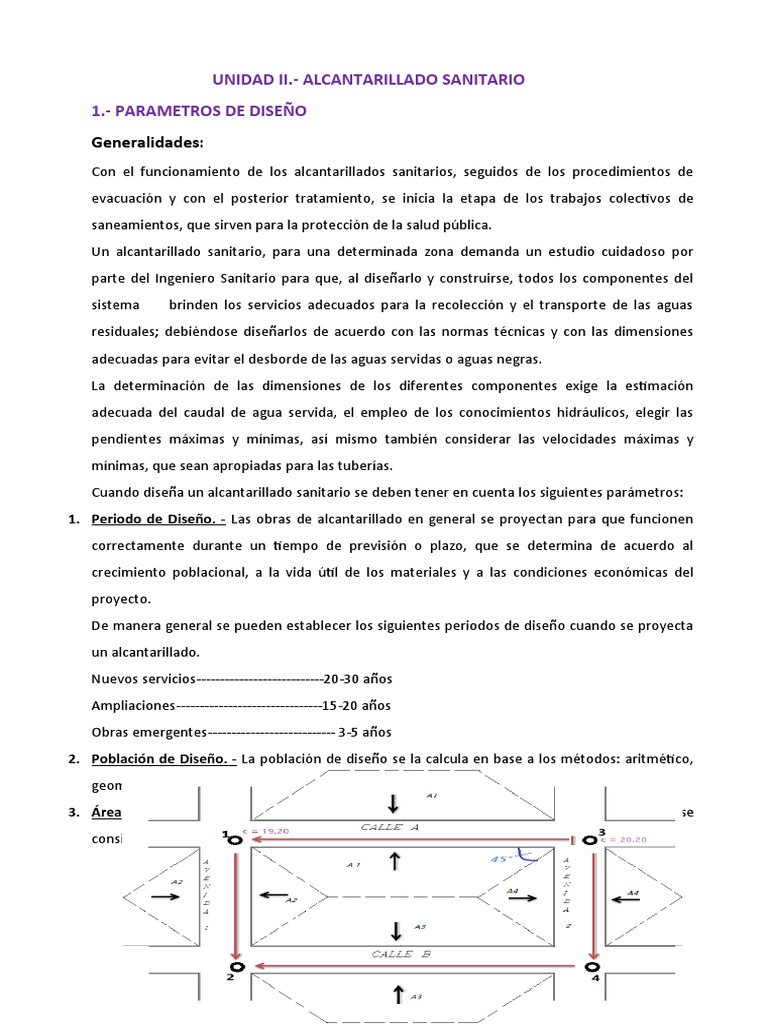

UNIDAD II.

- ALCANTARILLADO SANITARIO
1.- PARAMETROS DE DISEÑO
Generalidades:
Con el funcionamiento de los alcantarillados sanitarios, seguidos de los procedimientos de
evacuación y con el posterior tratamiento, se inicia la etapa de los trabajos colectivos de
saneamientos, que sirven para la protección de la salud pública.
Un alcantarillado sanitario, para una determinada zona demanda un estudio cuidadoso por
parte del Ingeniero Sanitario para que, al diseñarlo y construirse, todos los componentes del
sistema brinden los servicios adecuados para la recolección y el transporte de las aguas
residuales; debiéndose diseñarlos de acuerdo con las normas técnicas y con las dimensiones
adecuadas para evitar el desborde de las aguas servidas o aguas negras.
La determinación de las dimensiones de los diferentes componentes exige la estimación
adecuada del caudal de agua servida, el empleo de los conocimientos hidráulicos, elegir las
pendientes máximas y mínimas, así mismo también considerar las velocidades máximas y
mínimas, que sean apropiadas para las tuberías.
Cuando diseña un alcantarillado sanitario se deben tener en cuenta los siguientes parámetros:
1. Periodo de Diseño. - Las obras de alcantarillado en general se proyectan para que funcionen
correctamente durante un tiempo de previsión o plazo, que se determina de acuerdo al
crecimiento poblacional, a la vida útil de los materiales y a las condiciones económicas del
proyecto.
De manera general se pueden establecer los siguientes periodos de diseño cuando se proyecta
un alcantarillado.
Nuevos servicios---------------------------20-30 años
Ampliaciones-------------------------------15-20 años
Obras emergentes--------------------------- 3-5 años
2. Población de Diseño. - La población de diseño se la calcula en base a los métodos: aritmético,
geométrico, de acuerdo al Miduvi, etc.
3. Áreas de Aportación o de Diseño. - Para conocer el área de diseño o área de aportación se
considera un área parcial para cada tramo de tubería de acuerdo al siguiente ejemplo:
4. Densidad Poblacional. - Para calcular la densidad poblacional se debe definir las zonas en la
cual se va a realizar el proyecto. Las zonas se caracterizan de acuerdo a sus actividades
teniendo así:
 Zonas residenciales.
 Zonas comerciales.
 Zonas industriales.
Las zonas mencionadas tienen diferentes densidades poblacionales y por ende diferente
demanda de caudal.
CARACTERISTICAS DE LA ZONA DENSIDAD POBLACIONAL
Residencial de primera clase 20-80 habitantes por hectáreas(hab./Ha)
Residencial de clase media 80-160 Hab./Ha
Residencial de segunda clase 140-200 Hab./Ha
Viviendas colectivas 160-300 Hab./Ha
Urbanización en estudio 200 Hab./Ha
Zona comercial 20-60 Hab./Ha
Zona industrial 25-75 Hab./Ha

La densidad poblacional también se la puede calcular en base a la población futura y el área

que ocupara dicha población:

Pf 2200 Hab.
Dp= = =183 .33≈200 Hab.
A 12 Ha. Ha

5.- Caudal de diseño.

 El caudal de diseño en un sistema de alcantarillado sanitario estará conformado por la
aportación de las aguas servidas y por las aguas extrañas.
1. Las Aguas Servidas o Domésticas:
Son las aguas residuales que provienen del consumo de
agua potable. En un sistema de alcantarillado sanitario se
considera que entre el 70 – 80% de la dotación o consumo
de agua potable, ingresa al sistema de alcantarillado.

 Ejemplo:
Si consideramos que el 80% de la dotación de agua entra al sistema.
¿Cuál es el caudal de agua servida?, teniendo una dotación de 250 lt/hab*día
250 ¿ ∗día ( 80 % )
Q= hab
=0,0023 ¿ ∗seg
86400 seg hab
Este valor se lo incrementará por un coeficiente (M) con lo cual se obtiene el consumo máximo
horario. El valor del coeficiente (M) depende del número de habitantes servidos y se lo calcula
con la siguiente expresión:

5
M=
p( 0. 2 )
Siendo p= población de miles de habitantes.
Cuando se tiene en un tramo menos de 1000 habitantes servidos, se considera M=1 a 5.

2. Las Aguas Extrañas: Son aguas de aportación que por diferentes causas ingresan al sistema de
aguas servidas y entre las cuales tenemos:

 Aguas de Infiltración. -
Son aquellas que se encuentran en el subsuelo,
pueden ingresar al sistema a través de las uniones de
los tubos y su caudal depende del diámetro de la
tubería.

Se recomiendan los siguientes valores:

 Diámetro De Caudal De Infiltración
Tubería (Mm) (Lts/Seg. *Mts)
150 0.0006
200 0.0008
250 0.0010
300 0.0012
350 0.0014
400 0.0016
450 0.0018
500 0.0020
550 0.0022
600 0.0024

 Aguas ilícitas. - Están constituidas por las conexiones domiciliarias que conducen las aguas
lluvias y que son conectadas equivocadamente al sistema de agua servidas.
El caudal de las aguas ilícitas es de difícil estimación, pero el MIDUVI recomienda un valor entre
0,0010 a 0,0030 lts/seg*hab.
La sumatoria de estas aportaciones: caudal por aguas servidas, caudal de infiltración y caudal
de aguas ilícitas, nos dará el caudal de diseño para calcular la red de agua servida.
6.- Características hidráulicas.
Para un buen funcionamiento de la red es necesario tomar en cuenta el cálculo hidráulico, las
tuberías deberán tener la capacidad necesaria para soportar el máximo caudal y se diseñan
utilizando diversas fórmulas, siendo la más sencilla y utilizada la de Manning, cuya expresión
para calcular la velocidad es:
2 1
1 3 2
V= R S
n
Siendo: V= velocidad en mts/seg.
d
R=
R= radio hidráulico en metros ( 4 )

S= pendiente en tanto por mil (‰).

n= coeficiente de rugosidad.
El coeficiente de rugosidad (n), tiene diferentes valores, los cuales dependen del material de la
tubería que se desee emplear; teniendo así los siguientes datos:

Material n
Hormigón Simple 0.013
 (H.S)
Hierro Fundido 0.012
P.V.C 0.010

Al diseñar las tuberías, la velocidad que se adopte no deberá ser muy alta, porque podría
ocasionarse erosión en las paredes de las tuberías, así como también debe ser mínima para que
no se produzca la sedimentación.
Para la velocidad máxima se debe considerar el tipo de material de la tubería que se está
utilizando; teniendo así los siguientes valores:

Material Velocidad máxima (mts/seg)

Hormigón 3-4
Simple
Hierro fundido 4-6
P.V.C. 4,5-5

Para la velocidad mínima se recomienda al inicio de los cálculos un valor de 0,60 m/seg y una
vez aplicadas las relaciones hidráulicas, las especificaciones recomiendan como velocidad
admisible, valores comprendidos entre 0,30 – 0,45 m/seg, con lo cual se puede garantizar que
no se producirá sedimentación.
Definida la velocidad se determina el caudal de diseño, el mismo que se lo calcula con la
siguiente fórmula:
Q=V*A
Siendo:
Q= Caudal (m3/seg.).
V= velocidad (m/seg.).
A= Área de la tubería (m2).

Pendientes máximas y mínimas.

La pendiente máxima será aquella que al adoptarse no produzca una velocidad que erosione las
paredes de las tuberías. La pendiente mínima será aquella que produzca una velocidad que no
provoque sedimentación.
2 1
1 3 2
V= R S
n
d 450
R= = =112 .50 mm=0 .1125 m
4 4
 1
2 Vn
S = 2
3
R
2 2
Vn 0,6 ( 0 , 013 )
S=
[ ] [
R
2
3
=
0. 1125
2
3 ] =0 , 0011202 (1000 )=1 ,12 0 00

77,80 %o ( 7,78 %)
7.- Pozos de revisión
Son estructuras que se construyen de hormigón Armado o mampostería y sirven para
inspeccionar el normal funcionamiento de un sistema de alcantarillado, así como también
sirven para realizar las tareas de limpieza y mantenimiento de los colectores o tuberías.
Ubicación.
Los pozos de revisión se recomienda ubicarlos en:
A. En el comienzo de toda tubería.
B. En toda intersección de tubería o colector.
C. En todo cambio de dirección
D. En todo cambio de diámetro o pendientes.

Distanciamiento.
El distanciamiento de los pozos de revisión depende del diámetro de la tubería que se instale,
teniendo así:
φ(mm) Distanciamiento (mts)
200-350 100
400-800 200
800-1000 Max 300
Detalle de las cotas del fondo de los pozos.
Las cotas de fondo o inverts inferior de los pozos se regirán de acuerdo a los siguientes criterios:
1. Cuando en un pozo cualquiera se encuentran ramales de tuberías que comienzan en el

mismo con otros que pasan a través del pozo, la diferencia de cota del inverts inferior entre los
que comienzan y los que cruzan, será igual o mayor al diámetro del último.
2. La cota del invert de una tubería de salida se determina de tal forma que la clave o el inverts

superior de la tubería de entrada de menor sección, coincida con la clave superior de la tubería
de salida y de mayor dímetro.

3. Cuando la cota del inverts inferior de la tubería de llegada a un pozo, sobrepasa los 90 cm,

con relación al fondo del mismo, se proyectarán dispositivos que conduzca el agua hacia al
fondo del pozo a fin de evitar la erosión del mismo. A este pozo se le conoce con el nombre de

Pozo de salto.

Característica de los pozos de revisión.

1. El fondo del pozo se lo hace de hormigón ciclópeo al igual que los primeros 30 cm de las
paredes.
2. Cuando la profundidad es menor a 3,6 metros las paredes se la construyen de mampostería
con un espesor de 20cm, y un ancho libre en el fondo de 90 cm para tubería de diámetro de
600mm. A mayor diámetro se construye un pozo de hormigón armado.
3. Tienen un marco y una tapa de hierro fundido, con una abertura de 50 – 60 cm, la cual se
funde en un cerco de hormigón.
4. Las tapas deben ser resistente al tráfico pesado.
5. Los pozos de revisión necesitan de estribos o peldaños,
que sirven de escalones para facilitar el ingreso a ellos. Estos escalones pueden ser de acero
inoxidables o de hormigón, van empotrados en las paredes y se la coloca cada 30cm.
