Prácticas 4ºESO Crotech

ALUMNO: NOTA:

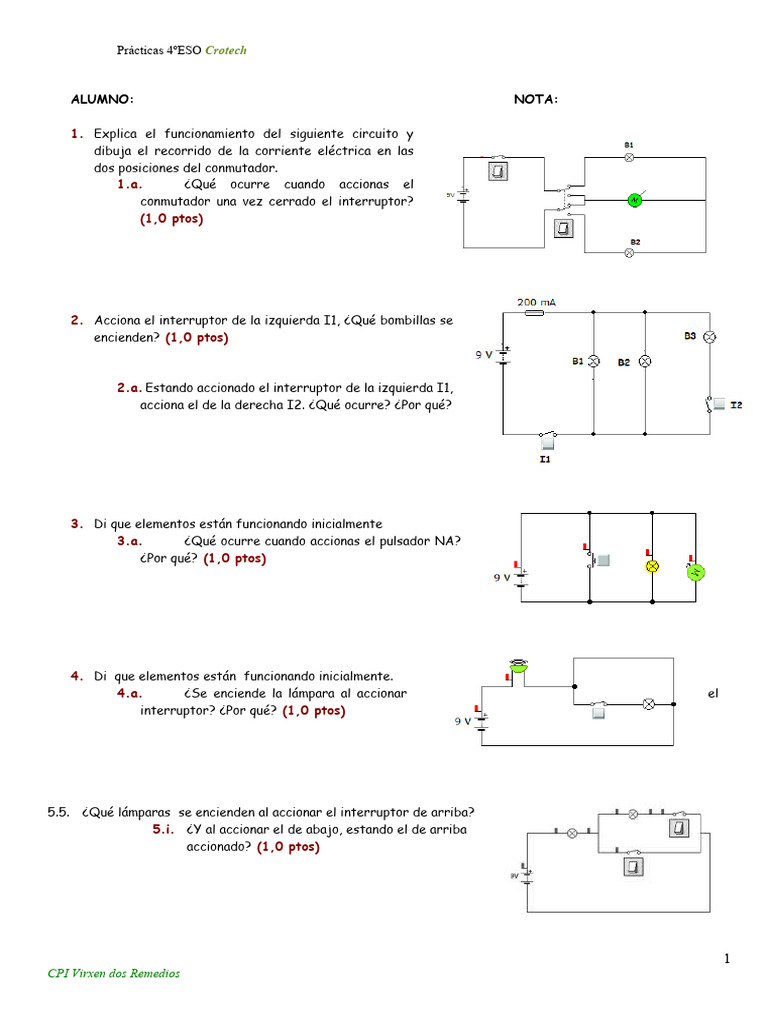

1. Explica el funcionamiento del siguiente circuito y

dibuja el recorrido de la corriente eléctrica en las
dos posiciones del conmutador.
1.a. ¿Qué ocurre cuando accionas el
conmutador una vez cerrado el interruptor?
(1,0 ptos)

2. Acciona el interruptor de la izquierda I1, ¿Qué bombillas se

encienden? (1,0 ptos)

2.a. Estando accionado el interruptor de la izquierda I1,

acciona el de la derecha I2. ¿Qué ocurre? ¿Por qué?

3. Di que elementos están funcionando inicialmente

3.a. ¿Qué ocurre cuando accionas el pulsador NA?
¿Por qué? (1,0 ptos)

4. Di que elementos están funcionando inicialmente.

4.a. ¿Se enciende la lámpara al accionar el
interruptor? ¿Por qué? (1,0 ptos)

5.5. ¿Qué lámparas se encienden al accionar el interruptor de arriba?

5.i. ¿Y al accionar el de abajo, estando el de arriba
accionado? (1,0 ptos)

1
CPI Virxen dos Remedios
 Prácticas 4ºESO Crotech

7. Coloca los amperímetros y voltímetros necesarios y completa las siguientes tablas:(5,0 ptos)
a. R1=500, R2= 350,R3=50

RT V1 V2 V3 I1 I2 I3

2
CPI Virxen dos Remedios
 Prácticas 4ºESO Crotech

b. R1=30Ω, R2= 90Ω, R3=45Ω

RT V1 V2 V3 I I1 I2 I3

3
CPI Virxen dos Remedios
 Prácticas 4ºESO Crotech

c. R1=30, R2= 90,R3=45

RT V1 V2 V3 I I1 I2 I3
