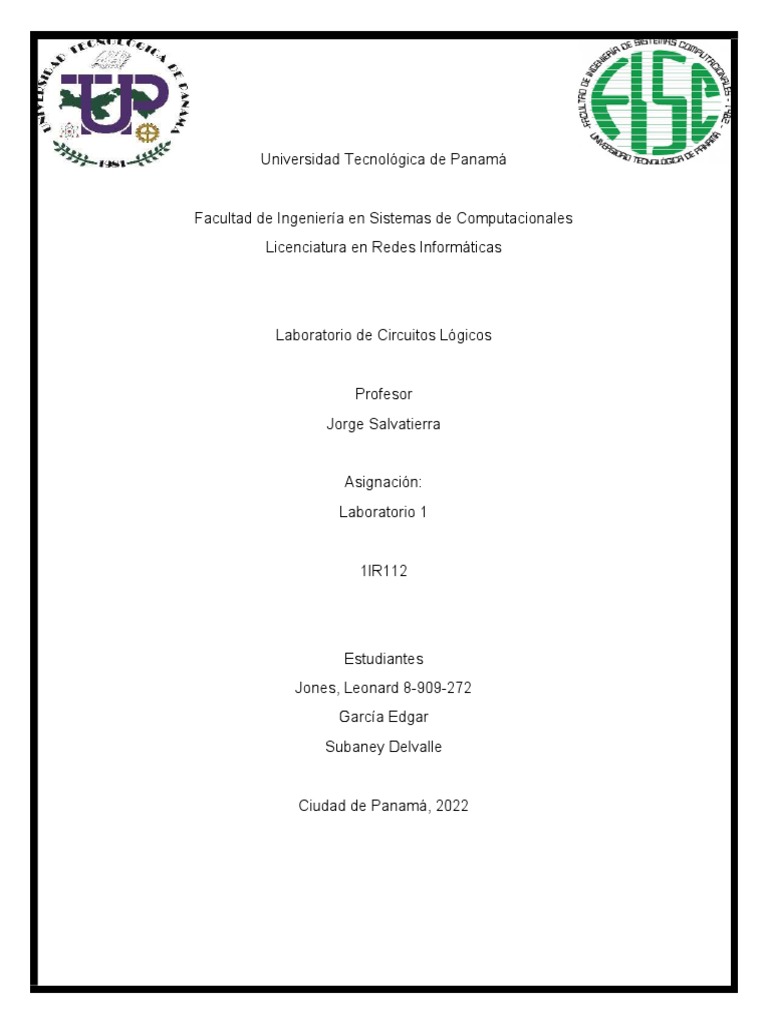

Universidad Tecnológica de Panamá

Facultad de Ingeniería en Sistemas de Computacionales

Licenciatura en Redes Informáticas

Laboratorio de Circuitos Lógicos

Profesor
Jorge Salvatierra

Asignación:
Laboratorio 1

1lR112

Estudiantes
Jones, Leonard 8-909-272
García Edgar
Subaney Delvalle

Ciudad de Panamá, 2022

 Introducción

Dentro de la electrónica digital, existe un gran número de problemas a resolver que se

repiten normalmente. Por ejemplo, es muy común que al diseñar un circuito electrónico
necesitemos tener el valor opuesto al de un punto determinado, o que cuando un cierto
número de pulsadores estén activados, una salida permanezca apagada. Todas estas
situaciones pueden ser expresadas mediante ceros y unos, y tratadas mediante
circuitos digitales. Los elementos básicos de cualquier circuito digital son las
compuertas lógicas.

Una puerta lógica, o compuerta lógica, es un dispositivo electrónico con una función
booleana. Suman, multiplican, niegan o afirman, incluyen o excluyen según sus
propiedades lógicas. Se pueden aplicar a tecnología electrónica, eléctrica, mecánica,
hidráulica y neumática. Son circuitos de conmutación integrados en un chip.

Claude Elwood Shannon experimentaba con relés o interruptores electromagnéticos

para conseguir las condiciones de cada compuerta lógica, por ejemplo, para la función
booleana Y (AND) colocaba interruptores en circuito serie, ya que con uno solo de éstos
que tuviera la condición «abierto», la salida de la compuerta Y sería = 0, mientras que
para la implementación de una compuerta O (OR), la conexión de los interruptores tiene
una configuración en circuito paralelo.

En el siguiente informe se presentan tablas y gráficas que permiten observar el

comportamiento de las compuertas lógicas con diferentes configuraciones en sus
entradas.
 Laboratorio #1
Compuertas AND, OR y NOT

Objetivos:
1. Comprobar el funcionamiento de las compuertas AND, OR y NOT
2. Familiarizarse con el uso de las compuertas AND, OR y NOT.
3. Adquirir destreza en el manejo de las compuertas AND, OR y NOT.

Equipo:
- Software de simulación de Circuitos lógicos.

Procedimiento

A. Comprobación de la lógica de las compuertas.

Compuerta AND
1. Conecte una compuerta AND de dos entradas como se muestra en la figura 1.
A y B son las entradas de la compuerta AND y Y es la salida; L1, L2 y L3
representan LEDs indicadores. Cuando el LED este encendido indicara nivel
lógico 1.

2. Utilice los interruptores para ajustar los valores de las entradas a los
indicadores en la tabla 1 y determine los valores de salida Y.

Tabla 1.
A B Y
0 0 0
0 1 0
1 0 0
1 1 1
Compuerta OR.
3. Repita el procedimiento del punto 1 ahora para la compuerta OR mostrada en
la figura 2.

4. Ahora complete la tabla 2 para los valores de las entradas mostradas.

Tabla 2.
A B Y
0 0 0
0 1 1
1 0 1
1 1 1

Compuerta NOT.
5. Repita el procedimiento del punto 1 ahora para la compuerta NOT mostrada
en la figura 3.
 6. Ahora complete la tabla 3 para los valores de las entradas mostradas.

Tabla 3
A Y
0 1
1 0

Misceláneos.
1. Implemente una compuerta AND de 4 entradas utilizando compuertas AND de 2
entradas.

2. Utilizando el circuito anterior complete la siguiente tabla.

Tabla 4
D C B A Y
0 0 0 0 0
0 0 0 1 0
0 0 1 0 0
0 0 1 1 0
0 1 0 0 0
0 1 0 1 0
0 1 1 0 0
0 1 1 1 0
1 0 0 0 0
1 0 0 1 0
1 0 1 0 0
1 0 1 1 0
1 1 0 0 0
1 1 0 1 0
1 1 1 0 0
1 1 1 1 1
3. Si A, B y C representan las entradas de un AND encuentre el valor de Y.

4. Utilice una compuerta AND de 2 entradas para determinar cuál estado asume
cuando se le desconecta una de las entradas. Llene la siguiente tabla.

Tabla 5
A B Y
0 0
1 1

5. Utilice una compuerta OR de 2 entradas para determinar cuál de los dos estados
asume cuando se le desconecta una de las entradas. Llene la siguiente tabla.

Tabla 6
A B Y
0 0
1 1

6. Encuentre la salida Y de una compuerta OR para las siguientes 3 señales de

entradas. Repita el procedimiento de conexión de LEDs de la pregunta 3.
 7. Arme el circuito mostrado en la figura 4 y complete la tabla 7. Utilice LEDs en las
entradas y las salidas para visualizar el problema.

Tabla 7
A B Y
0 0 1
0 1 1
1 0 1
1 1 0

8. Compruebe que 𝐴 = Ā
La manera más sencilla podría ser 1 = -( -(1)) de tal manera que el negativo de afuera
se ira con el que le sigue lo que se entiende como un doble negado que da como
resultado a el positivo de la variable, numero, etc.

9. Conecte las compuertas AND y OR tal como se muestra en la figura 5 y diga cómo
se comportan.
 A B Y
A A A

A B Y
A 1 A

A B Y
A 0 0

A B Y
A A A

A B Y
A 1 1

A B Y
A 0 A

Preguntas
1. Diseñe una OR de 5 entradas utilizando el mínimo de compuertas OR de 2
entradas.

2. Basándose en la pregunta 1. Puede decir cuántas compuertas OR de 2 entradas

son necesarias para implementar una compuerta OR de N entradas.
 Se necesitan N-1 compuertas OR para N entradas.
3. Implemente los siguientes juicios con compuertas.
a. Si he estudiado y hay examen obtendré buena nota.

b. Si tengo un lápiz o una pluma y una hoja de papel podré escribir una carta.

4. Dibujar el diagrama lógico de la siguiente expresión. Y=(A B + C ) D

5. Dibuje el diagrama lógico de la siguiente expresión. Y  (A  B )  (C D )

6. Escriba la ecuación del siguiente circuito.

Y  A(BC)
7. Escriba la tabla de la verdad para la siguiente expresión.

𝑌 = 𝐴̅ + 𝐵𝐶̅ + 𝐷

Tabla 8
A B C D Y
0 0 0 0 1
0 0 0 1 1
0 0 1 0 1
0 0 1 1 1
0 1 0 0 1
0 1 0 1 1
0 1 1 0 1
0 1 1 1 1
1 0 0 0 0
1 0 0 1 1
1 0 1 0 0
1 0 1 1 1
1 1 0 0 0
1 1 0 1 1
1 1 1 0 0
1 1 1 1 1

8. Las variables A, B y C varían en el tiempo de acuerdo con la siguiente gráfica.

 9. Escriba la tabla de la verdad de la ecuación del problema 8.

Tabla 9
A B C Y
0 0 0 0
0 0 1 1
0 1 0 0
0 1 1 1
1 0 0 0
1 0 1 1
1 1 0 1
1 1 1 1

10. ¿Cuáles son los valores que deben tener A, B y C para que encienda el led de la
figura?

La Ecuación del Circuito: 𝐴̅𝐵 𝐶̅ = 𝑌

Obtenemos que las combinaciones posibles serán 2 = 8.

La Tabla de la verdad con un poco de observación se puede desarrollar rápido ya que

es un producto de las tres variables:
Tabla 10
A B C Y
0 0 0 0
0 0 1 0
0 1 0 1
0 1 1 0
1 0 0 0
1 0 1 0
1 1 0 0
1 1 1 0

Por lo que concluimos que los valores deberían ser A = 0; B = 1; C = 0, para lograr Y = 1.
 Conclusión

En este primer laboratorio se trabajó con las compuertas lógicas AND, OR y NOT, con el
fin de comprobar experimentalmente la lógica de cada una de estas compuertas.

Mediante la experiencia se pudo obtener los resultados esperados para las tres
compuertas lógicas, de tal manera que cumplió con la teoría aprendida sobre las
mismas.

Además, este laboratorio permitió la familiarización con los circuitos integrados

correspondientes a estas compuertas lógicas y se pudo aprender la manera correcta
para su conexión.

Al realizar las conexiones en el procedimiento experimental era muy importante

revisar las hojas de especificaciones para cada circuito integrado para conocer la
manera correcta de conectar sus entradas y salidas correspondientes.

Conjuntamente mediante las secciones de misceláneos y preguntas se pudo

complementar el aprendizaje de este laboratorio ya que permitía diseñar, escribir
ecuaciones y tablas de verdad para diferentes circuitos lógicos.
 Bibliografía

Wikipedia. (19 de April de 2022). Wikipedia. Obtenido de

https://es.wikipedia.org/wiki/Tabla_de_verdad

http://www.unicrom.com/Tut_circuitoslogicos.asp

http://html.rincondelvago.com/circuitos-logicos_1.html

http://es.wikipedia.org/wiki/Lógica

http://www.econ.uba.ar/www/departamentos/humanidades/plan97/logica/Legris/apuntes/AP-
Circuitos.pdf Universidad de Buenos Aires

http://www.slideshare.net/rafael.mora/circuitos-lgicos-presentation
