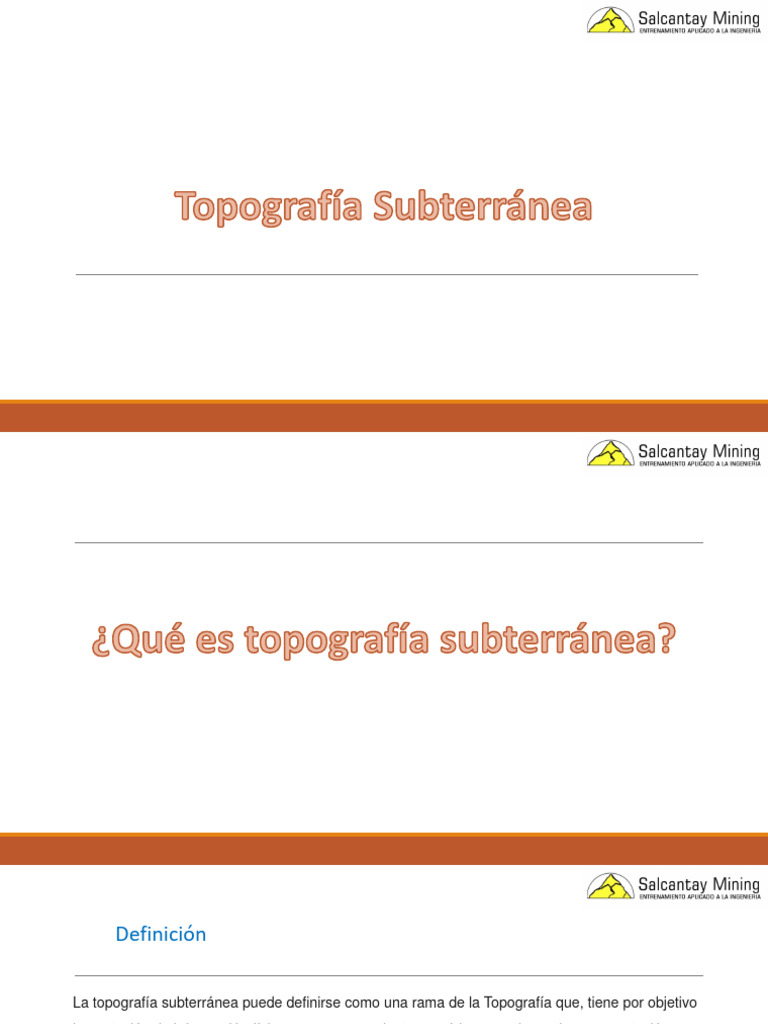

Definición

La topografía subterránea puede definirse como una rama de la Topografía que, tiene por objetivo
la captación de información física y su procesamiento numérico, para lograr la representación
geométrica, ya sea en forma grafica o analítica, del espacio físico que nos rodea.

La topografía subterránea es necesaria para el desarrollo de la actividad minera en sus diferentes

etapas como prospección, exploración, desarrollo y explotación. Los levantamientos topográficos
subterráneos van enlazados a los de superficie.
 La topografía subterránea tiene diversos objetivos como:
a) Realizar transferencia de coordenadas hacia el interior desde la superficie. Se realiza poligonales a todo
sector de la mina para prevenir futuros problemas.
b) Controlar y verificar las direcciones y gradientes de las labores. Control que se realiza diariamente para
cumplir con los objetivos trazados y que el proyecto se efectúe sin problemas.
c) Efectuar levantamiento de actualizaciones del trabajo cotidiano de la mina tanto para información geológica,
como para el departamento de ingeniería que en base a los datos se realizan los proyectos futuros así como
para las operaciones de Mina que a diario revisan los avances para tomar las decisiones del caso. En si los
planos son la base fundamental de los trabajos, los de servicio (ventilación, relleno, eléctricos, mecánicos, etc.),
planifican los trabajos en base a los datos otorgados por el departamento de Ingeniería.
d) Realizar cubicaciones y mediciones de avances de labores cada fin de periodo para poder evaluar la
producción de mina.
e) Llevar controles de estándares en cuanto a sostenimiento.Abastecer de aire fresco en calidad y cantidad requerida
a todos los frentes de trabajo, como topes de túneles, tajos de explotación, talleres, polvorines, comedores, echaderos y
toda labor minera abierta.
Registro de Levantamiento de Campo

El registro de datos se lleva a cabo en una libreta topografica y/o en formatos

elaborados por el Dpto. de Ingeniería, en un primer recuadro se anota datos de
la poligonal como vista atrás (VT), Punto de estación (ES), vista adelante (VA),
azimut (Z), pendiente (V) y distancia inclinada (DI). Y en un segundo recuadro se
anota los detalles de levantamiento como vértice (VER), Distancia Inclinada del
avance (DI), a la derecha (D), a la izquierda (I), al techo (T) y al piso (P). De esta
manera se consigue obtener todos los datos necesarios en la labor, para
posteriormente procesarlo en gabinete.
Cálculos y Trabajo de Gabinete (Procesamiento de Datos, Generación de
Planos)
a. Digitalización de datos de campo
Este trabajo se empieza con la transcripción de
todos los datos de campo recogidos, desde la
libreta de campo hacia una hoja electrónica de
Excel, teniendo en cuenta los mismos parámetros,
se debe prestar bastante atención a este proceso
para no incurrir en errores que pueden afectar el
dibujo de la labor topografiada.
b. Cálculo de datos topográficos
La Poligonal y detalles son calculados mediante
formulas matemáticas, de coordenadas polares
(ángulos y distancia) a coordenadas rectangulares
(Este, Norte, Cota). Los cálculos son realizados en
una hoja electrónica de Excel, insertando las
formulas trigonométricas en celdas, y obteniéndose
datos deseados como coordenadas E, N, y Z a
partir de los datos transcritos de campo.
Cálculos y Trabajo de Gabinete (Procesamiento de Datos, Generación de
Planos)
c. Dibujo y actualización de planos en 2d
El diseño, dibujo y acotado de los planos,
viene a ser una de las últimas etapas en el
proceso de levantamiento de labores y
actualización de data, ya que gracias a estos
planos se podrá controlar la operación minera,
realizar el planeamiento de avances,
producción, relleno hidráulico y otros, diseñar
flujos de ventilación, mapeos geomecanicos y
geológicos, secuencia de servicios, etc. Estos
planos son dibujados en 2D, teniendo la vista
de planta, cortes longitudinales de los tajos y
secciones transversales.
d. Cálculos de avances, áreas, volúmenes y
controles operacionales mina
Con los planos actualizados, se puede realizar
los cálculos de mediciones de avances
semanales, mensuales para fines de
valorizaciones, a la vez también la obtención
de áreas y volúmenes de rotura de mineral y
desmonte, de relleno hidráulico. También el
control de sección para evitar dilución de la ley
de cabeza, control de sostenimiento, servicios
y otros.
Materiales para Topografía

▪ Pintura. ▪ Brocas diamantadas de 160 mm x 6 mm

▪ Cordel. ▪ Flexometro
▪ Alcayatas. ▪ Wincha
▪ Clavos de 3”. ▪ Plomadas
▪ Tarugos de madera ▪ Ganchos sujetadores para clinómetro.
▪ Libreta de topógrafo.
▪ Cinta de seguridad.
▪ Herramientas para topografía
▪ Martillo de carpintero.
▪ Taladro a batería 36 V (Bosch o Hilti).
