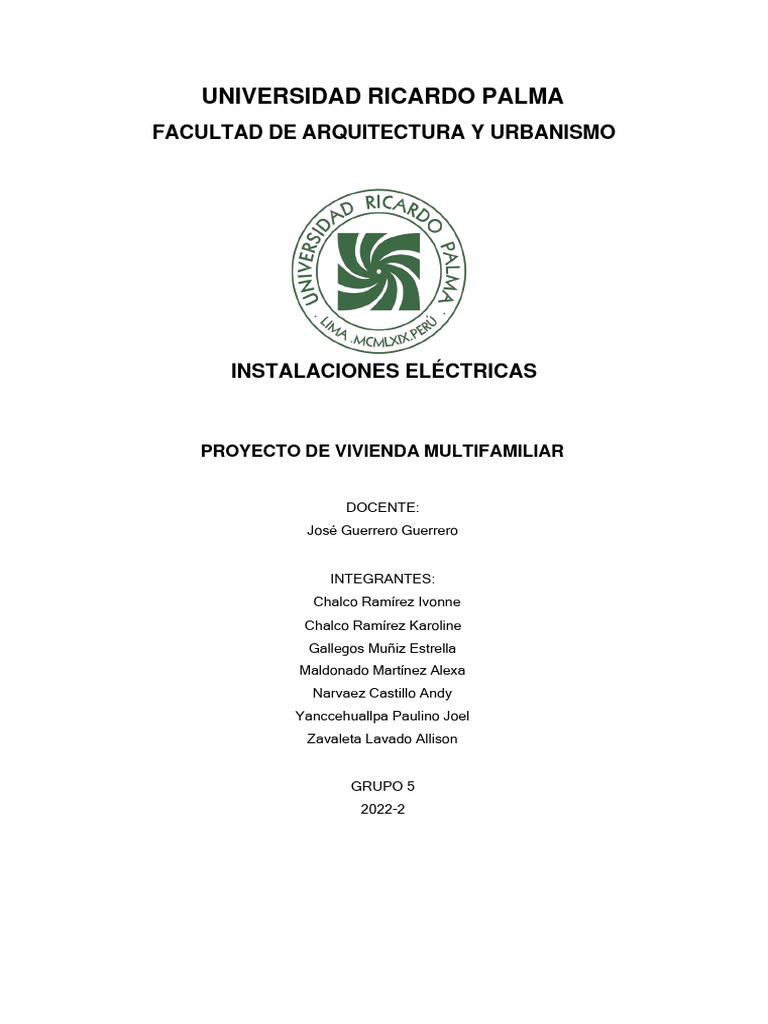

UNIVERSIDAD RICARDO PALMA

FACULTAD DE ARQUITECTURA Y URBANISMO

INSTALACIONES ELÉCTRICAS

PROYECTO DE VIVIENDA MULTIFAMILIAR

DOCENTE:
José Guerrero Guerrero

INTEGRANTES:
Chalco Ramírez Ivonne
Chalco Ramírez Karoline
Gallegos Muñiz Estrella
Maldonado Martínez Alexa
Narvaez Castillo Andy
Yanccehuallpa Paulino Joel
Zavaleta Lavado Allison

GRUPO 5
2022-2
 MEMORIA DESCRIPTIVA

1. GENERALIDADES:
La presente memoria descriptiva corresponde a la elaboración del expediente técnico del
“EDIFICIO MULTIFAMILIAR”, referida a las instalaciones eléctricas.

2. DESCRIPCIÓN ARQUITECTÓNICA:
La descripción arquitectónica mencionada es con fines complementarios al desarrollo de las
instalaciones eléctricas del proyecto.
La infraestructura se encuentra distribuida de la siguiente forma:
● PRIMER NIVEL
Posee 1 estacionamiento, 2 departamentos con patios integrados y 1 eje de
circulación vertical.

3. CÓDIGOS Y REGLAMENTOS:
En la ejecución de los trabajos de instalación deberán observarse las siguientes normas y
códigos:
- RM N° 037-2006 MEM/DM Código Nacional de Electricidad Utilización.
- RM N° 175-2008 MEM/DM CNE-U para conductores y uso de tomacorrientes.
- Reglamento Nacional de Edificaciones RNE
- NTP IEC 60598-2-22 luminarias para salidas de emergencia.

4. ALCANCES DEL PROYECTO:

Los alcances del proyecto no siendo limitativos son los siguientes:

a. SUMINISTRO ELÉCTRICO:
- Gestión para la obtención de la factibilidad de suministro y punto de conexión.
b. ESTIMACIÓN DE CARGAS:
- Elaboración de los cálculos justificativos preliminares de la máxima demanda del
proyecto para la obtención de la factibilidad eléctrica y la máxima demanda
definitiva para el desarrollo de los cálculos justificativos finales y definitivos del
proyecto.
c. SISTEMA DE BAJA TENSIÓN:
- Diseño integral del sistema eléctrico en baja tensión, del tablero general y los
tableros principales o sub tableros eléctricos de distribución, incluyendo los
dispositivos de protección, control y medición.
 - Diseño de alimentadores generales.
- Diseño integral de tableros y subtableros de distribución.
- Diseño del sistema de protección por puesta a tierra de los equipos estratégicos y
del sistema en general.

d. SISTEMA DE ALUMBRADO:
- Diseño de alumbrado interior para circulación peatonal o vehicular y con
dispositivos de control y funcionamiento automático.
- Selección de los artefactos de alumbrado con indicación de sus características
técnicas del equipo y de sus accesorios de control y operación.
e. SISTEMA DE TOMACORRIENTES:
- Diseño del sistema de tomacorrientes.
- Cálculos de alimentadores y dispositivos de protección en base a las corrientes
nominales y de arranque de los equipos.
f. SISTEMA DE EMERGENCIA:
- Diseño del sistema de suministro de energía eléctrica de emergencia.
g. SISTEMA DE DISTRIBUCIÓN ELÉCTRICA:
- Cálculo y diseño de los tableros de distribución de alumbrado, tomacorrientes y
fuerza.
- Diseño de la red de tuberías para la distribución interior en los diferentes
ambientes de la edificación.
- Diseño del sistema eléctrico en baja tensión, tableros generales normales y de
emergencia, tableros de distribución de alumbrado y tomacorrientes.
- Diseño de los circuitos de alumbrado.
- Diseño de los circuitos de tomacorrientes y fuerza
- Dimensionamiento de conductores de alimentación.
h. SISTEMA DE PUESTA A TIERRA:
- Localización del sistema de puesta a tierra (tierra profunda).
-
5. CRITERIOS BÁSICOS PARA EL DISEÑO:
- Los circuitos de alimentación han sido separados por usos y sectores, los
circuitos serán protegidos de sobretensiones y fugas de corriente, estarán
equipados con transformadores de aislamiento y fuentes de energía
ininterrumpida en los casos que se indique en el proyecto.
- Se provee un sistema de iluminación de emergencia a fin de asegurar la
continuidad de las actividades en lugares críticos.
 - Se provee un sistema de artefactos de alumbrado autónomos con batería
recargable, capaces de responder ante una falla de los circuitos que respaldan,
cuya ubicación será definida por el especialista de seguridad y evacuación.

6. DESCRIPCIÓN DEL PROYECTO:

a. SUMINISTRO ELÉCTRICO COMERCIAL:

- El suministro eléctrico se efectuará con tuberías eléctricas existentes del edificio
multifamiliar.
2. CARGAS ESENCIALES:

Son las que, por motivos asistenciales y de seguridad, requerirán una garantía
adicional de suministro. Esta garantía adicional de suministro ante un fallo de red será
proporcionada por los grupos electrógenos para cargas sin necesidades específicas.

7. TABLEROS DE DISTRIBUCIÓN:
- Identificados como TD, corresponden a los tableros de distribución de energía
normal, de emergencia respectivamente, sirven para la distribución de la energía
desde sus ubicaciones hasta las cargas finales de utilización.
- De acuerdo con el estudio de cargas de cada ambiente y que constan en los
cuadros de carga respectivos, en los sub-tableros se permite la ubicación de
todos y cada uno de los Interruptores termo magnéticos especificados, dejando
adicionalmente una reserva de un 10 % tanto en capacidad de carga como en
espacios.

8. CIRCUITOS DERIVADOS:
- Son los circuitos comprendidos desde los tableros de distribución hasta cada
punto de utilización (salidas de alumbrado, tomacorrientes, fuerza, etc.).
- Los circuitos derivados corren en canalizaciones de protección mecánica, tubos
eléctricos libres de halógenos o metálicos eléctricos adosados a techo o pared,
bandejas porta cables (instalación visible o registrable) para facilidad de
mantenimiento.
-
9. DISTRIBUCIÓN ELÉCTRICA:
- La distribución de los circuitos en general será mediante bandejas que salen de
los tableros de distribución y hacen una distribución de los circuitos a través de
salidas laterales que llegan a cajas de paso adosadas al techo mediante tuberías.
Desde estas cajas adosadas, se derivan todos los circuitos aguas debajo de
estas, hasta llegar a las diferentes salidas de alumbrado y tomacorrientes.
10. ALUMBRADO:
- El tipo de iluminación contemplado en el proyecto responde a las necesidades
propias de cada local como el amueblamiento previsto y el tipo de actividad a
desarrollarse.
- Se ha considerado una distribución de luminarias adecuadamente distribuidas a
fin de conseguir las consideraciones básicas de iluminación en situación normal,
de emergencia y de evacuación.
- En general todas las luminarias serán del tipo LED, tanto para interiores.
Tableros de alimentación de alumbrado

- Los tableros de distribución mencionados anteriormente, alimentarán al sistema

de alumbrado de acuerdo a los diagramas unifilares.

Control de iluminación

Para el control de alumbrado se ha considerado lo siguiente:

- En general toda la iluminación interior será regulada por interruptores manuales
situados de modo que una persona al ingresar al ambiente pueda encender y
apagar la iluminación.
- La iluminación exterior en los alrededores de la edificación y del área de
estacionamiento se efectuará mediante proyectores de iluminación.

Alumbrado de evacuación de emergencia con baterías

11. TOMACORRIENTES:
- Se han implementado tomacorrientes de uso general. Los tomacorrientes de uso
general se han ubicado de tal manera que brinden un servicio flexible en todas las
áreas de los locales.
- Las tomas para equipamiento, según los datos de carga de cada uno de los
equipos.
- La ubicación de tomacorrientes se ha efectuado teniendo en cuenta la distribución
de muebles en los ambientes en general.
- Con respecto a la distinción de tomacorrientes dependiendo de sus funciones, se
sugieren los siguientes colores conforme a las especificaciones técnicas del
proyecto.
▪ Tomacorrientes para uso general (UG)
12. SISTEMA DE PUESTA A TIERRA:
- Se implementará hasta dejar funcionando óptimamente los siguientes sistemas de
puesta a tierra:
▪ Puesta a tierra para el sistema luminarias y tomacorrientes.
13. SÍMBOLOS:
Los símbolos que se emplean corresponden a los indicados en la Norma DGE “Símbolos
Gráficos en electricidad” RM Nº 091-2002-EM/VME.
Por la diversidad de salidas, equipos etc. Se adoptan simbologías de uso general para este tipo
de instalaciones.

14. CUADRO DE CARGAS:

Para el cálculo de la máxima demanda, se considerarán el área total construida, los parámetros
(w/m2) y los factores de demanda a aplicarse al caso de estos tipos de recintos.
 ESPECIFICACIONES TÉCNICAS

1. GENERALIDADES:
1. INTRODUCCIÓN
La presente documentación corresponde a la elaboración de las del “EDIFICIO
MULTIFAMILIAR”, referida a las instalaciones eléctricas.
2. ALCANCE:
El alcance del sistema eléctrico del edificio multifamiliar incluye lo siguiente:
- Tablero general
- Tableros de distribución de equipos eléctricos
- Distribución eléctrica
- Iluminación interior
- Sistema de puesta a tierra
3. DOCUMENTACIÓN:
4. ESPECIFICACIONES TÉCNICAS DE MATERIALES:

1. NORMAS CONSTRUCTIVAS:
 2. PROVEEDOR:
INDECO

PAVCO

SEL SAP
DIAMETRO LONGITUD
LONGITUD PESO LONGITUD PESO
NOMINAL TOTAL NOMINAL REAL ESPESOR NOMINAL REAL ESPESOR
ÚTIL APROX. ÚTIl APROX.
(pulg) (metros) (mm) (mm) (mm) (mm) (mm) (mm)
(metros) Kg x tubo (metros) Kg x tubo
1/2" 3.00 11 12.7 2.99 1.1 0.191 15 21.0 2.98 1.8 0.516
5/8" 3.00 13 15.9 2.99 1.1 0.243 - - - - -
3/4" 3.00 15 19.1 2.98 1.2 0.321 20 26.5 2.98 1.8 0.663
1" 3.00 20 25.4 2.98 1.3 0.467 25 33.0 2.97 1.8 0.838
1 1/4" 3.00 25 31.8 2.97 1.3 0.602 35 42.0 2.97 2.0 1.193
1 1/2" 3.00 30 38.1 2.97 1.6 0.871 40 48.0 2.96 2.3 1.567
2" 3.00 40 50.8 2.96 1.7 1.245 50 60.0 2.96 2.8 2.389
2 1/2" 3.00 - - - - - 65 73.0 2.95 3.5 3.627
3" 3.00 - - - - - 80 88.5 2.94 3.8 4.798
4" 3.00 - - - - - 100 114.0 2.93 4.0 6.558
3. MATERIALES:
Todos los materiales a utilizarse en la obra deberán cumplir estrictamente con los
requisitos mínimos vigentes a ellos aplicables en el proyecto y por el Propietario,
dependiendo cuál de los dos exija características superiores. Sin embargo y con el objeto
de facilitar en parte la tarea del Propietario es necesario detallar los puntos de mayor
interés. En todo caso, los materiales y equipos a utilizarse para la construcción deberán
ser de primera calidad, encomendándose las labores de instalación y montaje de los
mismos a personal calificado, bajo la supervisión y fiscalización técnica correspondientes
de un profesional de la Ingeniería eléctrica.

4. TUBERÍA ELÉCTRICA DE PVC:

Las tuberías que se utilizarán para los circuitos derivados serán con tubos plásticos
rígidos, fabricados en base a resina termoplástica de poli cloruro de vinilo (PVC) no
plastificado, pesado, rígido resistente a la humedad y a los ambientes químicos,
retardantes de la llama, resistente al impacto, al aplastamiento y a las deformaciones
provocadas por el calor y a las condiciones normales de servicio, resistente a bajas
temperaturas de acuerdo a las normas aprobadas por INDECOPI Nº 399.006

- De sección circular, de paredes lisas.

- Propiedades Físicas a 24ºC.
- Peso específico: 1,440 kg/dm3
- Resistencia a la tracción: 500 – 520 kg/cm2
- Resistencia a la flexión: 700 – 900 kg/cm2
- Resistencia a la compresión: 600 – 700 kg/cm2
- Módulo de Elasticidad: 2.2 – 2.8 x 10-5 kg/cm2
- Coeficiente de dilatación térmica: 0.080 / mm / mt /ºC
- Temperatura Máxima de trabajo: 65º C
- Temperatura de ablandamiento: 80 – 85ºC
- Tensión de perforación: 35 KV/mm.
- Resistencia a la combustión: Incombustible
- Constante dieléctrica: 3.4 (1000cps)
 Accesorios

- Manguito para la unión de tubos y curvas

de conexión

Características constructivas

Plástico HFT libre de halógenos

Temperatura de trabajo: -25°C a +90 °C

Color: gris RAL 7035

5. CONDUCTORES:
Se instalará un sistema completo de conductores, cables de energía
para alimentadores generales del tipo N2XOH y para todos los
circuitos de salidas de puntos de utilización del tipo LSOH-90; los
conductores serán de cobre, hasta 4mm2 pueden ser sólidos,
mayores secciones serán cableados, revestidos con aislamiento de
compuesto termoplástico no halogenado HFFR, para 450/750 V de
tensión de servicio y una temperatura máxima de operación de 80ºC
o 90°C.
El calibre mínimo a utilizarse en las instalaciones eléctricas, será 2.5
mm2 para alumbrado y 4 mm2 para tomacorrientes. Cuando se
requieran mayores calibres se indicará claramente en el plano. De
todas maneras, el conductor deberá tener el calibre necesario para
asegurar una caída de tensión no mayor al 3 %.
Por ningún concepto se permitirán empalmes dentro de la tubería.
Todos los empalmes se efectuarán dentro de las cajas de conexión,
y de manera tal que se obtenga un buen contacto eléctrico y mecánico, empleando
conectores adecuados para los cables que tengan un calibre de 16 mm2 en adelante.
En las cajas de salida se dejará un exceso de conductor de 20 cm de longitud, para
permitir una fácil conexión de lámparas y accesorios.

6. TABLEROS ELECTRICOS GENERALES:

Esta especificación se refiere a la provisión de los tableros eléctricos generales para el
sistema de baja tensión a 380/220V.
Los equipos y aparatos suministrados deben ser apropiados para que su operación
cumpla con todos los requerimientos en el lugar de su instalación.
La certificación de los armarios de distribución estará definida por las normas
internacionales IEC 61439-1 y la IEC 61439-2. Ellas formulan las definiciones,
condiciones de empleo, dispositivos constructivos, características técnicas y los ensayos
y pruebas para los conjuntos de dispositivos de baja tensión.

DESCRIPCIÓN
Tablero eléctrico general de baja tensión totalmente equipado por sus fabricantes, listo
para funcionar una vez instalados. El tablero será auto soportado para uso interior,
metálico
Características de la alimentación eléctrica: 380 VAC, 60 Hz, 3 fases, 4 hilos, según sea
el caso.
Los diseños, fabricación y pruebas deberán ceñirse a las Normas especificadas en las
últimas ediciones por el IEC.
El tablero general comprenderá básicamente:

a) Gabinete metálico
Para uso interior, tipo mural adosado, de frente muerto, acceso frontal y posterior, de
concepto modular.
Visto transversalmente tiene dos zonas claramente definidas: la delantera alojara los
interruptores e instrumentos de medida y la posterior alojará aisladores, barras de cobre,
etc.
Comprenderá:
- Estructuras de perfiles de acero de 1 ½”x1 ½”x1/8” mínimos electro soldados entre sí.
- Paneles laterales y superiores de plancha de acero al carbono de 5/64” de espesor
mínimo con refuerzo, empernadas a la estructura.
- Cada sección vertical tendrá frontalmente puertas abisagradas una para cada
compartimiento. Las puertas serán del mismo material que los paneles laterales y
tendrán la bisagra interior al gabinete, la cerradura será manual para llave tipo dado o
similar.

b) Interruptores principales
Serán tetra polares, en aire y de ejecución fija, automáticos, termo magnéticos, de
disparo común interno que permitirá la desconexión de todas las fases del circuito al
sobrecargarse o cortocircuitarse una sola línea. Con las características siguientes:
- Corriente nominal (A): de acuerdo a planos, regulable
- Tensión nominal (V): de acuerdo a planos
- Tensión de aislamiento: Ui 750V
- Tensión de resistencia a los choques: Uimp 8 kV
- Tensión de uso: Ue 690 V
- Poder de corte (para 220/415 V): según se indique en planos

c) Interruptores derivados
Los interruptores estarán dispuestos en caja moldeada o riel din con cámara apaga
chispas de material aislante no higroscópico, con contactos de aleación de plata
endurecida, altamente resistentes al calor, con terminales con contactos de presión
ajustados con tornillos.
Los interruptores en general, tendrán incorporados dispositivos de disparo de
característica de operación de tiempo inverso que permitan asegurar la selectividad del
sistema de protección, serán elementos bimetálicos con contactos de aleación de plata
que aseguren un excelente contacto eléctrico disminuyendo la posibilidad de picaduras y
quemado, complementado con un elemento magnético, expresamente preparado para
soportar un poder de corte según IEC60898 o equivalente.
Los interruptores serán de operación manual por medio de una sola palanca, la que
llevará claramente marcada la corriente nominal en Amperios y las posiciones Conectado
(ON) y Desconectado (OFF).

A un costado de cada interruptor se colocará un rótulo con el número del circuito, según
se detalla en los Diagramas Unifilares en los planos del Proyecto.
Las capacidades nominales de los interruptores se indican en los mismos Diagramas
Unifilares.

Dispondrá de un mecanismo de disparo del tipo común, que permita que una sobre carga
o cortocircuito en uno de los polos, abra los otros polos simultáneamente; será de disparo
libre de manera que el interruptor dispare, aunque se mantenga la palanca en la posición
de conectado.

La velocidad de apertura y cierre de los contactos debe ser de acción independiente y

será posible cerrarlos manualmente sobre fallas presentes.
Los interruptores automáticos deberán ser fabricados conforme a las recomendaciones
de las normas internacionales como IEC 947-1 y IEC 947-2.
Los interruptores serán de marcas de reconocido prestigio, con distribuidores locales que
respaldan las garantías y disponen de stock de los equipos.
 d) Barras, soportes, conexiones y accesorios
Las barras principales y del neutro serán para la corriente mínima que se indican en el
esquema de principio, de cobre electrolítico de 99% de conductibilidad, de sección
rectangular, con resistencia mecánica y térmica capaz de soportar la corriente de choque
de la misma magnitud que la correspondiente al interruptor principal. El proveedor
redimensionará las barras para el caso de cortocircuito.
- Barras de tierra
En cada tablero a toda su longitud se extenderá una barra de tierra con capacidad
mínima igual al 50% de la capacidad de las barras principales, directamente
empernado al gabinete con dos agujeros, uno en cada extremo para conexión al
sistema de tierra.
- Soporte de barras
De porcelana o de resina sintética epoxica adecuada para las condiciones
especificadas en generalidades, con resistencia mecánica capaz de soportar los
efectos electrodinámicos de la corriente de choque. Aislamiento de 1 kV mínimo.
- Bornes de fuerza
Se instalarán en la parte superior e inferior del tablero para la conexión con los
alimentadores y los conductores de tableros desde el interruptor de derivación.

e) Puesta a tierra
Todas las partes metálicas sin tensión del tablero deberán ser puestas a tierra, mediante
cable de cobre electrolítico con aislación verde amarillo.
La puesta a tierra de los diferentes elementos o partes, deberá ser realizada en forma
independiente desde la barra de tierra, no admitiéndose conexiones en serie.

7. DISPOSITIVOS Y EQUIPOS VARIOS:

INTERRUPTORES PARA ALUMBRADO:
Serán fabricados de acuerdo a lo indicado en normas NTP y IEC 669-1, los interruptores
serán de la mejor calidad, del tipo balancín de operación silenciosa, de contactos
plateados, unipolares para 16 A, 220 V, 60 Hz, de régimen, con mecanismo encerrado en
cubierta de material estable y terminales de tornillo para conexión lateral. Serán del tipo
indicados en planos.
 El interruptor tendrá terminales para los conductores con caminos metálicos de tal forma
que puedan ser presionados en forma uniforme a los conductores por medio de tornillos,
asegurando un buen contacto eléctrico, a su vez tendrán terminales bloqueados que no
permitan dejar expuestas las partes con corriente.
Los interruptores a ubicarse en el exterior serán con tapa frontal de material especial
para trabajar en forma expuesta, grado de protección IP65, a prueba de polvo y agua,
conforme a la norma IEC529; esta tapa estará provista de una membrana elástica, que
permite accionar el dado interruptor.

8. TOMACORRIENTES:
Todos los tomacorrientes deberán cumplir con la norma NTP-IEC 60884-1 2007 y en
especial la norma técnica de salud NTS-110 MINSA:
Deberán ser del tipo mixto compuesto (un tomacorriente tres en línea y otro tipo
americano, de 10/16 A, 250V) y, excepcionalmente se usarán tomacorrientes dobles con
espigas redondas, los cuales tendrán caja de F°G° de 130x1300x55 mm.

Tomacorrientes normales:
 Cada salida de tomacorriente constará de dos módulos bipolares con tierra. Dichos
módulos serán del tipo para instalación empotrada, contactos laterales y tierra central.
Tendrán alveolos totalmente protegidos de tal manera que las partes con tensión serán
accesibles solo con el enchufe correspondiente, que cierra el contacto cuando está
completamente introducido. Cumplirá con el CNE y con NTP IEC 60884-1. Igual o similar
al modelo Living Grafito de TICINO. Con las siguientes características:

9. ARTEFACTOS DE ILUMINACIÓN

- Artefacto led 36w cuadrada para empotrar en falso techo, drive independiente en caja de
aluminio, protector de acrílico PMMA, marco de aluminio extruido, 4x9w, tensión de operación de
100-240vac, ángulo de apertura 120°índice de protección ip44 icr80 dimensión 600x600mm.
incluye vidrio templado protector de 4mm. Para uso en consultorios, oficinas.

- Artefacto led 48w para adosar a techo, drive independiente en caja de aluminio, protector de
acrílico pmma, marco de aluminio extruido180 pzas led smd4014, tensión de operación de 100-
240vac, ángulo de apertura 120°índice de protección ip44 icr80 dimensión 300x1200mm.
- Equipo de luz de emergencia led 12w, carcaza en plancha de acero fosfatizado, esmaltado
pintado en color blanco, equipado con batería libre de mantenimiento con autonomía de 90
minutos, dos interruptores de encendido y apagado, con leds de presencia de 220v y cargador.

- Artefacto decorativo exterior led 2x13w para adosar a pared, carcaza en plancha de acero de
0.5mm de espesor, acabado con pintura electrostática color blanco, protector de acrílico opalino,
iluminación arriba y a abajo.

- Artefacto led 30w para adosar al techo, drive independiente en caja de

▪ aluminio, protector de acrílico pmma, marco de aluminio extruido,150 pzas led
smd4014, tensión de operación de 100-240vac, ángulo de apertura 120°índice de
protección ip44 icr80 dimensión 295x595mm.
- Artefacto clínico led 2x13w tipo cabecera de cama para adosar a pared, carcaza en plancha de
acero de 0.5mm de espesor, acabado con pintura electrostática color blanco, protector de
acrílico opalino, iluminación arriba y a abajo incluye dos interruptores.

- Señal luminosa de 8w con 11 leds de alta luminosidad, 220v-240 vca/60hz, con autonomía de 2
horas continuas y tiempo de recarga de 15 horas, de montaje adosado en superficie.
Equipos de alumbrado de emergencia:

Proyector autónomo de alumbrado de emergencia

NORMAS: Fabricadas según la norma UNE-EN 60598-2-22
Cumple con NTP-IEC 60598-2-22
CARACTERISTICAS ELECTRICAS:
- Alimentación: 230V +/- +6%-10%, 60 Hz
- Tiempo de carga: 24 horas
- Material de la envolvente: policarbonato color gris T 029
- Autonomía: 1 hora, lámparas halógenas bi pin
- Baterías de níquel-cadmio de alta temperatura
- Control por telemando
- Pulsador de test integrado en el producto
 CÁLCULOS JUSTIFICATIVOS

1. GENERALIDADES:
El presente documento de cálculos está referido a la determinación de la máxima demanda, los
cuadros de cargas, calibres y caída de voltaje para el proyecto de instalaciones eléctricas
interiores “EDIFICIO MULTIFAMILIAR”.
2. CÓDIGOS Y REGLAMENTOS:
Para la estimación del cuadro de cargas se ha observado la norma: Código Nacional de
Electricidad – Utilización 2006, SECCIÓN 050 cargas de circuitos y factores de demanda.
3. DESARROLLO:
a. MÁXIMA DEMANDA:
Se toman en cuenta el área del lugar, los equipos que requieran suministro de energía
eléctrica y una reserva a fin de que exista un equipo externo que requiera energía o el
equipo destinado para el área exceda el nivel de energía estándar considerado y se
aplican los factores de demanda para determinar finalmente las máximas demandas
requeridas.

MÁXIMA DEMANDA DEPARTAMENTO 101

DESCRIPCIÓN: C.I. (W) Fd(%) DM(W)

VIVIENDA MULTIFAMILIAR Área techada: 98.59 m2

Primeros 45 m2 1,500 W 100 1,500 W

segundos 53.59 m2 2,000 W 100 2,000 W

Carga básica: 3500 W

Cargas adicionales:

Calentador Elec. 1,500 W 80 1,200 W

Reserva 100 W 100 100 W

TOTAL 5100 W 4800 W

 MÁXIMA DEMANDA DEPARTAMENTO 102

DESCRIPCIÓN: C.I. (W) Fd(%) DM(W)

VIVIENDA MULTIFAMILIAR Área techada: 96.65 m2

Primeros 45 m2 1,500 W 100 1,500 W

Segundos 56.65 m2 2,000 W 100 2,000 W

Carga básica: 3500 W

Cargas adicionales:

Calentador Elec. 1,500 W 80 1,200 W

Reserva 100 W 100 100 W

TOTAL 5,100 W 4,800 W

MÁXIMA DEMANDA ÁREA COMÚN

DESCRIPCIÓN: C.I. (W) Fd(%) DM(W)

ESTACIONAMIENTO Y SERVICIOS GENERALES Área techada: 120.00 m2

Primeros 45 m2 1,500 W 100 1,500 w

Segundos 45 m2 1,000 W 100 1,000 w

Por cada 90 m2 o fracción en 1,000 w 100 1,000 w

exceso

TOTAL 3, 500 W 3,500 W

b. ALIMENTADORES:
Se toman en cuenta el área del lugar, los equipos que requieran suministro de energía
eléctrica, con esto haciendo el cálculo de los alimentadores del Dep 101 y 102 sabiendo
que ambos presentan la misma demanda máxima aplicamos la fórmula donde en diseño
tendremos como resultado que el cálculo es de 30.30A
 CALCULO DE ALIMENTADORES DEL (T-DEP 101 Y T-DEP-102)

Ln= Demanda máxima (voltios) =

K x E x Cos θ

Ln= 4,800 (voltios) = 24.24 A

1 x 220V x 09

Diseño = 24.24A x 1.25 = 30.30A

c. CAÍDA DE VOLTAJE:

CÁLCULO DE LA CAÍDA DE VOLTAJE DEL T-DEP 101

∆E = K x I x p x L x Cos ∅)
S

Para el Dep 101 al exterior (L=10.25m)

∆E = 2 x 30.30 x 0.0175 x 10.25 x 0.9
4
∆E: 2.44 voltios

El código nacional recomienda:

220 x 0,025 = 5,5 v > 2.44 v

Para el Dep 101 al interior (L=15.14m) :

∆E = 2 x 6.25 x 0.0175 x 15.14 x 0.9
2.5
∆E: 1.19 voltios

El código nacional recomienda:

4 > 1.19 + 2.44 = 3.63 voltios

CÁLCULO DE LA CAÍDA DE VOLTAJE DEL T-DEP 102

∆E = K x I x p x L x Cos ∅)
S

Para el Dep 102 al exterior (L=12.40m)

∆E = 2 x 30.30 x 0.0175 x 12.40 x 0.9
4
 ∆E: 2.95 voltios

El código nacional recomienda:

220 x 0,025 = 5,5 v > 2.95 v

Para el Dep 101 al interior (L=15.14m) :

∆E = 2 x 6.25 x 0.0175 x 12.40 x 0.9
2.5
∆E: 0.98 voltios

El código nacional recomienda:

4 > 0.98 + 2.95 = 3.93 voltios

4. ALIMENTADORES Y MONTANTES:
Se realiza el cálculo de los alimentadores del Dep 101 y 102, área común, primer piso tierra.
DIAMETRO DE TUBOS PARA LAS MONTANTES

DIAMETRO DIAMETRO ESPESOR INTERIOR RADIO ÁREA

NOMINAL REAL (mm) (mm) DIAMETRO INFERIOR INFERIOR
1/2 21 1.8 17.4 8.7 237.79
3/4 26.5 1.8 22.9 11.45 411.87
1 33 1.8 29.4 14.7 678.87
1 1/4 42 2 38 19 1134.11
1 1/2 48 2.3 43.4 21.7 1479.34
2 60 2.8 54.4 27.2 2324.28
2 1/2 73 3.5 66 33 3421.19
3 88.5 3.8 80.9 40.45 5140.28
4 114 4 106 53 8824.73

ÁREA COMÚN
(3500 W, FP = 0.9, 220V, MONOFÁSICO)

I= 3500 . = 17.67676
1 x 220v X 0.9

I = 17.67676 X 1.25= 22.09595 A

I = 22.09595 A -> 2#2.5 mm2

Según la tabla de calibre tenemos un cable de dos hilos con una

sección 2.5mm2
 PRIMER NIVEL (Departamento 101 - 102)
(4800 W, FP= 0.9, 220 V, MONOFÁSICO)

I= 4800 . = 17.67676
1 x 220v X 0.9

I = 24.24242 X 1.25= 30.30303 A

I = 30.30303 A -> 2#4 mm2

Según la tabla de calibre tenemos un cable de dos hilos con una

sección 4mm2

PRIMER NIVEL (Tierra)

T= 1#10 mm2
GRAFICO

ALIMENTADOR
(Departamento 101) - ALIMENTADOR DE A-O
- 1 # 10 = 1 X 1 / 2” ∅ = 237.79 mm2
- 2 # 4 = 1 X 1 / 2” ∅ = 237.79 mm2 = 475.58 > 1”∅

Según la tabla de tubería (PAVCO) tenemos un tubo de área interna de 1" de diámetro

(Departamento 102) - ALIMENTADOR DE C-O

- 1 # 10 = 1 X 1 / 2” ∅ = 237.79 mm2
- 2 # 4 = 1 X 1 / 2” ∅ = 237.79 mm2 = 475.58 > 1”∅

Según la tabla de tubería (PAVCO) tenemos un tubo de área interna de 1" de diámetro
 (Departamento Área) - ALIMENTADOR DE B-O
- 1 # 10 = 1 X 1 / 2” ∅ = 237.79 mm2
- 2 # 2.5 = 1 X 1 / 2” ∅ = 237.79 mm2 = 475.58 > 1”∅

Según la tabla de tubería (PAVCO) tenemos un tubo de área interna de 1" de diámetro

(Departamento 101) - ALIMENTADOR DE O-1

- 1 # 10 = 1 X 1 / 2” ∅ = 237.79 mm2
- 2 # 4 = 1 X 1 / 2” ∅ = 237.79 mm2 = 475.58 > 1”∅

Según la tabla de tubería (PAVCO) tenemos un tubo de área interna de 1" de diámetro

(Departamento 102) - ALIMENTADOR DE O-3

- 1 # 10 = 1 X 1 / 2” ∅ = 237.79 mm2
- 2 # 4 = 1 X 1 / 2” ∅ = 237.79 mm2 = 475.58 > 1”∅

Según la tabla de tubería (PAVCO) tenemos un tubo de área interna de 1" de diámetro

(Departamento Área) - ALIMENTADOR DE O-2

- 1 # 10 = 1 X 1 / 2” ∅ = 237.79 mm2
- 2 # 2.5 = 1 X 1 / 2” ∅ = 237.79 mm2 = 475.58 > 1”∅

Según la tabla de tubería (PAVCO) tenemos un tubo de área interna de 1" de diámetro

TABLERO DE ÁREA COMÚN “T - AC” DIAGRAMA UNIFILAR

TABLERO DE DISTRIBUCIÓN “TD - 101 / 102” DIAGRAMA UNIFILAR

TABLERO DE DISTRIBUCIÓN “TD - 102” DIAGRAMA UNIFILAR
