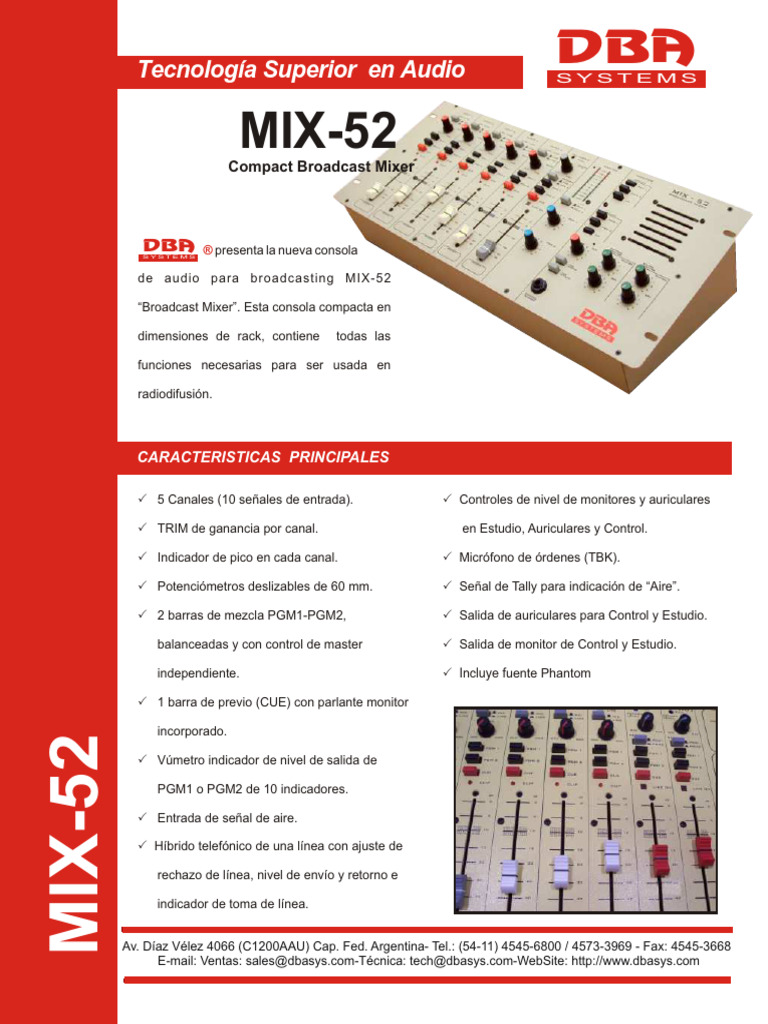

Tecnología Superior en Audio
DBA
SYSTEMS
MIX-52
Compact Broadcast Mixer
DBA ® presenta la nueva consola
SYSTEMS
de audio para broadcasting MIX-52
“Broadcast Mixer”. Esta consola compacta en
dimensiones de rack, contiene todas las
funciones necesarias para ser usada en
radiodifusión.
CARACTERISTICAS PRINCIPALES
P 5 Canales (10 señales de entrada). P Controles de nivel de monitores y auriculares
P TRIM de ganancia por canal. en Estudio, Auriculares y Control.
P Indicador de pico en cada canal. P Micrófono de órdenes (TBK).
P Potenciómetros deslizables de 60 mm. P Señal de Tally para indicación de “Aire”.
P 2 barras de mezcla PGM1-PGM2, P Salida de auriculares para Control y Estudio.
balanceadas y con control de master P Salida de monitor de Control y Estudio.
independiente. P Incluye fuente Phantom
P 1 barra de previo (CUE) con parlante monitor
incorporado.
MIX-52
P Vúmetro indicador de nivel de salida de
PGM1 o PGM2 de 10 indicadores.
P Entrada de señal de aire.
P Híbrido telefónico de una línea con ajuste de
rechazo de línea, nivel de envío y retorno e
indicador de toma de línea.
Av. Díaz Vélez 4066 (C1200AAU) Cap. Fed. Argentina- Tel.: (54-11) 4545-6800 / 4573-3969 - Fax: 4545-3668
E-mail: Ventas: sales@dbasys.com-Técnica: tech@dbasys.com-WebSite: http://www.dbasys.com
ESPECIFICACIONES TECNICAS
DBA
SYSTEMS
MÓDULO DE ENTRADA MICRÓFONO
Tipo de Entrada Balanceada electrónica
RRMC >60Db
DBA Systems se reserva el derecho de modificar las especificaciones técnicas de este folleto Nivel de Ruido Referido a la Entrada 127 dBm
Respuesta en Frecuencia 20Hz 20KHz +/- 0.1dB
Acción del control de Ganancia 20Db
Fuente Phamton opcional
MODULO DE ENTRADA ESTEREO
Tipo de entrada Estéreo desbalanceada
Nivel de entrada 0dBm
Acción del control de Ganancia 20dB
Respuesta en Frecuencia 20Hz-20KHz +/- 0.1dB
MODULO HÍBRIDO TELEFÓNICO
Entrada Línea telefónica RJ-11
Salida Teléfono estándar RJ-11
Tipo de Híbrido Puente balanceado mediante transformadores
Rechazo ( a 1Khz -10dBm “A” ) >25dB
MODULO MASTER
Tipo de Salida Balanceada electrónica
Nivel de Salida 0dBm balanceado
Máximo nivel de salida +21dBm balanceado
Relación S/R ( “A”) >70dB
Diafonía L-R ( a 1Khz 0dBm “A” ) >70 dB
Distorsión ( a 1Khz 0dBm “A” ) < 0.05 %
MODULO DE MONITOREO
Salida auriculares operador
Potencia de salida 0.8 W
Respuesta en frecuencia 20Hz 20KHz +/- 0.1dB
Impedancia mínima de carga 8W
Salida auriculares estudio
Potencia de salida 0.8 W
Respuesta en frecuencia 20Hz 20KHz +/- 0.1dB
Impedancia mínima de carga 8W
Amplificador de Cue
Potencia de salida 1.5 W
Respuesta en frecuencia 20Hz 20KHz +/- 0.1dB
Transductor Parlante incorporado 2,5”
Salidas de línea Control y Estudio
Tipo de salida Desbalanceada estéreo
Nivel nominal de salida 0dBm
Impedancia de salida 200W
Relación S/R (”A”) >70dB
Diafonía L-R (a 1Khz 0 dBm “A”) >70dB
Distorsión( a 1Khz 0 dBm “A”) < 0.05 %
GENERAL
Alimentación 220VAC 50/60Hz +/-10%
Dimensiones 5 unidades de rack
MIX-52
DIMENSIONES
mm
220
INPUT 1 INPUT 2 INPUT 3 INPUT 4 INPUT 5 HIBRID TEL MASTER MONITOR
NULL
MIC / LINE MIC / LINE LINE / LINE LINE / LINE LINE / LINE
PGM 1
return
MIC MIC LINE 1 LINE 1 LINE 1 level +6
1 35 m m
LINE LINE LINE 2 LINE 2 LINE 2 +3
PGM 2
+0
GAIN GAIN GAIN GAIN GAIN -3
MIN MAX -6 air
SOURCE RETURN -12
PGM 1 studio
MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX -18
PGM 2
-24
PGM 1 PGM 1 PGM 1 PGM 1 PGM 1 PGM 1
control
Vu
PGM 1 PGM 1
PGM 2 PGM 2 PGM 2 PGM 2 PGM 2 PGM 2
PGM 2
5U
PGM 2
CUE CUE CUE CUE CUE CUE
65 mm
4
5
6 PGM 1
CLIP CLIP CLIP CLIP CLIP CLIP 3 7 air
2 8
control studio
1 9
monitor monitor
0 10
4
5
6 cue 4
5
6 hdpn 4
5
6 hdpn
0 0 0 0 0 0 3 7 3 7 3 7
5 5 5 5 5 5 2 8 2 8 2 8
1 9 1 9 1 9
10 10 10 10 10 10 5 PGM 2
4 6 0 10 0 10 0 10
3 7
4
5
6
spk 4
5
6
spk
2 8
tbk 3 7 3 7
20 20 20 20 20 20 hibrid
1 9
2 8 2 8
0 10
1 9 1 9
tbk
studio 0 10 0 10
40 40 40 40 40 40
60 60 60 60 60 60
230 mm
8
SOURCE SOURCE SOURCE SOURCE SOURCE SOURCE
control
hdpn S Y S T E M S
