RADIO
GR O U P
CARACTERISTICAS:
· Disponible en potencias desde: 30W (2U)
hasta 1.5 kW (3U) con un cableado
extremadamente simple
· Solido desempeño y robustez gracias
a su ensamblaje completamente
robotizado
· Excelentes valores de distortcion y S/N radio
· Telemetria analogica disponible en puerto Db9
· Puertos RS232 (or RS485) para control
remoto
· Control Automatico de nivel de potencia CAG
· Pantalla 2Rx16C y botonera de 5 mandos
para visualizar y controlar los parametros
· Etapas finales con tecnologia MOSFET
· A Tarjeta generadora estereo (opcional)
Plug & Play no requiere configuraciones

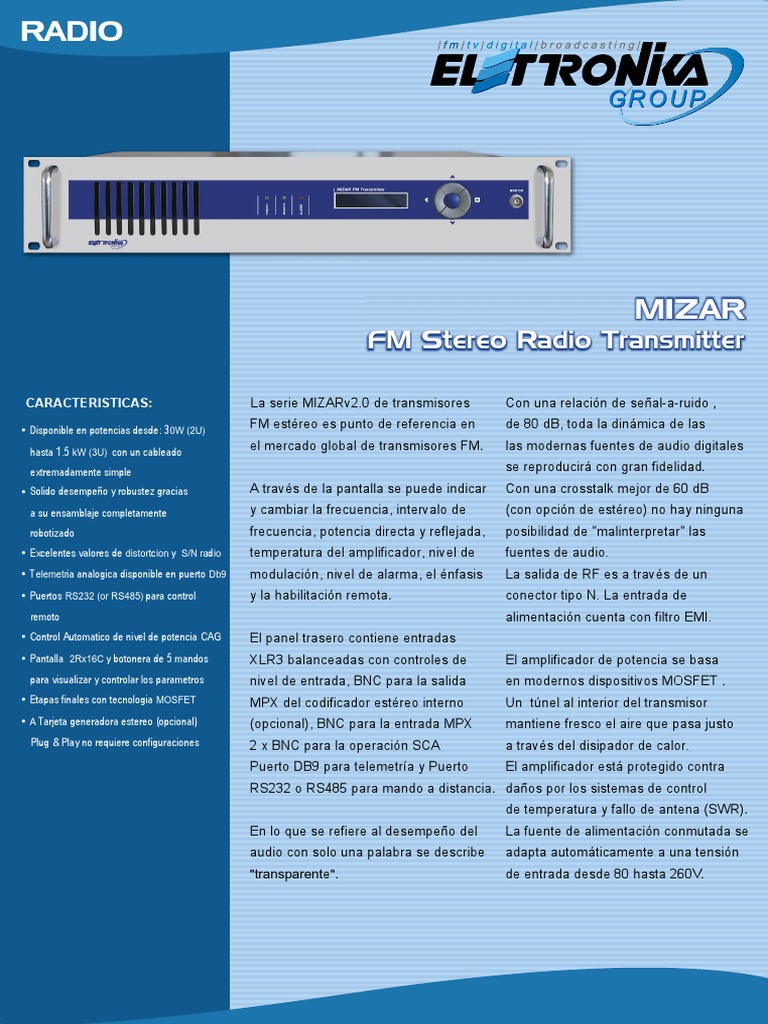

FM Stereo Radio Transmitter
La serie MIZARv2.0 de transmisores
FM estéreo es punto de referencia en
el mercado global de transmisores FM.
A través de la pantalla se puede indicar
y cambiar la frecuencia, intervalo de
frecuencia, potencia directa y reflejada,
temperatura del amplificador, nivel de
modulación, nivel de alarma, el énfasis
y la habilitación remota.
El panel trasero contiene entradas
XLR3 balanceadas con controles de
nivel de entrada, BNC para la salida
MPX del codificador estéreo interno
(opcional), BNC para la entrada MPX
2 x BNC para la operación SCA
Puerto DB9 para telemetría y Puerto
RS232 o RS485 para mando a distancia. daños por los sistemas de control
En lo que se refiere al desempeño del
audio con solo una palabra se describe
"transparente".
MIZAR
Con una relación de señal-a-ruido ,
de 80 dB, toda la dinámica de las
las modernas fuentes de audio digitales
se reproducirá con gran fidelidad.
Con una crosstalk mejor de 60 dB
(con opción de estéreo) no hay ninguna
posibilidad de "malinterpretar" las
fuentes de audio.
La salida de RF es a través de un
conector tipo N. La entrada de
alimentación cuenta con filtro EMI.
El amplificador de potencia se basa
en modernos dispositivos MOSFET .
Un túnel al interior del transmisor
mantiene fresco el aire que pasa justo
a través del disipador de calor.
El amplificador está protegido contra
de temperatura y fallo de antena (SWR).
La fuente de alimentación conmutada se
adapta automáticamente a una tensión
de entrada desde 80 hasta 260V.
Mizar Caracteristicas Tecnicas
SECCION DE RF
MODELOS MONO:
Rango de frecuencia / en pasos de 87.5 - 108MHz, 10/50/100 kHz (desde el panel frontal)
30W / 50W/ 100W
64.0 - 88MHz, ( on request )
250W / 350W / 750W (serie militar) Estabilidad de frecuencia ± 2.5ppm (0°C - 50°C)
500W / 600W Potencia nominal 30W hasta 1500W
Nivel de potencia 0-100% (desde el panel frontall )
1000W / 1500W
Impedancia y conector de salida RF 50W/N hembra
Nivel de monitoreo de RF y conector -30dBc/BNC
Off Lock Attenuation > 60dB
Asynchronous AM S/N Ratio > 65dB
MODELOS ESTEREO: Synchronous AM S/N Ratio > 60dB
Supresión de armónicos y espurias Cumple yexcede lo solicitado por los requerimientos FCC and CCIR
30W / 50W/ 100W Capacidad de modulacion Cumple yexcede lo solicitado por los requerimientos FCC and CCIR
250W / 350W / 750W (serie militar)
SECCION DE AUDIO
500W / 600W
OPERACION MPX
1000W / 1500W Impedancia de la entrada de audio 10kW
Conector de entrada de audio BNC
Nivel de entrada de audio 2Vpp Nominal (±6dB adjustable from rear panel)
Frecuencia de respuesta de amplitud ± 0.2dB 30Hz-100kHz
AirFlow Distorsión armónica < 0.1% 30Hz-100kHz (0.05% 20Hz-53kHz)
MIZAR30 60m3/h Relación señal ruido CCIR no ponderada > 73dB
MIZAR300 120m3/h Relación señal ruido CCIR ponderada > 73dB
OPERACION MONO AURAL
MIZAR500 120m3/h
Impedancia de entrada de audio Balanced 600W/10kW (jumper)
250m3/h Conector de entrada de audio XLR
Nivel de entrada de audio 2Vpp Nominal (±6dB adjustable from rear panel)
Frecuencia de respuesta de amplitud ± 0.5dB 30Hz-15kHz
Distorsión armónica < 0.05% 30Hz-15kHz
Pre-enfasis Flat, 50ms, 75ms (ON/OFF from display, 50/75 from jumper)
Relación señal ruido CCIR no ponderada filtrada > 73 dB
Relación señal ruido CCIR no ponderada filtrada > 73 dB
GENERADOR ESTEREO (opcional)
Impedancia de la entrada de audio Balanceado 600W/10kW (puente)
Conector de entrada de audio XLR
Nivel de entrada de audio 2Vpp Nominal (±6dB ajustable desde el panel trasero)
Conector de salida MPX / Impedancia BNC / 50W
Nivel de salida MPX 5.6Vpp
Frecuencia de respuesta de amplitud ± 0.5dB 30Hz-15kHz
Distorsión armónica < 0.05% 30Hz-15kHz
Pre-enfasis Flat, 50ms, 75ms (ON/OFF desde pantalla, 50/75 con puente)
Separacion estereo > 50dB (typ. 60dB) 30-15kHz
Relación señal ruido CCIR no ponderada filtrada > 70 dB
Relación señal ruido CCIR no ponderada filtrada > 70 dB
OPERACION SCA (2 Inputs)
SCA Impedancia de la entrada 10kW
SCA Conector de entrada BNC
Nivel de entrada 2Vpp Nominal for ± 7.5kHz desviación
Frecuencia de respuesta de amplitud ± 0.2dB 40-100kHz
PUERTOS DE CONECCION
Puerto serial RS232/RS485 (con selector interno)
Telemetria Potencia Incidente, refelejada, Alarma y encendido remoto

GENERAL
Tension de alimentacion 80 - 260VAC 50/60Hz
Dimenciones y peso Rack 19" 2U-6kg (30W) 3U-11kg (350W)
3U-15kg (600W) 3U-20kg (1500W)
G
GRROUP Rango de temepratura ambiente -5°C to +45°C

Especificaciones y caracteristicas estan sujetas a cambios sinb precios aviso Rev.5/3.1
