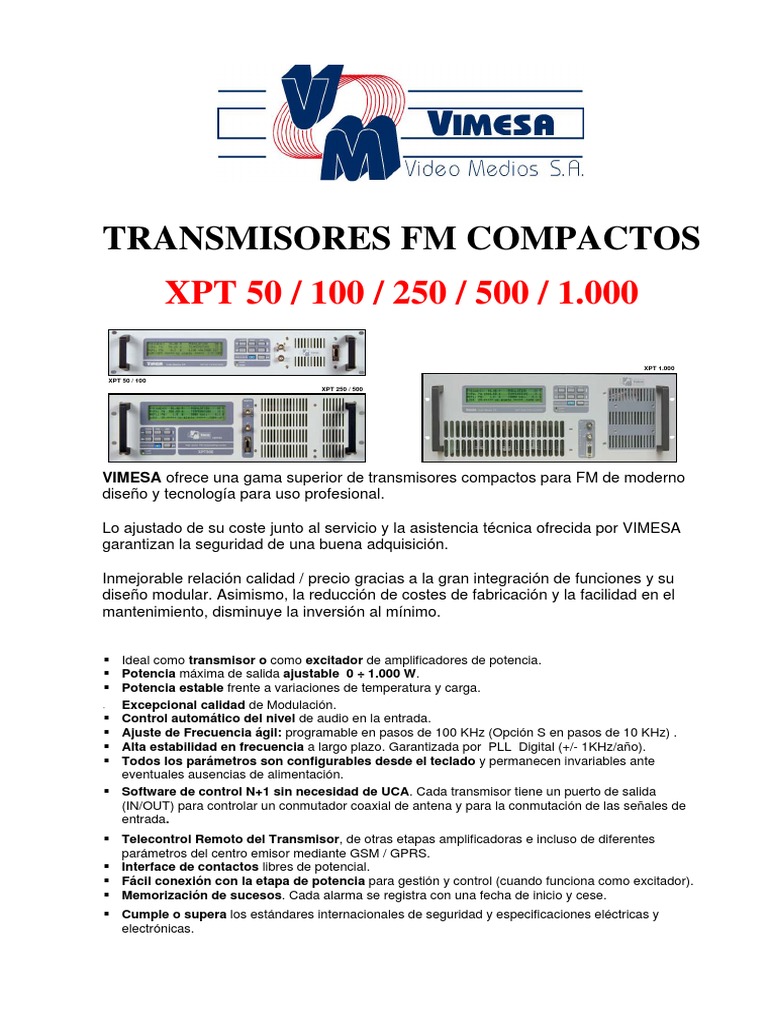

TRANSMISORES FM COMPACTOS
XPT 50 / 100 / 250 / 500 / 1.000
XPT 1.000
XPT 50 / 100
XPT 250 / 500
VIMESA ofrece una gama superior de transmisores compactos para FM de moderno
diseño y tecnología para uso profesional.
Lo ajustado de su coste junto al servicio y la asistencia técnica ofrecida por VIMESA
garantizan la seguridad de una buena adquisición.
Inmejorable relación calidad / precio gracias a la gran integración de funciones y su
diseño modular. Asimismo, la reducción de costes de fabricación y la facilidad en el
mantenimiento, disminuye la inversión al mínimo.
Ideal como transmisor o como excitador de amplificadores de potencia.
Potencia máxima de salida ajustable 0 ÷ 1.000 W.
Potencia estable frente a variaciones de temperatura y carga.
Excepcional calidad de Modulación.
Control automático del nivel de audio en la entrada.
Ajuste de Frecuencia ágil: programable en pasos de 100 KHz (Opción S en pasos de 10 KHz) .
Alta estabilidad en frecuencia a largo plazo. Garantizada por PLL Digital (+/- 1KHz/año).
Todos los parámetros son configurables desde el teclado y permanecen invariables ante
eventuales ausencias de alimentación.
Software de control N+1 sin necesidad de UCA. Cada transmisor tiene un puerto de salida
(IN/OUT) para controlar un conmutador coaxial de antena y para la conmutación de las señales de
entrada.
Telecontrol Remoto del Transmisor, de otras etapas amplificadoras e incluso de diferentes
parámetros del centro emisor mediante GSM / GPRS.
Interface de contactos libres de potencial.
Fácil conexión con la etapa de potencia para gestión y control (cuando funciona como excitador).
Memorización de sucesos. Cada alarma se registra con una fecha de inicio y cese.
Cumple o supera los estándares internacionales de seguridad y especificaciones eléctricas y
electrónicas.
CARACTERISTICAS TECNICAS
XPT 50 XPT 100 XPT 250 XPT 500 XPT 1000
FRECUENCIA, POTENCIA
Rango de frecuencia 87.6 a 107.9 MHz
Selección de frecuencia en pasos de 100 kHz (opción S en pasos de 10 KHz)
Modo interno selección por claves
Modo externo selección por control remoto (RS232-RS485)
Frecuencia de estabilidad +/- 1.000 Hz /año
Generador de frecuencia Sintetizado PLL
Tipo de modulación Modulación de frecuencia directa VCO
Desviación de frecuencia nominal +/- 75 kHz
Desviación lineal en todo el rango de frecuencias +/- 0.2 dB
Precisión en la detección de picos < 0.1 dB
Potencia de salida RF 0 a 50 W 0 a 100 W 0 a 300 W 0 a 500 W 0 a 1,000
Resolución de la configuración de potencia 0.1 W 1W
Control de potencia incidente máx. configurable 1 a 50 W 1 a 100 W 1 a 300 W 1 a 500 W 10 a 1.000 W
Control de estabilidad de potencia < 0.3 dB < 0,1 dB
Control de potencia reflejada máx. configurable 1 a 9,9 W 1 a 39 W 1 a 99 W
Resolución del control de potencia reflejada máx. 0.1 W 1W
Armónicos < - 70 dBc < - 80 dBc
Emisiones espúreas < - 95 dBc
Reducción de la potencia de portadora (inhibición de portadora) > 60 dBc > 70 dBc
CAPACIDAD DE MODULACIÓN
MONO (izquierda y derecha) 30 Hz a 15 kHz
STEREO ( codificador interno) 30 Hz a 53 kHz
SCA (dos canales) 30 Hz a 100 kHz
COMPUESTA MONO o STEREO + SCA
CARACTERÍSTICAS EN MONO
Entrada de la señal Izquierda + Derecha
Impedancia entrada 600 ohm (balanceada) o 10 Kohm
Nivel de entrada – 6 a + 12 dBm 0 a + 12 dBm
Pre-énfasis 75 µs ó 50 µs
Respuesta de audio (30 Hz a 15 kHz) < 0.15 dB
Respuesta de audio (19 kHz a 100 kHz) < -40 dB
Distorsión de modulación < 0.03 %
Relación señal ruido > 85 dB > 90 dB
CARACTERISTICAS EN ESTEREO
Entrada de señal Izquierda o Derecha
Impedancia de entrada 600 ohm (balanceada) o 10 Kohm
Nivel de entrada – 6 a + 12 dBm 0 a + 12 dBm
Pre-énfasis 75 µs ó 50 µs
Respuesta de audio (30 Hz a 15 kHz) < 0.15 dB
Respuesta de audio (19 Khz a 100 kHz) < 40 dB
Crosstalk entre el canal izquierdo y derecho > 50 dB
Separación entre el canal izquierdo y derecho > 50 dB
Distorsión en desviación de frecuencia de 75 kHz < 0.03 %
Distorsión en desviación de frecuencia de 100 kHz < 0.03 %
Señal ruido referida a una desviación de 75 kHz > 80 dB > 85 dB
Supresión de 38 kHz > 70 dB > 80 dB > 70 dB
Supresión de espúreas fuera de banda de acuerdo con ETS 300-384
Referencia de la señal piloto para codificadores RDS onda sinus. 1V pp
CARACTERISTICAS SCA
Entrada (SCA1, SCA2) BNC sin balancear
Impedancia de entrada 10 Kohm
Respuesta en frecuencia ( 50 kHz a 100 kHz) < 0.1 dB
Distorsión < 0.1 %
Capacidad de modulación 0 a 10 %
LECTURA DISPLAY LCD ( 40 X 4 CHARACTER )
Resolución potencia directa 0.1 W 1W
Resolución potencia reflejada 0.1 W
Resolución modulación 1 Khz
Resolución voltaje de línea 1V
Resolución en la tensión del amplificador de potencia 1V
Resolución en la corriente del amplificador de potencia 0.1 A
Resolución en la temperatura del disipador 1°C
CONTROL REMOTO
COM1 ( vista frontal) RS232
COM2 (parte trasera) RS232
COM3 (parte trasera) RS485
Software ordenador National LAB-VIEW
Protocolo de transmisión AES-EBU SP 490
ALIMENTACIÓN Y TEMPERATURA DE FUNCIONAMIENTO
Tensión de alimentación 115 – 230 Vac +/- 10 % 230 Vac +/- 15 %
Potencia consumida < 150 VA < 600 VA < 1 KVA < 2KVA
Factor de Potencia > 0,9
Rango temperatura nominal 0 a 45 °C -5 a 45°C
Rango de temperatura en funcionamiento -10 a 50 °C
Rango de temperatura en almacén -40 a 50 °C
ESPECIFICACIONES MECÁNICAS
19” rack 485 x 88 x 500 mm 485x135 x 530 485x177 x 560
Peso 12 Kg 14 Kg 16 Kg 26 Kg
OPCIONES
Opción A (Codificador Estéreo) SI
Opción B (Control Automático de Ganancia) SI
Opción C1 (Control Remoto: PC o GSM) SI
Opción C2 (Sistema N+1) SI
Opción C3 (Sistema 1+1) SI
Opción S (Cambio de frecuencia en pasos de 10 KHz) SI
Opción D (Alimentación a 110 VAC +/- 10 %) NO SI
NORMATIVAS SATISFECHAS
Características eléctricas ETS-300-384
Características EMC ETS 300 - 447 EN 61000-3-3 EN 61000-3-2 ETS 300-447
Características de seguridad EN-60065 – EN-60215
