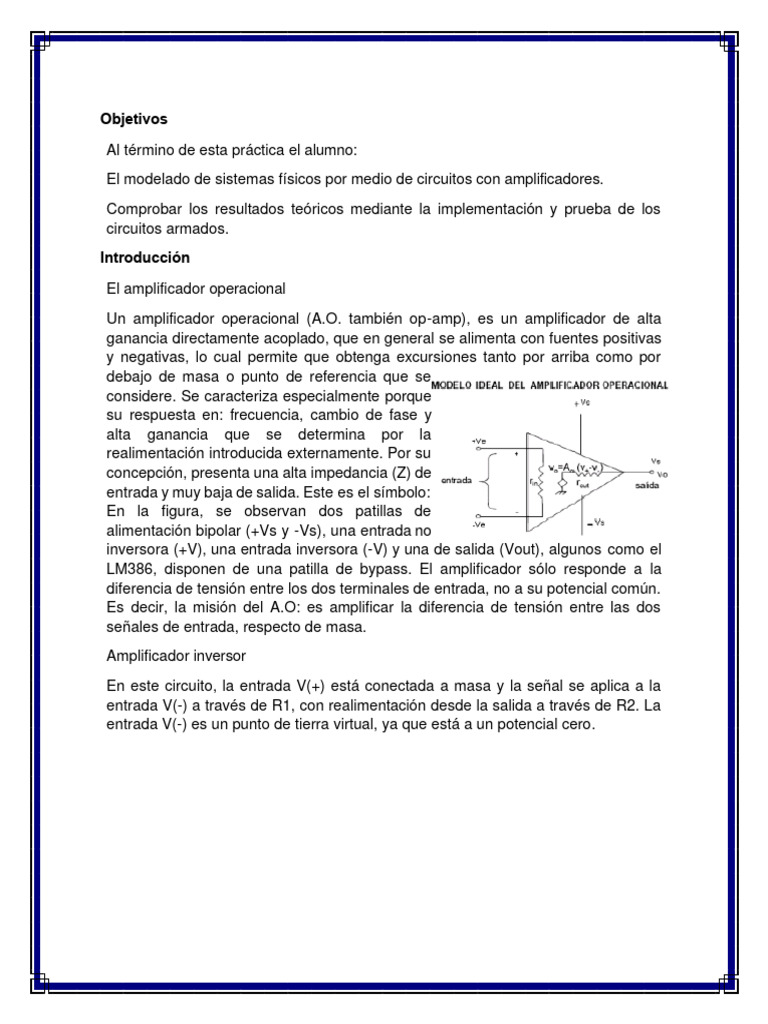

Objetivos

Al término de esta práctica el alumno:

El modelado de sistemas físicos por medio de circuitos con amplificadores.
Comprobar los resultados teóricos mediante la implementación y prueba de los
circuitos armados.
Introducción

El amplificador operacional
Un amplificador operacional (A.O. también op-amp), es un amplificador de alta
ganancia directamente acoplado, que en general se alimenta con fuentes positivas
y negativas, lo cual permite que obtenga excursiones tanto por arriba como por
debajo de masa o punto de referencia que se
considere. Se caracteriza especialmente porque
su respuesta en: frecuencia, cambio de fase y
alta ganancia que se determina por la
realimentación introducida externamente. Por su
concepción, presenta una alta impedancia (Z) de
entrada y muy baja de salida. Este es el símbolo:
En la figura, se observan dos patillas de
alimentación bipolar (+Vs y -Vs), una entrada no
inversora (+V), una entrada inversora (-V) y una de salida (Vout), algunos como el
LM386, disponen de una patilla de bypass. El amplificador sólo responde a la
diferencia de tensión entre los dos terminales de entrada, no a su potencial común.
Es decir, la misión del A.O: es amplificar la diferencia de tensión entre las dos
señales de entrada, respecto de masa.
Amplificador inversor
En este circuito, la entrada V(+) está conectada a masa y la señal se aplica a la
entrada V(-) a través de R1, con realimentación desde la salida a través de R2. La
entrada V(-) es un punto de tierra virtual, ya que está a un potencial cero.
El circuito comúnmente más utilizado es el
circuito de ganancia constante. El amplificador
inversor amplifica e invierte una señal 180º, es
decir, el valor de la tensión de salida está en
oposición de fase con la de entrada y su valor se
obtiene al multiplicar la tensión de la entrada por
una ganancia fija constante, establecida por la
relación entre R2 y R1, resultando invertida esta
señal (desfase).
Amplificador no inversor
Este es el caso en que la tensión de entrada Ve, está en fase con la de salida Vs,
esta tensión de salida, genera una corriente a través de R2 hacia el terminal
inversor, a su vez a través de R1, se genera
una corriente hacia el mismo terminal pero de
signo contrario, por lo que ambas corrientes
se anulan, reflejando en la salida la tensión de
entrada amplificada.
Según se ha mencionado antes, el valor de
+Ve se refleja en la entrada inversora - Ve del
amplificador operacional y teniendo en
cuenta que se considera un
«cortocircuito virtual», podemos establecer que ie = Ve/R1.
Y como la corriente en la entrada inversora i– = 0; i1 = i2; por lo tanto Vo = (R1
+ R2) i1, sustituyendo; V_O /V_e = (1+R2/R1)

Equipo:

1 Fuente de voltaje bipolar

de CD

1 Generador de funciones

1 Osciloscopio
Material
2 Amplificadores
operacionales LM741 4
Resistencias de 10 𝑘Ω
1 Resistencia de 5.6 𝑘Ω
1 Resistencia de 1 𝑘Ω
1 Capacitor de 10 𝑛𝐹
1 Capacitor de 0.1 𝜇𝐹
1 Potenciómetro de 50 𝑘Ω
Protoboard
Alambres para conexiones
Cables banana-caimán
Cables caimán-caiman

1. Armé el circuito mostrado en la figura 3.10 polarizando el circuito con ±10Vcd en

las terminales V+ y V-.

2. Calibré el generador de funciones para obtener a su salida una señal de

2sen6284.18t y lo conecté en el punto Ve.
3. Con ayuda del osciloscopio en acoplo de CA, observé las gráficas de la señal de
salida ya que solo me daba señal un solo canal del osciloscopio.
4. Sustituí la resistencia R2 por una resistencia de R=5.6 𝑘Ω en el circuito de la
figura 3.10.

5. Comentarios acerca de la ganancia en el circuito 3.10.

Este circuito es un amplificador inversor igualador, lo que nos indica que el voltaje
de salida será la misma señal que la de entrada en cuanto a frecuencia y amplitud,
pero negativa o invertida.
6. Modifiqué el circuito anterior de forma que tenga el mostrado en la figura 3.11.

7. Conecte los canales del osciloscopio en los puntos Ve y Vs del circuito de la figura
3.11 y observe ambas señales. Grafique ambas señales y acótelas correctamente.
8. Anote sus comentarios acerca de la ganancia y la fase de las señales presentes
en el circuito de la figura 3.11.
9. Arme el circuito amplificador derivador de la figura 3.12 teniendo cuidado de
conectar los voltajes de polarización en las terminales indicadas e inserte una señal
𝑉𝑒 = 1 sin 6283.18 𝑡 V en el punto de entrada.

10.Graficar y acotar las señales de entrada Ve y de salida Vs correspondientes,

repita esto mismo cambiando la forma de la señal de entrada a una señal triangular
y una señal cuadrada.
Figura 3.12. Circuito amplificador derivador.
11. Arme el circuito amplificador integrador mostrado en la figura 3.13 teniendo
cuidado de conectar los voltajes de polarización en las terminales indicadas.
12. Utilizando el generador de funciones, inserte una señal 𝑉𝑒 = 1 sin 6283.18 𝑡 V en
el punto de
entrada al circuito 3.13.
13. Aplique las tres formas de las señales de entrada que se usaron para el circuito
anterior y grafique las señales Ve y Vs para cada caso acotándolas.Figura 3.13.
Circuito amplificador integrador.

14. Agregue el potenciómetro al amplificador integrador para obtener el circuito

mostrado en la figura 3.14. Repita el punto 13 del procedimiento ajustando el
potenciómetro para obtener la mayor amplitud con la menor distorsión posibles en la
señal de salida.

Circuito Armado

Máximo (100%)
Medio o 50%

Mínimo (0%)
15. Anote sus comentarios acerca del comportamiento del amplificador integrador al
variar el potenciómetro.

16. Remueva el potenciómetro para obtener nuevamente el circuito de la figura 3.13,

arme el circuito de la figura 3.15 que está formado por el amplificador integrador y un
amplificador sumador de dos entradas.

17. Usando una señal cuadrada con amplitud de 1V y frecuencia de 1kHz como
entrada, observe

con ayuda del osciloscopio la forma de onda a la salida del amplificador sumador.

18. Grafique las señales V1, V2 y Vs acotándolas en amplitud y frecuencia y anote

sus observaciones sobre el funcionamiento del circuito.

Extra: Conexión para osciloscopio en manera de corto Cto.

 Cuestionario
1. Empleando los voltajes pico a poco de las señales obtenidas experimentalmente,
calcular la ganancia real de los circuitos 3.10 y 3.11 a través de las de la formula
𝑣𝑠
∆𝑣 = − .
𝑣𝑒
Circuito 3.10
𝑣𝑠
∆𝑣 = −

5.15 𝑣 𝑣𝑒

∆𝑣 = − = − 1.07 𝑣

4.08

∆𝑣 = − 1.07 𝑣
Circuito 3.11
𝑣𝑠
∆𝑣 = −
𝑣𝑒
3.18 𝑣
∆𝑣 = − = − 0.9 𝑣
4.08

∆𝑣 = − 0.9 𝑣

1. Demostrar que las ecuaciones características para los dos amplificadores

integradores y los dos amplificadores derivadores mostrados en la introducción de
la práctica son correctas.
2. A partir de las funciones de transferencia de los circuitos 3.12 y 3.13 comprobar en
forma matemática las operaciones de integración y derivación en la ecuación que
representa a cada una de las señales de entrada.

Circuito 3.12

𝑉𝑠 = 𝑑𝑉𝑒
−𝑅1𝐶1
𝑑𝑡

𝑉𝑠 = − (1000)(0.1𝜇) ( 𝑑(sin 6283.18𝑡)

)
𝑑𝑡
 𝑉𝑠 = −(1𝑥10−4)(cos 6283.18𝑡)(6283.18)
𝑉𝑠 = −1.59(cos 6283.28𝑡)

Circuito 3.13
1
𝑉𝑠 = − � 𝑉𝑒𝑑𝑡
𝑅1𝐶
𝑉𝑠 = − 1 1 � sin 6283.18𝑡 𝑑𝑡

(10000)(0.0000010)
1000
𝑉𝑠 = − (−cos 6283.18𝑡)
6283.1
8

𝑉𝑠 = 1.59 (cos 6283.2

Conclusiones
En resumen, los amplificadores operacionales son componentes fundamentales en el
diseño de circuitos electrónicos debido a su versatilidad y alta ganancia. Su capacidad
para amplificar señales con precisión y estabilidad los hace indispensables en una
amplia gama de aplicaciones, desde electrónica de consumo hasta sistemas
industriales y de comunicaciones. Comprender sus características básicas, como la
ganancia, la impedancia de entrada y salida, y el ancho de banda, es crucial para
diseñar circuitos efectivos y eficientes. Con un conocimiento sólido de los principios
de funcionamiento de los amplificadores operacionales, los ingenieros pueden
desarrollar soluciones innovadoras que impulsen el avance tecnológico en numerosos
campos.
Bibliografía

García, V. (2010, 9 noviembre). El Amplificador Operacional – Electrónica Práctica

Aplicada. https://www.diarioelectronicohoy.com/blog/el-amplificador-operacional
 U.N.A.M
F.E.S.C

Teoría de Control y Robótica

Grupo 2801

Pedro Celestino Rendon Torres

Olvera Luque Mauricio Antonio

Practica 3

6 de marzo de 2024

13 de marzo de 2024

Semestre II
