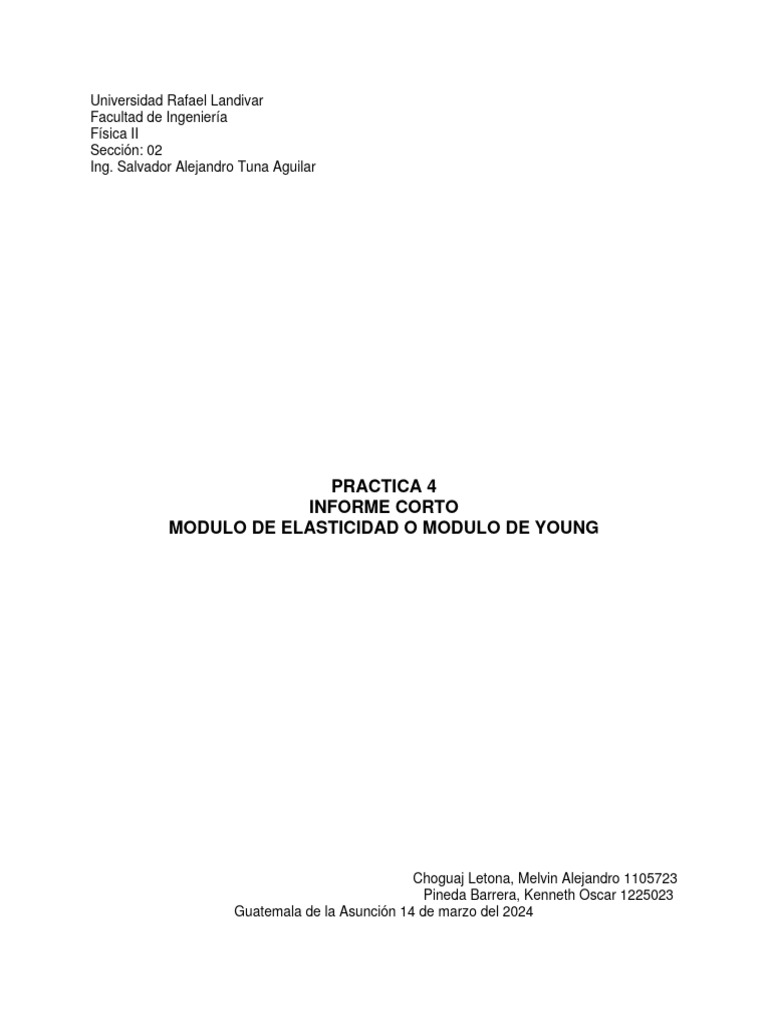

Universidad Rafael Landivar

Facultad de Ingeniería
Física II
Sección: 02
Ing. Salvador Alejandro Tuna Aguilar

PRACTICA 4
INFORME CORTO
MODULO DE ELASTICIDAD O MODULO DE YOUNG

Choguaj Letona, Melvin Alejandro 1105723

Pineda Barrera, Kenneth Oscar 1225023
Guatemala de la Asunción 14 de marzo del 2024
 DISEÑO EXPERIMENTAL

DIAGRAMA DE FLUJO:

Inicio

Se armo todo el equipo y se colo el

sensor de fuerza en 10N, se conecto
a la computadora del laboratorio y
se abrio el programa

Se selecciono "interface" y luego se

ingreso a configuración de interface,
se dio click al icono de la derecha y
se cambio a Jalar-positivo N

En la otra ventana se selecciono la

opcion "25 muestras por segundo" y
se marco "desplazar" y "Agregar"

En la siguiente ventana se coloco

"por tiempo" y se cambio a
"continuo" y luego click en terminar

Para comenzar las mediciones se dio

click al icono de la persona
corriendo y al finalizar se dio click al
icono de Stop

Fin

Elaboración propia, 2024

MONTAJE EXPERIMENTAL
Materiales y equipo:
1. Hilo de nylon
2. Soporte universal
3. Juego de masas (8 masas de 50.0g) y un gancho de 50.0g
4. Sensor de fuerza
5. Unidad multilog y accesorios
6. Sargento
7. Nuez doble
8. Cinta métrica
9. Calibrador vernier
 Nuez
doble
Sensor
Fuerza

Soporte
Hilo universal
nylon Multilog y
Cinta accesorios
metrica
Masas

Sargento
Calibrador
vernier

Pasos experimentales:
1. Se armo todo el equipo en el soporte universal, se colocó el sensor de fuerza en
10N y también se coloco el gancho de 50.0g
2. Se conecto el multilog a la computadora del laboratorio y se configuro
3. Se midió la longitud inicial del hilo de nylon y también el diámetro del hilo
4. Se comenzó a correr el programa y se le agrego una masa de 50.0g
5. Se anoto la fuerza que dio el programa y se midió el cambio en la longitud del
hilo.
6. El paso 4 y 5 se repitieron hasta agregar las 8 masas de 50.0g (400.0g en total +
gancho)
 CALCULO DE LAS MASAS E INCERTEZA

Conversión de mm a metros de diámetro del hilo

Se obtuvo el diámetro del hilo en milímetros por lo tanto se procedió a realizar su
conversión a metros con su respectiva incerteza
0.2 0.2 0.01 2
𝐷𝑖𝑎𝑚𝑒𝑡𝑟𝑜 = ± √ ( ) = 0.0002 ± 0.00001 𝑚
100 100 0.2

Conversión de longitudes medidas

Tanto la longitud inicial del hilo como las posteriores al ir agregando las masas se
convirtieron de centímetros a metros de esta manera.
28.7 28.7 0.05 2
𝐿= ± √( ) = 0.287 ± 0.0005 𝑚
100 100 28.7
Este proceso se repitió para cada una de las longitudes medidas con la cinta métrica.

Conversión de masas medidas

Al obtener las masas en gramos se realizó una conversión kilogramos de la siguiente
manera.
50 50 0.05 2
𝑀𝑎𝑠𝑎 = ± √( ) = 0.050 ± 0.00005 𝑘𝑔
1000 1000 50
Este proceso se realizó para las 7 masas restantes.

Cálculo de ∆L
Empleando está formula ∆L =L-Lo (m) se calculo la diferencia entre longitud medida y la longitud
inicial.
0.289 − 0.287 ± √(0.0005)2 + (0.0005)2 = 0.002 ± 0.0007 𝑚
Este proceso se realizó para cada una de las operaciones.

Cálculo de e
Con la siguiente formula se calculó la deformación unitaria
∆𝐿
𝑒=
𝐿𝑜
Se procedió a realizar el procedimiento con su respectivo modelo de incerteza.
0.002 0.002 0.0007 2 0.0005 2
± √( ) +( ) = 0.0070 ± 0.002
0.287 0.287 0.002 0.287
Se realizo el mismo proceso para todas las operaciones
 Cálculo de área del hilo de nylon
Con la siguiente formula se calculó el área del hilo de nylon empleando su respectivo
modelo de incerteza
𝜋∅2
𝐴=
4
𝜋(0.0002)2
= 3.141 ∗ 10−8
4
0.00001 2 0.00001 2
𝜋(0.0002)2 √( ) ( ) = 8.89 ∗ 10−9
0.0002 0.0002
2
𝜋(0.0002)2 8.89 ∗ 10−9
√( ) = 8.89 ∗ 10−9
4 3.141 ∗ 10−8
3.141 ∗ 10−8 ± 8.89 ∗ 10−9

Cálculo de 𝜎
Para calcular el esfuerzo se utilizó el siguiente modelo matemático y su respectiva
incerteza.
𝐹
𝜎=
𝐴
2
0.476 0.476 8.89 ∗ 10−9 0.11 2
𝜎= ± √ ( ) + ( )
3.141 ∗ 10−8 3.141 ∗ 10−8 3.141 ∗ 10−8 0.476
= 1.515 ∗ 107 ± 5.537 ∗ 106
Este proceso se repite para cada operación

Con los resultados del cálculo del esfuerzo y la deformación unitaria, se realizó un
gráfico de dispersión en el software de Excel.

Esfuerzo vs Deformasion Unitaria

140000000
120000000
y = 1,594,572,048.03x + 5,392,299.70
100000000 R² = 1.00
Esfuerzo

80000000
60000000
40000000
20000000
0
0.0000 0.0200Deformacion
0.0400Unitaria0.0600 0.0800

Gráfico No.1
 Utilizando la línea de tendencia se pudo obtener los siguientes datos
Pendiente: 1,594,572,058.03
Coeficiente de correlación: 1.00
Error porcentual
Para el caculo de error porcentual se utilzo el siguiente modelo matemático donde el
valor exprimental es el valor de la pendiente y el valor teórico es de 1.375 × 109
|𝑉𝑎𝑙𝑜𝑟 𝑒𝑥𝑝𝑟𝑖𝑚𝑒𝑡𝑛𝑎𝑙 − 𝑣𝑎𝑙𝑜𝑟 𝑡𝑒𝑜𝑟𝑖𝑐𝑜|
𝐸𝑟𝑟𝑜𝑟% = ∗ 100
|𝑣𝑎𝑙𝑜𝑟 𝑡𝑒𝑜𝑟𝑖𝑐𝑜|
|1,594,572,058.03 − 1.375 × 109 |
𝐸𝑟𝑟𝑜𝑟% = ∗ 100 = 16%
|1.375 × 109 |
 RESULTADOS Y RESPUESTA A PREGUNTAS
Tabla No.1: Masas, Pesos, Longitudes, deformación y esfuerzo obtenidos
No. Masa (kg) Peso (N) ∆L =L-Lo (m) e= ∆L/Lo σ =F/A (N/m^2)
1 0.05 ± 0.00005 0.476 ± 0.11 0.002±0.0007 0.0070±0.002 15151550.58±5.537 × 106
2 0.10 ± 0.00005 0.929 ± 0.11 0.004±0.0007 0.0139±0.002 29570988.43±5.537 × 106
3 0.15 ± 0.00005 1.429 ± 0.11 0.007±0.0007 0.0244±0.002 45486482.74±5.537 × 106
4 0.20 ± 0.00005 1.905 ± 0.11 0.01±0.0007 0.0348±0.002 60638033.32±5.537 × 106
5 0.25 ± 0.00005 2.381 ± 0.11 0.013±0.0007 0.0453±0.002 75789583.9±5.537 × 106
6 0.30 ± 0.00005 2.881 ± 0.11 0.016±0.0007 0.0557±0.002 91705078.21±5.537 × 106
7 0.35 ± 0.00005 3.381 ± 0.11 0.018±0.0007 0.0627±0.002 107620572.5±5.537 × 106
8 0.40 ± 0.00005 3.857 ± 0.11 0.021±0.0007 0.0733±0.002 122772123.1±5.537 × 106

Tabla No.2 diámetro, longitud inicial y área del hilo de nylon.

Dato Resultado
Diámetro 0.0002 ± 0.00001 𝑚
Longitud inicial 0.288 ± 0.0005 𝑚
Área del hilo 3.141 ∗ 10−8 ± 8.89 ∗ 10−9

Tabla No.3 Longitudes medidas

No. L (m)
1 0.289±0.0005
2 0.291±0.0005
3 0.294±0.0005
4 0.297±0.0005
5 0.300±0.0005
6 0.303±0.0005
7 0.305±0.0005
8 0.308±0.0005

Tabla No.4: Valor experimental, teórico y error porcentual

Dato Resultado
Modelo de Young Experimental 1,594,572,058.03
Modelo de Young teórico 1.375 × 109
Error porcentual 16%
Respuesta preguntas:
1. ¿Esperaría que sus resultados fueran sustancialmente diferentes si cambiaras el
diámetro o la longitud del hilo de nylon? Explique su respuesta.
Si, esto se debe a que, si se cambia el diámetro del hilo, eso afectaría
directamente al área del mismo, por lo tanto, el esfuerzo que se realizó también
sería diferente. Y al momento de cambiar la longitud del hilo también se
obtendrían estiramientos distintos por lo que la deformación cambiaria de
resultado.

2. ¿Por qué la gráfica tiene un punto final bien establecido?

Este límite o final, representa la lo máxima capacidad de carga que le puso al
hilo de nylon, en otros casos este punto final representa el limite de la
elasticidad, lo que significa que es el último punto antes que se llegue a reventar.

3. Investigue, ¿el módulo de Young de un material variaría su valor si existiera un

cambio abrupto de la temperatura?
Si, al momento de que existe un cambio en la temperatura el módulo de Young
puede variar, ya sea aumentando o disminuyendo. El cambio también dependerá
del material debido a que no todos los materiales son iguales y su estructura
también es diferente.

4. Investigue ¿qué es el coeficiente de Poisson?, considera que para el resultado

obtenido influyó ¿el no haberlo tomado en cuenta?
El coeficiente de Poisson es utilizado en mecánica de materiales, y describe la
deformación que un material tiene cuando es puesto en fuerzas de estiramiento
o compresión. Lo que indica es la deformación que tiene el material en su ancho.
Según lo investigado si influye en el experimento, debido a que al momento de
aplicarle la fuerza de estiramiento el hilo fue disminuyendo su diámetro. El no
haberlo tomado en cuenta no influyo demasiado debido a que la deformación
que el hilo tuvo en su ancho fue mínima.
 CONCLUSIONES

• Al comparar el valor teórico de 1.375 × 109 y el valor obtenido de la pendiente de

la grafica se obtuvo un porcentaje de error del 16%, el rango de error de la practica
era del 30% al 50% de error lo cual nos indica que se realizaron menos errores de
lo esperado, algunos posibles errores se puede resaltar el uso incorrecto del
programa del multilog o la calibración de dispositivo.

• Al calcular el esfuerzo y la deformación unitaria del hilo de nylon, al generar una

gráfica de dispersión y la opción de línea de tendencia se obtuvo una pendiente
de 1,594,572,058.03 N/m2
