INTRODUCCION

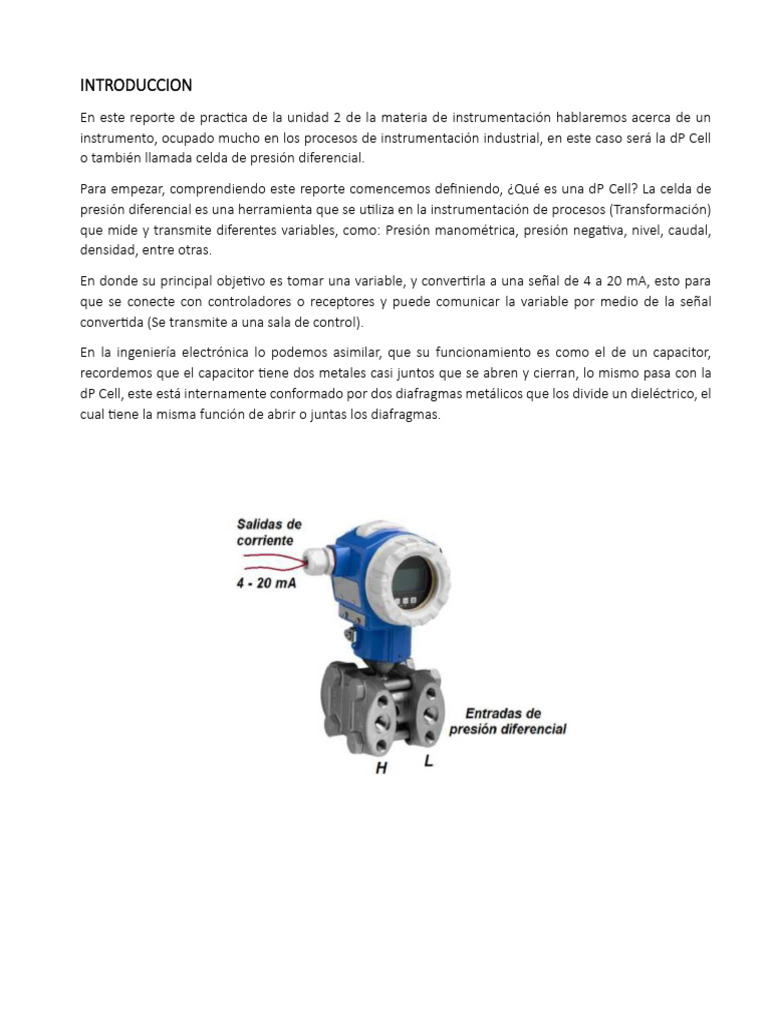

En este reporte de practica de la unidad 2 de la materia de instrumentación hablaremos acerca de un

instrumento, ocupado mucho en los procesos de instrumentación industrial, en este caso será la dP Cell
o también llamada celda de presión diferencial.
Para empezar, comprendiendo este reporte comencemos definiendo, ¿Qué es una dP Cell? La celda de
presión diferencial es una herramienta que se utiliza en la instrumentación de procesos (Transformación)
que mide y transmite diferentes variables, como: Presión manométrica, presión negativa, nivel, caudal,
densidad, entre otras.
En donde su principal objetivo es tomar una variable, y convertirla a una señal de 4 a 20 mA, esto para
que se conecte con controladores o receptores y puede comunicar la variable por medio de la señal
convertida (Se transmite a una sala de control).
En la ingeniería electrónica lo podemos asimilar, que su funcionamiento es como el de un capacitor,
recordemos que el capacitor tiene dos metales casi juntos que se abren y cierran, lo mismo pasa con la
dP Cell, este está internamente conformado por dos diafragmas metálicos que los divide un dieléctrico, el
cual tiene la misma función de abrir o juntas los diafragmas.
Se muestra la parte trasera de una celda de presión diferencial en la figura 1.0

figura 1.0 dP Cell

En este caso son dos tipos, la de la izquierda mas actual, en la derecha encontramos que tiene una tapita
donde podremos calibrar el span ósea el valor de conversión máximo que es 20mA, y una configuración
que se puede hacer moviendo diferentes tipos de conectores como se muestra en la figura 1.1

Figura 1.1 parte trasera de una dP Cell

Partes de una dP Cell

En la parte frontal tenemos el conexionado de los cables de 4 a 20 mA, que se conectan en la parte de
señal y salen los cables por un lado como se muestra en la figura 1.2

Figura 1.2 cable de conversión de corriente

También por la parte trasera si quitamos unos cuentos tornillos podemos encontrar lo que es la tarjeta de
componentes electrónicos, en este modelo en especifico son dos tarjetas que vienen encimada una tras
otra. Como se ve en la figura 1.3

Figura 1.3 placa madre de una dP cell

En la parte inferior de la dp cell encontramos de cada lado un diafragma metálico de superficie corrugada,
que su función principal es expandirse o contraerse para detectar la sensibilidad y la linealidad para
utilizarlo como detector de presión. Lo veremos en la figura 1.4

Figura 1.4 Diafragma de disco corrugado

Calibración del zero y spam rango de comunicación 4-20 mA

Figura 1.5
zero y spam
 Calibración de una dp cell
Para poder calibrar una dp cell en un proceso de nivel, tenemos que tener en cuenta primero que tipo de
dp cell ocupamos, ya que hay para calibrar manualmente o por el protocolo llamado Hard, En este caso
será manual. Después el conexionado dependiendo el tipo de proceso que vallamos hacer, las mediciones
ayudador de un amperímetro y por ultimo un receptor o registrador. Para esto nos ayudaremos de la
siguiente figura 1.6 el cual muestra el conexionado que utilizaremos.

Figura 1.6 conexión de una dp cell para control de nivel

Para poder llenar el tanque necesitamos tener en cuenta una restricción, en el tanque o recipiente
tenemos que tomar el valor del Zero (valor mínimo 4mA) a partir de 3.5 pulgadas ya que dejamos este
espacio porque ahí es donde se depositan los residuos del líquido. Posteriormente conectamos una
manguera de la salida de presión en H (ALTO) a la entrada del tanque, y después la salida de corriente en
paralelo con el amperímetro, la fuente y el registrador, todo esto lo hacemos en la máquina de Lab-Volt
control de nivel visualizado en la figura 1.7.

Figura 1.7 conexión de la maquina Lb- Volt

Después procedemos con el amperímetro de nuestro multímetro a tener los valores del cero lo más
cercano a 4 mA y spam 20 mA, esto indicara el mínimo del tanque que serian aproximadamente 3.5
pulgadas y llegaría hasta las 26.5 pulgadas como se muestra en la figura 1.8.
 Figura 1.8. nivel bajo y nivel alto

Para saber que estamos bien en la escala que representa el 100 %, tenemos que contemplar que en la maquina
de Lab-Volt hay una parte de una graficadora donde marca el valor con una flecha indicando el valor mínimo en
el 0 y el máximo en el 100, esto lo podemos ver en la figura 1.9.
 CONCLUSION
Para concluir esta practica aprendimos en el laboratorio de instrumentación a como conectar de
manera adecuada una celda de presión diferencial, así como también a como ya montada podemos
calibrarla haciendo uso del amperímetro y otras herramientas auxiliares, es importante que la
especialidad de instrumentación aprendamos y entendamos para que nos sirve este tipo de
herramientas, de como y cuanto podemos aplicarlo en la industria, puesto que esto es algo que se
implementa si o si a la hora de querer controlar un proceso de transformación.
Así como también es importante tener en cuenta que variable de proceso vamos a ocupar, sabiendo
que diferentes variables se miden de diferente manera, puesto que en esta practica solo medimos
nivel del agua.
