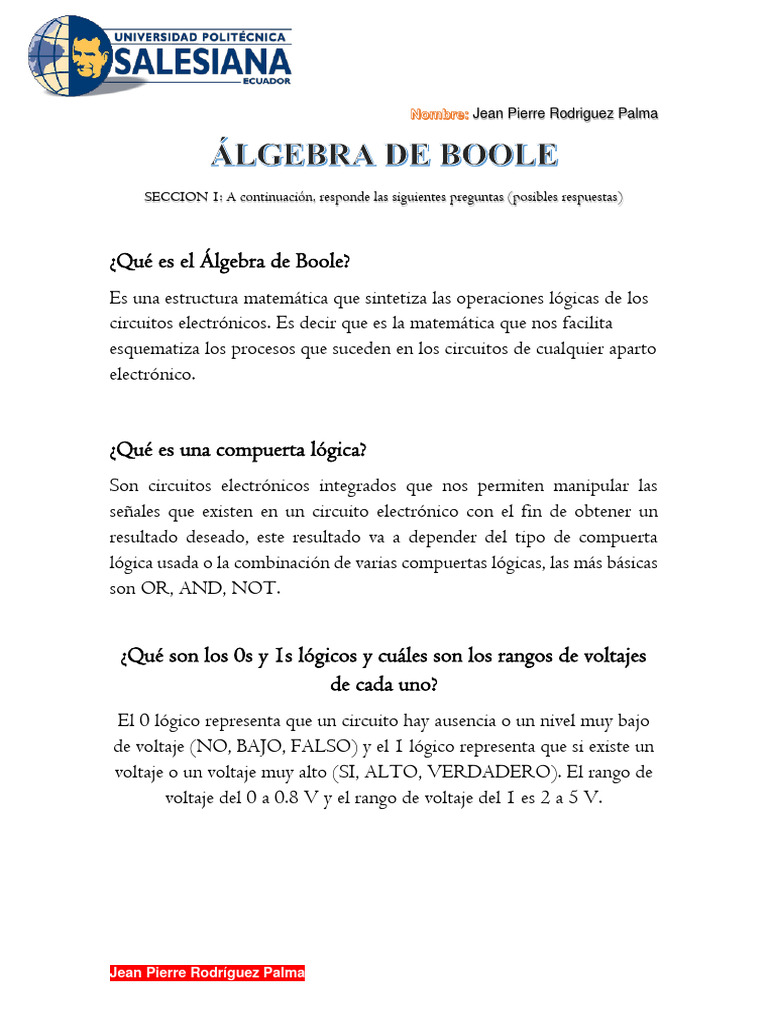

SECCION 1: A continuación, responde las siguientes preguntas (posibles respuestas)

¿Qué es el Álgebra de Boole?

Es una estructura matemática que sintetiza las operaciones lógicas de los
circuitos electrónicos. Es decir que es la matemática que nos facilita
esquematiza los procesos que suceden en los circuitos de cualquier aparto
electrónico.

¿Qué es una compuerta lógica?

Son circuitos electrónicos integrados que nos permiten manipular las
señales que existen en un circuito electrónico con el fin de obtener un
resultado deseado, este resultado va a depender del tipo de compuerta
lógica usada o la combinación de varias compuertas lógicas, las más básicas
son OR, AND, NOT.

¿Qué son los 0s y 1s lógicos y cuáles son los rangos de voltajes

de cada uno?
El 0 lógico representa que un circuito hay ausencia o un nivel muy bajo
de voltaje (NO, BAJO, FALSO) y el 1 lógico representa que si existe un
voltaje o un voltaje muy alto (SI, ALTO, VERDADERO). El rango de
voltaje del 0 a 0.8 V y el rango de voltaje del 1 es 2 a 5 V.

Jean Pierre Rodríguez Palma

 SECCION 2. A continuación, investigue información que permita comprender las
siguientes compuertas.
Descripción Diagrama Tabla de #
Compuerta Símbolo Y funcionamiento lógico para verdad para Circuito Código TTL
dos entradas dos entradas. integrado
Es una compuerta A B S
inversora de señal.
NOT 1 - 0 CMOS 4069 TTL 7404
A → 𝐴̅ Función: invierte la 0 - 1
señal de entrada.
Esta compuerta dará
un valor de 1 en su A B S
salida cuando las 2 0 0 0
entrada sean 1
AND 𝑋 =𝐴∙𝐵 Función: multiplica
1 0 0 74LS08 TTL 7400
los valores de las 0 1 0
entradas para dar una 1 1 1
única señal.
En esta compuesta si
al menos una entrada
tiene como valor 1 la A B S
salida va a ser de valor 0 0 0
1
OR 1 0 1
𝑋 =𝐴+𝐵 Función: realiza una CMOS 4071 74LS32
suma lógica basta con 0 1 1
que una entrada sea 1 1 1
verdadera para que la
salida sea verdadera
Es una puerta lógica, A B S
solo cuando todas sus
0 0 1
entradas son
NAND verdaderas producirá 0 1 1 CMOS 4011 TTL 7400
una Salida falsa. 1 0 1
1 1 1
Implementa la
disyunción lógica A B S
negada, cuando todas
sus entradas están en 0
0 0 1
NOR su salida está en 1, 0 1 0 74LS02 TTL 7402
mientras que cuando
1 0 0
una sola de sus entradas
o ambas están en 1, su 1 1 0
salida va a estar en 0.

Jean Pierre Rodríguez Palma

 Es una puerta lógica
digital que
implementa el o
exclusivo; es decir. A B S
Una salida verdadera
0 0 0
resulta si una, y solo
𝐴⨁𝐵 = 𝑋 una de las entradas a 0 1 1
XOR CD 4070 SN7486
la puerta es verdadera. 1 0 1
Si ambas entradas sin 1 1 0
falsas o ambas son
verdadera resulta en
una salida falsa.
A B S
Es una puerta lógica
0 0 1
digital cuya función
XNOR es la inversa de la 0 1 0 CMOS 4077 TTL 74266
puerta xnor. 1 0 0
1 1 1

SECCION 3. Ahora utilice un simulador de circuitos (puede usar Logisim1 y otro)

y presente cinco ejemplos de circuitos combinatorios que usen compuertas lógicas e
indicando que hacen.

1 EJEMPLO:

Jean Pierre Rodríguez Palma

 2 EJEMPLO:

3 EJEMPLO:

4 EJEMPLO:

Jean Pierre Rodríguez Palma

 5 EJEMPLO:

SECCIÓN 4. Utilizando las propiedades y teoremas del Algebra de Boole verifique si la

siguiente igualdad es verdadera o falsa.
𝑥𝑧 + 𝑥𝑦𝑧 = 𝑥𝑧
𝑥𝑧 + 𝑥𝑦𝑧 Se aplica teorema de la absorción
𝑥(z+yz) Se aplica la regla numero 10
𝑥z es verdadera.

SECCIÓN 5. Utilizando las propiedades y teoremas del Álgebra de Boole escriba el

enunciado E en forma de suma de productos. Aplique los siguientes pasos:
A. Use las leyes de Morgan y la involución para eliminar los complementos de los
paréntesis hasta que se aplique solamente a variables.
B. Use ley distributiva para transformar E en suma de productos.
C. Use las leyes conmutativas, de idempotencia y de complemento transformar
cada producto de E en 0 o en un producto fundamental.
D. Use la ley de absorción para dejar E en la forma correcta de suma de productos.

𝐸 = ((𝑎 𝑏)𝑐) ((𝑎 + 𝑐)(𝑏 + 𝑐))

𝐸 = (𝑎 𝑏 ) + ( 𝑐) ((𝑎 + 𝑐)) + ((𝑏 + 𝑐))

𝐸 = (𝑎 + 𝑏 + 𝑐) (𝑎 𝑐 + 𝑏𝑐)
𝐸 = (𝑎 + 𝑏 + 𝑐) (𝑎 𝑐 + 𝑏𝑐)
𝐸 = 𝑎𝑎 𝑐 + 𝑏𝑎 𝑐 + 𝑐𝑎 𝑐 + 𝑎𝑏𝑐 + 𝑏𝑏𝑐 + 𝑐𝑏𝑐
𝐸 = 𝑎 𝑐 + 𝑏𝑎𝑐 + 𝑎𝑐 + 𝑎𝑏𝑐 + 𝑏𝑐 + 0
𝐸 = 𝑎 𝑐(1 + 𝑏 + 1) + 𝑏𝑐(𝑎 + 1)
𝐸 = 𝑎 𝑐(1) + 𝑏𝑐(1)
𝐸 = 𝑎 𝑐 + 𝑏𝑐

Jean Pierre Rodríguez Palma

 SECCION 6. Utilizando el siguiente circuito realice lo siguiente:

A.- Escriba la expresión booleana para el circuito.

𝑌 = 𝑎𝑐𝑏 + 𝑎𝑐 ′ 𝑏 + 𝑎′𝑐
B.- Construya la tabla de verdad.

A B C ¬C ¬A ACB A¬CB ¬AC Y=(ACB+A¬CB+¬𝑨C)

0 0 0 1 1 0 0 0 0
0 0 1 0 1 0 0 1
0 1 0 1 1 0 0 0 0
0 1 1 0 1 0 0 1 1
1 0 0 1 0 0 0 0 0
1 0 1 0 0 0 0 0 0
1 1 0 1 0 0 1 0 1
1 1 1 0 0 1 0 0 1

C.- Simplifique la expresión resultante de la tabla de verdad utilizando los mapas de

Karnaugh.
D.- Simplifique la expresión booleana de salida del circuito utilizando las leyes del
algebra de Boole. (las dos expresiones simplificadas deben resultar iguales)
𝐴𝐶𝐵 + 𝐴𝐶𝐵 + 𝐴𝐶
𝐴𝐵(𝐶 + 𝐶) + 𝐴𝐶
𝐴𝐵 + 𝐴𝐶

E.- Diseñe el circuito simplificado utilizando Logisim, guarde el archivo e imagen con
la documentación de esta tarea.
