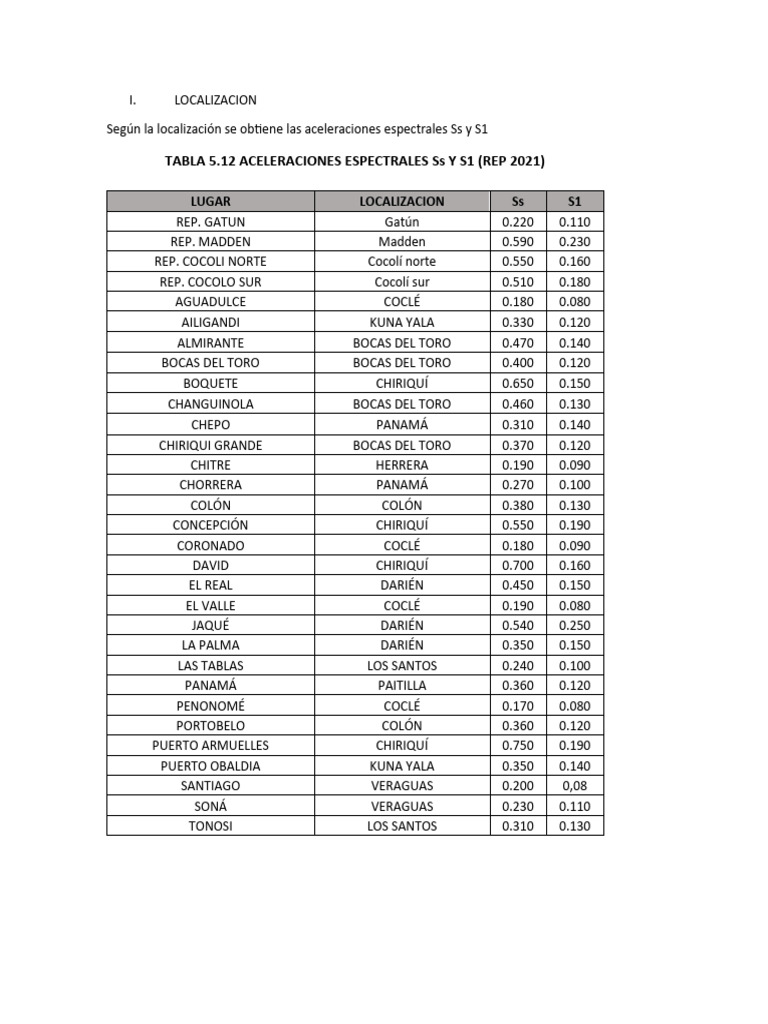

I.
LOCALIZACION
Según la localización se obtiene las aceleraciones espectrales Ss y S1
TABLA 5.12 ACELERACIONES ESPECTRALES Ss Y S1 (REP 2021)
LUGAR LOCALIZACION Ss S1
REP. GATUN Gatún 0.220 0.110
REP. MADDEN Madden 0.590 0.230
REP. COCOLI NORTE Cocolí norte 0.550 0.160
REP. COCOLO SUR Cocolí sur 0.510 0.180
AGUADULCE COCLÉ 0.180 0.080
AILIGANDI KUNA YALA 0.330 0.120
ALMIRANTE BOCAS DEL TORO 0.470 0.140
BOCAS DEL TORO BOCAS DEL TORO 0.400 0.120
BOQUETE CHIRIQUÍ 0.650 0.150
CHANGUINOLA BOCAS DEL TORO 0.460 0.130
CHEPO PANAMÁ 0.310 0.140
CHIRIQUI GRANDE BOCAS DEL TORO 0.370 0.120
CHITRE HERRERA 0.190 0.090
CHORRERA PANAMÁ 0.270 0.100
COLÓN COLÓN 0.380 0.130
CONCEPCIÓN CHIRIQUÍ 0.550 0.190
CORONADO COCLÉ 0.180 0.090
DAVID CHIRIQUÍ 0.700 0.160
EL REAL DARIÉN 0.450 0.150
EL VALLE COCLÉ 0.190 0.080
JAQUÉ DARIÉN 0.540 0.250
LA PALMA DARIÉN 0.350 0.150
LAS TABLAS LOS SANTOS 0.240 0.100
PANAMÁ PAITILLA 0.360 0.120
PENONOMÉ COCLÉ 0.170 0.080
PORTOBELO COLÓN 0.360 0.120
PUERTO ARMUELLES CHIRIQUÍ 0.750 0.190
PUERTO OBALDIA KUNA YALA 0.350 0.140
SANTIAGO VERAGUAS 0.200 0,08
SONÁ VERAGUAS 0.230 0.110
TONOSI LOS SANTOS 0.310 0.130
II. CLASE DE SITIO
Según la clase de sitio y aceleración espectral se obtiene Fa y Fv
TABLA 11.4-1 COEFICIENTE DE SITIO, Fa
CLASE DE Ss ≤ Ss = Ss = Ss = Ss ≥
SITIO 0.25 0.5 0.75 1 1.25
A 0.8 0.8 0.8 0.8 0.8
B 1.0 1.0 1.0 1.0 1.1
C 1.2 1.2 1.1 1.0 1.0
D 1.6 1.4 1.2 1.1 1
E 2.5 1.7 1.2 0.9 0.9
F xxxx xxxx xxxx xxxx xxxx
TABLA 11.4-2 COEFICIENTE DE SITIO, Fv
CLASE DE S1 ≤ S1 = S1 = S1 = S1 = S1≥
SITIO 0.1 0.2 0.3 0.4 0.5 0.6
A 0.8 0.8 0.8 0.8 0.8 0.8
B 1.0 1.0 1.0 1.0 1.0 1.0
C 1.7 1.6 1.5 1.4 1.3 1.4
D 2.4 2.0 1.8 1.6 1.5 1.7
E 3.5 3.2 2.8 2.4 2.4 xxxx
F xxxx xxxx xxxx xxxx xxxx xxxx
III. ACELERACIONES ESPECTRALES AJUSTADAS
𝑆𝑚𝑠 = 𝑆𝑠 ∗ 𝐹𝑎
𝑆𝑚1 = 𝑆1 ∗ 𝐹𝑣
IV. ACELERACIONES ESPECTRALES DE DISEÑO
2
𝑆𝑑𝑠 = ∗ 𝑆𝑚𝑠
3
2
𝑆𝑑1 = 𝑆𝑚1
3
V. ESPECTRO DE DISEÑO
Graficar la table de espectro de diseño
T Sa
0.00 0.4*Sds
To 0.2*(Sd1/Sds) Sds
Ts Sd1/Sds Sds
Ts+(1/5)*(1-
TA Sd1/Sds) Sds/TA
TA+(1/5)*(1-
TB Sd1/Sds) Sds/TB
TB+(1/5)*(1-
TC Sd1/Sds) Sds/TC
TC+(1/5)*(1-
TD Sd1/Sds) Sds/TD
1seg 1.00 Sds
2.00 0.5*Sds
4.00 0.25*Sds
6.00 1/6*Sds
8.00 0.125*Sds
T1 10.00 0.1*Sds
12.00 1/12*Sds
VI. Factor de Importancia
Segun clase de ocupacion se obtiene el factor Ie
TABLA 11.5-1 FACTOR IMPORTANCIA
CATEG. DE
OCUPACIÓN Ie
I 1
II 1
III 2
IV 3
VII. CATEGORIA DE OCUPACION
TABLA 11.6-1 SEISMIC DESIGN CATEGORY - ACELERACION ESPECTRAL PARA PERIODO
CORTO
CATEGORIA DE
VALOR DE OCUPACIÓN
Sds I II III IV
Sds < 0.167 A A A A
0.167 ≤Sds < 0.330 B B B C
0.330 ≤Sds < 0.500 C C C D
0.500 ≤Sds D D D D
TABLA 11.6-2 SEISMIC DESIGN CATEGORY - ACELERACION ESPECTRAL PERIODO DE 1 SEG
CATEGORIA DE
VALOR DE OCUPACIÓN
Sd1 I II III IV
Sds1< 0.067 A A A A
0.067 ≤Sds1< 0.133 B B B C
0.133 ≤Sd1 < 0.200 C C C D
0.200 ≤Sd1 D D D D
se escoge la mayor categoría de los 2 casos
VIII. FACTOR DE MODIFICACIÓN DE RESPUESTA
TABLA 12.2-1 DESIGN COEFICIENTS AND FACTORS FOR SEISMIC FORCE-
RESISTING SYSTEMS
fact. fact. Fact.
Modif. Sobre- Amplif.
SEISMIC
FORCE- Structural System
RESISTING ASCE 7 de Limitations and Building
SYSTEM Section respuest. resistencia defelexion Height (ft) limit
C. MOMENT- where
RESISTING Detailing
FRAME Requirements
SYSTEMS are Specified Ra Ωo Cd B C D E F
SPECIAL STEEL
MOMENT 14.1 Y
FRAMES [Link] 8 3 5.5 NL NL NL NL NL
SPECIAL STEEL
TRUSS
MOMENT
FRAMES 14.1 7 3 5.5 NL NL 160 100 NP
[Link],
INTERMEDIAT [Link],
E STEEL [Link],
MOMENT [Link] Y
FRAMES 14.1 4.5 3 4 NL NL 35 NP NP
ORDINARY [Link],
STEEL [Link],
MOMENT [Link] Y
FRAMES 14.1 3.5 3 3 NL NL NP NP NP
SPECIAL
REINFORCED
CONCRETE
MOMENT [Link] Y
FRAMES 14.2 8 3 5.5 NL NL NL NL NL
INTERMEDIAT
E REINFORCED
CONCRETE
MOMENT
FRAMES 14.2 5 3 4.5 NL NL NP NP NP
ORDINARY
REINFORCED
CONCRETE
MOMENT
FRAMES 14.2 3 3 2.5 NL NP NP NP NP
IX. TIPO DE ESTRUCTURA
Según el tipo de estructura se obtiene Ct y x
TABLA 12.8-2 VALUES OF APPROXIMATE PERIOD PARAMETERS Ct AND x
STRUCTURE TYPE Ct (ft, m) X
Marco Acero resist momento 0.028 0.0724 0.8
Marco Concreto resist momento 0.016 0.0466 0.9
Marco Acero arriost. Excentrico 0.03 0.0731 0.75
Marco Acero arriost. Evitar pandeo 0.03 0.0731 0.75
Otros sistemas estructurales 0.02 0.0488 0.75
X. Periodo fundamental
Aproximado, máximo y mínimo
Ta= 𝐶𝑡 ∗ 𝐻 𝑥 seg
Ta= 0.1*#pisos seg
Cu= Tabla 12.8-1
Máximo de seg
Ta min= Ta mínimo
T máx.= 𝐶𝑢 ∗ 𝑇𝑎 𝑚𝑖𝑛 seg máx.
Promedio de
Ta min y
T= Tmax seg
TABLA 12.8-1
COEFFICIENT FOR
UPPER LIMIT ON
CALCULATED PERIOD
Sd1 Cu
≥0.4 1.4
0.3 1.4
0.2 1.5
0.15 1.6
≤0.1 1.7
XI. COEFICIENTE SISMICO Cs
𝑆𝑑𝑠
𝑅
Cs1= 𝐼𝑒
Cs2= Ec.12.8.3 y 4 maximo
≥0.03
Cs1= 0.044 ∗ 𝑆𝑑𝑠 ∗ 𝐼𝑒 minim
𝑅 ≥0.03
Cs1= 0.5 ∗ 𝑆1 ∗ minim
𝐼𝑒
El valor q cumpla
con Cs maximo y
Cs= minimo valor de diseño
TL=10seg
XII. CORTANTE BASAL
𝑉 = 𝐶𝑠 ∗ 𝑊
W=Peso de la estructura (casa, edificio, galera, etc.) el cual incluye peso de vigas
columnas losas y demás cargas muertas existentes. 𝑘 = 0.75 + 05𝑇
