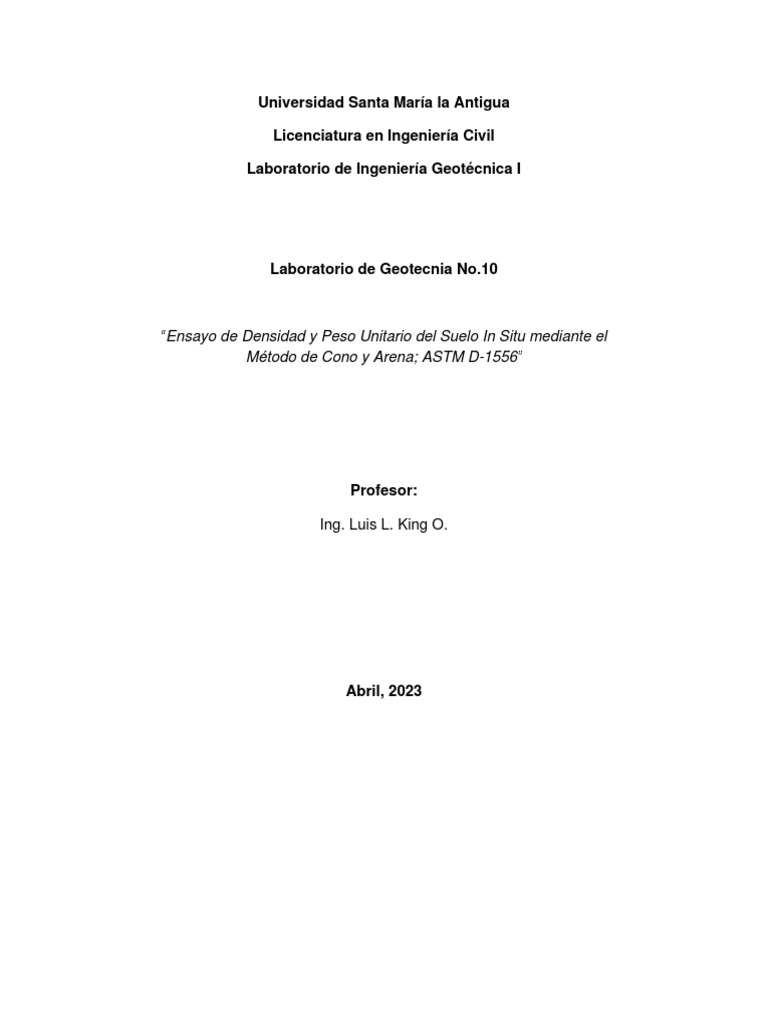

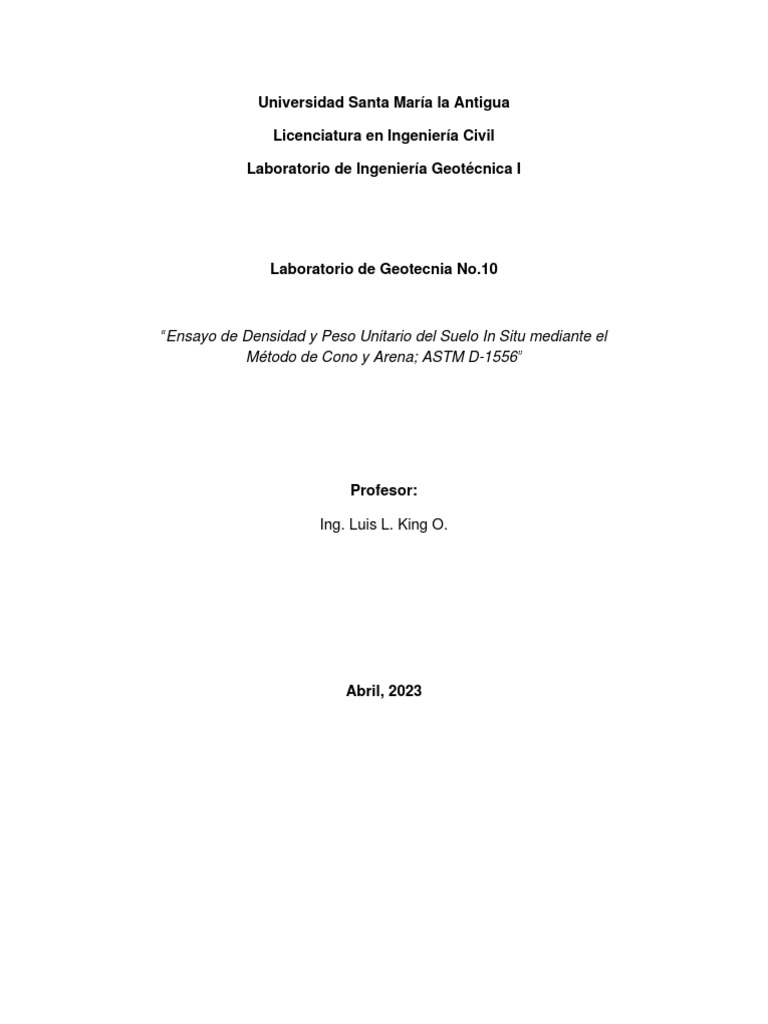

Universidad Santa María la Antigua

Licenciatura en Ingeniería Civil

Laboratorio de Ingeniería Geotécnica I

Laboratorio de Geotecnia No.10

“Ensayo de Densidad y Peso Unitario del Suelo In Situ mediante el

Método de Cono y Arena; ASTM D-1556”

Profesor:

Ing. Luis L. King O.

Abril, 2023
I. Generalidades

Este ensayo proporciona un medio para comparar las densidades secas en obras en
construcción, con las obtenidas en el laboratorio. Para ello se tiene que la densidad
seca obtenida en el campo se fija con base en una prueba de laboratorio. Al comparar
los valores de estas densidades, se obtiene un control de la compactación, conocido
como Grado de Compactación, que se define como la relación en porcentaje, entre la
densidad seca obtenida por el equipo en el campo y la densidad máxima
correspondiente a la prueba de laboratorio.

El Grado de Compactación de un suelo se determina de acuerdo a la siguiente

expresión:

𝐷𝑒𝑛𝑠𝑖𝑑𝑎𝑑 𝑆𝑒𝑐𝑎 𝑒𝑛 𝑒𝑙 𝐶𝑎𝑚𝑝𝑜

𝐺𝑐 = 𝑥 100
𝐷𝑒𝑛𝑠𝑖𝑑𝑎𝑑 𝑆𝑒𝑐𝑎 𝑀á𝑥𝑖𝑚𝑎 𝑒𝑛 𝑒𝑙 𝐿𝑎𝑏𝑜𝑟𝑎𝑡𝑜𝑟𝑖𝑜
Donde,
Gc = Grado de Compactación
γd = Densidad Seca en el campo
γdmax = Densidad Seca Máxima obtenida en el laboratorio

Este método de prueba o ensayo puede utilizarse para determinar la densidad y

peso unitario in situ de los suelos, utilizando un aparato de cono de arena. Aplica a los
suelos sin cantidades apreciables de piedra o materiales gruesos de más de 1 ½
pulgadas (38 mm) de diámetro.

También puede utilizarse para determinar la densidad y peso unitario de los

suelos intactos ó in situ, siempre y cuando los vacíos o las aberturas naturales de los
poros en el suelo sean suficientemente pequeños para evitar que la arena que se utiliza
en la prueba se meta en los vacíos. El suelo u otro material que se esté probando
también debe tener suficiente cohesión o atracción de partículas para mantener
estables los costados de un hoyo o excavación pequeña, y debe ser suficientemente
firme para resistir las presiones menores que se ejercen al excavar el hoyo y colocar el
aparato sobre el mismo, sin deformarse ni desprenderse.

Este método de prueba no es apropiado para los suelos orgánicos, saturados o

muy plásticos que se deformarían o se comprimirían durante la excavación del hoyo de
prueba. Este método de prueba puede no ser apropiado para los suelos que constan
de materiales granulares sueltos que no pueden mantener costados estables en el
hoyo de prueba, los suelos que contienen cantidades apreciables de material grueso

Resumen para uso Académico; Ing. Luis L. King O. Page 2

mayor de 1 ½ pulgadas (38 mm) y suelos granulares que tienen relaciones altas de
vacíos.

Las Normas ASTM D-4914 ó la ASTM D-5030 pueden aplicar cuando los
materiales que se han de probar contienen cantidades apreciables de partículas
mayores de 1½ pulgadas (38 mm), o cuando se requieren volúmenes de hoyo de
prueba que requieran volúmenes mayores de 0.1 pies3 (2830 cm3).

El uso de este método de prueba se limita generalmente al suelo que está en

una condición sin saturación. En este método de prueba no se recomienda para los
suelos que son suaves o friables (que pueden desmoronarse fácilmente), o en una
condición húmeda tal que el agua se escurre por la mano en el hoyo excavado. La
precisión de la prueba puede verse afectada en el caso de los suelos que se deforman
fácilmente o que pueden sufrir un cambio de volumen en el hoyo excavado debido a la
vibración, o porque alguien se para o camina cerca del hoyo durante la prueba.

Básicamente el método del cono y arena consiste en excavar a mano un hoyo

de prueba en el suelo que ha de probarse y colocar entonces todo el material del hoyo
en un recipiente. Luego hay que llenar el hoyo con arena suelta de una densidad
conocida, y determinar el volumen. La densidad húmeda in situ del suelo se determina
dividiendo la masa húmeda del material extraído por el volumen del hoyo. Se
determina el contenido del agua del material del hoyo y se calcula la masa seca del
material y la densidad seca in situ utilizando la masa húmeda del suelo, el contenido de
agua y el volumen del hoyo. Este método de prueba se utiliza para determinar la
densidad y el contenido de agua de los suelos compactados que se colocan durante la
construcción de los terraplenes, el relleno de los caminos y el relleno estructural. A
menudo se utiliza como la base de la aceptación de los suelos compactados a una
densidad especificada, ó un porcentaje de una densidad máxima según se determina
mediante un método de prueba, tales como los Métodos de Prueba ASTM D-698 ó
ASTM D-1557.

Resumen para uso Académico; Ing. Luis L. King O. Page 3

II. Equipos

2.1. El Aparato de Prueba de Densidad por Cono de Arena consta de un

recipiente de arena, un cono de arena, y una placa de base.

2.1.1. El Recipiente de Arena es una jarra u otro recipiente de arena

que puede montarse en las otras partes del equipo y que tiene una
capacidad de volumen mayor que la que se requiere para llenar el
hoyo de prueba y el cono de arena durante la prueba.

2.1.2. El Cono de Arena es un artefacto desmontable que consta de una

válvula cilíndrica con un orificio de aproximadamente ½ pulgada
(13 mms.) de diámetro, sujeto a un embudo de metal y a un
recipiente de arena en un extremo, y a un recipiente grande de
arena (el cono de arena) en el otro extremo. La válvula debe tener
tacos para evitar la rotación al pasar por las posiciones totalmente
abiertas o totalmente cerradas. El artefacto debe construirse de
metal suficientemente rígido para evitar que el cono sufra
distorsiones o cambios de volumen. Las paredes del cono deben
formar un ángulo de aproximadamente 60° con la base para
permitir un llenado uniforme con la arena.

2.1.3. La Placa de Base es una placa de base de metal o plantilla que

tenga un agujero rebordeado en el centro que se ha fundido o
torneado en forma tal que pueda recibir el embudo grande (cono)
del artefacto descrito en la Sección 6.1.2. La placa de base puede
ser redonda o cuadrada y debe ser de un mínimo de 3 pulgadas
(75 mms.) más que el embudo (el cono de arena). La placa debe
ser chata en el fondo y tener suficiente grosor o dureza para ser
rígida. Pueden utilizarse placas con orillas levantadas, rebordes,
bordes, u otros elementos que proporcionen firmeza, de
aproximadamente ⅜ a ½ pulgada (de 10 a 13 mms.) de altura.

2.1.4. Los detalles del aparato que aparece en la Figura 1 representan

las dimensiones mínimas aceptables para probar los suelos que
tienen partículas de tamaños máximos de aproximadamente 1 ½
pulgadas (38 mm) y volúmenes del hoyo de prueba de
aproximadamente 0.1 de pie3 (2830 cm3). Cuando el material que
se está probando contiene una pequeña cantidad de partículas de
gran tamaño y se encuentran partículas grandes aisladas, hay que
mudar la prueba a otro lugar. Cuando prevalecen las partículas

Resumen para uso Académico; Ing. Luis L. King O. Page 4

 mayores de 1 ½ pulgada (38 mm), se necesita un aparato de
mayor tamaño y hoyos de mayor volumen. El aparato que se
describe aquí representa un diseño que se ha comprobado que es
satisfactorio. Un aparato más grande u otros diseños de
proporciones similares pueden utilizarse siempre y cuando que se
observen los principios básicos de la determinación del volumen de
arena. La Norma ASTM D-4914 debe utilizarse cuando se
requieran volúmenes del hoyo de prueba mayores de 0.1 de pie 3.

Figura 1 – Aparato de Densidad

Resumen para uso Académico; Ing. Luis L. King O. Page 5

 2.2. Arena – La arena debe ser limpia, seca, de densidad y gradación
uniforme, sin cemento, duradera, y que fluya libremente. Cualquier
gradación que tenga un coeficiente de uniformidad (Cu = D60/D10) menor
de 2.0, un tamaño máximo de partícula menor de 2.0 mm (tamiz No. 10) y
que pase por un tamiz de 250 μm (No. 60) a un porcentaje menor que el
3% por peso puede utilizarse. La arena de gradación uniforme que se
necesita debe evitar su segregación durante la manipulación, el
almacenaje y el uso. La arena deseable es la que está compuesta de
finos y de partículas finas duraderas, que sean naturalmente
subredondeadas o redondeadas. Es posible que la arena triturada o la
que tiene partículas angulares no fluya libremente, lo que es una
condición que puede crear un enlace cuyo resultado puede ser
determinaciones inexactas de densidad. Al escoger la arena de una
fuente potencial, hay que hacerle a cada recipiente o bolsa de arena
determinaciones de gradación y densidad en bulto de acuerdo con el
procedimiento que se describe en la Norma ASTM D-1556. Para que sea
una arena aceptable, la variación de la densidad en bulto entre cualquier
determinación no debe ser mayor que el 1% del promedio. Antes de
utilizar arena para determinar la densidad, hay que secar la arena y luego,
en el sitio general donde debe utilizarse, permitir que logre una condición
de secado al aire libre. La arena no debe utilizarse nuevamente sin
quitarle cualquier suelo que la haya contaminado, verificar su gradación,
secarla y volver a determinar la densidad en bulto. Las pruebas de
densidad en bulto de la arena deben hacerse siempre a intervalos de
tiempo no mayores de 14 días antes de volver a utilizarla, después de
cualesquier cambios significativos de la humedad atmosférica, y antes del
uso de una tanda nueva que provenga de un proveedor previamente
aprobado.

2.3. Balanzas o Pesas – Estas se utilizan para cumplir con la Especificación

ASTM D-4653, y deben tener una capacidad de lectura de 5.0 g ó mejor
para determinar la masa de arena y de los suelos excavados. Una
balanza o pesa que tenga una capacidad mínima de lectura de 20 kg. (44
lbf.) y de 5 g (0.01 lbf) es adecuada para determinar la masa de la arena y
del suelo excavado cuando se utiliza un aparato con las dimensiones que
se ilustraron en la Figura 1.

2.4. Equipo de secado – Es el equipo que corresponde al método que se

utiliza para determinar el contenido de agua tal como se especifica en los
Métodos de Prueba ASTM D-2216, D-4643, D-4959, ó D-4944.

Resumen para uso Académico; Ing. Luis L. King O. Page 6

 2.5. Equipo misceláneo – Puede ser un cuchillo, un punzón pequeño, un
cincel, una llana, un destornillador o cucharas para excavar los hoyos de
prueba, clavos grandes o pinchos para fijar la placa de base, cubetas con
tapa, sacos de tela con forro plástico u otros recipientes apropiados para
retener las muestras de densidad, las muestras de humedad y de
densidad de la arena, respectivamente; una brocha pequeña de pintura,
una calculadora, un cuaderno o formularios de pruebas, etc.

III. Procedimientos

3.1. Calibración del Aparato Cono y Arena (Método A)

✓ Este Método describe el procedimiento para determinar la masa de

arena contenida en el embudo y la placa de base del aparato del cono
de arena.

✓ La masa de la arena que el aparato y la placa de base contienen

depende de la densidad en bulto de la arena. Por lo tanto, este
procedimiento debe llevarse a cabo para cada aparato dondequiera
que haya cambios en las densidades de bulto de la arena.

✓ Método A – Determinando la masa de la arena calibrada que cada

juego de embudo y placa de base puede contener.

✓ Como se utilizó el Método A, y en vista de que la masa de arena que el

embudo y la placa de base contienen depende de la densidad en bulto
de la arena, la prueba debe repetirse dondequiera que la densidad en
bulto de la arena cambia.

✓ Todas las determinaciones de la masa deben hacerse a los 5 g más

cercanos.

✓ Llene el aparato con arena que se ha secado y está acondicionada

para lograr el mismo estado que se espera que habrá durante su uso
para las pruebas.

✓ Determine la masa del aparato lleno con arena, en g.

✓ Coloque la placa de base sobre una superficie limpia, a nivel y plana.

Invierta el recipiente y el aparato y asiente el embudo en el agujero
rebordeado del centro de la placa de base. Marque e identifique el
aparato y la placa de base de manera que el mismo aparato y placa

Resumen para uso Académico; Ing. Luis L. King O. Page 7

 compatibles puedan asentarse en la misma posición durante la prueba
(Foto 1).

✓ Abra la válvula totalmente hasta que el flujo de la arena se detenga,

asegurándose que el aparato, la placa de base, o la superficie plana
no sufran sacudidas ni vibraciones antes de que la válvula esté
cerrada.

✓ Cierre la válvula firmemente, quite el aparato y determine la masa del

aparato y la arena restante. Calcule la masa de arena que se utiliza
para llenar el embudo y la placa de base, como la diferencia entre la
masa inicial y la masa final (Foto 2).

✓ Repita el procedimiento un mínimo de tres veces. La variación

máxima entre cualquier determinación única y el promedio no debe
sobrepasar el 1%. Utilice el promedio de las tres determinaciones
para este valor en los cálculos de las pruebas.

Foto 1 – Aparato de Cono y Arena y Placa

sobre una superficie plana y limpia

Resumen para uso Académico; Ing. Luis L. King O. Page 8

 Foto 2 – Peso del Aparato de Cono y Arena

3.2. Calibración de la Densidad de la Arena

✓ Este procedimiento se utiliza para determinar la densidad en bulto

(calibración) de la arena para usarla en este método de prueba.

✓ La calibración determina una densidad promedio de la arena que hay que

utilizar para calcular el volumen del hoyo de prueba.

✓ Escoja un recipiente de un volumen conocido que sea aproximadamente

del mismo tamaño y permita que la arena caiga aproximadamente a la
misma distancia que el hoyo excavado durante una prueba de campo. Se
recomiendan los moldes de 1/30 de pie3, (944 cm3) y de 1/13.33 de pie3
(2124 cm3) que se especifican en los Métodos de Prueba ASTM D-698 ó
el molde de 0.1 de pie3 (2830-cm3) que se especifica en el Método ASTM
D-4253. Como alternativa, pueden utilizarse duplicados vaciados de los
hoyos reales de prueba. Esto puede lograrse formando negativos de
yeso en los hoyos reales de prueba en un rango de volúmenes de prueba
y utilizándolos como formaletas para moldes de concreto con cemento
Portland. Estos deben vaciarse contra una superficie chata y plana y
después de quitar el negativo deben sellarse para que permanezcan
herméticos contra el agua. El volumen debe determinarse de acuerdo
con el procedimiento del Método de Prueba ASTM D-4253.

Resumen para uso Académico; Ing. Luis L. King O. Page 9

 ✓ Determine el volumen del recipiente al 1% utilizando agua de acuerdo con
los procedimientos del Método de Prueba ASTM D-4253.

✓ Utilice un aparato de cono de arena del mismo tamaño y diseño que el

que se utilizará durante las pruebas de campo.

✓ Se ha comprobado que las características del flujo por los diferentes

conjuntos de válvulas causan valores diferentes de densidad en bulto.
Hay que llevar a cabo determinaciones de densidad en bulto para cada
juego de aparato, a menos que se determine que otros conjuntos
proporcionan los mismos resultados.

✓ Utilice una balanza o pesa que tenga capacidad suficiente para

determinar la masa del recipiente de calibración lleno de arena. En el
caso de los recipientes de 0.500 de pie3, se requiere una balanza que
tenga una capacidad mínima de 50 lbs. (20 kg) y que cumpla con los
requisitos de la Especificación ASTM D-4753 para lecturas de 0.01 lb. (5
g).

✓ Utilice un regla recta de metal de alrededor de 2 pulgadas (50 cm) de

ancho, por lo menos 1/8 de pulgada (3 mm) de grueso y una longitud de
aproximadamente 1.5 veces el diámetro del recipiente de calibración.

✓ Llene el aparato ya ensamblado con arena. La arena debe secarse y

acondicionarse al mismo estado en que se espera durante su uso.

✓ Determinar y anotar la masa del recipiente de calibración cuando esté

vacío.

✓ Método A (Preferido) – Cuando el recipiente de calibración tenga el

mismo diámetro que el agujero rebordeado del centro de la placa de
base, invierta y centre el aparato lleno de arena y la placa de base en el
recipiente de calibración.

✓ Abra totalmente la válvula y permita que la arena llene el recipiente.

Cierre la válvula cuando la arena deje de fluir.

✓ Determine la masa del aparato y la arena restante. Calcule la masa neta

de arena en el recipiente de calibración restando la masa de arena
contenida en el cono y la placa de base y anote el resultado.

✓ Método B (Alternativa) – Invierta y soporte el aparato sobre el recipiente

de calibración de manera que la arena caiga aproximadamente a la

Resumen para uso Académico; Ing. Luis L. King O. Page 10

 misma distancia y en la misma ubicación que una prueba de campo, y
abra la válvula totalmente (Foto 3).

✓ Llene el recipiente hasta que apenas se derrame y cierre la válvula.

Utilizando una cantidad mínima de golpes y cuidando de no sacudir ni
densificar la arena, quite cuidadosamente el exceso de arena hasta lograr
una superficie a nivel y lisa. Cualquier vibración o sacudida durante la
determinación de la densidad en bulto resultará en un asentamiento y
densificación de la arena que dará resultados erróneos.

✓ Limpie cualquier arena del exterior del recipiente de calibración (Foto 4).
Determine la masa del recipiente y de la arena. Anote la masa neta de la
arena restando la masa del recipiente vacío.

✓ Haga por lo menos tres determinaciones de densidad en bulto y calcule el

promedio. La variación máxima entre cualquier determinación y el
promedio no debe ser mayor del 1%. Las determinaciones repetidas que
no cumplan con estos requisitos indican que la densidad de la arena no
ha sido uniforme y que hay que reevaluar la fuente de la arena por si no
es la adecuada. El valor promedio que se obtiene es el que hay que
utilizar para los cálculos de las pruebas.

✓ Calcule la densidad en bulto de la arena como sigue:

1 = M5 /V1
donde:

1 - es la densidad de bulto de la arena, en g/cm 3, (multiplique por 9.807

para obtener KN/m3, ó por 62.43 para lb/pies3.

M5 - es la masa de arena que se utiliza para llenar el recipiente de

calibración, en g.

V1 - es el volumen del recipiente de calibración, en cm3.

Resumen para uso Académico; Ing. Luis L. King O. Page 11

 Foto 3 – Aparato de Cono y Arena y Molde de Calibración

Foto 4 – Limpieza de Desperdicios de Arena

3.3. Densidad del Suelo In Situ

✓ Escoger un lugar o elevación que sea representativo del área que hay
que probar y determinar la densidad del suelo in situ (Foto 5).

✓ Inspeccionar el aparato del cono por si tiene daños y verificar que la

válvula tenga una rotación libre y que la placa de base sea de la
compatibilidad correcta. Llene el recipiente del cono con la arena

Resumen para uso Académico; Ing. Luis L. King O. Page 12

 acondicionada cuya la densidad en bulto ya se haya determinado y
determine la masa total.

✓ Prepare la superficie del lugar que se va a probar de manera que sea

un plano a nivel. La placa de base puede utilizarse como una
herramienta para golpear la superficie hasta lograr un plano liso y a
nivel.

✓ Asiente la placa de base sobre la superficie plana, y asegúrese de que

haya contacto con la superficie del suelo alrededor del borde del
agujero rebordeado del centro. Marque el contorno de la placa de
base para verificar si se mueve durante la prueba y si es necesario,
asegure la placa contra el movimiento utilizando clavos dentro del
suelo adyacente al borde de la placa o mediante otros medios, sin
alterar el suelo que se ha de probar.

✓ En los suelos donde no se logre una nivelación o donde todavía

queden vacíos en la superficie, hay que determinar mediante una
prueba preliminar el volumen horizontalmente bordeado por el
embudo, la superficie de la placa y el suelo. Llene el espacio con
arena del aparato, y antes de proceder con la prueba, determine la
masa de arena que se ha usado para llenar el espacio; vuelva a llenar
el aparato y determine una nueva masa inicial del aparato y la arena.
Después de terminar con esta medición, limpie cuidadosamente la
superficie preparada con una brocha para quitarle la arena.

✓ El volumen del hoyo de prueba dependerá del tamaño máximo de las

partículas del suelo que se esperan, y de la profundidad del cúmulo o
de la capa compactada. Los volúmenes de los hoyos de prueba
deben ser tan grandes como sea práctico para mantener los errores al
mínimo, y no deben ser menores que los volúmenes indicados en la
Tabla 1. Hay que escoger una profundidad de hoyo donde se pueda
obtener una muestra representativa del suelo. Para controlar la
construcción, la profundidad del hoyo debe ser aproximadamente del
grosor de una o más capas o cúmulos compactados.

✓ Excave el hoyo de prueba (Foto 6) por el agujero del centro de la placa

de base, teniendo cuidado de evitar alterar o deformar el suelo que
rodeará al hoyo. Los costados del hoyo deben inclinarse ligeramente
hacia adentro y el fondo debe ser razonablemente chato o cóncavo. El
hoyo debe mantenerse tan libre como sea posible de bolsas,
proyecciones y protuberancias agudas, ya que éstas afectarán la

Resumen para uso Académico; Ing. Luis L. King O. Page 13

 exactitud de la prueba. Los suelos que son esencialmente granulares
requieren un cuidado extremo y pueden requerir la excavación de un
hoyo de prueba de forma cónica. Coloque todo el suelo excavado y
cualquier suelo que se suelte durante la excavación en un recipiente
hermético contra la humedad, marcándolo para identificar el número
de la prueba. Tenga cuidado de evitar perder los materiales. Proteja
estos materiales de cualquier pérdida de humedad hasta que la masa
se haya determinado y se haya obtenido una muestra para determinar
el contenido de agua.

✓ Limpie el reborde del hoyo de la placa de base, invierta el aparato del

cono de arena y asiente el embudo del cono de arena dentro del hoyo
con reborde en la misma posición en que se marcó durante la
calibración. Elimine o mantenga al mínimo las vibraciones en el área
de la prueba que el personal o equipo pueda causar. Abra la válvula y
permita que la arena llene el hoyo, el embudo y la placa de base (Foto
8). Tenga cuidado de evitar las sacudidas o vibraciones del aparato
mientras la arena está corriendo. Cierre la válvula cuando se detenga
el flujo de la arena.

TABLA 1 Volúmenes mínimos de los hoyos de pruebas en base al tamaño máximo

de las partículas incluidas

Tamaño máximo de las partículas Volúmenes Mínimos de los Hoyos de Prueba

Pulgada mm cms3 Pies3

½ (12.7) 1415 0.05

1 (25.4) 2125 0.075

1½ (38) 2830 0.1

✓ Determine la masa del aparato con la arena restante, y anote y calcule la

masa de la arena utilizada.

✓ Determine y anote la masa del material húmedo que se sacó del hoyo de
prueba. Cuando haya que hacer correcciones debido al material de
tamaño mayor, determine la masa del material de tamaño mayor en el
tamiz correspondiente y anótela, teniendo cuidado de evitar pérdidas de
humedad. Cuando se requiera, haga las correcciones correspondientes
para el material de tamaño mayor utilizando la Práctica D-4718.

Resumen para uso Académico; Ing. Luis L. King O. Page 14

 ✓ Mezcle el material totalmente y obtenga una muestra representativa para
determinar el contenido de agua, o utilice toda la muestra.

✓ Determine el contenido de agua de acuerdo con el Método de Prueba D

2216, D 4643, D 4944, ó D 4959. Las correlaciones con el Método de
Prueba D 2216 deben hacerse cuando así lo requieran los otros métodos
de prueba.

✓ Las muestras del contenido de agua deben ser suficientemente grandes y

escogerse de tal manera que representen todo el material que se ha
obtenido del hoyo de prueba. La masa mínima de las muestras del
contenido de agua es la que se requiere para proporcionar los valores del
contenido de agua con una exactitud de 1.0%.

Foto 5 – Sitio de Ensayo

Foto 6 – Excavación del Hoyo de Prueba

Resumen para uso Académico; Ing. Luis L. King O. Page 15

 Foto 7 – Medición del Hoyo de Prueba

Foto 8 – Arena vertida en el Hoyo de Prueba

Resumen para uso Académico; Ing. Luis L. King O. Page 16

IV. Cálculos

Los cálculos que aparecen aquí son para la masa en gramos y los volúmenes en
centímetros cúbicos. Se pueden permitir otras unidades siempre y cuando que los
factores correspondientes de conversión se utilicen para mantener una uniformidad de
las unidades en todos los cálculos.

✓ Calcule el volumen del hoyo de prueba como sigue:

V = (M1 - M2)/1 (1)

donde:

V – es el volumen del hoyo de prueba en cm3

M1 – es la masa de arena que se utiliza para llenar el hoyo de prueba el embudo y la

placa de base en g

M2 – la masa de arena que se utiliza para llenar el embudo y la placa de base en g

1 – la densidad en bulto de la arena en g/cm3

✓ Calcule la masa seca del material tomado del hoyo de prueba como sigue:

M1 = 100 M3 / (w + 100) (2)

donde:

w – es el contenido de agua del material que se saca del hoyo de prueba en %

M3 – es la masa húmeda del material del hoyo de prueba en g

M4 – es la masa seca del material del hoyo de prueba en g ó multiplique por 0.002205
para lbs.

✓ Calcule la densidad húmeda y seca in situ del material probado como sigue:

m = M3 / V (3)

4 = M4 / V (4)

Resumen para uso Académico; Ing. Luis L. King O. Page 17

donde:

V – es el volumen del hoyo de prueba en cm3

M3 – es la masa húmeda del material del hoyo de prueba en g

M4 – es la masa seca del material del hoyo de prueba en g

m – es la densidad húmeda del material probado en g/cm 3 ó su peso húmedo unitario

γm en lb/pies3; donde: γm = m x 62.43

d – es la densidad seca del material probado en g/cm3 ó su peso unitario seco, γd en
lb/pies3, donde: γd = d x 62.43.

Resumen para uso Académico; Ing. Luis L. King O. Page 18

 Universidad Santa María La Antigua

Licenciatura en Ingeniería Civil

Laboratorio de Ingeniería Geotécnica I

Laboratorio de Suelos No.8

Determinación de la Densidad y Peso Unitario del Suelo en Sitio por el Método de Cono y Arena; ASTM D-1556

Botella No.1
CALIBRACIÓN DE LA ARENA

Peso de la Arena en el Molde, W1(g) 5715.8 5703.8 5683.2 5672.7 5675.6

Peso del Molde, W2(g) 4218.1 4218.1 4218.1 4218.1 4218.1

Volumen del Molde, V1(1/30) ft = 941 cm 3 941 941 941 941 941
3
Densidad Seca de la Arena, Ds=(W1-W2)/V1 = (g/cm ) 1.59 1.58 1.56 1.55 1.55

3 3
1.56 g/cm = 97.39 lb/ft

CALIBRACIÓN DEL CONO

Peso de la Botella + Cono + Arena (Antes de usar), W3 7372.9 g

Peso de la Botella + Cono + Arena (Después de usar), W4 5648.8 g

Peso de la Arena para llenar el Cono, Wc=W3-W4 1724.1 g

1724.10 g = 3.86 lb

Ensayado y Preparado por: L.King File: Calibración de la Arena

Revisado por: L. King Fecha: 26-Jul-14

Resumen para uso Académico; Ing. Luis L. King O. Page 19

 Universidad Santa María la Antigua
Licenciatura en Ingeniería Civil
Laboratorio de Ingeniería Geotécnica I

Laboratorio de Suelos No.8

Determination Of Field Unit Weight of Compactation By Sand Cone Method; ASTM D-1556

Project: Cone Diameter: 6" Date: 26-Jul-14

Location: Time: Tested by: L. King O
Sample No.: 1 Elev.:
Description: Material de Relleno Test Depth: 4"
Fuente:
CALIBRATION OF UNIT WEIGHT OF SAND

Weigth of sand in the mold, W1(lb)

Volume of mold, V1(1/30) ft = 0.0333 ft 3
Dry unit weight of sand
Ds = W1/V1 = (lb/ft 3) 97.39

CALIBRATION CONE

Weight of bottle+cone+sand (before use), W2

Weight of bottle+cone+sand (after use), W3
Weight of sand to fill the cone,
Wc = W2-W3 (lb) 3.86

RESULTS FROM FIELDS TESTS

Weight of bottle+cone+sand (before use), W5 (lb) 16.460

Weight of bottle+cone+sand (after use), W7 (lb) 7.710
Volume of the test hole
V = (W5-W7-Wc)/Ds (ft3) 0.0502

MOISTURE CONTENT IN THE FIELD

Can No. #22 #21
Weight of can + moist soil, W6 (g) 303.70 316.4
Weight of can + dry soil, W8 (g) 267.30 276.00
Weight of can, W4 (g) 86.20 89.20
w(%) = (W6-W8)/(W8-W4)*100 20.1 21.6
20.9

WET UNIT WEIGHT OF SOIL IN FIELD

Weight of the wet soil taken from the test hole, Ws

Weight of can + moist soil, W6 (lb) 5.000
Weight of can, W4 (lb)
D1 = (W6-W4)/V = Ws/V = (lb/ft 3) 99.58

DRY UNIT WEIGHT IN THE FIELD

D = D1/(1 + w%/100) = (lb/ft 3) 82.39

% COMPACTATION
D/D proctor*100 97 %

Prepared by: L. King O.

Checked by: L. King O. Proctor (Standard) ASTM D-698
File: Densidad de Campo 85.00 Dry density (pcf)
Date: 26-Jul-14 18.0 Optimum water content (%)

Resumen para uso Académico; Ing. Luis L. King O. Page 20

V. Referencias Bibliográficas

Bowles J. E. (1999). Manual de Laboratorio de Suelos en Ingeniería Civil.

McGRAW-HILL, Colombia, Bogotá.
Normas Internacionales ASTM: American Society for Testing and Materials.
Fundamentos de la Mecánica de Suelos. Tercera Edición, Editorial Limusa, S.A.,
México, D.F.
Web Sites: www.google.com

Resumen para uso Académico; Ing. Luis L. King O. Page 21
