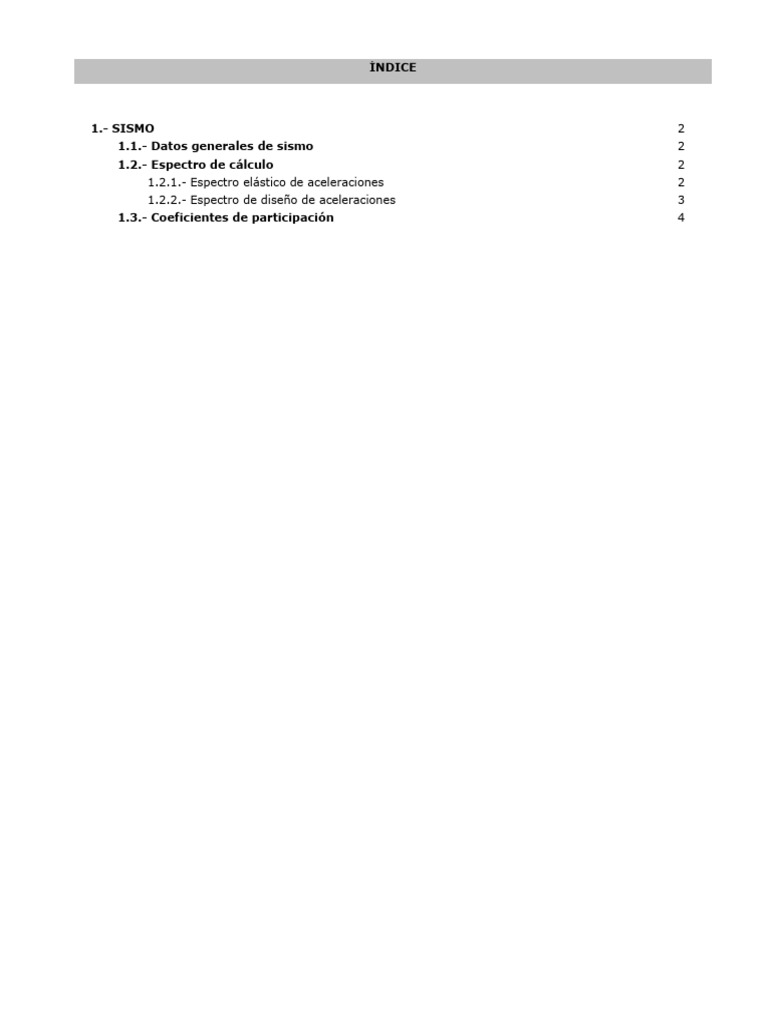

ÍNDICE
1.- SISMO 2
1.1.- Datos generales de sismo 2
1.2.- Espectro de cálculo 2
1.2.1.- Espectro elástico de aceleraciones 2
1.2.2.- Espectro de diseño de aceleraciones 3
1.3.- Coeficientes de participación 4
Galpón Estándar 1 Fecha: 22/05/23
1.- SISMO
Norma utilizada: NCh433.Of1996 Mod.2009 (Dº nº61, de 2011)
Norma Chilena Oficial
Diseño Sísmico de Edificios
(Incluye modificaciones del decreto nº 61 (V. y U.) de 2011)
Método de cálculo: Análisis modal espectral (NCh433.Of1996 Mod.2009 (Dº nº61, de 2011), 6.3)
1.1.- Datos generales de sismo
Caracterización del emplazamiento
Zona sísmica (NCh433.Of1996 Mod.2009, 4.1): 2
Clase de suelo (Dº nº61 de 2011, Artículo 6): B
Sistema estructural
R0X: Factor de modificación de respuesta (X) (NCh433.Of1996 Mod.2009, 5.7) R0X : 11.00
R0Y: Factor de modificación de respuesta (Y) (NCh433.Of1996 Mod.2009, 5.7) R0Y : 11.00
Categoría del edificio (NCh433.Of1996 Mod.2009, 4.3): Categoría I
Parámetros de cálculo
Número de modos de vibración que intervienen en el análisis: Según norma
Fracción de sobrecarga de uso : 0.50
Fracción de sobrecarga de nieve : 0.50
Factor multiplicador del espectro : 1.00
Se realiza análisis de los efectos de 2º orden
Valor para multiplicar los desplazamientos 1.00
Direcciones de análisis
Acción sísmica según X
Acción sísmica según Y
1.2.- Espectro de cálculo
Página 2
Galpón Estándar 1 Fecha: 22/05/23
1.2.1.- Espectro elástico de aceleraciones
[Link]ón:
Sae =
Donde es el factor de amplificación, de acuerdo a la
expresión:
El valor máximo de las ordenadas espectrales es 0.841 g.
NCh433.Of1996 Mod.2009 (Dº nº61, de 2011) (Artículo 12)
Parámetros necesarios para la definición del espectro
A0: Aceleración efectiva (NCh433.Of1996 Mod.2009, Tabla 6.2) A0 : 0.30 g
Zona sísmica (NCh433.Of1996 Mod.2009, 4.1): 2
S: Parámetro que interviene en la obtención del espectro de diseño y que depende del tipo de
suelo (Dº nº61 de 2011, Tabla 6.3) S : 1.00
Clase de suelo (Dº nº61 de 2011, Artículo 6): B
: Factor de amplificación (Dº nº61 de 2011, Artículo 12.2)
p: Parámetro que interviene en la obtención del espectro de diseño y que depende del tipo de
suelo (Dº nº61 de 2011, Artículo 12.3) p : 1.50
=
T0: Parámetro que interviene en la obtención del espectro de diseño y que depende del tipo
de suelo (Dº nº61 de 2011, Artículo 12.3) T0 : 0.30 s
Clase de suelo (Dº nº61 de 2011, Artículo 6): B
1+
1.2.2.- Espectro de diseño de aceleraciones
El espectro de diseño sísmico se obtiene reduciendo el espectro elástico por el coeficiente
(R*/I) correspondiente a cada dirección de análisis.
Página 3
Galpón Estándar 1 Fecha: 22/05/23
R*X/I: Coeficiente de reducción (X) R*X/I : 14.13
R*Y/I: Coeficiente de reducción (Y) R*Y/I : 7.38
Factor de reducción (NCh433.Of1996 Mod.2009, [Link])
Donde:
R*X: Factor de reducción de la aceleración (X) R*X : 8.48
R*Y: Factor de reducción de la aceleración (Y) R*Y : 4.43
T*X: Periodo del modo con mayor masa traslacional equivalente (X) T*X : 0.70 s
T*Y: Periodo del modo con mayor masa traslacional equivalente (Y) T*Y : 0.15 s
R* = 1 +
R0X: Factor de modificación de respuesta (X) (NCh433.Of1996 Mod.2009, 5.7) R0X : 11.00
R0Y: Factor de modificación de respuesta (Y) (NCh433.Of1996 Mod.2009, 5.7) R0Y : 11.00
T0: Parámetro que interviene en la obtención del espectro de diseño y que depende
del tipo de suelo (Dº nº61 de 2011, Artículo 12.3) T0 : 0.30 s
Clase de suelo (Dº nº61 de 2011, Artículo 6): B
Coeficiente de importancia
I: Coeficiente de importancia (NCh433.Of1996 Mod.2009, Tabla 6.1) I : 0.60
Categoría del edificio (NCh433.Of1996 Mod.2009, 4.3): Categoría I
NCh433.Of1996 Mod.2009 (Dº nº61, de 2011) (Artículo 12)
Espectro de diseño según X Espectro de diseño según Y
1.3.- Coeficientes de participación
Modo T Lx Ly Mx My Hipótesis X(1) Hipótesis Y(1)
Página 4
Galpón Estándar 1 Fecha: 22/05/23
Modo T Lx Ly Mx My Hipótesis X(1) Hipótesis Y(1)
R = 14.13 R = 7.38
Modo 1 0.700 1 0 99.84 % 0% A = 0.259 m/s² A = 0.496 m/s²
D = 3.2159 mm D = 6.15563 mm
R = 14.13 R = 7.38
Modo 2 0.295 0.9991 0.0415 0.16 % 0% A = 0.574 m/s² A = 1.098 m/s²
D = 1.26436 mm D = 2.42015 mm
R = 14.13 R = 7.38
Modo 3 0.149 0 1 0% 88.45 % A = 0.478 m/s² A = 0.916 m/s²
D = 0.27052 mm D = 0.51782 mm
R = 14.13 R = 7.38
Modo 4 0.148 0.0135 0.9999 0% 0.37 % A = 0.475 m/s² A = 0.909 m/s²
D = 0.26233 mm D = 0.50214 mm
R = 14.13 R = 7.38
Modo 5 0.116 0.001 1 0% 10.8 % A = 0.409 m/s² A = 0.783 m/s²
D = 0.13978 mm D = 0.26756 mm
Total 100 % 99.62 %
T: Periodo de vibración en segundos.
Lx, Ly: Coeficientes de participación normalizados en cada dirección del análisis.
Mx, My: Porcentaje de masa desplazada por cada modo en cada dirección del análisis.
R: Relación entre la aceleración de cálculo usando la ductilidad asignada a la estructura y la aceleración de
cálculo obtenida sin ductilidad.
A: Aceleración de cálculo, incluyendo la ductilidad.
D: Coeficiente del modo. Equivale al desplazamiento máximo del grado de libertad dinámico.
Representación de los periodos modales
Espectro de diseño según X Espectro de diseño según Y
Se representa el rango de periodos abarcado por los modos estudiados, con indicación de los modos en los que
se desplaza más del 30% de la masa:
Página 5
Galpón Estándar 1 Fecha: 22/05/23
Hipótesis Sismo X1 Hipótesis Sismo Y1
Hipótesis T A Hipótesis T A
modal (s) (g) modal (s) (g)
Modo 1 0.700 0.026 Modo 3 0.149 0.093
