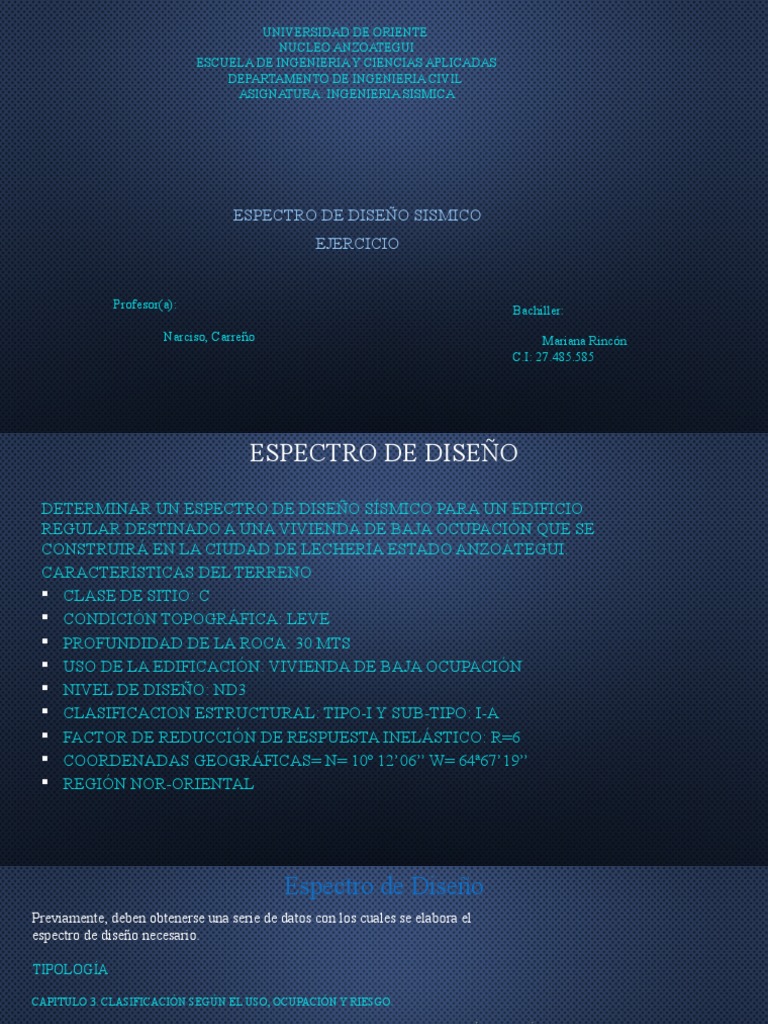

UNIVERSIDAD DE ORIENTE

NUCLEO ANZOATEGUI
ESCUELA DE INGENIERIA Y CIENCIAS APLICADAS
DEPARTAMENTO DE INGENIERIA CIVIL
ASIGNATURA: INGENIERIA SISMICA

ESPECTRO DE DISEÑO SISMICO

EJERCICIO

Profesor(a): Bachiller:

Narciso, Carreño Mariana Rincón

C.I: 27.485.585
 ESPECTRO DE DISEÑO

DETERMINAR UN ESPECTRO DE DISEÑO SÍSMICO PARA UN EDIFICIO

REGULAR DESTINADO A UNA VIVIENDA DE BAJA OCUPACIÓN QUE SE
CONSTRUIRÁ EN LA CIUDAD DE LECHERÍA ESTADO ANZOÁTEGUI.
CARACTERÍSTICAS DEL TERRENO
 CLASE DE SITIO: C
 CONDICIÓN TOPOGRÁFICA: LEVE
 PROFUNDIDAD DE LA ROCA: 30 MTS
 USO DE LA EDIFICACIÓN: VIVIENDA DE BAJA OCUPACIÓN
 NIVEL DE DISEÑO: ND3
 CLASIFICACION ESTRUCTURAL: TIPO-I Y SUB-TIPO: I-A
 FACTOR DE REDUCCIÓN DE RESPUESTA INELÁSTICO: R=6
 COORDENADAS GEOGRÁFICAS= N= 10º 12’06’’ W= 64ª67’19’’
 REGIÓN NOR-ORIENTAL
 Espectro de Diseño
Previamente, deben obtenerse una serie de datos con los cuales se elabora el
espectro de diseño necesario.

TIPOLOGÍA

CAPITULO 3. CLASIFICACIÓN SEGÚN EL USO, OCUPACIÓN Y RIESGO.

GRUPOS DE IMPORTANCIA (DE ACUERDO A LA PRESENTE NORMA, LA CONSTRUCCIÓN DEBERÁ QUEDAR CLASIFICADA EN UNO DE LOS
GRUPOS QUE SE DEFINEN)

3.3 Factor de importancia (para el sismo de diseño) (α)

Este factor se aplicará en la construcción de los espectros de respuesta, como se indica en el capítulo 7.

TABLA 6. Factor de importancia y periodos medios de retorno para el

sismo frecuente
TABLA 4. Factor de importancia y periodos medios de retorno para el TABLA 5. Factor de importancia y periodos medios de retorno para el
sismo de diseño sismo extremo

Grupo de Importancia: Grupo: B2

Factores de Importancia:
α=1.0 Para sismo de diseño.
αE =2.2 Para sismo extremo.
αF=“N/A” Para sismo frecuente.
 Espectro de Diseño
CLASIFICACIÓN SEGÚN SU NIVEL DE DISEÑO.

A sub A: Medida de la intensidad sísmica del sitio esperada para el grupo de importancia de la construcción
que incorpora los efectos de sitio, expresada como coeficiente de la aceleración del terreno.

Nivel de diseño: N3
 Espectro de Diseño
CAPITULO 4. PARÁMETROS SÍSMICOS BÁSICOS (FIGURAS. 4.2 Y 4.3)

Para incorporar la amenaza sísmica en un sitio:

a) cada lugar del país queda caracterizado, según el punto 4.2, por los tres parámetros sísmicos básicos A0, A1 y TL que se dan en
los mapas de amenaza sísmica contenidos en este capítulo.
A0≔0.18.
A0 = coeficiente de la aceleración horizontal del terreno en la clase de sitio referencial para un periodo medio de retorno de 475
años.

A1 = coeficiente de aceleración espectral horizontal para periodo estructural de 1 segundo en la clase de sitio referencial, para
coeficiente de amortiguamiento de 5% y un periodo medio de covenin 1756-1:2019 41 retorno de 475 años.

TL = período de transición entre periodos intermedios y periodos largos del espectro elástico de respuesta horizontal, en la clase de
sitio referencial para coeficiente de amortiguamiento de 5% y un periodo medio de retorno de 475 años.

b) la clase de sitio referencial es la clase de sitio c con vs30 = 500 m/s, profundidad de 30 metros del basamento rocoso y condición
topográfica leve (ver 5.2 y tabla 7).
A1≔0.18
c) para cada parámetro sísmico básico, en el lugar geográfico del proyecto se seleccionará el mayor valor dado por las curvas
adyacentes al lugar en el mapa correspondiente o bien se interpolará entre ellas.

TODOS LOS PARAMETROS ANTES MENCIONADOS OBEDECEN AL LUGAR GEOGRAFICO

DEFINIDO POR LAS SIGUIENTES COORDENADAS EN GRADOS:

ANZOATEGUI, LECHERIA LATITUD 10º12’06,3’’ N Y LONGITUD 64º67’19,8’’ W

TL≔3.9 s
 Espectro de Diseño
CAPITULO 5. Caracterización del sitio

5.2.1. Clase de sitio (por medio de perfiles geotécnicos)

CLASE DE SITIO: C
CONDICIÓN TOPOGRÁFICA: LEVE

se utilizará la velocidad de las ondas de

corte (Vs), estableciendo la velocidad
promedio en los 30 metros superiores (Vs30).
Su valor debe determinarse mediante
medición directa o aproximación de acuerdo
con 5.3.
 Espectro de Diseño
PROFUNDIDAD AL BASAMENTO ROCOSO (H)

la profundidad al basamento h se puede establecer mediante alguno de los procedimientos

indicados a continuación; según su grado de precisión, debe asumirse una cota
conservadora de h (m):

a) mediciones geofísicas, debidamente calibradas.

b) definición en estudios de microzonificación sísmica avalados.

c) a partir de información geológica disponible, considerando las incertidumbres presentes

para estimar el mayor valor probable de h.

d) definición de un valor apropiadamente conservador de h, en ausencia de información

DE ACUERDO, A LA INFORMACIÓN SUMINISTRADA EN EL ESTUDIO GEOTÉCNICO, LA PROFUNDIDAD AL

BASAMENTO ROCOSO QUEDA DEFINIDA DE LA SIGUIENTE MANERA:

PROFUNDIDAD AL BASAMENTO ROCOSO:

H≔30 M
 5.4 FACTORES DE SITIO

α x A0= 1,00 x 0,18= 0,18 ≈ 0,2 ; α x A1= 1,00 x 0,18= 0,18 ≈ 0,2
FCD =1.20 Factor de clase de sitio para periodos largos.
FACTORES DE SITIO: FTA =1.00 Factor de condición topográfica para periodos cortos.
FTV =1.00 Factor de condición topográfica para periodos intermedios.
αA0=0.2 Para sismo de diseño. αA1=0.2 Para sismo de diseño. FTD =1.00 Factor de condición topográfica para periodos largos.
FHA =1.00 Factor de profundidad del basamento rocoso para periodos cortos.
FCA = 1.25 Factor de clase de sitio para periodos cortos. (Sismo de FHV =1.00 Factor de profundidad del basamento rocoso para periodos intermedios.
diseño). FHD =1.00 Factor de profundidad del basamento rocoso para periodos largos.
FCV =1.4 Factor de clase de sitio para periodos intermedios. (Sismo de
diseño).
 Espectro de Diseño
CLASIFICACIÓN SEGÚN EL TIPO ESTRUCTURAL

PARA CADA DIRECCIÓN DEL ANÁLISIS EL SISTEMA SISMORRESISTENTE DEBERÁ SER CLASIFICADO EN UNO O MÁS
DE LOS CUATRO TIPOS ESTRUCTURALES.
TIPO ESTRUCTURAL POR CADA DIRECCIÓN:
- TIPO I TEX: I-A/PÓRTICOS DE CONCRETO ARMADO.
- TIPO II TEY: I-A/PÓRTICOS DE CONCRETO ARMADO.
- TIPO III
- TIPO IV

De acuerdo a sus características. los tipos estructurales se dividen en subtipos que pueden tener distintos niveles de diseño ND

CLASIFICACIÓN SEGÚN LA REGULARIDAD

toda construcción será clasificada como regular o irregular, en cada una de sus direcciones de análisis.

construcción regular: se considera regular la construcción que no presente ninguna de las irregularidades descritas en la norma.

irregularidades verticales:

a) entrepiso blando REGULARIDAD POR CADA DIRECCIÓN:

b) entrepiso débil ESTRUCTURA (X): REGULAR
c) distribución irregular de masas de uno de los pisos contiguos [….] ESTRUCTURA (Y): REGULAR
 Espectro de Diseño
CAPITULO 6. FACTORES DE DESEMPEÑO ESTRUCTURAL Y LIMITACIONES DE
ALTURA

FACTOR DE REDUCCIÓN DE RESPUESTA (R)

FACTOR DE REDUNDANCIA (Ρ)

6.4 FACTOR DE IRREGULARIDAD (FI) Ρ = Factor de Reducción

R= 6
Sistema Estructural (x): Posee al menos tres planos sismorresistentes,
al menos tres vanos
Sistema Estructural (y): Posee al menos tres planos sismorresistentes,
al menos tres vanos

ρx=1.0 ρy=1.0 ρ≔ max (ρx , ρy )=1.00

TIPO DE IRREGULARIDAD: NINGUNA.

FI = Factor de Irregularidad
CLASIFICACION: NINGUNA.
6.4-c Si la construcción no tiene ninguna irregularidades DESCRIPCION: REGULAR.
indicadas en la tabla 14, el valor de FI es igual a UNO
FIx=1.00 FIy=1.00 FI≔maX (FIx ,FIy) =1.00
 Espectro de Diseño
6.2.2 MATERIAL (TABLAS 15 Y 16)

FACTOR DE SOBRERRESISTENCIA (SECC. 6.5)

LOS VALORES ΩO DE SE PRESENTAN EN LA TABLA 15, DE LA NORMA COVENIN, PARA CADA O
SUBTIPO ESTRUCTURAL Y MATERIAL EMPLEADO.

FACTOR DE SOBRERRESISTENCIA:
ΩOX=3.0 ΩOY=3.0 ΩO=3.0

FACTOR DE AMPLIFICACIÓN DE DESPLAZAMIENTO (SECC. 6.6)

EN LA TABLA 15, DE LA NORMA COVENIN, SE PRESENTA EL FACTOR DE AMPLIFICACIÓN DEL

DESPLAZAMIENTO ELÁSTICO (CD) UTILIZADO EN EL CAPÍTULO 10, DE LA NORMA COVENIN, PARA
D DETERMINAR EL DESPLAZAMIENTO LATERAL TOTAL EN CADA NIVEL Y LA DERIVA LATERAL
TOTAL EN CADA ENTREPISO DE LA ESTRUCTURA

FACTOR DE AMPLIFICACIÓN DE DESPLAZAMIENTO POR CADA DIRECCIÓN:

CDX=4.25 CDY=4.25 CD=4.25
Material/Norma (ver 6.2.2) Tabla 15: TIPO A (construcciones de
Concreto, Acero y Mixtas).

Nivel de diseño: ND3

AA= FA x α x A0 = (1,25 * 1,00 * 0,18) = 0,225

FA= FCA x FHA x FTA = (1,25*1,00*1,00) =1,2500

-FCA= 1,25
-FHA= 1,00
-FTA= 1,00
-α= 1,00
-A0= 0,18
Escoger la categoría según el valor de AA

AA > 0,2

Escoger numero de diseño permitidos según la tabla 16.

SL = Sin Limite; np = no permitido.

Nivel de diseño: ND3

FD= FCD x FHD x FTD = (1,20*1,00*1,00) =1,2000
AV= FV x α x A1 = (1,4 * 1,00 * 0,18) = 0,2520
-FCD= 1,20
FV= FCV x FHV x FTV = (1,4*1,00*1,00) =1,4000 -FHD= 1,00
-FTD= 1,00
-FCV= 1,4 -FHV= 1,00 -FTV= 1,00 -α= 1,00 -A1= 0,18
Valor de Beta para amortiguamiento 5% Según la norma

β = 2,4

TA esta acotado según la formula (7.14)

0,02s ≤ TA ≤ 0,05s

TA = 0,20 * 0,11667 => TA= 0,02333

TB= 0,25 * 0,46667 => TB= 0,11667

TC= 1/24 x AV/AA = 1/24 * 0,2520/0,225

TC= 0,46667

TD= 3,9 * 1,20/1,40

TD= 3,34286

Coeficiente de la rama espectral para periodos largos. Dado en la

tabla 17.

q= 1,70000

R= 6 T+ = 0,40000
 Espectro de Diseño
ESPECTRO DE RESPUESTA INELASTICA: EL ESPECTRO DE RESPUESTA ELÁSTICA PARA CUALQUIER COEFICIENTE DE
AMORTIGUAMIENTO ASOCIADO A UNA COMPONENTE HORIZONTAL DEL MOVIMIENTO SÍSMICO SE DEFINE POR:

= 1*1* ((2,4*0,225)/6) = 0,09000 ρ= 1

FI= 1
β= 2,4
= 1*1*0,225 = 0,22500 AA= 0,225
R= 6

0,22500
𝐴𝑑 ( 𝑇 ) = =0,15000
1,5

𝐴𝑑 ( 𝑇 ) =0,22500 ∗[
1
+ (
0,10 − 0,02333
1,5 0,40000 − 0,02333
∗ )(
2,4
6
−
1
1,5 )
]=0,13779

𝐴𝑑 ( 𝑇 ) =0,09000 ∗ ( 0,50)
0,46667
=0,08400
TA= 0,02333
TB= 0,11667
TC= 0,46667
TD=3,34286
T+=0,40000
R= 6
R= 6 Grupo de Diseño Factores de importancia según el tipo de sismo
Grupo Dis B2 Sis-Dis(α)= 1.00 Sis-Extr(αE)= 2.20 Sis-Frec(αF)= 0.00
T Ad(T)

0,00 0,15000

0,10 0,13779
0.16000 Valores Curva Espectral Inelastica Ad(T)
0,20 0,12186
Ad(T)
0,30 0,10593 0.14000

0,40 0,09000
0.12000
0,50 0,08400

0,60 0,07000 Periodo

0.10000
0,70 0,06000

0,80 0,05250 0.08000

0,90 0,04667
0.06000
1,00 0,04200

1,10 0,03818 0.04000

1,20 0,03500

1,30 0,03231 0.02000

1,40 0,03000
-
1,50 0,02800 0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 1.10 1.20 1.30 1.40 1.50

Aceleracion (seg)
 Espectro de Diseño
ESPECTRO DE RESPUESTA ELÁSTICA: EL ESPECTRO DE RESPUESTA ELÁSTICA PARA CUALQUIER COEFICIENTE DE
AMORTIGUAMIENTO ASOCIADO A UNA COMPONENTE HORIZONTAL DEL MOVIMIENTO SÍSMICO SE DEFINE POR:

= 2,4 * 0,225 = 0,54000

𝐴 ( 𝑇 )=0,22500

𝐴 ( 𝑇 )= 0,22500 ∗[1+ ( 0,10− 0,02333

0,11667 − 0,02333 )
∗ ( 2,4 − 1 ) ]=0,48374

𝐴𝑑 ( 𝑇 ) =0,54000 ∗ ( 0,50)
0,46667
=0,50400

TA= 0,02333
TB= 0,11667
TC= 0,46667
TD=3,34286
T+=0,40000
R= 6
AA=0,225
R= 6 Grupo de Diseño Factores de importancia según el tipo de sismo
Grupo Dis B2 Sis-Dis(α)= 1.00 Sis-Extr(αE)= 2.20 Sis-Frec(αF)= 0.00
T A(T)

0,00 0,22500

0,10 0,48374
Valores curva espectral elastica A(T)
0,20 0,54000
0.60000 A(T)
0,30 0,54000

0,40 0,54000
0.50000
0,50 0,50400

0,60 0,42000
0.40000
0,70 0,36000
PERIODO
0,80 0,31500
0.30000
0,90 0,28000

1,00 0,25200
0.20000
1,10 0,22909

1,20 0,08909
0.10000
1,30 0,03198

1,40 0,01066
0.00000
1,50 0,00332 0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 1.10 1.20 1.30 1.40 1.50

ACELERACION (seg)
