(tipo de mando)

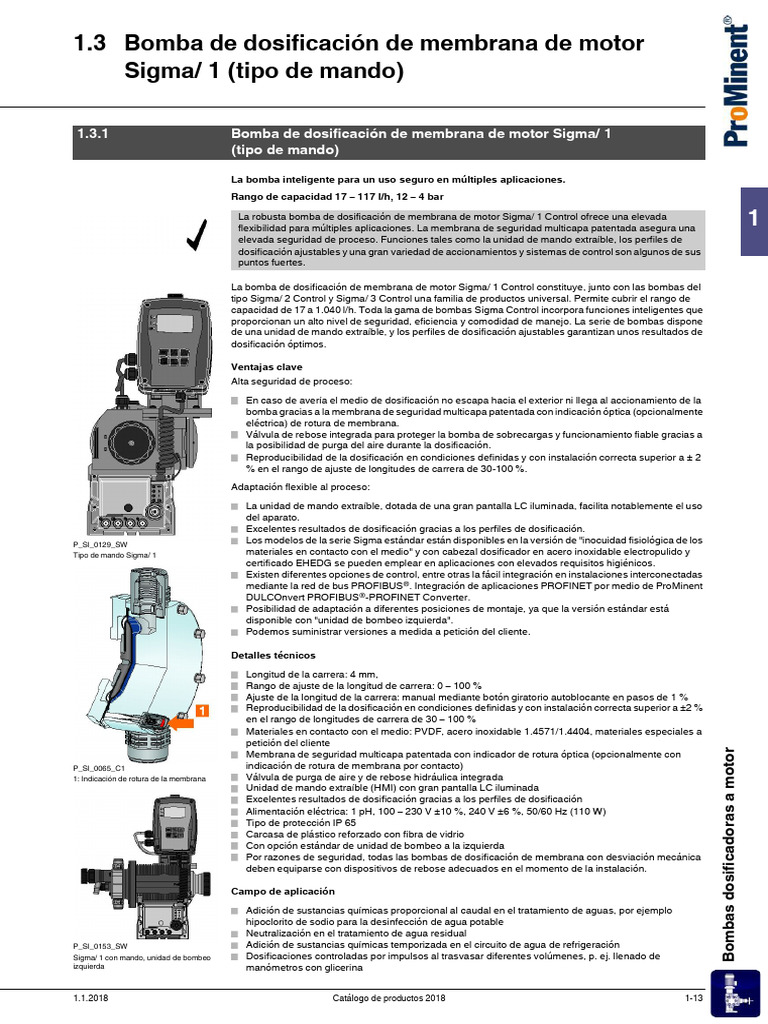

La robusta bomba de dosificación de membrana de motor Sigma/ 1 Control ofrece una elevada
flexibilidad para múltiples aplicaciones. La membrana de seguridad multicapa patentada asegura una
1
elevada seguridad de proceso. Funciones tales como la unidad de mando extraíble, los perfiles de
dosificación ajustables y una gran variedad de accionamientos y sistemas de control son algunos de sus
puntos fuertes.
La bomba de dosificación de membrana de motor Sigma/ 1 Control constituye, junto con las bombas del
tipo Sigma/ 2 Control y Sigma/ 3 Control una familia de productos universal. Permite cubrir el rango de
capacidad de 17 a 1.040 l/h. Toda la gama de bombas Sigma Control incorpora funciones inteligentes que
proporcionan un alto nivel de seguridad, eficiencia y comodidad de manejo. La serie de bombas dispone
de una unidad de mando extraíble, y los perfiles de dosificación ajustables garantizan unos resultados de
dosificación óptimos.
Ventajas clave
Alta seguridad de proceso:
En caso de avería el medio de dosificación no escapa hacia el exterior ni llega al accionamiento de la
bomba gracias a la membrana de seguridad multicapa patentada con indicación óptica (opcionalmente
eléctrica) de rotura de membrana.
Válvula de rebose integrada para proteger la bomba de sobrecargas y funcionamiento fiable gracias a
la posibilidad de purga del aire durante la dosificación.
Reproducibilidad de la dosificación en condiciones definidas y con instalación correcta superior a ± 2
% en el rango de ajuste de longitudes de carrera de 30-100 %.
Adaptación flexible al proceso:
La unidad de mando extraíble, dotada de una gran pantalla LC iluminada, facilita notablemente el uso
del aparato.
Excelentes resultados de dosificación gracias a los perfiles de dosificación.
P_SI_0129_SW Los modelos de la serie Sigma estándar están disponibles en la versión de "inocuidad fisiológica de los
Tipo de mando Sigma/ 1 materiales en contacto con el medio" y con cabezal dosificador en acero inoxidable electropulido y
certificado EHEDG se pueden emplear en aplicaciones con elevados requisitos higiénicos.
Existen diferentes opciones de control, entre otras la fácil integración en instalaciones interconectadas
mediante la red de bus PROFIBUS®. Integración de aplicaciones PROFINET por medio de ProMinent
DULCOnvert PROFIBUS®-PROFINET Converter.
Posibilidad de adaptación a diferentes posiciones de montaje, ya que la versión estándar está
disponible con "unidad de bombeo izquierda".
Podemos suministrar versiones a medida a petición del cliente.
Detalles técnicos
Longitud de la carrera: 4 mm,
Rango de ajuste de la longitud de carrera: 0 100 %
Ajuste de la longitud de la carrera: manual mediante botón giratorio autoblocante en pasos de 1 %
Reproducibilidad de la dosificación en condiciones definidas y con instalación correcta superior a ±2 %
en el rango de longitudes de carrera de 30 100 %
Materiales en contacto con el medio: PVDF, acero inoxidable 1.4571/1.4404, materiales especiales a
petición del cliente
Membrana de seguridad multicapa patentada con indicador de rotura óptica (opcionalmente con
Bombas dosificadoras a motor
Campo de aplicación
Adición de sustancias químicas proporcional al caudal en el tratamiento de aguas, por ejemplo
hipoclorito de sodio para la desinfección de agua potable
Neutralización en el tratamiento de agua residual
P_SI_0153_SW Adición de sustancias químicas temporizada en el circuito de agua de refrigeración
Sigma/ 1 con mando, unidad de bombeo Dosificaciones controladas por impulsos al trasvasar diferentes volúmenes, p. ej. llenado de
izquierda manómetros con glicerina
Perfiles de dosificación
P_SI_0099_SW3
Los perfiles de dosificación hacen posible un resultado de dosificación óptimo adaptando el
comportamiento de la bomba de dosificación a las sustancias químicas o a la aplicación.
El movimiento de carrera del elemento de desplazamiento se registra y regula continuamente para adaptar
la velocidad al perfil de dosificación. La bomba puede funcionar en funcionamiento normal (esquema 1),
con carrera de impulsión optimizada (esquema 2) o con carrera de aspiración optimizada (esquema 3). Se
presentan esquemáticamente los tres perfiles de dosificación habituales con la curva temporal.
En el funcionamiento normal (estándar), la curva temporal de la carrera de aspiración y de la de impulsión
son parecidas (esquema 1). En el modo con carrera de impulsión optimizada (esquema 2), la carrera de
impulsión se alarga, mientras que la carrera de aspiración se efectúa lo más rápido posible. Esta
configuración es adecuada, por ejemplo, para las aplicaciones que requieran unas proporciones de
mezcla óptimas y una adición de sustancias químicas lo más continua posible.
En el modo con carrera de aspiración optimizada (esquema 3), la carrera de aspiración se hace durar el
mayor tiempo posible, lo que hace posible una dosificación exacta y sin complicaciones de medios
viscosos y gasificantes. Esta configuración también se debería utilizar para minimizar el valor NPSH.
P_SI_0153_SW
Sigma/ 1 con mando, unidad de bombeo
izquierda
Datos técnicos
Tipo S1Cb Capacidad de la Número de Capacidad de la Altura de Presión máx. Conexión Peso
bomba a impulsos a bomba a succión admitida en succión / bomba
contrapresión máx. contrapresión contrapresión máx. aspirac. impulsión
máx.
12017 PVT
bar
10
l/h
21
ml/Imp
3,8
Imp/min
90
psi
145
gph (US)
5,5
m.c.a.
7
bar
1
GDN
3/410
kg
9
1
12017 SST 12 21 3,8 90 174 5,5 7 1 3/410 12
12035 PVT 10 42 4,0 170 145 11,1 7 1 3/410 9
12035 SST 12 42 4,0 170 174 11,1 7 1 3/410 12
10050 PVT 10 49 4,0 200 145 12,9 7 1 3/410 9
10050 SST 10 49 4,0 200 145 12,9 7 1 3/410 12
10022 PVT 10 27 5,0 90 145 7,1 6 1 3/410 9
10022 SST 10 27 5,0 90 145 7,1 6 1 3/410 12
10044 PVT 10 53 5,1 170 145 14,0 6 1 3/410 9
10044 SST 10 53 5,1 170 145 14,0 6 1 3/410 12
07065 PVT 7 63 5,2 200 102 16,6 6 1 3/410 9
07065 SST 7 63 5,2 200 102 16,6 6 1 3/410 12
07042 PVT 7 52 9,5 90 102 13,7 3 1 115 10
07042 SST 7 52 9,5 90 102 13,7 3 1 115 14
04084 PVT 4 101 9,7 170 58 26,7 3 1 115 10
04084 SST 4 101 9,7 170 58 26,7 3 1 115 14
04120 PVT 4 117 9,7 200 58 30,9 3 1 115 10
04120 SST 4 117 9,7 200 58 30,9 3 1 115 14
Según la norma de diseño ecológico 2009/125/CE, los motores con menos de 0,75 kW y los motores
diseñados para funcionamiento con regulación de las revoluciones no están sujetos a la norma IE3.
Bombas dosificadoras a motor
1 10050 10 49 07065 7
Material del cabezal dosificador
63 04120 4 117
1.3.2 Recambios
El juego de recambios incluye por lo general las piezas de desgaste de las unidades de bombeo.
Volumen de suministro de la versión de material PVT:
1 membrana de dosificación
2 válvulas completas
2 bolas de válvula
2 asientos de bola
1
4 anillos de junta perfilada
1 juego de juntas elastoméricas (EPDM, FKM-B)
FM 50 - DN 10 SST 1010554
FM 50 - DN 10 SST con 2 juegos de válvulas 1010555
N.º de
referencia
FM 50 (tipo 12017; 12035; 10050) 1030114
FM 65 (tipo 10022; 10044; 07065) 1030115
FM 120 (tipo 07042; 04084; 04120) 1035828
N.º de
referencia
Sigma/ 1 FM 50 (12017; 12035; 10050) 1010279
Sigma/ 1 FM 65 (10022; 10044; 07065) 1010282
Sigma/ 1 FM 120 (07042; 04084; 04120) 1010285
Cubierta protectora
Protección contra la suciedad de la unidad de mando (HMI) de las bombas de dosificación Sigma,
fabricada en caucho silicónico. Para bombas Sigma, tipos de mando S1Cb, S2Cb y S3Cb.
N.º de
referencia
Cubierta protectora para unidad de mando (S1Cb, S2Cb, S3Cb) 1036724
Soporte mural
Soporte mural con palanca de mando para fijar la unidad de mando (HMI) en la pared sin emplear material
de fijación. Para bombas Sigma, tipos de mando S1Cb, S2Cb y S3Cb.
N.º de
referencia
Soporte mural para unidad de mando (S1Cb, S2Cb, S3Cb) 1036683
N.º de
referencia
Cable de conexión - CAN M12 5 polos 1 m 1022139
Cable de conexión - CAN M12 5 polos 2 m 1022140
Cable de conexión - CAN M12 5 polos 5 m 1022141
Cable de conexión - CAN M12, 5 polos 10 m* 1046383
N.º de
referencia
Bombas dosificadoras a motor
Accesorios
Válvulas de Pie ver pág. 1-47
Válvulas de Inyección ver pág. 1-50
Conectores, juntas, mangueras ver pág. 1-76
Lanzas de aspiración/conjuntos de aspiración ver pág. 1-65
Recambios
Las robustas bombas de dosificación de membrana de motor como la Sigma/ 2 Basis garantizan una
La bomba de dosificación de membrana de motor Sigma/ 2 constituye, junto con las bombas del tipo
Sigma/ 1 y Sigma/ 3 una familia de productos universal. Permite cubrir el rango de capacidad de 17 a
1.030 l/h, con un concepto de manejo, de control, y de gestión de recambios homogéneo. Disponemos de
una gran variedad de accionamientos también para el uso en zonas Exe y Exde con homologación ATEX.
Ventajas clave
Alta seguridad de proceso:
La serie Sigma estándar está disponible de serie en la versión F de "inocuidad fisiológica de los
materiales en contacto con el medio".
Las bombas de dosificación con cabezal dosificador en acero inoxidable electropulido y certificado
EHEDG se pueden emplear en aplicaciones con elevados requisitos higiénicos
P_SI_0065_C1 Múltiples opciones de accionamiento también para el uso en zonas Exe y Exde y distintos modelos de
1: Indicación de rotura de la membrana brida para el uso de motores específicos del cliente
Podemos suministrar versiones a medida a petición del cliente
Detalles técnicos
Campo de aplicación
