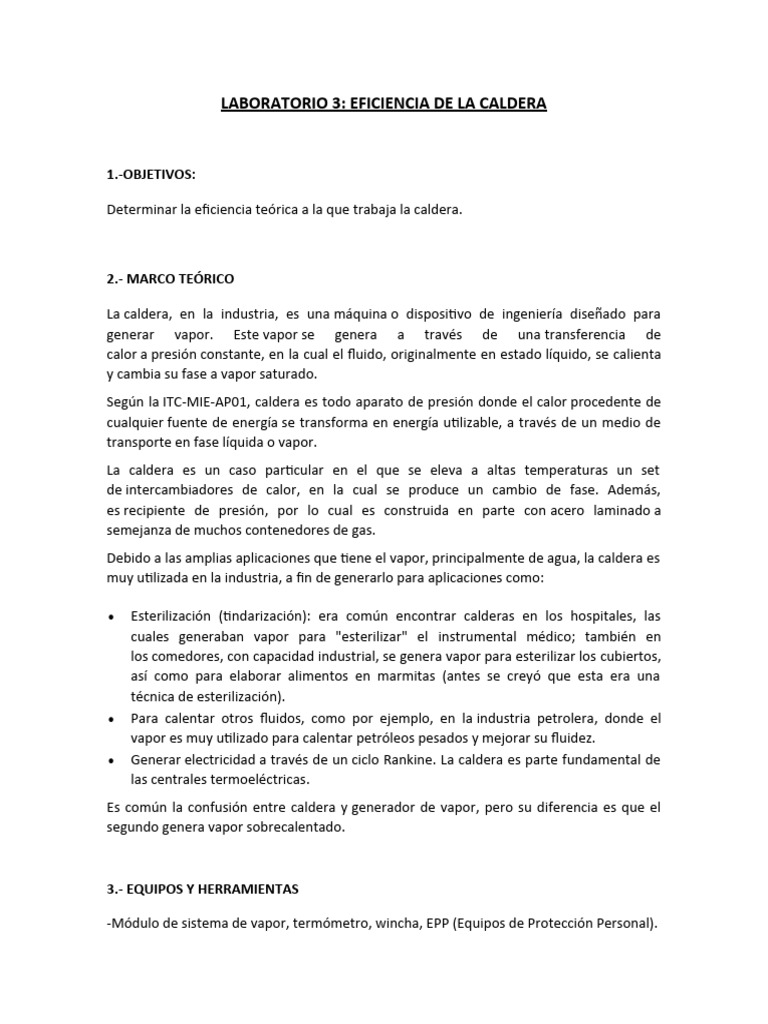

LABORATORIO 3: EFICIENCIA DE LA CALDERA

1.-OBJETIVOS:

Determinar la eficiencia teórica a la que trabaja la caldera.

2.- MARCO TEÓRICO

La caldera, en la industria, es una máquina o dispositivo de ingeniería diseñado para

generar vapor. Este vapor se genera a través de una transferencia de
calor a presión constante, en la cual el fluido, originalmente en estado líquido, se calienta
y cambia su fase a vapor saturado.
Según la ITC-MIE-AP01, caldera es todo aparato de presión donde el calor procedente de
cualquier fuente de energía se transforma en energía utilizable, a través de un medio de
transporte en fase líquida o vapor.
La caldera es un caso particular en el que se eleva a altas temperaturas un set
de intercambiadores de calor, en la cual se produce un cambio de fase. Además,
es recipiente de presión, por lo cual es construida en parte con acero laminado a
semejanza de muchos contenedores de gas.
Debido a las amplias aplicaciones que tiene el vapor, principalmente de agua, la caldera es
muy utilizada en la industria, a fin de generarlo para aplicaciones como:

 Esterilización (tindarización): era común encontrar calderas en los hospitales, las

cuales generaban vapor para "esterilizar" el instrumental médico; también en
los comedores, con capacidad industrial, se genera vapor para esterilizar los cubiertos,
así como para elaborar alimentos en marmitas (antes se creyó que esta era una
técnica de esterilización).
 Para calentar otros fluidos, como por ejemplo, en la industria petrolera, donde el
vapor es muy utilizado para calentar petróleos pesados y mejorar su fluidez.
 Generar electricidad a través de un ciclo Rankine. La caldera es parte fundamental de
las centrales termoeléctricas.
Es común la confusión entre caldera y generador de vapor, pero su diferencia es que el
segundo genera vapor sobrecalentado.

3.- EQUIPOS Y HERRAMIENTAS

-Módulo de sistema de vapor, termómetro, wincha, EPP (Equipos de Protección Personal).

4.- ANÁLISIS

Datos de Entrada:

CALDERA 10 BHP
Presión de trabajo (caldera) P 40 PSI
Variación en la altura del tanque de combustible h comb 0.071m
Diámetro del tanque de combustible Dcomb 40cm
Densidad del combustible (diesel 2) ρ 850 kg/m3
Poder calorífico del combustible PC 42300 kJ/kg
Volumen de líquido en la caldera VL 0.244 m 3
Volumen de vapor en la caldera VV 0.073 m 3
T ambiental T amb 16°C
Presión atmosférica en Arequipa Patm 78 Kpa

P|¿|=40 Psi+11.3 Psi¿

P|¿|=51.3 Psi¿

{
3
m −3 kj
v f =1.0011 x 10 , u f =585.82
51.3 Psi kg kg
3
−1 m kj
v g=5.19 x 10 ,u f =2548.86
kg kg

VL 0.2424
m L= = =242.13 kg
v f 1.0011 x 10−3
 VV 0.073
mV = = =0.141 kg
v g 5.19 x 10−1

u1=67.17  u f (T =16 ° C )

 Q H 2 O:
mV mV 0.141 kg
x= = =
mT mV + mL ( 0.141+242.3 ) kg
−4
x=5.8199∗10
−4
u2=u f + x ( ufg ) =585.82+ 5.8199∗10 (2548.86−585.52)

u2=586.66

Q H 2 O =mL ( u 2−u1 )=242.13 ¿ - 67.17 )

Q H 2 O =125787 kJ

 Qcomb :
2
V comb =A tanque∗hcomb =0.2 ∗π∗0.071m
−3 3
V comb =8.92∗10 m
−3 3 kg
mcomb=V comb∗ρ=8.92∗10 m ∗850 3
m
mcomb=7.58 kg
kJ
Q comb=mcomb∗PC =7.58 kg∗42300
kg
Qcomb=327619 kJ

 Eficiencia de la caldera:
energia util QH 2 O 125787 kJ
η= = =
energia suministrada Qcomb 327619 kJ
η=38 . 4 %

5.- CONCLUSIONES

Como resultado de este laboratorio se determino una eficiencia muy baja debido a
factores como el tiempo de calentamiento de la caldera.

Se pudo profundizar los conocimientos con respecto a las calderas aplicaciones y

eficiencia.
