DINAMO CONSULTORES

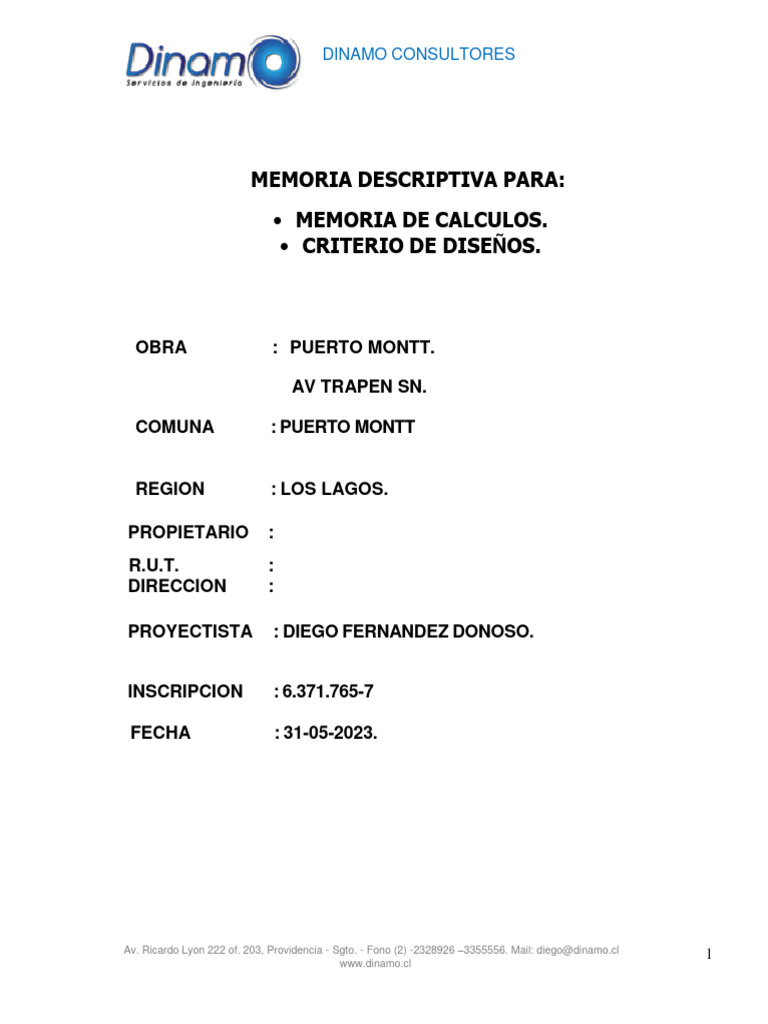

MEMORIA DESCRIPTIVA PARA:

 MEMORIA DE CALCULOS.
 CRITERIO DE DISEÑOS.

OBRA : PUERTO MONTT.

AV TRAPEN SN.

COMUNA : PUERTO MONTT

REGION : LOS LAGOS.

PROPIETARIO :
R.U.T. :
DIRECCION :

PROYECTISTA : DIEGO FERNANDEZ DONOSO.

INSCRIPCION : 6.371.765-7

FECHA : 31-05-2023.

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl 1
www.dinamo.cl
 DINAMO CONSULTORES

INDICE
I *- Memoria Descriptiva

II *- Memoria de Cálculos
*- Iluminación
*- Cálculos de demanda y alimentadores
*- Cálculos de caída de tensión

III *- Especificaciones Técnicas

1.0 *- Suministro de energía

2.0 *- Tablero General y Distribución
3.0 *- Tablero Banco de Condensadores
4.0 *- Alimentadores
5.0 *- Canalizaciones
6.0 *- Cableado de Circuitos
7.0 *- Artefactos (Interruptores y enchufes)
8.0 *- Sistema puesta a Tierra
9.0 *- Iluminación
10.0 *- Planos

V*- Pruebas, Ensayos y Recepción

11.1 *- Documentación final

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl 2
www.dinamo.cl
 DINAMO CONSULTORES

I MEMORIA DESCRIPTIVA
El Proyecto contempla, el desarrollo de las Instalaciones Eléctricas para el Proyecto
“COOLDSTORE PUERTO MONTT)”. Puerto Montt, Región de los Lagos.

Se entiende que una vez estudiadas estas especificaciones, en conocimiento del terreno y de
los reglamentos de instalaciones eléctricas de S.E.C. El contratista estará en condiciones de
interpretar en conjunto y en detalle las instalaciones por ejecutar, de tal modo que estará
obligado a entregar obras absolutamente completas, funcionando y de primera calidad las que
deberán cumplir con las normativas de la Superintendencia de Electricidad y Combustible
(S.E.C.). Las Normas a aplicar son:

- Pliegos técnicos normativos RIC-N°01 AL N°19.

Para condiciones que no se contemplen en las Normas Nacionales se podrán aplicar las
recomendaciones de:

- NEC, National Electric Code.

- NFPA, National Fire Protection Association.

Los planos indican la disposición general de la instalación, como por ejemplo: ubicación de
tableros, recorrido de alimentadores, circuitos de fuerza y alumbrado, etc.; sin embargo la
I.T.O. Podrá hacer modificaciones de forma, las cuales se indicaran en el libro de obra, antes
de la ejecución de los trabajos. No obstante Las ubicaciones definitivas de cada unode los
componentes de la instalación eléctrica deberán ser confirmadas en obra por la I.T.O.
(Inspección Técnica de Obra), a quien el contratista consultara oportunamente.

El contratista será responsable de verificar las cotas y medidas en obra, como asimismo las
condiciones que determinen los equipos que se montarán en la planta, para lo cual, los
elementos indicados en los planos se deben chequear sus ubicaciones exactas en terreno
para que su uso sea el apropiado para el cual fue diseñado.

El contratista eléctrico será responsable de la entrega de todos los trabajos eléctricos,

por lo que será el coordinar de ellos y el responsable de entregar los planos y
antecedentes a la empresa y está a la I.T.O. en el momento de la recepción.

Se recomienda revisar planos de estructuras y detalles de arquitectura durante la ejecución,

principalmente para evaluar las partidas relacionadas con trazados de bandejas porta
conductores que avanzan por los cielos, pasadas en muros, p asadas en losa, pasadas por
piso, bajadas a tableros, etc.

El contratista pondrá especial cuidado para proteger sus canalizaciones en los casos de
paralelismo y cruces con las cañerías del sistema de calefacción, agua caliente, gas y otros
servicios. Será responsable de la oportuna coordinación y entregará sus canalizaciones
terminadas a la ITO.

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl 3
www.dinamo.cl
 DINAMO CONSULTORES

Todo el material a utilizar en una obra eléctrica, tales como conductores, tuberías,
interruptores de alumbrado, enchufes, protecciones, etc., deberán ser nuevos, y de primer
uso, y de la mejor calidad que ofrezca el mercado. Su empleo no debe exceder lo estipulado
en su licencia. Debe tenerse presente que todos los materiales y equipos de una instalación
eléctrica de consumo deberán contar con la certificación establecida en la Ley y el
Reglamento, otorgado por un organismo autorizado para ello.

El contratista eléctrico deberá informar por escrito en etapa de licitación de la obra, todas
las observaciones al proyecto eléctrico (errores u omisiones) que a su juicio considere
importantes y que puedan derivar en aumentos de obra en la etapa de ejecución.

El contratista, aumentará o mejorará esos requisitos si fuera necesario; por el contrario, no

podrá disminuirlos bajo ningún concepto.

Los Planos y Especificaciones técnicas son absolutamente complementarios y basta

que un elemento o material este especificado o mencionado o descrito o dibujado,
en uno, o cualquiera, de estos documentos para que se realice su respectiva cotización.
El contratista a cargo de la obra tomando en cuenta, lo anterior, ligado a la información
entregada como antecedentes en diferentes etapas ejecutadas, deberá realizar visita
en terreno y realizar estudio metódico, de banco de transformadores existentes, para
corroborar potencias totales instaladas y disponibilidad de los mismos

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl 4
www.dinamo.cl
 DINAMO CONSULTORES

II MEMORIA DE CALCULOS
Los cálculos de iluminación de los distintos recintos deberán ser entregados por el especialista
de iluminación o el instalador que ejecute la obra.

Considerando para ello los niveles mínimos de iluminación indicados en normativa de S.E.C.,
el contratista que ejecute la obra deberá entregar los cálculos de iluminación por cada recinto
tipo con los equipos de iluminación que instalara

CALCULOS DE DEMANDAS MAXIMAS Y ALIMENTADORES GENERALES

Las demandas máximas (F/D) fueron determinadas en función de la potencia total instalada,
considerando factor =1 según Ric-n03, para otro tipo de cargas.

TABLERO GENERALRESPALDO GE
POTENCIA
TABLERO R S T
[KW]
CARGA FRIO ALIMENTARIO 910,00 1626,64 1626,64 1626,64
SANITARIO 12,92 23,16 19,50 19,50
ALUMBRADO GALPON 228,87 31,00 30,11 30,66
PATIO REEFERS 1 368,00 657,81 657,81 657,81
PATIO REEFERS 2 24,00 42,90 42,90 42,90
ALUMBRADO OFICINA 5,75 9,70 7,45 8,98
FD 0,00
TOTAL 1549,53 2391,20 2384,41 2386,48
TOTAL FD 1249,62 2041,57 2041,57 2041,57

Nota: los factores indicados son para considerar la demanda máxima del equipo de medida.
De tal relación obtendremos la siguiente expresión:

Potencia Total = Potencia Instalada x FD

De esta manera la “In” del servicio será:

Trifásica Pot tot Monofásica Pot tot

In = -------------------- In= -------------
Voltaje x 3 Voltaje

Conociendo este valor podremos determinar la capacidad del transformador o empalme,

Protección General y la Sección del Alimentador General (Capacidad de Transporte.

SELECCIÓN DEL AUTOMÁTICO GENERAL

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl
www.dinamo.cl
5
 DINAMO CONSULTORES

Trifásica Pot. Tot. x 1.1(Tol. 10%) Monofásica Pot. Tot. x 1.1 (Tol. 10%)
In = In =
Voltaje x3 Voltaje

SELECCIÓN ALIMENTADOR

Para determinar el alimentador, se debe considerar el tipo de aislación, tipo de

canalización, temperatura de servicio y capacidad de la protección termo magnético.

Sección conductor = In = In Código Eléctrico o indicaciones del fabricante.

CALCULO DE CAÍDA DE TENSIÓN

Monofásica

Donde:
2 x L x In x 0.01 (expresión monofásica)
Vp =
S cond

2 = Factor doble por formula monofásica

L = Largo en metros
In = Intensidad nominal
Rho del Cu. = Resistencia especifica del cobre (0.018) S cond.
= Sección del conductor
Trifásica

Donde:
L x In x 0.018(expresión Trifásica) Vp
=
S cond

L = Largo en metros
In = Intensidad nominal
Rho del Cu. = Resistencia especifica del cobre(0.018) S cond.
= Sección del conductor

No obstante, los valores obtenidos, no deben superar el Vp, permitido según norma
S.E.C.

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl
www.dinamo.cl
6
 DINAMO CONSULTORES

Memoria Explicativa
Calculo Conductores circuitos por caída de tensión y capacidad de
corriente. y curvas de protecciones.

CUADRO DE CARGAS DE ALUMBRADO 1 GALPON

Salida
N° Luminarias Total Potencia Tipo Corriente Corriente [A] Conductor Protecciones Canalización Caida de Tension N°
T.D.F. emergencia Actuador Ubicación
Cto. Centros [KW] Circuito [A] Cto.
50 W 14 W 40 W 120 W 155 W R S T Tipo S[mm 2] Diferencial Disy. Cond. BPC/Ducto L[m] Δ[V] ΔV[%]
1 9 9 1,40 1Φ 6,34 6,34 H07z1-k 10 2x25A-30mA 1x16A/10kA LH 32mm Alumbrado Galpon 1 250 5,68 2,58 1
2 14 14 2,17 1Φ 9,86 9,86 H07z1-k 10 2x25A-30mA 1x16A/10kA LH 32mm Alumbrado Galpon 2 225 7,95 3,61 2
3 14 14 2,17 1Φ 9,86 9,86 H07z1-k 10 2x25A-30mA 1x16A/10kA LH 32mm Alumbrado Galpon 3 200 7,06 3,21 3
4 14 14 2,17 1Φ 9,86 9,86 H07z1-k 10 2x25A-30mA 1x16A/10kA LH 32mm Alumbrado Galpon 4 175 6,18 2,81 4
5 14 14 2,17 1Φ 9,86 9,86 H07z1-k 10 2x25A-30mA 1x16A/10kA LH 32mm Alumbrado Galpon 5 150 5,30 2,41 5
6 1 20 21 3,15 1Φ 14,32 14,32 H07z1-k 10 2x25A-30mA 1x16A/10kA LH 32mm Alumbrado Galpon 6 125 6,41 2,91 6
7 1 12 13 1,91 1Φ 8,68 8,68 H07z1-k 10 2x25A-30mA 1x16A/10kA LH 32mm Alumbrado Galpon 7 100 3,11 1,41 7
4x50A] 8 10 10 1,20 1Φ 5,45 5,45 H07z1-k 10 R.H. 2x25A-30mA 1x16A/10kA LH 32mm Alumbrado Perimetral 90 1,76 0,80 8
10[kA] 9 11 11 1,32 1Φ 6,00 6,00 H07z1-k 10 R.H. 2x25A-30mA 1x16A/10kA LH 32mm Alumbrado Perimetral 200 4,30 1,95 9
10 10 10 1,55 1Φ 7,05 7,05 H07z1-k 10 2x25A-30mA 1x16A/10kA LH 32mm Alumbrado altillo 150 3,78 1,72 10
11 12 12 1,86 1Φ 8,45 8,45 H07z1-k 10 2x25A-30mA 1x16A/10kA LH 32mm Alumbrado altillo 155 4,69 2,13 11
12 12 12 1,86 1Φ 8,45 8,45 H07z1-k 10 2x25A-30mA 1x16A/10kA LH 32mm Alumbrado altillo 150 4,54 2,06 12
13 4 4 0,16 1Φ 0,73 0,73 H07z1-k 2,5 2x25A-30mA 1x16A/10kA LH 32mm Alumbrado sala de reciduos 85 0,89 0,40 13
14 27 5 32 1,68 1Φ 7,64 7,64 H07z1-k 10 2x25A-30mA 1x16A/10kA LH 32mm Alumbrado SADEMA 185 5,06 2,30 14
15 0 0,00 1Φ 0,00 H07z1-k 10 2x25A-30mA 1x16A/10kA LH 32mm Vacante 0 0,00 0,00 15
16 0 0,00 1Φ 0,00 H07z1-k 10 2x25A-30mA 1x16A/10kA LH 32mm Vacante 0 0,00 0,00 16
TOTAL 16 2 0 31 26 131 190 23,09 36,34 37,59 38,64
CUADRO DE CARGAS DE FUERZA 2 GALPON
Enchufes Arranques Corriente [A] Conductor Protecciones Canalización Caida de Tension
T.D.A.F N° Cto. Total Centros P[KW] Tipo Circuito I[A] Ubicación N° Cto.
150 W 250 W 30 W 500 W 3000 W 4500 W 5000 W 1W R S T Tipo N-S[mm 2] F-S[mm 2] Diferencial Disy. Cond. BPC/Ducto L[m] Δ[V] ΔV[%]
26 1 1 4,50 3Φ 7,35 7,35 7,35 7,35 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufe Refeer 95 5,41 1,42 26
27 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero TA 95 6,01 1,58 27
28 1 1 4,50 3Φ 7,35 7,35 7,35 7,35 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufe Refeer 95 5,41 1,42 28
29 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero TA 95 6,01 1,58 29
30 1 1 4,50 3Φ 7,35 7,35 7,35 7,35 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufe Refeer 95 5,41 1,42 30
31 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero TA 95 6,01 1,58 31
32 1 1 4,50 3Φ 7,35 7,35 7,35 7,35 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufe Refeer 95 5,41 1,42 32
33 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero TA 95 6,01 1,58 33
34 1 1 4,50 3Φ 7,35 7,35 7,35 7,35 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufe Refeer 95 5,41 1,42 34
35 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero TA 95 6,01 1,58 35
DPX3 36 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufe Refeer 95 6,01 1,58 36
4X150[A] 37 1 1 4,50 3Φ 7,35 7,35 7,35 7,35 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero TA 95 5,41 1,42 37
16[KA] 38 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufe Refeer 95 6,01 1,58 38
39 1 0 9,51 3Φ 15,54 15,54 15,54 15,54 H07Z1-K 4 4 4x25A-30mA 3x20A/10kA LH 40mm TDAF ACC ACCESO 1(OFICINA) 95 11,44 3,01 39
40 1 0 9,69 3Φ 15,83 15,83 15,83 15,83 H07Z1-K 10 6 4x25A-30mA 3x16A/10kA LH 50mm TDAF CLIMA ANDEN( OFICINA) 90 7,36 1,94 40
41 0 0,00 3Φ 0,00 0,00 0,00 0,00 H07Z1-K 10 6 4x25A-30mA 3x16A/10kA LH 50mm Disponible 90 0,00 0,00 41
42 10 10 0,30 1Φ 1,36 1,36 H07Z1-K 4 4 2x25A-30mA 1x16A/10kA LH 40mm Valvulas de descompresion 120 1,27 0,33 42
43 10 10 0,30 1Φ 1,36 1,36 H07Z1-K 4 4 2x25A-30mA 1x16A/10kA LH 40mm Valvulas de descompresion 120 1,27 0,33 43
44 6 6 1,50 1Φ 6,82 6,82 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufes puestos de trabajo altillo 85 4,49 1,18 44
45 3 3 0,75 1Φ 3,41 3,41 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufes SADEMA 70 1,85 0,49 45
46 0 0,00 3Φ 0,00 0,00 0,00 0,00 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Disponible 0 0,00 0,00 46
47 0 0,00 3Φ 0,00 0,00 0,00 0,00 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Disponible 0 0,00 0,00 47
48 0 0,00 3Φ 0,00 0,00 0,00 0,00 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Disponible 0 0,00 0,00 48
TOTAL 23 0 9 20 0 0 6 7 2 42 84,05 137,43 134,02 139,48

CUADRO DE CARGAS DE FUERZA 1 GALPON

N° Enchufes Arranques Tipo Corriente [A] Conductor Protecciones Canalización Caida de Tension N°
T.D.A.F Total Centros P[KW] I[A] Ubicación
Cto. Circuito Cto.
150 W 250 W 50 W 500 W 3000 W 4500 W 5000 W 1W R S T Tipo N-S[mm 2 ] F-S[mm 2] Diferencial Disy. Cond. BPC/Ducto L[m] Δ[V] ΔV[%]
1 1 1 3,00 3Φ 4,90 4,90 4,90 4,90 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero CL 200 7,60 2,00 1
2 1 1 3,00 3Φ 4,90 4,90 4,90 4,90 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero CL 190 7,22 1,90 2
3 1 1 3,00 3Φ 4,90 4,90 4,90 4,90 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero CL 195 7,41 1,95 3
4 1 1 3,00 3Φ 4,90 4,90 4,90 4,90 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero CL 180 6,84 1,80 4
5 1 1 3,00 3Φ 4,90 4,90 4,90 4,90 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero CL 175 6,65 1,75 5
6 1 1 3,00 3Φ 4,90 4,90 4,90 4,90 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero CL 175 6,65 1,75 6
7 1 1 3,00 3Φ 4,90 4,90 4,90 4,90 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero TA 165 6,27 1,65 7
8 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero TA 160 10,13 2,67 8
9 1 1 4,50 3Φ 7,35 7,35 7,35 7,35 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufe Refeer 155 8,83 2,32 9
10 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero TA 150 9,50 2,50 10
11 1 1 4,50 3Φ 7,35 7,35 7,35 7,35 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufe Refeer 145 8,26 2,17 11
DPX3 12 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero TA 140 8,86 2,33 12
4X200[A] 13 1 1 4,50 3Φ 7,35 7,35 7,35 7,35 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufe Refeer 135 7,69 2,02 13
16[KA] 14 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero TA 130 8,23 2,17 14
15 1 1 4,50 3Φ 7,35 7,35 7,35 7,35 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufe Refeer 125 7,12 1,87 15
16 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero TA 120 7,60 2,00 16
17 1 1 4,50 3Φ 7,35 7,35 7,35 7,35 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufe Refeer 115 6,55 1,72 17
18 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero TA 110 6,96 1,83 18
19 1 1 4,50 3Φ 7,35 7,35 7,35 7,35 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufe Refeer 105 5,98 1,57 19
20 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero TA 100 6,33 1,67 20
21 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufe Refeer 95 6,01 1,58 21
22 1 1 4,50 3Φ 7,35 7,35 7,35 7,35 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero TA 90 5,13 1,35 22
23 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufe Refeer 85 5,38 1,42 23
24 1 1 4,50 3Φ 7,35 7,35 7,35 7,35 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Tablero TA 80 4,56 1,20 24
25 1 1 5,00 3Φ 8,17 8,17 8,17 8,17 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 40mm Enchufe Refeer 80 5,07 1,33 25
TOTAL 25 0 0 0 0 7 8 10 0 25 107,00 174,81 174,81 174,81
 DINAMO CONSULTORES

CUADRO DE CARGAS DE CLIMA GALPON

Arranque Total Potencia Tipo Corriente Corriente [A] Actuador Conductor Canalización Caida de Tension N°
T.D.F. N° Cto. Ubicación
Centros [KW] Circuito [A] Cto.
220 W 1W 50 W 4500 W R S T Tipo N-S[mm 2] F-S[mm 2] Diferencial Disy Cond. Ducto L[m] ΔV[V] ΔV[%]
1 2 2 0,44 1Φ 2,00 2,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Cortinas de aire 1 y 2 200 5,44 2,47 1
2 2 2 0,44 1Φ 2,00 2,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Cortinas de aire 3 y 4 195 5,31 2,41 2
3 2 2 0,44 1Φ 2,00 2,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Cortinas de aire 5 y 6 190 5,17 2,35 3
4 2 2 0,44 1Φ 2,00 2,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Cortinas de aire 7 y 8 185 5,03 2,29 4
5 2 2 0,44 1Φ 2,00 2,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Cortinas de aire 9 y 10 180 4,90 2,23 5
6 2 2 0,44 1Φ 2,00 2,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Cortinas de aire 1 1 y 12 180 4,90 2,23 6
7 2 2 0,44 1Φ 2,00 2,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Cortinas de aire 13 y 14 175 4,76 2,16 7
8 2 2 0,44 1Φ 2,00 2,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Cortinas de aire 15 y 16 175 4,76 2,16 8
9 1 1 0,05 1Φ 0,23 0,23 Rz1-k 2,5 2,5 2x25A-30mA 1x10A/10kA Tag 32mm Arranque VIN 04 160 0,49 0,22 9
10 2 2 0,44 1Φ 2,00 2,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Cortinas de aire 17 y 18 170 4,63 2,10 10
4x20A
11 2 2 0,44 1Φ 2,00 2,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Cortinas de aire 19 y 20 165 4,49 2,04 11
10 kA
12 2 2 0,44 1Φ 2,00 2,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Cortinas de aire 21 y 22 165 4,49 2,04 12
13 2 2 0,44 1Φ 2,00 2,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Cortinas de aire 23 y 24 160 4,35 1,98 13
14 2 2 0,44 1Φ 2,00 2,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Cortinas de aire 25 y 26 160 4,35 1,98 14
15 2 2 0,44 1Φ 2,00 2,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Cortinas de aire 27 y 28 155 4,22 1,92 15
16 2 2 0,44 1Φ 2,00 2,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Cortinas de aire 29 y 30 155 4,22 1,92 16
17 2 2 0,44 1Φ 2,00 2,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Cortinas de aire 31 y 32 150 4,08 1,86 17
18 1 1 1,19 1Φ 5,41 5,41 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Arranque UI/UE-SP-04 60 4,42 2,01 18
19 1 1 0,05 1Φ 0,23 0,23 Rz1-k 2,5 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Arranque VIN 03 200 0,62 0,28 19
20 0 0,00 1Φ 0,00 0,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Disponible 0 0,00 0,00 20
21 0 0,00 1Φ 0,00 0,00 Rz1-k 4 2,5 2x25A-30mA 1x10A/10kA Tag 20mm Disponible 0 0,00 0,00 21
TOTAL 21 32 2 1 0 35 8,33 12,23 12,00 13,64
CUADRO DE CARGAS TDAF-ACC
Alumbrado Enchufes Arranques Corriente [A] Conductor Protecciones Canalización Caida de Tension
T.D.A.F N° Cto. Total Centros P[KW] Tipo Circuito I[A] Ubicación N° Cto.
20 W 40 W 250 W 50 W 1200 W R S T Tipo N-S[mm 2] F-S[mm 2] Diferencial Disy. Cond. BPC/Ducto L[m] Δ[V] ΔV[%]
1 1 5 6 0,22 1Φ 1,00 1,00 H07Z1-K 2,5 2,5 2x25A-30mA 1x10A/10kA LH 25mm Alumbrado Casseta 50 0,62 0,16 1
2 2 2 0,08 1Φ 0,36 0,36 H07Z1-K 2,5 2,5 2x25A-30mA 1x10A/10kA LH 25mm Alumbrado estacion de control 35 0,16 0,04 2
3 14 14 0,56 1Φ 2,55 2,55 RZ1-K 2,5 2,5 2x25A-30mA 1x10A/10kA LH 25mm Alumbrado techo control acceso 60 1,89 0,50 3
4 6 6 1,50 1Φ 6,82 6,82 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 20mm Enchufes normales 20 1,69 0,45 4
5 5 5 1,25 1Φ 5,68 5,68 H07Z1-K 4 2,5 2x25A-30mA 1x16A/10kA LH 20mm Enchufes normales caseta 20 1,41 0,37 5
6 4 4 1,00 1Φ 4,55 4,55 H07Z1-K 4 2,5 2x25A-30mA 1x16A/10kA LH 20mm Enchufes de computacion 20 1,13 0,30 6
4X20[A]
7 1 1 1,20 1Φ 5,45 5,45 H07Z1-K 4 2,5 2x25A-30mA 1x16A/10kA LH 20mm Arranque RACK 20 1,35 0,36 7
10[KA]
8 1 1 1,20 1Φ 5,45 5,45 H07Z1-K 4 2,5 2x25A-30mA 1x16A/10kA LH 20mm UI/UE-SP 01 20 1,35 0,36 8
9 1 1 1,20 1Φ 5,45 5,45 H07Z1-K 4 2,5 2x25A-30mA 1x16A/10kA LH 20mm UI/UE-SP 02 20 1,35 0,36 9
10 1 1 1,20 1Φ 5,45 5,45 H07Z1-K 4 2,5 2x25A-30mA 1x16A/10kA LH 20mm UI/UE-SP 03 20 1,35 0,36 10
11 2 2 0,10 1Φ 0,45 0,45 H07Z1-K 4 2,5 2x25A-30mA 1x16A/10kA LH 20mm Arranque VIN 01 y 02 20 0,11 0,03 11
12 0 0,00 1Φ 0,00 H07Z1-K 4 2,5 2x25A-30mA 1x16A/10kA 20mm DISPONIBLE 21 0,00 0,00 12
13 0 0,00 1Φ 0,00 H07Z1-K 4 2,5 2x25A-30mA 1x16A/10kA 20mm DISPONIBLE 22 0,00 0,00 13
TOTAL 13 1 21 15 2 4 43 9,51 15,45 13,86 13,91

CUADRO DE CARGAS TDAF-ANDEN

Alumbrado Enchufes Arranques Corriente [A] Conductor Protecciones Canalización Caida de Tension
T.D.A.F N° Cto. Total Centros P[KW] Tipo Circuito I[A] Ubicación N° Cto.
20 W 40 W 250 W 50 W 1200 W 3000 W R S T Tipo N-S[mm 2] F-S[mm 2] Diferencial Disy. Cond. BPC/Ducto L[m] Δ[V] ΔV[%]
1 5 6 1 12 0,39 1Φ 1,77 1,77 H07Z1-K 2,5 2,5 2x25A-30mA 1x10A/10kA LH 20mm Alumbrado Anden 50 1,10 0,29 1
2 4 4 1,00 1Φ 4,55 4,55 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 20mm Enchufes Anden normal 30 1,69 0,45 2
3 4 4 1,00 1Φ 4,55 4,55 RZ1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 20mm Enchufes Anden comp. 30 1,69 0,45 3
4X20[A] 4 1 1 1,20 1Φ 5,45 5,45 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 20mm SP-UE/UI-05 30 2,03 0,53 4
10[KA] 5 2 2 0,10 1Φ 0,45 0,45 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 20mm VEX-02 VIN-05 30 0,17 0,04 5
6 1 1 3,00 3Φ 4,90 4,90 4,90 4,90 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 25mm Arranque PCI en tablero 10 0,38 0,10 6
7 1 1 3,00 3Φ 4,90 4,90 4,90 4,90 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 25mm Arranque Seguridad en tablero 10 0,38 0,10 7
8 0 0,00 3Φ 0,00 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 20mm Disponible 0 0,00 0,00 8
TOTAL 8 5 6 8 3 1 2 25 9,69 15,26 16,12 14,80

CUADRO DE CARGAS DE ALUMBRADO OFICINA

Salida
N° Luminarias Total Potencia Tipo Corriente Corriente [A] Conductor Protecciones Canalización Caida de Tension N°
T.D.F. emergencia Ubicación
Cto. Centros [KW] Circuito [A] Cto.
50 W 14 W 22 W 31 W 40 W 53 W 88 W R S T Tipo S[mm 2] Diferencial Disy. Cond. BPC/Ducto L[m] Δ[V] ΔV[%]
1 16 16 0,64 1Φ 2,91 2,91 H07z1-k 2,5 2x25A-30mA 1x10A/10kA LH 25mm Alumbnrado Oficina Clientes, Oficina de Planta 30 1,25 0,57 1
2 14 6 20 0,55 1Φ 2,49 2,49 H07z1-k 2,5 2x25A-30mA 1x10A/10kA LH 25mm Locutorio 01-02 Bodega 1, Bodega 02, Sala de Reuniones 40 1,43 0,65 2
3 10 8 5 3 26 1,07 1Φ 4,86 4,86 H07z1-k 2,5 2x25A-30mA 1x10A/10kA LH 25mm Alumbradoi Hall, pasillos Sala estar 60 4,17 1,90 3
4 1 16 4 21 0,56 1Φ 2,55 2,55 H07z1-k 2,5 2x25A-30mA 1x10A/10kA LH 25mm Alumbrado Oficinas 85 3,11 1,41 4
4x20A] 5 44 4 48 1,09 1Φ 4,96 4,96 H07z1-k 2,5 2x25A-30mA 1x10A/10kA LH 25mm Alumbrado Pasillo Vestidores 1 80 5,69 2,58 5
10[kA] 6 1 28 6 35 0,91 1Φ 4,12 4,12 H07z1-k 2,5 2x25A-30mA 1x10A/10kA LH 25mm Alumbrado pasillo acceso, guardia, sala basura 75 4,42 2,01 6
7 3 26 10 39 1,03 1Φ 4,69 4,69 H07z1-k 2,5 2x25A-30mA 1x10A/10kA LH 25mm Alumbrado comedor 80 5,37 2,44 7
8 0 0,00 1Φ 0,00 0,00 H07z1-k 2,5 2x25A-30mA 1x10A/10kA LH 25mm Disponible 0 0,00 0,00 8
9 0 0,00 1Φ 0,00 0,00 H07z1-k 2,5 2x25A-30mA 1x10A/10kA LH 25mm Disponible 0 0,00 0,00 9
10 0 0,00 1Φ 0,00 0,00 H07z1-k 2,5 2x25A-30mA 1x10A/10kA LH 25mm Disponible 0 0,00 0,00 10
TOTAL 10 5 0 138 14 40 5 3 205 5,85 10,15 7,45 8,98

CUADRO DE CARGAS DE FUERZA OFI 1

N° Enchufes Arranques Total Tipo Corriente [A] Conductor Protecciones Canalización Caída de Tensión
T.D.A.F P[KW] I[A] Ubicación N° Cto.
Cto. Centros Circuito
150 W 250 W 500 W 1000 W 2500 W 4000 W R S T Tipo N-S[mm 2 ] F-S[mm 2] Diferencial Disy. Cond. BPC/Ducto L[m] Δ[V] ΔV[%]
1 4 4 1,00 1Φ 4,55 4,55 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Oficina logistica 1 30 1,95 0,89 1
2 6 6 1,50 1Φ 6,82 6,82 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Oficina logistica 2 30 2,93 1,33 2
3 6 6 1,50 1Φ 6,82 6,82 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Oficina logistica 3 30 2,93 1,33 3
4 6 6 1,50 1Φ 6,82 6,82 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Oficina logistica 4 28 2,73 1,24 4
5 3 3 0,75 1Φ 3,41 3,41 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Enchufes oficina de muestras 1 y 2 30 1,46 0,67 5
6 3 4 7 2,75 1Φ 12,50 12,50 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Baños y camerines 40 7,16 3,25 6
7 4 1 5 3,00 1Φ 13,64 13,64 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Cocina 20 3,91 1,78 7
8 1 1 2,50 1Φ 11,36 11,36 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Arranque en Cocina 35 5,70 2,59 8
9 1 1 1,00 1Φ 4,55 4,55 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Arranque Cocina 45 2,93 1,33 9
10 0 0,00 1Φ 0,00 0,00 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Disponible 0 0,00 0,00 10
11 5 5 1,25 1Φ 5,68 5,68 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Comedor 30 2,44 1,11 11
12 6 6 1,50 1Φ 6,82 6,82 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Estar personas 30 2,93 1,33 12
4X80[A]
13 6 6 1,50 1Φ 6,82 6,82 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Carros limpios 50 4,88 2,22 13
16[KA]
14 5 5 1,25 1Φ 5,68 5,68 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm sala de basura 40 2,82 0,74 14
15 1 1 4,00 3Φ 6,53 6,53 6,53 6,53 H07Z1-K 4 4 4x25A-30mA 3x16A/10kA LH 300x100-25mm Arranque Ascensor 40 2,03 0,53 15
16 10 10 2,50 1Φ 11,36 11,36 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Oficina Cliente 30 4,23 1,11 16
17 10 10 2,50 1Φ 11,36 11,36 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Oficina Cliente 30 4,23 1,11 17
18 6 6 1,50 1Φ 6,82 6,82 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Oficina de Planta 30 2,54 0,67 18
19 8 8 2,00 1Φ 9,09 9,09 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Oficina de Planta 30 3,38 0,89 19
20 8 8 2,00 1Φ 9,09 9,09 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Sala de Reuniones, Locutorios 30 3,38 0,89 20
21 5 1 6 2,25 1Φ 10,23 10,23 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Meson Kitchenette Baños 30 3,80 1,00 21
22 9 9 2,25 1Φ 10,23 10,23 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Bodegas, sala de reuniones 30 3,80 1,00 22
23 0 0,00 1Φ 0,00 0,00 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Disponible 0 0,00 0,00 23
24 0 0,00 1Φ 0,00 0,00 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Disponible 0 0,00 0,00 24
25 0 0,00 1Φ 0,00 0,00 H07Z1-K 2,5 2,5 2x25A-30mA 1x16A/10kA LH 300x100-25mm Disponible 0 0,00 0,00 25
TOTAL 25 0 106 8 3 1 1 119 40,00 58,81 63,35 61,08
 DINAMO CONSULTORES

CUADRO DE CARGAS DE CLIMA OFICINA

Total Potencia Tipo Corriente Corriente [A] Actuador Conductor Canalización Caida de Tension N°
T.D.F. N° Cto. Ubicación
Centros [KW] Circuito [A] Cto.
1W 83 W 132 W 214 W R S T Tipo N-S[mm 2] F-S[mm 2] Diferencial Disy Cond. Ducto L[m] ΔV[V] ΔV[%]
1 1 1 0,13 1Φ 0,60 0,60 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-01 30 0,24 0,11 1
2 1 1 0,13 1Φ 0,60 0,60 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-02 30 0,24 0,11 2
3 1 1 0,13 1Φ 0,60 0,60 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-03 30 0,24 0,11 3
4 1 1 0,08 1Φ 0,38 0,38 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-04 30 0,15 0,07 4
5 1 1 0,13 1Φ 0,60 0,60 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-05 30 0,24 0,11 5
6 1 1 0,13 1Φ 0,60 0,60 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-06 30 0,24 0,11 6
7 1 1 2 0,35 1Φ 1,57 1,57 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-07 30 0,64 0,29 7
8 1 1 0,08 1Φ 0,38 0,38 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-08 30 0,15 0,07 8
9 1 1 0,08 1Φ 0,38 0,38 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-09 30 0,15 0,07 9
10 1 1 0,08 1Φ 0,38 0,38 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-10 30 0,15 0,07 10
11 1 1 0,13 1Φ 0,60 0,60 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-11 30 0,24 0,11 11
12 1 1 0,08 1Φ 0,38 0,38 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-12 30 0,15 0,07 12
4x63A
13 1 1 0,08 1Φ 0,38 0,38 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-13 30 0,15 0,07 13
10 kA
14 1 1 0,21 1Φ 0,97 0,97 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-14 40 0,53 0,24 14
15 1 1 0,21 1Φ 0,97 0,97 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-15 40 0,53 0,24 15
16 1 1 0,21 1Φ 0,97 0,97 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-16 40 0,53 0,24 16
17 1 1 0,13 1Φ 0,60 0,60 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-17 40 0,33 0,15 17
18 1 1 0,13 1Φ 0,60 0,60 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm UI-01-18 40 0,33 0,15 18
19 1 1 0,33 1Φ 1,50 1,50 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm VEX-01 40 0,82 0,37 19
20 2 2 4,40 3Φ 7,87 7,87 7,87 7,87 RH Rz1-k 4 2,5 2x25A-30mA 3x16A/10kA t.a.g. 25mm HRC-01 30 3,21 1,46 20
21 1 1 2,20 3Φ 3,93 3,93 3,93 3,93 ol Rz1-k 4 2,5 2x25A-30mA 3x16A/10kA t.a.g. 25mm VIN-C01 30 1,39 0,37 21
22 1 1 2,20 3Φ 3,93 3,93 3,93 3,93 ol Rz1-k 4 2,5 2x25A-30mA 3x16A/10kA t.a.g. 25mm VEX-C01 30 1,39 0,37 22
23 1 1 19,00 3Φ 33,96 33,96 33,96 33,96 Rz1-k 16 10 3x40A/10kA t.a.g. 40mm TABLERO BOMBAS OFIC 30 3,00 0,79 23
24 0 0,00 1Φ 0,00 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA t.a.g. 25mm DISPONIBLE 0 0,00 0,00 24
25 0 0,00 1Φ 0,00 Rz1-k 4 2,5 2x25A-30mA 1x16A/10kA DISPONIBLE 0 0,00 0,00 25
TOTAL 25 5 6 9 5 25 30,67 55,47 53,44 53,22
CUADRO DE CARGAS DE COMP OFI
N° Enchufes Arranques Total Tipo Corriente [A] Conductor Protecciones Canalización Caida de Tension
T.D.A.F P[KW] I[A] Ubicación N° Cto.
Cto. Centros Circuito
200 W 300 W 50 W 1200 W 2500 W 5500 W 3000 W 9000 W R S T Tipo N-S[mm 2] F-S[mm 2] Diferencial Disy. Cond. BPC/Ducto L[m] Δ[V] ΔV[%]
1 8 8 1,60 1Φ 7,27 7,27 H07Z1-K 4 2,5 2x25A-30mA-HPI 1x16A/10kA LH 250x100-25mm Enchufes computacion Oficina 1 20 2,08 0,95 1
2 6 6 1,20 1Φ 5,45 5,45 H07Z1-K 4 2,5 2x25A-30mA-HPI 1x16A/10kA LH 250x100-25mm Enchufes computacion Oficina 2 20 1,56 0,71 2
3 4 4 0,80 1Φ 3,64 3,64 H07Z1-K 4 2,5 2x25A-30mA-HPI 1x16A/10kA LH 250x100-25mm Enchufes computacion Oficina 3 20 1,04 0,47 3
4 0 0,00 1Φ 0,00 0,00 H07Z1-K 4 2,5 2x25A-30mA-HPI 1x16A/10kA LH 250x100-25mm Disponible computacion Oficina 4 0 0,00 0,00 4
5 10 10 2,00 1Φ 9,09 9,09 H07Z1-K 4 2,5 2x25A-30mA-HPI 1x16A/10kA LH 250x100-25mm Enchufes computacion Oficina 5 25 3,25 1,48 5
6 10 10 2,00 1Φ 9,09 9,09 H07Z1-K 4 2,5 2x25A-30mA-HPI 1x16A/10kA LH 250x100-25mm Enchufes computacion Oficina 6 20 2,60 1,18 6
7 6 6 1,20 1Φ 5,45 5,45 H07Z1-K 4 2,5 2x25A-30mA-HPI 1x16A/10kA LH 250x100-25mm Enchufes computacion Oficina 7 20 1,56 0,71 7
4X25[A]
8 6 6 1,20 1Φ 5,45 5,45 H07Z1-K 4 2,5 2x25A-30mA-HPI 1x16A/10kA LH 250x100-25mm Enchufes computacion Oficina 8 20 1,56 0,71 8
16[KA]
9 2 2 0,40 1Φ 1,82 1,82 H07Z1-K 4 2,5 2x25A-30mA-HPI 1x16A/10kA LH 250x100-25mm Enchufes computacion Oficina 9 20 0,52 0,24 9
10 8 8 1,60 1Φ 7,27 7,27 H07Z1-K 4 2,5 2x25A-30mA-HPI 1x16A/10kA LH 250x100-25mm Enchufes computacion Oficina 10 30 3,12 1,42 10
11 6 6 1,20 1Φ 5,45 5,45 H07Z1-K 4 2,5 2x25A-30mA-HPI 1x16A/10kA LH 250x100-25mm Enchufes computacion Oficina 11 30 2,34 1,07 11
12 0 0,00 1Φ 0,00 0,00 H07Z1-K 4 2,5 2x25A-30mA-HPI 1x16A/10kA LH 250x100-25mm Disponible 30 0,00 0,00 12
13 0 0,00 1Φ 0,00 0,00 H07Z1-K 4 2,5 2x25A-30mA-HPI 1x16A/10kA LH 250x100-25mm Disponible 30 0,00 0,00 13
14 0 0,00 1Φ 0,00 0,00 H07Z1-K 4 2,5 2x25A-30mA-HPI 1x16A/10kA LH 250x100-25mm Disponible 30 0,00 0,00 14
15 0 0,00 1Φ 0,00 0,00 H07Z1-K 4 2,5 2x25A-30mA-HPI 1x16A/10kA LH 250x100-25mm Disponible 30 0,00 0,00 15
TOTAL 15 66 0 0 0 0 0 0 0 66 13,20 20,00 20,00 20,00

CUADRO DE CARGAS DE CONSUMOS SANITARIOS

Ubicación N° Cto.
Consumos Total Potencia Tipo Corriente Corriente [A] Conductor Protecciones Canalización Caida de Tension
T.D.A.F N° Cto.
Centros [KW] Circuito [A]
264 W 540 W 48 W 1W 2500 W R S T Tipo N-S[mm 2] F-S[mm 2] Actuador Diferencial Disy. Cond. BPC/Ducto L[m] Δ[V] ΔV[%]
1 1 1 2 0,80 1Φ 3,65 3,65 Rz1-k 4 2,5 ol 2x25A-30mA 1x16A/10kA t.a.g. 25mm BC/AS-01-BR/ACS-01 30 1,57 0,71 1
2 1 1 2 0,80 1Φ 3,65 3,65 Rz1-k 4 2,5 ol 2x25A-30mA 1x16A/10kA t.a.g. 25mm BCAS-02-BR/ACS-02 30 1,57 0,71 2
3 1 1 2 0,80 1Φ 3,65 3,65 Rz1-k 4 2,5 ol 2x25A-30mA 1x16A/10kA t.a.g. 25mm BCAS-03-BR/ACS-03 30 1,57 0,71 3
4 1 1 2 0,80 1Φ 3,65 3,65 Rz1-k 4 2,5 ol 2x25A-30mA 1x16A/10kA t.a.g. 25mm BCAS-04-BR/ACS-04 30 1,57 0,71 4
5 1 1 1,50 3Φ 2,45 2,45 2,45 2,45 Rz1-k 6 4 3x20A/10 kA TCLH 40mm TABLERO PEAS 1 200 4,39 1,99 5
4x32[A]
6 1 1 1,50 3Φ 2,45 2,45 2,45 2,45 Rz1-k 8 6 3x20A/10 kA TCLH 40mm TABLERO PEAS 2 225 3,29 1,50 6
10[kA]
7 5 5 6,70 3Φ 10,95 10,95 10,95 10,95 Rz1-k 25 16 3x20A/10 kA TCLH 40mm TABLERO AGUAS LLUVIAS 215 5,27 2,39 7
8 0 0,00 1Φ 0,00 0,00 Rz1-k 4 2,5 4x25A-30mA 3x10A/10 kA t.a.g. 25mm DISPONIBLE 0 0,00 0,00 8
9 0 0,00 1Φ 0,00 0,00 Rz1-k 4 2,5 4x25A-30mA 3x10A/10 kA t.a.g. 25mm DISPONIBLE 0 0,00 0,00 9
10 0 0,00 1Φ 0,00 0,00 Rz1-k 4 2,5 4x25A-30mA 3x10A/10 kA t.a.g. 25mm DISPONIBLE 1 0,00 0,00 10
11 0 0,00 1Φ 0,00 0,00 Rz1-k 4 2,5 4x25A-30mA 3x10A/10 kA t.a.g. 25mm DISPONIBLE 1 0,00 0,00 11
TOTAL 11 4 4 0 7 0 15 12,92 23,16 19,50 19,50

CUADRO DE CARGAS DE FUERZA PEAS 1

Arranques Total Tipo Corriente [A] Conductor Protecciones Canalización Caída de Tensión N°
T.C. N° Cto. P[KW] I[A] Ubicación
Centros Circuito Cto.
100 W 250 W 750 W 1W R S T Tipo N-S[mm 2] F-S[mm 2 ] Diferencial Disy. Cond. BPC/Ducto L[m] Δ[V] ΔV[%]
1 1 1 0,75 1Φ 3,41 3,41 Rz1-k 4 4 2x25A-30mA 1x16A/10kA TAG 25mm" Bpeas-S1 15 0,46 0,21 1
4X20[A]
2 1 1 0,75 1Φ 3,41 3,41 Rz1-k 10 10 2x25A-30mA 1x16A/10kA TAG 25mm" Bpeas-S2 reserva 20 0,24 0,11 2
10[kA]
3 0 0,00 3Φ 0,00 0,00 0,00 0,00 Rz1-k 4 4 TAG 25mm" Vacante 0 0,00 0,00 3
4 0,00
TOTAL 4 0 0 2 0 2 1,50 3,41 3,41 0,00

CUADRO DE CARGAS DE FUERZA PEAS 2

Arranques Total Tipo Corriente [A] Conductor Protecciones Canalización Caída de Tensión N°
T.C. N° Cto. P[KW] I[A] Ubicación
Centros Circuito Cto.
100 W 250 W 750 W 1W R S T Tipo N-S[mm 2] F-S[mm 2 ] Diferencial Disy. Cond. BPC/Ducto L[m] Δ[V] ΔV[%]
1 1 1 0,75 1Φ 3,41 3,41 Rz1-k 4 4 2x25A-30mA 1x16A/10kA TAG 25mm" Bpeas-S3 15 0,46 0,21 1
4X20[A]
2 1 1 0,75 1Φ 3,41 3,41 Rz1-k 10 10 2x25A-30mA 1x16A/10kA TAG 25mm" Bpeas-S4 reserva 20 0,24 0,11 2
10[kA]
3 0 0,00 3Φ 0,00 0,00 Rz1-k 4 4 TAG 25mm" Vacante 0 0,00 0,00 3
4 0,00
TOTAL 4 0 0 2 0 2 1,50 3,41 3,41 0,00

CUADRO DE CARGAS DE FUERZA AGUAS LLUVIA Y SENTINA

Arranques Total Tipo Corriente [A] Conductor Protecciones Canalización Caída de Tensión N°
T.C. N° Cto. P[KW] I[A] Ubicación
Centros Circuito Cto.
100 W 250 W 750 W 1W R S T Tipo N-S[mm 2] F-S[mm 2 ] Diferencial Disy. Cond. BPC/Ducto L[m] Δ[V] ΔV[%]
1 1 1 1,50 3Φ 2,45 2,45 2,45 2,45 Rz1-k 6 4 4x25A-30mA 3x16A/10kA TAG 25mm" B.ALL-01 15 0,33 0,15 1
4X20[A]
2 1 1 1,50 3Φ 2,45 2,45 2,45 2,45 Rz1-k 6 4 4x25A-30mA 3x16A/10kA TAG 25mm" B.ALL-02 15 0,33 0,15 2
10[kA]
3 1 1 1,50 3Φ 2,45 2,45 2,45 2,45 Rz1-k 6 4 4x25A-30mA 3x16A/10kA TAG 25mm" B.ALL-03 15 0,33 0,15 3
4 1 1 1,10 3Φ 1,80 1,80 1,80 1,80 Rz1-k 6 4 4x25A-30mA 3x10A/10kA TAG 25mm" B.S. ALL-01 20 0,32 0,15 4
5 1 1 1,10 3Φ 1,80 1,80 1,80 1,80 Rz1-k 6 4 4x25A-30mA 3x10A/10kA TAG 25mm" B.S. ALL-02 20 0,32 0,15 5
6 0 0,00 3Φ 0,00 0,00 0,00 0,00 Rz1-k 4 4 2x25A-30mA 1x16A/10kA TAG 25mm" Disponible 0 0,00 0,00 6
TOTAL 6 0 0 0 5 3 6,70 10,95 10,95 10,95
 DINAMO CONSULTORES

RESUMEN DE CC POTENCIA DE FRIO

Arranque electrico Total Potencia Tipo Corriente Corriente [A] Actuador Conductor Canalización Caida de Tension
T.D.F. N° Cto. Ubicación N° Cto.
Centros [KW] Circuito [A]
1W 250 W 1100 W 2200 W 3200 W 52300 W 910000 W R S T Tipo N-S[mm 2] F-S[mm 2] Disy. Cond. Ducto L[m] ΔV[V] ΔV[%]
1 1 1 910,00 3Φ 1626,64 1626,64 1626,64 1626,64 RZ1-K 300 253,3 3x2000A/50kA POTENCIA FRIO 15 2,78 0,73 1
2 0 0,00 3Φ 0,00 0,00 0,00 0,00 RZ1-K 1 0,00 0,00 2
DRX-1600
3 0 0,00 1Φ 0,00 0,00 RZ1-K 1 0,00 0,00 3
4x1400A
4 0 0,00 3Φ 0,00 0,00 0,00 0,00 RZ1-K 1 0,00 0,00 4
36kA
5 0 0,00 1Φ 0,00 0,00 RZ1-K 1 0,00 0,00 5
6 0 0,00 1Φ 0,00 0,00 RZ1-K 1 0,00 0,00 6
TOTAL 6 0 0 0 0 0 0 1 1 910,00 1626,64 1626,64 1626,64
RESUMEN DE CC POTENCIA DE REEFERS PATIO 1
Arranque electrico Potencia Corriente [A] Actuador Conductor Protecciones Canalización Caida de Tension
T.D.F. N° Cto. Total Centros Tipo Circuito Corriente [A] Ubicación
[KW]
1W 250 W 1100 W 2200 W 3200 W 6500 W 8000 W R S T Tipo N-S[mm 2] F-S[mm 2] Diferencial Disy. Cond. Ducto L[m] ΔV[V] ΔV[%]
1 1 1 8,00 3Φ 14,30 14,30 14,30 14,30 RZ1-K 10 10 4x25A-30mA 3x20A/10kA LH 50mm Enchufe estacionamiento C 1 20 0,82 0,22
2 1 1 8,00 3Φ 14,30 14,30 14,30 14,30 RZ1-K 10 10 4x25A-30mA 3x20A/10kA LH 50mm Enchufe estacionamiento C 2 20 0,82 0,22
3 1 1 8,00 3Φ 14,30 14,30 14,30 14,30 RZ1-K 10 10 4x25A-30mA 3x20A/10kA LH 50mm Enchufe estacionamiento C 3 20 0,82 0,22
4 1 1 8,00 3Φ 14,30 14,30 14,30 14,30 RZ1-K 10 10 4x25A-30mA 3x20A/10kA LH 50mm Enchufe estacionamiento C 4 20 0,82 0,22
5 1 1 8,00 3Φ 14,30 14,30 14,30 14,30 RZ1-K 10 10 4x25A-30mA 3x20A/10kA LH 50mm Enchufe estacionamiento C 5 20 0,82 0,22
6 1 1 8,00 3Φ 14,30 14,30 14,30 14,30 RZ1-K 10 10 4x25A-30mA 3x20A/10kA LH 50mm Enchufe estacionamiento C 6 20 0,82 0,22
7 1 1 8,00 3Φ 14,30 14,30 14,30 14,30 RZ1-K 10 10 4x25A-30mA 3x20A/10kA LH 50mm Enchufe estacionamiento C 7 20 0,82 0,22
8 1 1 8,00 3Φ 14,30 14,30 14,30 14,30 RZ1-K 10 10 4x25A-30mA 3x20A/10kA LH 50mm Enchufe estacionamiento C 8 20 0,82 0,22
9 1 1 8,00 3Φ 14,30 14,30 14,30 14,30 RZ1-K 10 10 4x25A-30mA 3x20A/10kA LH 50mm Enchufe estacionamiento C 9 20 0,82 0,22
10 1 1 8,00 3Φ 14,30 14,30 14,30 14,30 RZ1-K 10 10 4x25A-30mA 3x20A/10kA LH 50mm Enchufe estacionamiento C 10 20 0,82 0,22
4x750A 11 1 1 24,00 3Φ 42,90 42,90 42,90 42,90 RZ1-K 25 25 3x50A/10kA LH 63mm SUB TDF REF 1 140 6,93 1,82
36kA 12 1 1 24,00 3Φ 42,90 42,90 42,90 42,90 RZ1-K 25 25 3x50A/10kA LH 63mm SUB TDF REF 2 135 6,68 1,76
13 1 1 24,00 3Φ 42,90 42,90 42,90 42,90 RZ1-K 25 25 3x50A/10kA LH 63mm SUB TDF REF 3 130 6,43 1,69
14 1 1 24,00 3Φ 42,90 42,90 42,90 42,90 RZ1-K 25 25 3x50A/10kA LH 63mm SUB TDF REF 4 135 6,68 1,76
15 1 1 24,00 3Φ 42,90 42,90 42,90 42,90 RZ1-K 25 25 3x50A/10kA LH 63mm SUB TDF REF 5 130 6,43 1,69
16 1 1 24,00 3Φ 42,90 42,90 42,90 42,90 RZ1-K 25 25 3x50A/10kA LH 63mm SUB TDF REF 6 130 6,43 1,69
17 1 1 24,00 3Φ 42,90 42,90 42,90 42,90 RZ1-K 25 25 3x50A/10kA LH 63mm SUB TDF REF 7 125 6,18 1,63
18 1 1 24,00 3Φ 42,90 42,90 42,90 42,90 RZ1-K 25 25 3x50A/10kA LH 63mm SUB TDF REF 8 125 6,18 1,63
19 1 1 24,00 3Φ 42,90 42,90 42,90 42,90 RZ1-K 25 25 3x50A/10kA LH 63mm SUB TDF REF 9 125 6,18 1,63
20 1 1 24,00 3Φ 42,90 42,90 42,90 42,90 RZ1-K 25 25 3x50A/10kA LH 63mm SUB TDF REF 10 110 5,44 1,43
21 1 1 24,00 3Φ 42,90 42,90 42,90 42,90 RZ1-K 25 25 3x50A/10kA LH 63mm SUB TDF REF 11 110 5,44 1,43
22 1 1 24,00 3Φ 42,90 42,90 42,90 42,90 RZ1-K 25 25 3x50A/10kA LH 63mm SUB TDF REF 12 120 5,94 1,56
TOTAL 22 0 0 0 0 0 12 10 22 368,00 657,81 657,81 657,81

RESUMEN DE CC SUB TABLERO TIPO REEFERS PATIO (SUB-TDF-REF)

Arranque electrico Potencia Corriente [A] Actuador Conductor Protecciones Canalización Caida de Tension
T.D.F. N° Cto. Total Centros Tipo Circuito Corriente [A] Ubicación
[KW]
1W 250 W 1100 W 2200 W 3200 W 6000 W 9500 W R S T Tipo N-S[mm 2] F-S[mm 2] Diferencial Disy. Cond. Ducto L[m] ΔV[V] ΔV[%]
1 1 1 6,00 3Φ 10,73 10,73 10,73 10,73 RZ1-K 10 10 4x40A-30mA 3x32A/10kA LH 50mm ENCHUFE REEFER 1 20 0,62 0,16
2 1 1 6,00 3Φ 10,73 10,73 10,73 10,73 RZ1-K 10 10 4x40A-30mA 3x32A/10kA LH 50mm ENCHUFE REEFER 2 20 0,62 0,16
4x50A
3 1 1 6,00 3Φ 10,73 10,73 10,73 10,73 RZ1-K 10 10 4x40A-30mA 3x32A/10kA LH 50mm ENCHUFE REEFER 3 20 0,62 0,16
16kA
4 1 1 6,00 3Φ 10,73 10,73 10,73 10,73 RZ1-K 10 10 4x40A-30mA 3x32A/10kA LH 50mm ENCHUFE REEFER 4 20 0,62 0,16
5 1 1 3Φ 0,00 RZ1-K 10 10 4x40A-30mA 3x32A/10kA LH 50mm DISPONIBLE 20 0,00 0,00
TOTAL 5 0 0 0 0 0 5 0 5 24,00 42,90 42,90 42,90
RESUMEN DE CC SUB TABLERO TIPO REEFERS PATIO (SUB-TDF-REF)
Arranque electrico Potencia Corriente [A] Actuador Conductor Protecciones Canalización Caida de Tension
T.D.F. N° Cto. Total Centros Tipo Circuito Corriente [A] Ubicación
[KW]
1W 250 W 1100 W 2200 W 3200 W 6000 W 9500 W R S T Tipo N-S[mm 2 ] F-S[mm 2] Diferencial Disy. Cond. Ducto L[m] ΔV[V] ΔV[%]
1 1 1 6,00 3Φ 10,73 10,73 10,73 10,73 RZ1-K 10 10 4x40A-30mA 3x32A/10kA LH 50mm ENCHUFE REEFER 1 20 0,62 0,16
2 1 1 6,00 3Φ 10,73 10,73 10,73 10,73 RZ1-K 10 10 4x40A-30mA 3x32A/10kA LH 50mm ENCHUFE REEFER 2 20 0,62 0,16
4x50A
3 1 1 6,00 3Φ 10,73 10,73 10,73 10,73 RZ1-K 10 10 4x40A-30mA 3x32A/10kA LH 50mm ENCHUFE REEFER 3 20 0,62 0,16
16kA
4 1 1 6,00 3Φ 10,73 10,73 10,73 10,73 RZ1-K 10 10 4x40A-30mA 3x32A/10kA LH 50mm ENCHUFE REEFER 4 20 0,62 0,16
5 1 1 3Φ 0,00 RZ1-K 10 10 4x40A-30mA 3x32A/10kA LH 50mm DISPONIBLE 20 0,00 0,00
TOTAL 5 0 0 0 0 0 5 0 5 24,00 42,90 42,90 42,90

LISTADO DE TRANSFORMADORES Y ALIMENTADORES

TX1 500KVA- TDAF FRIO 1 AL: 01 ALIMENTADOR FRIO 1
EMP 1 700KW TX2 200KVA BK TDAF REF2/OFIC/SANITARIO AL: 02 Ref2/Sanitario/OFI
TX3 500KVA- TDAF FRIO 2 AL: 03 ALIMENTADOR FRIO 2
EMP 2 TX4 400KVA BK TDAF GALPON AL: 04 GALPON
1320KW TX5 500KVA- TDAF FRIO 3 AL: 05 ALIMENTADOR FRIO 3
TX6 400KVA BK TDAF REFEER 1 AL: 06 REFEER 1
AL: 07 ALIMENTADOR EMERGENCIA
AL: 08 REF2/OFI/SANI
AL: 09 GALPON
GENERADOR TABLERO EMERGENCIA AL: 10 FRIO 1
AL: 11 FRIO 2
AL: 12 FRIO 3
AL: 13 REFEER 1
 DINAMO CONSULTORES

Curvas de protecciones.
Dispositivos de protección y maniobra corte aire- dpx modular y protección termo magnética curvas “C”.
 DINAMO CONSULTORES

III CRITERIOS DE DISEÑO PARA EJECUCION.

IE-1.0 SUMINISTRO DE ENERGIA.

Para todo lo anterior, se debe considerar que las instalaciones terminan en el punto de
acometida, tanto para redes eléctricas. El punto de acople de las redes eléctricas se
considerará aguas arriba tablero general dispuesto para estas instalaciones y que deberá
ser dimensionado, las llegadas a este tablero desde el punto de acople, serán soterrado.

IE-2.0 TABLERO GENERAL Y DISTRIBUCIÒN

IE-2.1 Se incluyen en esta especificación las características constructivas para el tablero general de
alumbrado y fuerza el cual será suministrado e instalado por el contratista eléctrico adjudicado.
Los tableros correspondientes a otras especialidades igualmente deberán cumplir con los
lineamientos constructivos de este documento.

IE-2.2 En la construcción de los tableros generales y de distribución, se deberá seguir básicamente

estas especificaciones, los esquemas unilineales, cuadros de cargas y diagrama de control.

IE-2.3 Antes de proceder a la fabricación de los gabinetes, se deberán presentar los detalles
constructivos de estos, tales como dimensiones, y ubicación de elementos en su interior.

IE-2.4 Los tableros, previo decapado serán pintados con dos manos de pintura anticorrosiva y
una de esmalte de terminación, secada al horno, aplicadas en fábrica. El color de pintura
será definido antes de su construcción por la I.T.O. o arquitecto.
IE-2.5 Los Interruptores Generales de Distribución, serán del tipo Riel DIN, trifásico (400 V),
con las corrientes nominales y capacidades de ruptura que se indican en los
diagramas unilineales, las curvas de operación deberán ser las indicadas según
proyecto y en la medida de lo posible mantener coordinación de marcas por
fabricantes”, fabricados y ensayados bajo Norma IEC-947-2. (Legrand, ABB
Schneider o equivalentes).

IE-2.6 Los elementos que integren los tableros deben ser de marcas conocidas, y cumplir las
características técnicas determinadas por los cálculos, debiéndose asegurar la factibilidad de
su reposición.

IE-2.7 El cableado de los tableros será con conductor H07z1-k, respetando el Código de Colores
paracada fase, neutro y tierra (fases señaladas en cuadros de carga) y barras de Cu Como
se indica en esquemas unilineales. La capacidad de transporte de corriente de los
conductoresdeberá ser mayor a la capacidad de la protección que sirve aguas arriba y aguas
abajo.

IE-2.8 Las tapas de los tableros deben quedar conectadas a tierra mediante un cable flexible.

IE-2.9 En las puertas de los tableros deberán instalarse luces pilotos de señalización de fases de
22mm, IP 66. Estarán conforme a norma IEC 947-3. Serán del tipo Signos de Legrand o
equivalente técnico. Estos pilotos deberán estar protegidos con fusibles de 2 A.

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl
www.dinamo.cl
12
 DINAMO CONSULTORES

IE-2.10 Los repartidores podrán ser modulares con montaje a riel din hasta 100 A suministrados con
placa trasera aislante y tapa de protección con cara anterior transparente. Conforme a la
norma EN 60-947-1. Tipo Legrand o equivalente técnico.

Referencia: Catalogo Legrand 2018-2019. Barra tetra polares 110[A].

Para el caso específico de este proyecto como se detalla en la imagen anterior se ocupan 5
barras de 12x2mm2. Para la distribución de las tres Fases, neutro y tierra a lo largo de la
distribución de cargas en el tablero. Marca Legrand. Referencia 037388, con paso de 18mm
y largo de 990mm.
E-2.11 Todos los automáticos generales o que alimenten otros circuitos deberán ser del tipo
caja moldeada” para asegurar selectividad, con las corrientes nominales y capacidades de
ruptura que se indican en los esquemas unilineales. Su capacidad de ruptura no deberá ser
inferior a 16 KA, podrá trabajar sin problemas a 40°C a plena capacidad, y deberán tener una
porta etiquetas en la cara frontal para la identificación de los circuitos. Los disyuntores deben
cumplir con la norma internacional IEC 947-1-2-3 .Tipo DMX, DPX3 de Legrand, Merlín Gerin,
Mitsubishi, L.G, ABB, o equivalente técnico.

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl
www.dinamo.cl
13
 DINAMO CONSULTORES

Referencia: Catalogo Legrand 2018-2019. Características Protección magneto térmica Gamas de disparo16-100[A].

Referencia: https://www.legrand.com/ecatalogue/028625-air-circuit-breaker-dmx-2500.html 2500[A].

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl
www.dinamo.cl
14
 DINAMO CONSULTORES

MEDIDOR INTELIGENTE ABB M4M.

IE-2.12 Los disyuntores podrán ser de 10KA, 16KA , 25Ka. 36KA, 50KA. de ruptura según
esquemas unilineales, concurvas de operación B, C o D según coordinación y diagramas
unilineales, tensiones nominales para monofásico y trifásico AC 240/415V
respectivamente, IP 40, con porta etiqueta en la protección modelo Lexic o equivalente
técnico, con borne de entrada para 35mm2 y de salida para 25mm2. Protecciones
consideradas para el presente proyecto serán de los rangos de 1x16[A], 3X16[A], 3x20[A],
3X25[A], 3X32[A] Y 3x40[A] para garantizar selectividad y coordinación de disparo en el
sistema eléctrico.

Referencia: Catalogo Legrand 2018-2019. Características Protección magneto térmica Gamas de disparo 3x16-100[A].

Referencia: Catalogo Legrand 2018-2019. Características Protección magneto térmica Gamas de disparo 3x16-100Referencia:
Catalogo Legrand 2018-2019. Características Técnicas protección magneto térmicas.

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl
www.dinamo.cl
15
 DINAMO CONSULTORES

Referencia: Catalogo ABB 2018-2019. Características Técnicas protección magneto térmicas.

IE-2.13 Los Protectores Diferenciales serán de 30 mA y de las capacidades de corrientes nominales

que se indican en los esquemas unilineales, marca Legrand o equivalente técnico, conforme
a N o r m a s EN 61008, IP 20. Solamente los circuitos de computación deberán llevar
modelo HPI. Se debe mantener una sola línea. Y para el presente proyecto se ocupada
protección diferencial de 2x25[A] 30mA. Legrand, para así cumplir con la normativa y
requerimientos estipulados. Deberán ser material libre de halógenos, marcación de acuerdo a
ISO 11469-ISO 1043.

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl
www.dinamo.cl
16
 DINAMO CONSULTORES

Referencia: Catalogo Legrand 2018-2019. Características Técnicas protección disyuntor eléctrico.

Referencia: Catalogo ABB 2018-2019. Características Técnicas protección disyuntor eléctrico.

IE-2.14 Cuando sea el caso de utilizar interruptores diferenciales modelo HPI, estos deberán ser aptos
para conectar cargas no lineales con fuerte contenido armónico y generación de transientes.
Deberán ser material libre de halógenos, marcación de acuerdo a ISO 11469- ISO 1043.

IE-2.15 La salida de los circuitos a las cargas o consumos eléctricos deberá ser conectadas por
intermedio de bornes (fase, neutro, tierra) apilables con topes de fijación, que permitan un
sistema de marcación eclipsable. Autoextinguentes, con características de hidroscopocidad
para evitar retención de humedad. Conforme a norma EN 60- 947-7-1.Tipo Viking 3 de
Legrand o equivalentes para rieles de 15 mm de profundidad

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl
www.dinamo.cl
17
 DINAMO CONSULTORES

Referencia: Catalogo Legrand 2018-2019. Bornes disponibles según salidas

IE-2.16 Para el conexionado del cableado interior de los tableros se utilizarán terminales con cuerpo
aislante tipo Starfix de Legrand o equivalente técnico. El cableado y conexionado se ejecutará
en forma ordenada manteniendo una identificación adecuada de los conductores con un
sistema de marcación con código de color internacional tipo CAB 3 o Memocab de Legrand,
o equivalente técnico. Según el tipo de calibre de conductor a ocupar se especifican a
continuación las características técnicas de los mismos.

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl
www.dinamo.cl
18
 DINAMO CONSULTORES

Referencia: Catalogo Legrand 2018-2019. Características técnicas de cableado Starfix.

.
Los terminales a ocupar en el presente proyecto serán con cuerpo aislantes para
secciones de 2.5 a 10mm2.

IE-2.17 La canalización de los conductores al interior del tablero se realizará por intermedio de
canaleta porta conductores de P.V.C. Color azul, ranurado lateralmente con paso de 12,5

mm x 2m de largo y tapa con banda blanca para identificación por grabado, adhesivo o
escritura con lápiz indeleble. Estará conforme a la norma EN 50085-2-3. Material libre de
halógeno, Tipo Lina 25 de Legrand deberán ser fijadas al tablero con accesorios de fijación
por ningún motivo quedar sueltas considerar lo recomendado o equivalente técnico.

Referencia: Catalogo Legrand 2018-2019. Características técnicas de canaleta tipo lina 25.

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl
www.dinamo.cl
19
 DINAMO CONSULTORES

IE-2.18 Todos los tableros se deberán fabricar bajo norma S.E.C. el cual indica que los tableros
podrán soportar el aumento mínimo de un 25% para la colocación de elementos y también
los espacios en barras u otros elementos que influya en el aumento. Contener distribución de
protección DPX3, barras verticales para reparto de protecciones. Paneles laterales
removibles o puertas abatibles. Ancho 575mm profundidad 147mm, chasis extraíble barra
conductora de protecciones. Legrand o alguna o similares en características en cumplimiento
con la normativas S.E.C.

Referencia: Catalogo Legrand 2018-2019. Características técnicas de canaleta tipo lina 25.

IE-2.19 Los tableros deberán llevar tarjeteros, además se podrá guardar planos de esquemas
unilineales correspondientes a cada tablero, estos serán termolaminados o en bolsas
plásticas, los que deberán quedar en el tarjetero para la identificación de los circuitos en
panel se considerara placas de acrílico negra con letras blancas, lo indicado será tanto para
tableros generales y distribución.
Además, deberán considerarse placas de identificación en la puerta de los tableros para
evitar riesgos a los usuarios, proporcionar un buen servicio y permitir una fácil y adecuada
Manutención, estos tableros deben indicar en una de sus contratapas el fabricante, el
Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl
www.dinamo.cl
20
 DINAMO CONSULTORES

instalador de la obra y sus respectivos teléfonos y direcciones.

IE-3.0 ALIMENTADORES

IE-3.1 Se emplearán cables o alambres de cobre, con una aislación mínima de 1000 Volts y
Temperatura de Servicio de 75º y 90º grados, envasados en rollos o carretes protegidos
para su transporte hasta el lugar de su instalación.
IE-3.2 Se considera el alimentador desde el medidor en sala eléctrica hasta el TDAyF al interior
del recinto deberán ser de 3f 42.4mm2 para sección de la primera barra, y 85mm2 para
alimentar barra de servicios sanitarios.. Como se indica en planos, para 75º o 90º C,
resistente a la humedad, rayos solares y retardante a la llama. No ardera no emitirá humos
tóxicos y las uniones de secciones superiores a 70mm² se harán con uniones rectas tipo
manguito marca Panduit, 3M o equivalente técnico, aisladas con funda termo contraíble,
o uniones estañadas.

a) Cable H07Z1-K.

Usos:
En circuitos de baja tensión de instalaciones comerciales y domiciliarias interiores, en
ambientes secos.
Características:
Deberá tener alta resistencia dieléctrica, mayor capacidad de corriente, resistencia alos
agentes químicos, grasas y ácidos.

Normas de Fabricación:
La fabricación de estos cables estará basada en la norma ICEA S-66-524, NEC (IEC-
502 para 0,6/1,0kV).

Descripción del Conductor:

AISLACIÓN: cubierta de compuesto termoplástico libre de halógenos (H07z1-k).
Disponible en variados colores: negro, rojo, azul, blanco, verde y otros.

Construcción:
Conductor: Cable, compuesto de hebras de cobre electrolítico de temple blando,
concéntrico clase B.
Aislación: Termoplástico (H07z1-k). Cubierta:
Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl
www.dinamo.cl
21
 DINAMO CONSULTORES

Embalaje:
En rollos y carretes.

Características Técnicas:
Tensión de servicio : 1000 Volts
Temperatura de servicio : 90°C
Temperatura de sobrecarga : 160°C
Temperatura de cortocircuito : 250°C

IE-4.3 Los largos indicados en diagrama unilineal son informativos, los

proponentes deben efectuar sus propias mediciones.

IE-4.4 Las secciones de los alimentadores se indican en los planos eléctricos, ante
cualquier discrepancia el contratista eléctrico deberá calcular la sección de
acuerdo a lo que se indica en la norma S.E.C.
La sección de los neutros de los alimentadores trifásicos se considerará igual a las
fases para disminuir armónicas e interferencias.

IE-5.0 CANALIZACIONES (Incluye soportes, cajas y material menor como accesorios).

IE-5.1 En general las canalizaciones indicadas en los planos se ejecutarán mediante

ductos de acero galvanizado. Rígido embutido en su gran mayoría, y/o pre
embutido.

IE-5.2 El trazado de los ductos deberá ser ordenado y uniforme, y deberá coordinarse con
las otras especialidades, los cambios de dirección y desvíos deberán ser aprobados
por el proyectista y laI.T.O.

IE-5.3 La fijación en losa, muros o estructuras de los ductos, a la vista se hará por medio
de abrazaderas metálicas electro galvanizadas mod. 1E-R Caddy o equivalente,
tarugos de nylon Fischer o equivalente y tornillos rosca latas, los ductos en cielo
falso deberán quedar perfectamente aplomados y nivelados.

IE-5.4 El contratista eléctrico deberá preocuparse de dar una buena distribución de

recorridos a los ductos horizontales y verticales, evitará el exceso de curvas que
dificulten la introducción de los cables y no formará paquetes muy voluminosos de
ductos que molesten las terminaciones de piso, embaldosados y estucos; en
forma especial su ordenamiento en las llegadas y salidas de las cajas de tableros
o sus armarios

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl
www.dinamo.cl
22
 DINAMO CONSULTORES

a) Ducto conduit FA HF libre de Halógenos.(para interiores o según corresponda)

1. Materia Prima: Flexible de acero con zincado en caliente.

2. Color: Gris.
3. Características: Ducto corrugado especial
Para instalaciones eléctricas
domiciliarias, comerciales e
industriales de baja tensión. Ideal
para empotrar en paredes, opisos
y estructuras de hormigón
armado.
4. Ventajas:
- No propaga llama.
- Alta resistencia química y a la corrosión.
- Es aislante.
- Bajo coeficiente de rozamiento, por lo que tiene facilidad para introducir
cables.
- Gran espesor de pared, otorgándole gran resistencia al achatamiento.
- Flexibilidad, ahorrando conexiones.

5. Norma de fabricación.
Fabricada bajo la Norma EN61386, la cual especifica los siguientes
ensayos: Inspección Visual.
- Marcado.
- Control Dimensional.
- Curvatura a 90º y 180º.
- Resistencia al Impacto.
- Resistencia a la Compresión.
- Inflamabilidad.
- Resistencia de Aislamiento.
- Rigidez dieléctrica.

Referencia: Catalogo Legrand 2018-2019. Características técnicas y presentación de Flexible metálico.

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl
www.dinamo.cl
23
 DINAMO CONSULTORES

b) Cañería de EMT. Rígida tipo conduit.

Este tipo de canalización se utilizará en zonas

donde las instalaciones se dispondrán en forma
sobrepuesta y embutida.

Tipo Tubo EMT de paredes gruesas para alto impacto.

Norma NCH Nº 4/2003, norma Chilectra Nº 51.ATSM A 653 NTC
4011.
Fabricación Ductos metálicos y galvanizados. Zinc.

Acoplamiento Uniones, coplas y terminales acorde adiámetros.

Soportes En las canalizaciones sobrepuestas se montarán rieles “c” o
tipo “Unistrut” o equivalente, con abrazaderas perfiladas tipo
T.T., dela misma procedencia o abrazaderas tipo cady o
equivalente.
Uniones Las uniones a cajas, cámaras y tableros se efectuarán con
terminales acorde al diámetro de la tubería.
Curvas Las cañerías de EMT. Serán dobladas en frio de preferencia
según instrucciones del fabricante. El radio de curvatura en
ductos de EMT.

c) Cajas Para cañerías y tuberías de acero galvanizado en recintos normales

Serán electro galvanizado para empotrar en muro

Cielos, tipo A01, 100x100mm y chuqui metálica.

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl
www.dinamo.cl
24
 DINAMO CONSULTORES

IE-6.0 CABLEADO DE CIRCUITOS (Distribución)

IE-6.1 Se emplearán cables de cobre, con una aislación mínima de 600 Volts y Temperatura de
Servicio de 75º y 90º grados, envasados en rollos o carretes protegidos para su transporte
hasta el lugar de su instalación. La sección mínima será de 1,5mm² h07z1-k en Alumbrado
y 2.5mm2 H07z1-k en enchufes, para los circuitos de exteriores se usaran del tipo Rz1-k,
las secciones según corresponda en Amper y caída de voltaje. El resto según lo indicado
en cuadros de cargas.

IE-6.2 Los conductores que se utilicen para Baja Tensión serán con aislación termoplástica,
dependiendo de las características y condiciones ambientales según se indican a
continuación:

Alumbrado Exterior = aislación RZ1-K.

Alumbrado Interior = aislación termoplástica H07Z1-K.

IE-6.3 En todas las conexiones entre conductores hasta 6mm.² se utilizarán conectores rápidos
atornillables de material inquebrantable o soldadura con doble capa de huincha de goma
y una capa de huincha plástica.

Las uniones de secciones superiores a 6mm.² se harán con uniones rectas tipo
manguito marca Panduit, 3M o equivalente técnico aisladas con funda
termocontraible, o uniones estañadas.
IE-6.4 Conductores de baja tensión:

Todos los conductores deben respetar el siguiente código de colores:

Línea 1 : Azul (R)

Línea 2 : Negro (S)
Línea 3 : Rojo (T)
Neutro : Blanco (N)
Tierra : Verde (tp)

IE-6.5 Instalación de Conductores:

La cantidad de conductores que van en el interior de cada ducto, se indican en los

planos con una línea y número, en caso de no marcarse, se entenderá que sólo dos
conductores serán instalados en ese tramo, En número de conductores por ducto se
Ejecutó según el reglamento de DECRETO 8.

IE-6.6 No se usarán medios mecánicos para pasar cables, salvo los aprobados por la inspección de
obra.

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl 26
www.dinamo.cl
 DINAMO CONSULTORES

IE-6.7 Para mantener el equilibrio de carga calculado se debe conectar cada circuito monofásico ala
fase que determinan los cuadros de carga respectivos. No obstante, al finalizar la obra el
contratista eléctrico verificara el correcto balance de fases y efectuar los cambios que
sean pertinentes para dejar todo el sistema equilibrado

IE-6.8 Todos los conductores deberán ser continuos entre salida o terminales. No se permitirán
uniones dentro de los ductos.

IE-6.9 Las conexiones se harán dejando un mínimo libre de 15cm. de alambre desde la caja de
conexión. No se permitirán cambios de secciones en los conductores de un mismo circuito,
salvo indicación expresa en planos.

IE-6.10 Los conductores canalizados en la b.p.c., deberán ser liados con amarras plásticas e
identificadas debidamente.

IE-6.11 Las uniones dentro de las cajas deberán quedar aisladas totalmente y puestas en forma
ordenada, para dejar espacio en el caso de los enchufes las uniones no deberán tocar el
módulo del enchufe.

IE-6.12 Los equipos de iluminación en general, deberán ser alimentados desde la caja de derivación,
hasta la regleta de conexión del equipo, en cordón S.V.T. 3 x #18 AWG, salvo casos
específicos.

IE-6.13 Las marcas aceptadas para conductores serán: COVISA, COCESA, VITEL, MADECO o
equivalentes técnico.

a) Cordón H07z1-k 3X1.5mm2.

Usos:
Los cordones tipo H07z1-k se usarán únicamente para la
conexiónde los equipos de iluminación

Características:

Deberá otorgar excelentes propiedades eléctricas, térmicas y

Mecánicas con retención de ellas después de un prolongado uso. Posee una excelente
flexibilidad, aún a temperaturas tan bajas como 70°C, gran resistencia al impacto, a la
abrasión, polución y a llamas.

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl 26
www.dinamo.cl
 DINAMO CONSULTORES

Norma de Fabricación.
La fabricación de estos cables estará basada en la norma Decreto 8.

Construcción:
Conductor Cables extra flexibles de cobre temple blando.
Aislación termoplástica coloreada, resistente al ozono.
Formación 2, 3 ó 4 conductores aislados cableados y con relleno de
intersticios de material no higroscópico.
Cubierta Elastómero (goma) termoplástico color negro, resistente al
impacto, abrasión.

Características Técnicas:

Temperatura de servicio 90°C en ambientes secos o húmedos.

Tensión de servicio 600 V

b) Marcas de circuitos:

Los alimentadores y/o circuitos se identificarán con marcas Legrand. Panduit tipo SSM o equivalente
técnico en las llegadas a las borneras del tablero.
Esta identificación debe hacerse con lápiz indeleble en las partes destinadas para ello, cada 5m o con
collarines con Nº o letras. Recomendaciones patentadas Legrand o similares para uso.

Referencia: Catalogo Legrand 2018-2019. Características técnicas de canaleta tipo lina 25

c) Amarras

Cuando los conductores van en b.p.c., deben agruparse

todos aquellos que pertenecen a un mismo circuito o
alimentador. Para eso se usarán amarras plásticas
Legrand, panduit o equivalentes técnico.

d) Uniones:
Serán de los tipos que se indican a continuación:

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl 26
www.dinamo.cl
 DINAMO CONSULTORES

Estos serán tipo Capvis o conicos amarillos, 3M, o equivalente técnico, y se utilizarán en uniones
dentro de cajas de derivación. Estas uniones previamente se estañarán en sus extremos cuando
se trate de cables.
En las uniones a realizar en b.p.c. se utilizaran conectores de derivación 3M Scotchlock 560 ó
567 según corresponda.

Uniones Soldadas:

Se utilizarán solamente donde no sean aplicables los conectores cónicos. Deberán llevar 2 capas
como mínimo de cinta aislante de plástico, más dos capas de cinta de goma, todas con traslapo de
50%.
Las cintas serán 3M o equivalente técnico con aprobación UL. Se podrá usar mangueras
termocontraibles.

e) Terminales

Se usará terminales de 3M, panduit o equivalente técnico,

instalados con la herramienta adecuada.

Los terminales se fijarán a las barras u otro equipo mediante

pernos, los cuales se apretarán con llaves de tórque. Eltórque
será el que recomienda el fabricante.

IE-7.0 ARTEFACTOS

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl 26
www.dinamo.cl
 DINAMO CONSULTORES

IE-7.1 Los artefactos (enchufes e interruptores), serán Bticino Matic 10 / 16 A, 250 V o equivalentes
técnico, compuestos con tapa nea o equivalente técnico, según requerimientos del
mandante.
Salvo los instalados en b.p.c. (bandeja porta conductores) de Legrand o equivalente técnico,
estos serán modelo Mosaic, se deberán considerar todos los marcos y soporte respectivos.
Los interruptores deberán ser montados a una altura de 1.20m. Del NPT. Los enchufes en
general serán instalados a 0.30 del NPT, salvo indicación contraria en planos o indicación en
obra por el propietario.

Los enchufes normales serán código AM5113, 10 A. Por confirmar Los

enchufes de fuerza serán código AM5180, 16 A. Por confirmar Los
enchufes de seguridad serán código AM5100, 10 A. Por confirmar Los
interruptores 9/12 serán código AM5001. Por confirmar

Todos los artefactos serán montados en soportes plásticos Matic cód. 503R
con placas Magic o equivalente.

IE-7.2 En los casos de instalación de dos cajas de enchufe e interruptor juntas, estas se montarán
en igual sentido, separadas por 5 cm, todas las cajas de derivación, corrientes débiles, de
enchufes u otras, se instalarán separadas por la misma distancia indicada (5cm).

IE-7.3 En el caso de los baños, al instalar interruptor y enchufe en el muro sobre el vanitorio, las
cajas deberán quedar ambas en sentido horizontal y separado, como se indicó en el párrafo
precedente (a 5 cm). Y además deberán estar protegidos contra salpicadura de agua sobre
IPX4.

IE-7.4 En los recintos húmedos o exteriores tanto los interruptores como los enchufes
Deberán considerar protección IP-55

IE-8.0 SISTEMA PUESTA A TIERRA

IE-8.1 El sistema de puesta a tierra es proporcionado por contratista que adjudique la obra, deberá
cumplir con normativavigente al momento de la implementación, inferior a 5[Ω], el cual está
conectado directamente a la puesta a tierra del recinto por medio del método de medición
de electrodos.

IE-9.0 ILUMINACION

IE-9.1 El contratista deberá consultar el montaje y conexionado de todos los equipos de iluminación
bajo estándares normalizados en S.E.C, de acuerdo a lo indicado en planos o por el
propietario.

Los equipos de iluminación deberán ser los especificados por el arquitecto.

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl 26
www.dinamo.cl
 DINAMO CONSULTORES

Todos los equipos de iluminación serán presentados al Arquitecto e I.T.O. Antes de su

compra para su aprobación, además deberán entregar sus correspondientes cálculos de
iluminación por cada recinto tipo indicando el valor mínimo y máximo en lux.

IE 10.0 PLANOS

IE 10.1 El contratista que se adjudique la obra deberá entregar un juego de planos As-Built en
papel, donde se registrarán todos los cambios efectuados durante el desarrollo de la obra,
además del correspondiente respaldo en CD.

IE 10.2 El contratista eléctrico deberá realizar los trámites eléctricos ante la compañía eléctrica
correspondiente además cada especialista entregara al organismo correspondiente los planos
para su Certificación, deberá incluir también la entrega de todos los manuales y
documentación técnica de los equipos suministrados. Certificación de conformidad final de
empresa y subcontratista en cuanto al desarrollo técnico - financiero entre ambos.
Entrega de estudio de mediciones finales de iluminación de pasillos, oficinas, etc.,
resistividad de mallas de tierras, valores de caídas de voltaje.

IE 10.3 Como se indica en el ítem de tableros se deberán considerar tarjetero dentro del tablero para
incorporar en ellos la nómina de circuitos y esquema unilineal para identificar los circuitos de
cada sector, estos serán tamaño oficio o un tamaño visibles los que se deberán termo laminar.

V PRUEBAS, ENSAYOS Y RECEPCION.

PE 11.1 Se entenderá como Recepcionada la obra cuando el instalador eléctrico haga entrega a
la ITO, con copia al mandante lo siguiente.

 Mediciones y corrección de equilibrio de fases

 Mediciones de aislación de alimentadores con megger de 1000 V.
 Planos AS-BUIT para entrega al mandante e inscripción al SEC.
 Planilla cálculo de cortocircuito.
 Estudio sondeo eléctrico vertical.

Nota: Sin perjuicio de lo anterior la ITO y/o el mandante podrán solicitar alguna prueba adicional a
las descritas.

Av. Ricardo Lyon 222 of. 203, Providencia - Sgto. - Fono (2) -2328926 –3355556. Mail: diego@dinamo.cl 26
www.dinamo.cl
