Sistemas Constructivos [94.

15]
Sistema constructivo:

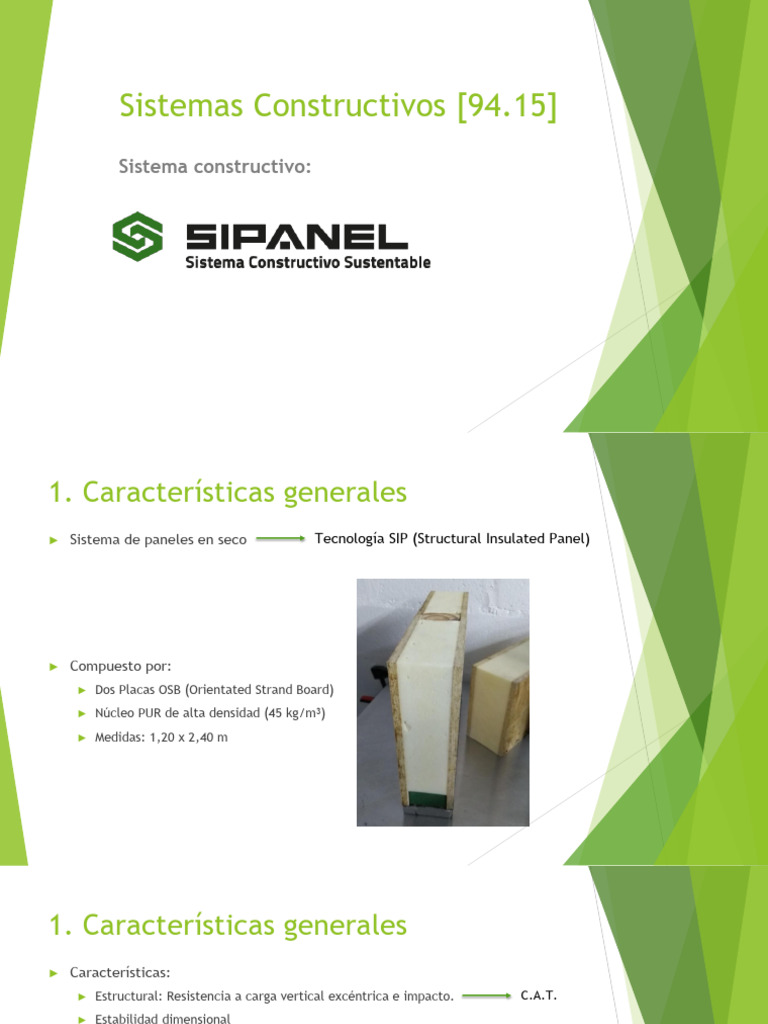

1. Características generales
► Sistema de paneles en seco Tecnología SIP (Structural Insulated Panel)

► Compuesto por:
► Dos Placas OSB (Orientated Strand Board)
► Núcleo PUR de alta densidad (45 kg/m3)
► Medidas: 1,20 x 2,40 m
1. Características generales
► Características:
► Estructural: Resistencia a carga vertical excéntrica e impacto. C.A.T.
► Estabilidad dimensional
► Durable
► Liviano
► Fácil y rápido de instalar

► Aptos para edificios, residencias y comercios:

► Pisos
► Paredes
► Techos
1. Fuego
► Características:
► Comportamiento al fuego Según Norma DIN 4102

► Inflamabilidad espuma rígida de PU Según Norma ABNT MB 1562. Ensayado por INTI
1. Algunas Obras
► Sistema completo SIPANEL:
1. Algunas Obras
► Sistema MIXTO: Estructura H°A° + Paneles SIPs
1.1 Muro Portante
► Toman los esfuerzos debido a las cargas.
► Se pueden colocar tanto en el exterior como en el interior.
► Dos modelos:
► SIP 70
► SIP 90

Certificación APA
1.1 Muro Portante
► Ensayo de Compresión excéntrica: Carga de Rotura= 16400 Kg
► Del CAT se tiene:
1.2 Panel GYPSIP
► Paneles no portantes.
► Para tabiquería interna, revestimiento de techos y paredes.
► Compuesto por:
► Placa de Yeso + PUR + Placa de Yeso
1.3 Panel EVO-SIP
► Para exteriores, zonas húmedas, cielorrasos exteriores.
► No necesita revestimiento interior ni exterior.
► Compuesto por:
► Placa de Fibrocemento + PUR + Placa de Fibrocemento
1.4 Panel SIP 50 - Techos
► Paneles portantes.
► Uso exclusivo para techos.
► Compuesto por:
► Placa interior + PUR + Placa OSB exterior.
► Placa interior: OSB, MDF pintable, MDF enchapado.
1.5 Thermoskin
► Sistema de revestimiento para interiores.
► Compuesto por:
► Placa vista: Yeso, OSB, Fibrocemento, MDF.
► Capa de PUR de espesor variable entre 25 y 93 mm.
► Funciones:
► Aumento de aislación térmica de muros, techos y cielorrasos.
► Revestimiento.
2.Plano de arquitectura
► Se diseño en simultaneo con la panelización, evitando gran número de
recortes y una eficiente transmisión de las cargas.
► Superficie: 42 m²
Consta de 2 dormitorios (1 principal),
baño y cocina-comedor
► Ventilación e iluminación sobre
frente y contrafrente
► Techo a dos aguas, pendiente(33%)
sobre los laterales
3.Detalle de la envolvente del sistema
Muro:
3.Detalle de la envolvente del sistema
Techo:
4.1. Verificaciones de Kmax admisible y
condensación superficial - Muro

Muro:
4.1. Verificaciones de Kmax admisible y
condensación superficial - Muro

Puente térmico:
4.1. Verificaciones de Kmax admisible y
condensación superficial - Muro
Resultados Córdoba:

K muro invierno 0.26

K muro verano 0.26
K admisible máximo muro nivel B invierno 0.914
K admisible máximo muro nivel B verano 1.25

K muro puente térmico invierno 0.57

K muro puente térmico verano 0.57
K admisible máximo muro nivel C invierno 1.59
K admisible máximo muro nivel C verano 2
4.1. Verificaciones de Kmax admisible y
condensación superficial - Muro
Resultados Córdoba:
4.1. Verificaciones de Kmax admisible y
condensación superficial - Muro
Resultados Río Gallegos:

K muro invierno 0.26

K muro verano 0.26
K admisible máximo muro nivel B invierno 0.642
K admisible máximo muro nivel B verano 1.25

K muro puente térmico invierno 0.57

K muro puente térmico verano 0.57
K admisible máximo muro nivel C invierno 1.059
K admisible máximo muro nivel C verano 2
4.1. Verificaciones de Kmax admisible y
condensación superficial - Muro
Resultados Río Gallegos:
4.1. Verificaciones de Kmax admisible y
condensación superficial - Muro
Resultados Salta:

K muro invierno 0.26

K muro verano 0.26
K admisible máximo muro nivel B invierno 0.842
K admisible máximo muro nivel B verano 1.25

K muro puente térmico invierno 0.57

K muro puente térmico verano 0.57
K admisible máximo muro nivel C invierno 1.45
K admisible máximo muro nivel C verano 2
4.1. Verificaciones de Kmax admisible y
condensación superficial - Muro
Resultados Salta:
 4.1. Verificaciones de Kmax admisible y
condensación superficial - Muro
Resultados sin EIFS:

Córdoba Río Gallegos

K muro puente térmico invierno sin EIFS 1.03 K muro puente térmico invierno sin EIFS 1.03
K muro puente térmico verano sin EIFS 1.03 K muro puente térmico verano sin EIFS 1.03
K admisible máximo muro nivel C invierno 1.59 K admisible máximo muro nivel C invierno 1.095
K admisible máximo muro nivel C verano 2 K admisible máximo muro nivel C verano 2

Salta
K muro puente térmico invierno sin EIFS 1.03
K muro puente térmico verano sin EIFS 1.03
K admisible máximo muro nivel C invierno 1.45
K admisible máximo muro nivel C verano 2
 4.2. Verificaciones de Kmax admisible y
condensación superficial - Techo
Resultados Córdoba:

Córdoba
K muro verano 0.43
K muro invierno 0.44
K admisible máximo muro verano 0.48
K admisible máximo muro invierno 0.72
 4.2. Verificaciones de Kmax admisible y
condensación superficial - Techo
Resultados Río Gallegos:

Río Gallegos
K muro verano 0.43
K muro invierno 0.44
K admisible máximo muro verano 0.48
K admisible máximo muro invierno 0.55
 4.2. Verificaciones de Kmax admisible y
condensación superficial - Techo
Resultados Salta:

Salta
K muro verano 0.43
K muro invierno 0.44
K admisible máximo muro verano 0.48
K admisible máximo muro invierno 0.69
5.Detalles
constructivos
► Encuentro
Muro exterior- Muro exterior

(67,8mm)
 (67,8mm)

Detalles
constructivos
► Encuentro
Muro exterior- Fundación
Detalles
constructivos
► Encuentro muro exterior- techo
6.Panelizacion de la vivienda
Panelización techo
Panelización muro frente
Panelización muro contrafrente
Panelización muros laterales
Panelización muro divisorio interior
7.Verificacion y análisis estructural
Para el caso general de cargas sobre cubierta, estas se transmitirán
por:
• Flexión de la chapa (con contribución de los paneles de techo), a
través de las clavaderas hacia las cabriadas.
• Esfuerzo axil en los elementos de las cabriadas hasta los muros
portantes verticales SIPanel (Gravitatorias 🡪 por la solera de
apoyo; Succión 🡪 por corte en los clavos) .
• Los muros transmitirán la carga hasta las fundaciones
(Gravitatorias 🡪 directo ; Succión 🡪 por corte en los clavos).
7.Verificacion y análisis estructural
7.Verificacion y análisis estructural
7.Verificacion y análisis estructural
Para el caso de cargas horizontales (viento), los esfuerzos se transmitirán por:
• Por corte de los muros donde es aplicada la carga, hasta los puntos de
apoyo (tablero de rigidización de OSB, y base).
• La parte de la carga que va a la placa de rigidización, la hará trabajar a
compresión, y repartirá la carga entre los muros exteriores.
• Luego se transmiten por corte de los muros exteriores, hacia la base.
7.Verificacion y análisis estructural
8. Detalle de
ingeniería de
un panel con
puerta ventana
y tecla de luz
8. Detalle de ingeniería de un panel con puerta
ventana y tecla de luz
 9. FABRICACION

CONSIDERACIONES
1) DESCARGA Y ACOPIO  Tiempo máximo de entrega de
paneles es de 140 días
2) INYECCION
 Paneles por vivienda: 46
3) ACOPIO DE PANELES  Paneles totales: 13.800
4) CORTE Y NUMERACIÓN  Ritmo de trabajo :
5) VACIADO 1,53 casas por día
6) ACONDICIONAMIENTO CONSTRUCTIVO 70,4 paneles por día

7) DISPOSICION FINAL PARA TRASLADO

Layout de fabrica
Descarga y acopio de materia prima

 Placas de OSB (tableros de viruta orientada)

 Materiales base de la espuma de PUR
 Tablas y tirantes de madera.
 Clavos coil
Inyección

► La inyeccion espuma dura 2 minutos por panel

► Velocidad: 10 paneles por hora por mesa. Montaje de los paneles, armado de
moldes, inyección, fraguado y desmolde
► 2 mesas de inyección
Acopio de paneles

Capacidad de acopio: 320 paneles

Superficie: 180 metros cuadrados.
Corte y numeración

► 2 mesas de corte
► Velocidad de 4 paneles por hora por mesa
Planificacion según CORTE

1) Entrega del primer paquete de paneles 10 días

2) Producción de paneles 138 días
• Semana laborable de 44 horas, un día de jornada doble
• 704 paneles por semana. 352 paneles cortados por semana
3) Entrega paneles 10 días
4) Finalización viviendas. Instalaciones, terminaciones, etc. 21 días
Vaciado

► Consiste en quitar parte del PUR expandido del panel.

 Acondicionamiento constructivo

► Este espacio será utilizado utilizado para la vinculación de paneles por

tirantes, soleras, y mismos paneles incluso.
► Apoyos, esquinas y elementos
de unión como son los clavos Coil
y anclaje químico de espuma PUR.
► Se realiza el paquete a cargar en los camiones y posterior traslado
 Disposición Final para Traslado

 Se realiza el paquete a cargar en los camiones y posterior traslado

10. Transporte y montaje in situ, preparación del
terreno, instalaciones, fundaciones y montaje.

► Replanteo
Montaje
Montaje
Colocación paneles
Colocación paneles
Cerramientos
Cerramientos
Cerramientos
Arriostramientos
Cubierta
