“CREACION DEL COMPLEJO DEPORTIVO EN EL CASERIO PASAJE SUR DEL DISTRITO DE DISTRITO DE

OLMOS – PROVINCIA LAMBAYEQUE – DEPARTAMENTO LAMBAYEQUE”

OLMOS

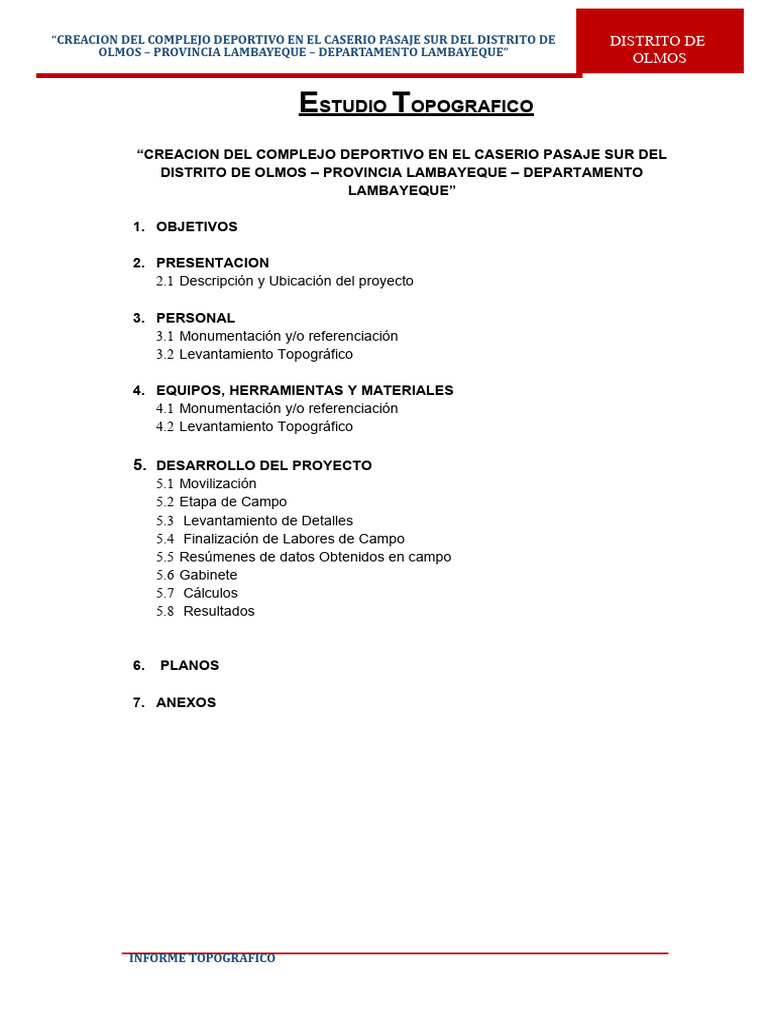

ESTUDIO TOPOGRAFICO
“CREACION DEL COMPLEJO DEPORTIVO EN EL CASERIO PASAJE SUR DEL
DISTRITO DE OLMOS – PROVINCIA LAMBAYEQUE – DEPARTAMENTO
LAMBAYEQUE”

1. OBJETIVOS

2. PRESENTACION
2.1 Descripción y Ubicación del proyecto

3. PERSONAL
3.1 Monumentación y/o referenciación
3.2 Levantamiento Topográfico

4. EQUIPOS, HERRAMIENTAS Y MATERIALES

4.1 Monumentación y/o referenciación
4.2 Levantamiento Topográfico

5. DESARROLLO DEL PROYECTO

5.1 Movilización
5.2 Etapa de Campo
5.3 Levantamiento de Detalles
5.4 Finalización de Labores de Campo
5.5 Resúmenes de datos Obtenidos en campo
5.6 Gabinete
5.7 Cálculos
5.8 Resultados

6. PLANOS

7. ANEXOS

INFORME TOPOGRAFICO
“CREACION DEL COMPLEJO DEPORTIVO EN EL CASERIO PASAJE SUR DEL DISTRITO DE DISTRITO DE
OLMOS – PROVINCIA LAMBAYEQUE – DEPARTAMENTO LAMBAYEQUE”
OLMOS

1. OBJETIVOS

La Municipalidad Distrital de olmos viendo la necesidad del mejoramiento de

la cancha deportiva del pasaje sur se encomienda realizar el servicio a nivel de
fichas técnicas estándar denominado “CREACION DEL COMPLEJO DEPORTIVO EN
EL CASERIO PASAJE SUR DEL DISTRITO DE OLMOS – PROVINCIA LAMBAYEQUE –
DEPARTAMENTO LAMBAYEQUE”
siendo los objetivos de los trabajos topográficos los siguientes:

 Establecer BMS, para poder obtener el levantamiento topográfico del área

 Determinar el área total donde ejecutará el proyecto.

2. PRESENTACION

El presente informe forma parte de los Estudios Definitivos del Proyecto denominado
“PROYECTO: “CREACION DEL COMPLEJO DEPORTIVO EN EL CASERIO PASAJE
SUR DEL DISTRITO DE OLMOS – PROVINCIA LAMBAYEQUE – DEPARTAMENTO
LAMBAYEQUE”

Este Informe presenta información definitiva de los Servicios de Campo, gabinete y está
referido a los Servicios Topográficos, ejecutados por la MUNICIPALIDAD DISTRITAL DE
OLMOS – CAJAMARCA. Como parte integrante de los estudios definitivos del proyecto
anteriormente citado. Los trabajos que integran este Informe reflejan la obtención de la
información de toda el área urbana, y zonas colindantes por donde se trazaron las rutas
de las obras líneas, necesaria para las obras a proyectarse y es resultado de los
trabajos desarrollados en forma sistemática tanto en campo como en gabinete. Es
importante mencionar que los levantamientos topográficos se efectuaron utilizando la
estación total electrónico como equipo de precisión, cuyos puntos de vértices han sido
ubicados y monumenticos teniendo como base los puntos de los vértices del área del
terreno establecidos por una Base con GPS topográfico cuyos valores fueron dados con
el WGS84.

2.1. Ubicación del proyecto

El proyecto se encuentra ubicado dentro de la jurisdicción del Distrito

de Olmos, Provincia de Lambayeque, Región de Lambayeque.

UBICACIÓN:
Departamento/Región: Lambayeque
Provincia: Lambayeque
Distrito: Olmos
Altitud: 167 m.s.n.m.

LOCALIDAD DE OLMOS: MACRO Y MICRO LOCALIZACION DEL PROYECTO

INFORME TOPOGRAFICO
“CREACION DEL COMPLEJO DEPORTIVO EN EL CASERIO PASAJE SUR DEL DISTRITO DE DISTRITO DE
OLMOS – PROVINCIA LAMBAYEQUE – DEPARTAMENTO LAMBAYEQUE”
OLMOS

UBICACIÓN
DEL
PROYECTO

UBICACIÓN
DEL
PROYECTO

MAPA DEPARTAMENTAL DEL PERU MAPA DEPARTAMENTO DE LAMBAYEQUE

DEPARTAMENTO DE LAMBAYEQUE PROVINCIA OLMOS

UBICACIÓN
DEL UBICACIÓN
PROYECTO DEL
PROYECTO

FUENTE: INEI: Banco de información Distrital.

3. PERSONAL

INFORME TOPOGRAFICO
“CREACION DEL COMPLEJO DEPORTIVO EN EL CASERIO PASAJE SUR DEL DISTRITO DE DISTRITO DE
OLMOS – PROVINCIA LAMBAYEQUE – DEPARTAMENTO LAMBAYEQUE”
OLMOS

El personal que participó en esta partida del proyecto que consta 2 etapas son los
siguientes:

3.1. Monumentación y/o referenciación de “Puntos de Control” (Hitos)

 Jhonny Yonel LLatas Silva D.N.I. 48124939
Responsable de la Monumentación y/o referenciación.

 Manuel Ricardo Huamán Herrera D.N.I. 75722578

3.2. Levantamiento Topográfico

 Jhonny Yonel LLatas Silva D.N.I. 48124939
Responsable del Levantamiento Topográfico.

 Manuel Ricardo Huamán Herrera D.N.I. 75722578

4. EQUIPOS, HERRAMIENTAS Y MATERIALES

4.1. Documentación y/o referenciación

El equipo de trabajo se encargó de monumentar 2 BMS en puntos fijos.

4.2. Levantamiento Topográfico

- 01 Estación Total LEICA TS06 PLUS

- 01 GPS Garmin topográfico
- 02 Portas Prismas
- 02 Prismas
- 02 bastones
- 02 Tribach
- 01 Wincha metálica de 50 m.
- 03 Radio comunicador

5. DESARROLLO DEL PROYECTO

El levantamiento topográfico se realizó de acuerdo a los objetivos determinados,

los cuales se desarrollaron en etapas, las que a continuación se detallan

5.1. Mo vili
viliz
zación
ción
El personal asignado a las labores de levantamiento topográfico, se
movilizaron al lugar del proyecto el día 28 de septiembre del 2020.

5.2. Etapa de Campo

INFORME TOPOGRAFICO
“CREACION DEL COMPLEJO DEPORTIVO EN EL CASERIO PASAJE SUR DEL DISTRITO DE DISTRITO DE
OLMOS – PROVINCIA LAMBAYEQUE – DEPARTAMENTO LAMBAYEQUE”
OLMOS

En esta etapa, se levantó toda la información necesaria in situ, para lo cual el

personal asignado contó con las herramientas, materiales y equipos
adecuados para cumplir con un óptimo desempeño, quienes laboraron el día
29 de septiembre del 2020, fecha en que se culminó las labores de campo
correspondiente al levantamiento topográfico del proyecto.

5.3. Levantamiento de Detalles

Para el Levantamiento de detalles se utilizó una (01) estación Total Leica
TS06 Plus (5”) y un nivel automático marca Topcom, con las siguientes
características.

UNA ESTACIÓN T OT AL MARCA LEICA TS06 PLUS (5”)

 Dos Prisma
 Un Trípode de Aluminio
 Dos Bastones Telescopios de 2.5 m.
 Nivel automático TOPCOM
 Mira de aluminio de 5 mts.

5.4. Finalización de Labores en Campo

El día 29 de septiembre del 2020, en horas de la tarde, se desarrolló una

reunión de coordinación y de cierre de labores de campo, entre el
responsable del levantamiento topográfico y el jefe de proyecto; en las cuales
se tocaron los temas referentes a la finalización de las labores de campo
encomendadas y sobre los plazos para entregar el informe del levantamiento
topográfico Definitivo del proyecto.

INFORME TOPOGRAFICO
“CREACION DEL COMPLEJO DEPORTIVO EN EL CASERIO PASAJE SUR DEL DISTRITO DE DISTRITO DE
OLMOS – PROVINCIA LAMBAYEQUE – DEPARTAMENTO LAMBAYEQUE”
OLMOS

5.5. Resúmenes de Datos Obtenidos en Campo.

N° NORTE ESTE COTA DESCRIPCION

1 9345511 613146 75 E01
2 9345517.78 613142.611 74.9174 E02
3 9345539.01 613093.413 75.0103 PE
4 9345526.52 613148.403 74.7843 ARB
5 9345533.97 613094.586 74.6228 RE
6 9345535.68 613142.983 74.8684 PE
7 9345535.43 613066.515 74.6388 PE
8 9345526.26 613130.571 74.4491 RE
9 9345536.2 613047.598 74.6801 PE
10 9345518.1 613106.851 74.5066 RE
11 9345535.88 613039.107 74.8354 CA
12 9345506.21 613080.316 74.5069 RE
13 9345515.26 613056.13 74.6488 CA
14 9345493.55 613065.356 74.6085 CA
15 9345503.6 613061.565 74.4921 PE
16 9345480.3 613071.981 74.5215 PE
17 9345462.35 613081.436 74.5976 PE
18 9345484.42 613081.654 74.5051 RE
19 9345450.6 613086.675 74.6232 PE
20 9345484.8 613105.38 74.3752 RE
21 9345454.12 613107.678 74.7925 PE
22 9345495.92 613129.53 74.3179 RE
23 9345458.59 613126.197 74.5406 PE
24 9345501.61 613143.87 74.5428 PE
25 9345464.34 613146.311 74.661 PE
26 9345509.92 613153.454 76.6386 RE
27 9345486.48 613145.836 76.206 ESQ
28 9345511.49 613126.345 75.9223 RE
29 9345522.12 613127.122 75.9866 RE
30 9345509.52 613146.503 76.4421 ARB
31 9345527.24 613177.926 76.9377 POS

5.6. Gabinete

En esta etapa se ha procesado la información obtenida en campo (data

topográfica) correspondiente a cada zona estudiada. El procesamiento
de dicha información ha sido descargada de la Estación Total para
luego ser procesada mediante el programa AUTOCAD CIVIL 3D,
programa que posee todas las herramientas informáticas y que nos
permite obtener o alcanzar cada uno de los objetivos planteados en el
presente trabajo, así como la automatización de los datos en planos de
detalle que se presenta en los anexos.

INFORME TOPOGRAFICO
“CREACION DEL COMPLEJO DEPORTIVO EN EL CASERIO PASAJE SUR DEL DISTRITO DE DISTRITO DE
OLMOS – PROVINCIA LAMBAYEQUE – DEPARTAMENTO LAMBAYEQUE”
OLMOS

5.7. Cálculos
Se realiza la descarga de datos del equipo y se procesa en el programa
civil 3D.

5.8. Resultados

Luego de culminar con el procesamiento de los datos se logró obtener

los siguientes resultados para el proyecto:

 Curvas de nivel Principales cada 5.00 m.

 Curvas de nivel Secundarias cada 1.00 m

6. PLANOS
Para la elaboración de los planos se utilizó el programa AUTOCAD CIVIL
3D, una herramienta que nos sirvió para generar las curvas de nivel y
para realizar los dos planos presentados en este informe. Los planos que
se presentan son:

 Plano topográfico escala 1/750

 Plano Plantas y Perfiles escala 1/250

7. ANEXOS
PANEL FOTOGRAFICO
FOTO N° 01.- INICIO DEL LEVANTAMIENTO TOPOGRÁFICO DEL COMPLEJO DEPORTIVO

FOTO N° 02.- VISTA PANORAMICA DEL ESTADO ACTUAL DEL AREA A CONSTRUIR

INFORME TOPOGRAFICO
“CREACION DEL COMPLEJO DEPORTIVO EN EL CASERIO PASAJE SUR DEL DISTRITO DE DISTRITO DE
OLMOS – PROVINCIA LAMBAYEQUE – DEPARTAMENTO LAMBAYEQUE”
OLMOS

FOTO N° 02.- PUNTO DE FERENCIA PARA EL CAMBIO DE ESTACION

INFORME TOPOGRAFICO
