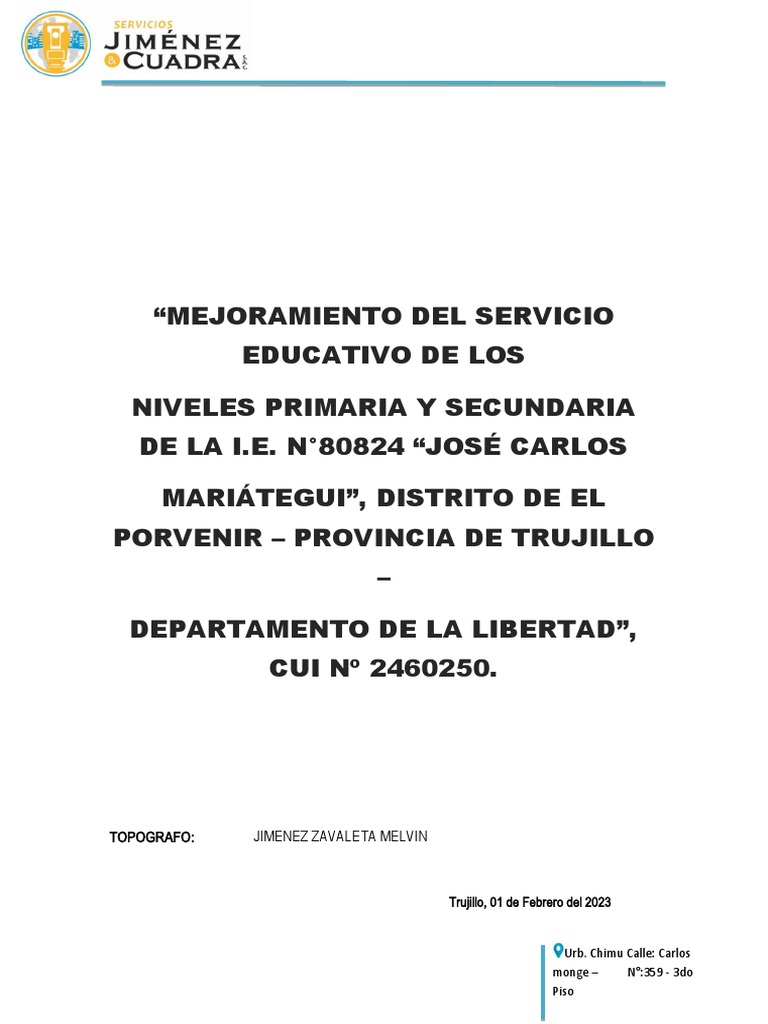

“MEJORAMIENTO DEL SERVICIO

EDUCATIVO DE LOS

NIVELES PRIMARIA Y SECUNDARIA

DE LA I.E. N°80824 “JOSÉ CARLOS

MARIÁTEGUI”, DISTRITO DE EL
PORVENIR – PROVINCIA DE TRUJILLO
–

DEPARTAMENTO DE LA LIBERTAD”,
CUI Nº 2460250.

TOPOGRAFO: JIMENEZ ZAVALETA MELVIN

Trujillo, 01 de Febrero del 2023

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
 INFORME TOPOGRAFICO
1. MEMORIA DESCRIPITIVA

1.1. UBICACIÓN EN LA ZONA DE TRABAJO

El proyecto se encuentra ubicado en el distrito de otuzco, Departamento de La Libertad.

PREDIO

UBICACIÓN

DEPARTAMENTO La Libertad

PROVINCIA Otuzco

DISTRITO Otuzco

SECTOR Samne

REGIÓN GEOGRÁFICA Costa

El proyecto se encuentra ubicado entre las coordenadas UTM WGS 84 – 17M

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
1.1.1. UBICACIÓN POLITICA

1.1.2. UBICACIÓN CARTOGRAFICA

Carta Nacional: 15 - d
Nombre de Carta: LA LIBERTAD
Escala: 1/100 000
Zona: 17 SUR

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
 1.1.3. ACCESOS AL PROYECTO

Para llegar a la zona del proyecto, se accede por la vía Trujillo –Llaredo- shiran- samne-
Departamento la libertad.

El tiempo promedio de viaje en automóvil desde Trujillo – Casma esde 4 horas.

Distancia Tiempo Tipo de Servicio de

De A Frecuencia
(km) (h) Vía Transporte

Carretera
Trujillo samne 48 km 56 min Diaria Taxi/Camioneta
Asfaltada

1.2. CONDICIONES EN LA ZONA DE TRABAJO

El Clima que se presenta en la zona de trabajo fue de una temperatura de 25°C. En el momento
que se iniciaron los trabajos de geodesia “COLOCACIÓN DE 2 PUNTOS GEODESICOS” Y
LEVANTAMIENTO TOPOGRAFICO del sistema de WGS-84 EN EL PROYECTO
“RECUPERACIÓN,RECONSTRUCCION,REHABILITACION Y REPOSICIÓN DE LOS
SERVICIOS DE SALU DEL PUESTO DE SALUD SAMNE,DISTRITO Y PROVINCIAS DE
OTUZCO,REGIO LA LIBERTAD”

1.3. ALCANCES DEL TRABAJO

El trabajo de geodesia y topografía consistió en la determinación de las coordenadas

geodésicas (proyección UTM WGS-84) de los puntos geodésicos ubicados estratégicamente
en la zona de trabajo, se colocaron 4 hitos para el control horizontal del proyecto.

Este trabajo tuvo actividades tales como:

El objeto del presente trabajo es realizar el servicio de colocación de puntos geodesicos y

Levantamiento topográfico “RECUPERACIÓN,RECONSTRUCCION,REHABILITACION Y
REPOSICIÓN DE LOS SERVICIOS DE SALU DEL PUESTO DE SALUD SAMNE,DISTRITO
Y PROVINCIAS DE OTUZCO,REGIO LA LIBERTAD”

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
1.4. OBJETIVO

El principal objetivo es obtener planos topográficos Veraces y fidedignos, mientras que el

objetivo secundario es obtener BM o puntos de control en cantidad suficiente a fin de poder
verificar las cotas del terreno así como de algunas de obras y detalles existentes. Y tener
cotas de referencia para los trabajos de obra.

1.5. RECORRIDO DEL TRABAJO TOPOGRAFICO

El trabajo de levantamiento topográfico se inicia con la lectura de los puntos GEODESICOS

tomados con GPS Diferencial calculados y monumentados por el equipo de topógrafos.

Dicho proyecto será de gran beneficio para toda población que vive y circula por lo sectores
de samne “RECUPERACIÓN,RECONSTRUCCION,REHABILITACION Y REPOSICIÓN DE
LOS SERVICIOS DE SALU DEL PUESTO DE SALUD SAMNE,DISTRITO Y PROVINCIAS
DE OTUZCO,REGIO LA LIBERTAD”
1.6. RECURSOS

1.6.1. LOGISTICA

La logística de campo estuvo a cargo de la brigada de Jiménez & Cuadra

1.6.2. HUMANOS

El estudio topográfico fue conducido y dirigido por los Profesionales y Técnicos

especialistas en Topografía, con el apoyo en la captura de información en campo de
Asistentes.
Se trabajó con una brigada de:
 01 topógrafos.
 03 Ayudante.
 01 fotógrafos.
1.6.3. RECURSOS TECNICOS

Para lograr una mayor cobertura y obtener información copiosa de manera rápida y
económica, se utilizaron herramientas de tecnología de punta:
 01 GPS diferencial de doble Frecuencia L1 y L2 Leica GS16
 01 Estación Total Electrónica
 02 Prismas para la obtención de los puntos con las respectivas coordenadas
UTM.

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
 1.6.3.1. EQUIPO DE CAMPO

 DRONE PHANTOM 4

 GPS TRIMBLE R10

 01 Estación Total, marca Topcon ES-105”

 02 Trípode de madera.
 02 Prisma marca Topcon.
 01 GPS de primer orden, marca Leica
 01 Cinta métrica 5m.
 Plumones marcadores indelebles.
 Computador portátil.
 01 Correctores.
 Radios de comunicación

1.6.3.2. EQUIPO DE OFICINA

 Programa de estación total para procesar puntos Leica Business Center .

 Programas especializados para topografía AutoCAD Civil 3D 2018.
 Programa Agisofh Photo Scam.
 Impresora HP Laser jet p1006.
EQUIPOS DE CAMPO

TRIPODE DE MADERA PRISMA ESTACION TOPCON

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
 COMPUTADORA PORTATIL
DRONE PHANTOM 4

WINCHA DE MANO
GPS TRIMBLE R10

EQUIPOS DE OFICINA

TRIMBLE BUSINESS CENTER: Programa

para descargarlos datos del GPS
Diferencial hacia el computador.

AUTOCAD CIVIL 3D (AVANZADO) IMPRESORA

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
1.7. LEVANTAMIENTO TOPOGRAFICO

El levantamiento topográfico se refiere al establecimiento de puntos de control horizontal y

vertical.

En efecto, se requiere por una parte una cantidad suficiente de puntos de control vertical e
igualmente suficientes puntos de control horizontal para los casos de verificación y replanteo
en el desarrollo del proyecto y posterior construcción.

En general los trabajos topográficos se basaron en lo siguiente:

Levantamiento de la zona en estudio, consistente en determinaciones de BMs, alturas o

elevaciones para luego obtener las Curvas de Nivel, el levantamiento total.

Los trabajos descritos presentan referencias planimétricas y altimétricas consistente en BMs

referenciadas en coordenadas planas UTM. En el Sistema WGS84 y a la Altitud sobre el
Nivel del Mar respectivamente, A continuación se presentan los trabajos de topografía
efectuados para fines del presente estudio, y a la vez se describen las mismas, con la
metodología empleada.

 Recopilación y evaluación de la información topográfica existente.

 Establecimiento de redes de control: Horizontal y Vertical
 Levantamiento del terreno en la zona de estudio, altimétrico y planimétrico.

1.7.1. APOYO CARTOGRAFICO

Se utilizó como punto de control horizontal marcado en el terreno como puntos de Inicio
BM-01, BM-02, BM-03, BM-04. La cual fueron establecidos.

1.7.2. PUNTOS DE CONTROL

El Punto base utilizado para enlazarnos fue un punto tomado con el GPS Diferencial que
se encuentra ubicado al costado del reserborio.

1.7.3. DESCRIPCIÓN DE ESTACIÓN TOTAL TOP COM ES-105

La estación TOPCON ES-105” representa hoy en día el tipo de estación total más usado
en el segmento del medio alcance. Dispone de teclado alfanumérico completo, conexión
USB, memoria interna de gran capacidad y tecnología.

 Precisión en medición a prismas mejorada, 2 mm +

2 ppm
 Pantalla con gráficos e iluminación, Blanco y Negro, Alta resolución

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
 Medición Electrónica de Distancias (EDM), la más precisa de su clase: Con PinPoint
EDM, FlexLine plus logra un equilibrio perfecto entre alcance, precisión, fiabilidad,
visibilidad del haz láser, tamaño de punto y tiempo de medición.
1.8. OPERACIONES DE CAMPO

En función a la importancia del proyecto a ejecutarse, de la Obra "MEJORAMIENTO DE

LOS SERVICIOS DEL CENTRO DE INVESTIGACIÓN CIENTÍFICA DEL IMARPE
CHIMBOTE, DISTRITO DE CHIMBOTE, PROVINCIA DEL SANTA, ANCASH, CON
CODIGO UNICO DE INVERSION Nº 2473778A"

Dar cumplimiento de lo requerido en los términos de referencia; se han empleado equipos

electrónicos de alta precisión como es la estación Total, GPS Diferencial y estación total en
las que se han almacenado información codificada que luego es convertida en datos que se
suministran a programas de cómputo para la elaboración de planos sectorizados en sistema
AutoCAD CIVIL 3D.

Para el caso de la poligonal de control se realizó con una estación total, básicamente para
poder obtener niveles de error mínimos. Para ello, se tomaron lecturas de distancia repetida
y en modo fino del instrumento lo que significa que en un intervalo de tiempo de 2,5
segundos por visada, utilizando de este tiempo el promedio de lecturas computarizadas,
cada una de ellas, medidas con rayos infrarrojos de onda corta, el cual se afecta
principalmente por la posición y el número de prismas utilizados. Además, se realizaron los
ajustes por temperatura y la metodología resumida fue la siguiente:

Se ejecutó una poligonal con medida directa, utilizándose para ello estación total marca
Topcon con colector interno de información, cada medida se realizó en modo fino, en series
de 2 visadas cada una, de las cuales el software de cálculo tomo el promedio final, de esta
manera se reduce al mínimo el error del operador y logrando errores de cierre dentro de lo
permitido por los términos de referencia los cuales son:

Control con Estación Total

Cuarto Poligonales
Descripción
Orden Secundarias

Límite de error azimutal 15” (N) ½ 30” (N) ^ ½

Máximo error en 1:10,000 1:5,000
Distancia 1:5,000 1:3,000
Cierre después del ajuste Acimutal MC o MC o Crandall
Criterio de calculo Crandall
MC= Mínimos cuadrados

N = números de vértices

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
1.9. PROCEDIMIENTO GENERAL

Se colocó la Estación Total en el punto de inicio de la BM-01, luego se colocó en el punto

Referencia como puntos de base para luego poner puntos para formar una triangulación
conjuntamente con el BM que es el punto de referencia lo cual formaría ángulos de
inclinación para así realizar el cálculos y así comenzar el recorrido de todo el campo del
proyecto de estudio topográfico que se está realizando para poder formar curvas de nivel
sobre el estado de terreno.
A través del manejo del equipo se tomaron varios punto tanto en el traslado de vista adelante
y vista atrás donde se genera un que es un punto de referencia donde se deja para a futuro
proyecto continuar el recorrido y puntos de terreno o relleno donde se podría identificar la
forma del terreno en las curvas de nivel donde se genera en gabinete con el programa CIVIL
3D.

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
1.9.1. POLIGONALES

Una poligonal es una serie de líneas consecutivas cuyas longitudes y direcciones se han
determinado a partir de mediciones en campo.

El trazo de una poligonal es la operación de establecer las estaciones de ésta y de hacer

las mediciones necesarias, es uno de los procedimientos fundamentales y más utilizados
en la práctica para determinar la ubicación relativa entre puntos en el terreno.
El trazo de una poligonal es la operación de establecer las estaciones de ésta y de hacer
las mediciones necesarias, es uno de los procedimientos fundamentales y más utilizados
en la práctica para determinar la ubicación relativa entre puntos en el terreno.

1.9.1.1. TIPOS DE POLIGONALES

 POLIGONAL ABIERTA: en una poligonal abierta, las líneas no regresan al

punto de partida.
Las poligonales abiertas deben evitarse porque no ofrecen medio alguno de
verificación por errores y equivocaciones.

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
 POLIGONAL CERRADA: En una poligonal cerrada, las líneas regresan al
punto de partida, formándose así un polígono geométrica y analíticamente
cerrado. En este caso, los puntos de partida y de cierre están confundidos.
La estación P (de partida) debe estar observada 2 veces. Este tipo de
poligonal se recomienda ser utilizada en levantamiento de predios los cuales
son sitios cerrados.

 POLIGONAL AMARRADA:En una poligonal amarrada, la poligonal está

amarrada a 2 vértices geodésicos o GPS. En cada uno de estos puntos
geodésicos, se hace una orientación sobre otros vértices conocidos en
coordenadas. Este tipo de Poligonal se recomienda utilizar en proyectos
lineales como vías, canales viaductos, alcantarillados, entre otros y que
requieren mayor precisión y localización.

La ejecución de los trabajos de Topografía, se ha realizado en base a una

poligonal abierta a partir de los puntos geodésicos y los controles en plano
altimétricos previamente establecidos.

El estudio topográfico se realizó tomando los puntos necesarios de tal

manera de obtener la forma del terreno y además detalles de ubicación de
elementos existentes.

Con el objeto de no dejar vacíos, previamente se instruyó al personal auxiliar

de topografía de tal forma de tomar puntos. Se tuvo especial cuidado en
realizar el relleno topográfico de todos los elementos planímetros.

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
1.10. LEVANTAMIENTO CON GPS DIFERENCIAL

El GPS Diferencial introduce una mayor exactitud en el sistema. Este tipo de receptor,
además de recibir y procesar la información de los satélites, recibe y procesa,
simultáneamente, otra información adicional procedente de una estación terrestre situada en
un lugar cercano y reconocido por el receptor.
Esta información complementaria permite corregir con las inexactitudes que se puedan
introducir en las señales que el receptor recibe de los satélites. En este caso, la estación
terrestre transmite al receptor GPS los ajustes que es necesario realizar en todo momento,
éste los contrasta con su propia información y realiza las correcciones mostrando en su
pantalla los datos correctos con gran exactitud.
El método estático consiste en la utilización de un receptor base “Master” sobre un punto con
coordenadas conocidas de la Red Geodésica Nacional, y otro receptor llamado “Rover”,
ninguno de los receptores se mueve durante el tiempo de medición.
Es un método utilizado en Geodesia Satelital para medir a largas distancias, además es hoy
por hoy la manera más precisa de obtener coordenadas. Su precisión depende de los
tiempos de medición y sobre todo el tipo de receptor empleado. Este método se puede
aplicar con receptores de fase de portadora L1 o con receptores de fase doble frecuencia (L1
+ L2). La precisión en este tipo de receptores es en promedio 3mm + 0.5ppm RMS.
Las coordenadas medidas no son obtenidas por el usuario en el campo, sino que son
calculadas en gabinete utilizando el software de post proceso GNSS apropiado. Dicho
software pone en relación las series de la estación (o estaciones de referencia) con las
series de los receptores de medida. Como la estación de referencia ha estado ubicada en un
punto de coordenadas conocidas, Se puede saber en cada momento de la medición que
error aproximado están induciendo los satélites; dicho error es compensado sobre la serie
del receptor medidor.

La idea principal de este método es que las señales que han llegado hasta la estación base
han recorrido prácticamente la misma región atmosférica que las señales que han llegado
hasta el receptor medidor con la cual ambas señales han estado sometidas al mismo tipo de
degradaciones (sobre todo por efecto de la ionosfera).
Los receptores de dos portadores (L1 +L2) al utilizar dos frecuencias distintas permiten
resolver mayor número de ambigüedades y dar mayor precisión; ello es así porque los
retardos atmosféricos son función de la frecuencia de señal, si utilizamos dos frecuencias
distintas podemos tener más información acerca de que retardo y degradaciones ha tenido la
señal en su camino hasta nuestro receptor.
1.10.1. LEVANTAMIENTO CON ESTACION TOTAL

Para realizar el levantamiento de detalles con estos instrumentos se deben conocer dos
vértices con coordenadas fijas (Norte, este y elevación) para referenciar los puntos de
los detalles; este tipo de instrumentos son utilizados con mayor frecuencia, ya que
permite realizar el levantamiento en cualquier lugar obteniendo excelentes precisiones,
cabe anotar que dependiendo del tipo de instrumento se necesita realizar unos cálculos
adicionales, lo que podría demorar más la ejecución de los proyectos.

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
1.11. TRABAJO EN GABINETE

1.11.1. PROCESAMIENTO DE LA INFORMACIÓN DE CAMPO.

Toda información en el campo fue trasmitida a la computadora de trabajo a través del

programa Excel.

PUNTOS DE CONTROL GEODESICO

# NORTE ESTE ELEVACION DESCRIPCIÓN
231 9115647.37 755448.28 1427.63 LIB06292
232 9115652.37 755470.52 1429.33 LIB06293

CUADRO DE BM´S
# NORTE ESTE ELEVACION DESCRIPCIÓN
151 9115652.8 755451.91 1429.67 BM1
152 9115642.3 755471.86 1429.53 BM2

ESTACIONES DE CONTROL TOPOGRAFICO

# NORTE ESTE ELEVACION DESCRIPCIÓN
2 9115642.41 755469.38 1429.85 E1
225 9115673.99 755462.07 1429.61 E2
226 9115668.96 755471.03 1429.52 E3

1.11.2. DIBUJO DE PLANOS TOPOGRAFICOS.

El dibujo de los planos topográficos se puede realizar de la siguiente manera: Dibujo

manual, lo cual ya no se utiliza con frecuencia, por la demora en ejecutarse y en
realizase las correcciones; además, por la dificultad de reproducir en original las veces
necesarias que el proyecto lo requiera. Programas especializados de Civil3d Ingeniería,
que permiten utilizar las diferentes herramientas para la realización de los diferentes
planos topográficos. En la actualidad son utilizados con mayor frecuencia ya que se
pueden obtener mejores rendimientos, resultados y precisión del dibujo, pues permite
realizar las correcciones con mayor agilidad y la más importante, poder adicionar o
eliminar información de acuerdo a las características del proyecto, reproducirse las
veces necesarias o que el proyecto lo requiera, además se puede cambiar la escala de
salida, también, ocultar información que no requiera el especialista en el momento de
utilizar dicho plano; igualmente, puede entregarse en forma digital para que cada
especialista pueda agregar su propia información.

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
1.11.3. DIBUJO DE PLANOS DE PROYECTO

1.11.3.1. ARCHIVOS PLANOS TOPOGRAFICOS

Los plano fueron realizados bajo el programa AutoCAD LAND y Civil 3D, obteniendo
en archivo en formato digital con extensión *.dwg de AutoCAD versión 2018.
1.11.3.2. CARACTERISTICAS DE PLANOS TOPOGRAFICOS

Los planos topográficos del proyecto se encuentran separados por capas de dibujo
(Layers) lo cual permite separar los diferentes objetos de dibujo (Detalles
levantados), lo cual permite obtener de manera fácil información detallada,
cuantificar los objetos encontrados entre otras, además puede separarse por tipo de
servicios y realizar los diferentes estudios de acuerdo a la especialización.
1.11.3.3. PLANOS FINALES DEL PROYECTO

Una vez realizados los dibujos de los planos en el CAD se distribuyeron de acuerdo
a la escala que exigía el proyecto (ejem. 1:50), realizando la distribución adecuada y
de tal manera que se represente en los planos el mayor número de detalles
posibles.
1.11.3.4. MODELO DIGITAL DE TERRENO(MDT) Y CURVAS DE NIVEL

Una vez obtenido el levantamiento topográfico y la planimetría en dibujo se realiza el

modelo digital del terreno (MDT), una estructura numérica de datos que representa
la distribución espacial de una variable cuantitativa y continua, consta en generar
una Red Irregular de Triángulos (TIN), representación de superficies continuas
derivada de una estructura de datos espacial generada a partir de procesos de
triangulación. Una malla TIN conecta una serie de puntos a través de una red
irregular de triángulos cuyos vértices se corresponden con dichos puntos, los cuales
tienen las coordenadas X, Y y Z de donde se localizan.
Con todos los puntos encontrados del levantamiento topográfico, se generan el
mayor número de triángulos equiláteros con el fin de generar la forma del terreno.
Una vez obtenido el MDT se realizó una interpolación matemática del DTM se
generaron las curvas de nivel equidistantes a cada cincuenta centímetros de
acuerdo a las especificaciones del proyecto, además obteniendo la representación
de la topografía en planta del terreno.
Esta labor fue desarrollada por el programa de Civil 3D que permite realizar este tipo
de trabajos obteniendo resultados óptimos y así poder Plasmar el terreno real en
forma virtual.
Para visualizar el modelo digital solo es posible digitalmente, para ello se debe
constar con un programa específico (AutoCAD, Civil 3D, etc.) el cual permite ver la
triangulación en forma 2D. Este Plano no va a contar con curvas de nivel ya que solo
fue un levantamiento para ver dichas desviaciones (Desfase) de la Sub-Estación,
con respecto a su eje.

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
1.12. RESULTADOS OBTENIDOS

El resultado obtenido es:

Levantamiento topográfico de los sectores de Samne
1.13. CONCLUSIONES

Una vez concluida los levantamientos topográficos se concluye lo siguiente:

Se realizó el reconocimiento del terreno en todo el ámbito del proyecto a fin de evaluar las
ventajas y dificultades que se presentan en la zona del estudio.
Se ha utilizado el elipsoide World Geodetic Systems 1984 (WGS-84) Sistema Geodésico
Mundial.

Según la normativa vigente, se ha obtenido puntos georeferenciados con precisión,

enlazándonos a un punto de orden C.

Se realizó el levantamiento colocando estaciones de amarre para posteriores trabajos.

Para la obtención de los planos topográficos se tomaron puntos en forma radial y

taquimétrica identificados por el ingenio Responsable del área de trabajo., etc.

Finalmente se concluye que todo el proceso del levantamiento topográfico se ha obtenido

con valores de precisión dentro de los límites permisibles para este tipo de proyectos.

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
2. PANEL FOTOGRAFICO

VERIFICACIÓN DE PLACA METALICA BM LIB-06293(IMAGEN 01-02)

GEOREFENCIACION Y LECTURA DE PLACA METALICA BM- LIB-06293 (IMAGEN 03-04)

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
INSTALACION Y CONTROL DE ALTURA GPS DIFERNCIAL BM- LIB-06293 (IMAGEN 05-06)

VERIFICACIÓN DE PLACA METALICA EN BM LIB-06292(IMAGEN 07-08)

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
GEOREFENCIACION Y LECTURA DE PLACA METALICA BM- LIB-06292 (IMAGEN 09-10)

SITUACIÓN ACTUAL DEL CENTRO DE SALUD DE SAMNE (IMAGEN 11)

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
SITUACIÓN ACTUAL DEL CENTRO DE SALUD DE SAMNE (IMAGEN 12)

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
3. ANEXOS

CERTIFICADO CALIBRACION GPS DIFERENCIAL

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
CERTIFICADO CALIBRACION ESTACION TOTAL

Urb. Chimu Calle: Carlos

monge – N°:359 - 3do
Piso
 Urb. Chimu Calle: Carlos
monge – N°:359 - 3do
Piso
