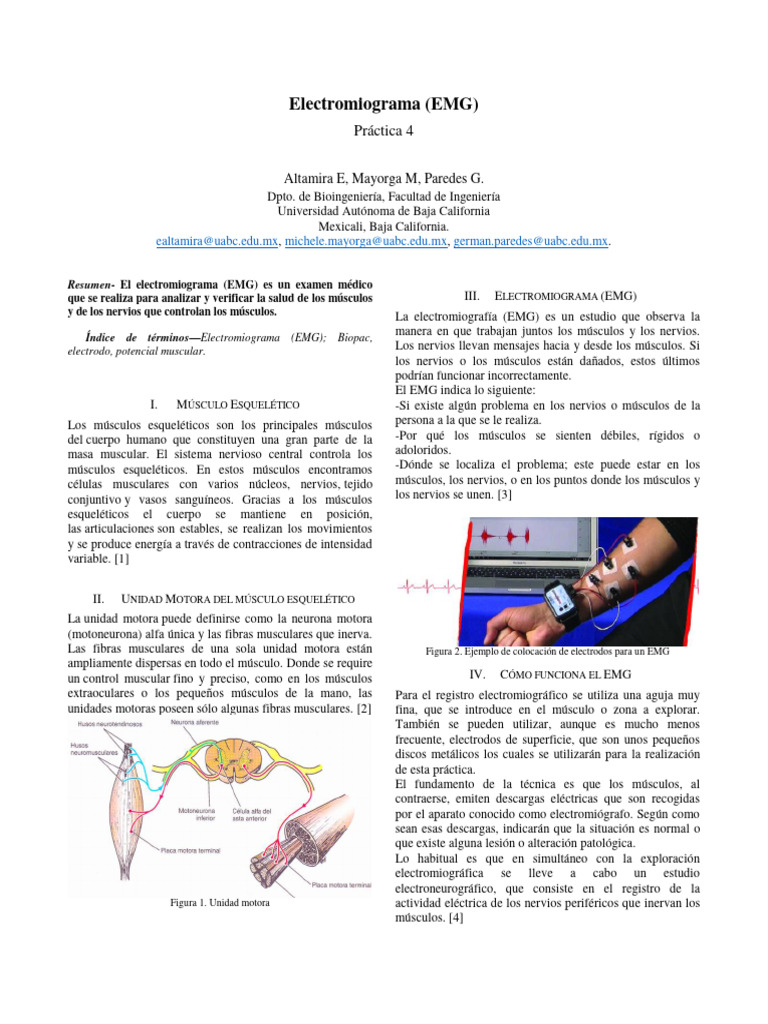

Electromiograma (EMG)

Práctica 4

Altamira E, Mayorga M, Paredes G.

Dpto. de Bioingeniería, Facultad de Ingeniería
Universidad Autónoma de Baja California
Mexicali, Baja California.
ealtamira@uabc.edu.mx, michele.mayorga@uabc.edu.mx, german.paredes@uabc.edu.mx.

Resumen- El electromiograma (EMG) es un examen médico

que se realiza para analizar y verificar la salud de los músculos
y de los nervios que controlan los músculos.
Índice de términos—Electromiograma (EMG); Biopac,
electrodo, potencial muscular.
I. MÚSCULO ESQUELÉTICO
Los músculos esqueléticos son los principales músculos
del cuerpo humano que constituyen una gran parte de la
masa muscular. El sistema nervioso central controla los
músculos esqueléticos. En estos músculos encontramos
células musculares con varios núcleos, nervios, tejido
conjuntivo y vasos sanguíneos. Gracias a los músculos
esqueléticos el cuerpo se mantiene en posición,
las articulaciones son estables, se realizan los movimientos
y se produce energía a través de contracciones de intensidad
variable. [1]
III. ELECTROMIOGRAMA (EMG)
La electromiografía (EMG) es un estudio que observa la
manera en que trabajan juntos los músculos y los nervios.
Los nervios llevan mensajes hacia y desde los músculos. Si
los nervios o los músculos están dañados, estos últimos
podrían funcionar incorrectamente.
El EMG indica lo siguiente:
-Si existe algún problema en los nervios o músculos de la
persona a la que se le realiza.
-Por qué los músculos se sienten débiles, rígidos o
adoloridos.
-Dónde se localiza el problema; este puede estar en los
músculos, los nervios, o en los puntos donde los músculos y
los nervios se unen. [3]

II. UNIDAD MOTORA DEL MÚSCULO ESQUELÉTICO

La unidad motora puede definirse como la neurona motora
(motoneurona) alfa única y las fibras musculares que inerva.
Las fibras musculares de una sola unidad motora están
ampliamente dispersas en todo el músculo. Donde se require
un control muscular fino y preciso, como en los músculos
extraoculares o los pequeños músculos de la mano, las
unidades motoras poseen sólo algunas fibras musculares. [2]
Figura 1. Unidad motora
Figura 2. Ejemplo de colocación de electrodos para un EMG
IV. CÓMO FUNCIONA EL EMG
Para el registro electromiográfico se utiliza una aguja muy
fina, que se introduce en el músculo o zona a explorar.
También se pueden utilizar, aunque es mucho menos
frecuente, electrodos de superficie, que son unos pequeños
discos metálicos los cuales se utilizarán para la realización
de esta práctica.
El fundamento de la técnica es que los músculos, al
contraerse, emiten descargas eléctricas que son recogidas
por el aparato conocido como electromiógrafo. Según como
sean esas descargas, indicarán que la situación es normal o
que existe alguna lesión o alteración patológica.
Lo habitual es que en simultáneo con la exploración
electromiográfica se lleve a cabo un estudio
electroneurográfico, que consiste en el registro de la
actividad eléctrica de los nervios periféricos que inervan los
músculos. [4]
 V. BIOPAC VI. DESARROLLO
Biopac Student Lab es un registrador de datos que orienta a
los estudiantes a través de una serie de sesiones de enseñan- Se creó un nuevo archivo para L01 en el cual se realizaron
za que ilustran principios fisiológicos fundamentales. Viene las mediciones.
completo con 17 lecciones incorporadas que no requieren
programación adicional, cada una apoyada por series de Se realizaron las mediciones con dos pacientes, un hombre y
instrucciones detalladas en línea que complementan el Ma- una mujer.
nual de Laboratorio y orientan al estudiante desde el inicio Se limpió con alcohol y algodón el antebrazo y la muñeca
hasta el final, además siempre se visualiza en la pantalla. del paciente y una vez seco se colocaron tres electrodos, dos
Las lecciones abarcan los siguientes temas: electromiogra- en el antebrazo separados por 5cm, y uno en la muñeca en el
fía; electroencefalografía; electrocardiografía y pletismogra- extremo del cúbito.
fía; pulso de presión periférica; fisiología respiratoria,
respuesta galvánica de la piel y el polígrafo; electro-
oculograma; tiempo de reacción; bioretroalimentación-
relajación y excitación; fisiología del ejercicio aeróbico –
ajustes cardiovascular y respiratorio y por último el
intercambio de calor.
Los estudiantes se colocan electrodos y transductores (o se
los colocan a sus compañeros) mientras que las herramien-
tas en la pantalla les permiten analizar los datos. Durante la
lección, el usuario puede parar y medir los datos para
determinar los siguientes parámetros de ondas:
-pico a pico, máximo, mínimo, pendiente, desviación
estándar, frecuencia, BPM, tiempo delta, promedio, área e
integral.
El Biopac Student Lab es adecuado para estudios en seres
humanos y animales, no es invasivo y es seguro. [5]
Figura 5. Brazo del paciente listo para medir.

Se conectaron los electrodos al canal 3 del BIOPAC.

Se inició por el brazo dominante del paciente.

Se realizó primeramente la calibración haciendo que el
paciente cerrara el puño con su fuerza máxima para asegurar
que durante las mediciones la escala utilizada fuera lo
Figura 3. BIOPAC Systems suficientemente amplia.

Se realizaron cuatro contracciones incrementando la fuerza

en cada una, en un tiempo de 16 segundos, las cuales
duraron 2 segundos cada una con un periodo de 2 segundos
de relajación entre contracciones.

Figura 4. Ejemplo de un EMG con BIOPAC System

Figura 6. Gráfica de potencial con respecto al tiempo de brazo dominante

Se repitió el procedimiento con el brazo no dominante.
Paciente 2:

Figura 7. Gráfica de potencial con respecto al tiempo de brazo no

dominante

Se repitió el procedimiento con el segundo paciente y se

registraron los resultados.

VII. RESULTADOS
Paciente Nombre Edad Sexo Peso(Kg) Estatura
1 Altamira 20 H 60 168cm
Colado
Eladio
2 Mayorga 20 M 60 163cm Tabla 3. Resultados de paciente 2
León
Michele Porcentaje de aumento de fuerza entre contracción más
Alejandra fuerte y más débil del brazo dominante:
Tabla 1. Datos de pacientes
Paciente 1: 62.82%

Paciente 1: Paciente 2: 59.96

VIII. CUESTIONARIO

COMPARE EL VALOR MEDIDO DE LAS CONTRACCIONES

Tabla 2. Resultados de paciente 1
MAXIMAS DE AMBOS BRAZOS. ¿SON IGUALES O DIFERENTES?
Diferentes
A. ¿Cuál brazo tiene la mayor fuerza de contraccion?
Explique.
El brazo no dominante en ambos sujetos (brazo izquierdo),
esto se puede deber a que es el brazo que los sujetos de
prueba menos utilizan por ende se requiere una mayor
fuerza de contracción para tener un mejor rendimiento.
B. ¿Qué otros factores ademas del sexo pueden influir en
las diferencias observadas?
La alimentación, hábitos del sujeto en observación
(ejercicio), masa muscular, padecimientos, la edad.
C. ¿Le parece a usted que existe alguna diferencia en el
tono muscular de ambos brazos?
Sí
¿Esperaría ver una diferencia? ¿El sexo del paciente puede
estar asociado? Explique.
Si se esperaba que hubiera una diferencia. La musculatura
de los brazos puede variar de uno a otro debido a la cantidad
de ejercicio diario que se realiza y con qué brazo se realizan
estas tareas.
El sexo está asociado, ya que los hombres tienen una mayor
cantidad de masa muscular que las mujeres.
D. Explique el origen de las señales detectadas en el EMG
por los electrodos.
Los músculos esqueléticos son estimulados para contraerse
gracias a la liberación de acetilcolina (ACh) en las uniones
neuromusculares entre los botones terminales de motoneu-
ronas y fibras musculares. La unión de ACh con la placa
motora de una fibra muscular trae consigo cambios en la
permeabilidad de la fibra, lo que da como resultado un
potencial de acción que es conducido a través de toda la
superficie de la membrana de la célula muscular. Una sola
célula del músculo esquelético es una fibra muscular, el
musculo esquelético consiste en cientos de fibras muscula-
res en paralelo apiladas mediante tejido conjuntivo. Túbulo
T: Superficie de la membrana invaginada de forma
perpendicular al centro de la fibra muscular. Retículo
sarcoplásmico: red de membranas interconectadas que
rodean cada miofibrilla. Sacos laterales del retículo sarco-
plásmico: Almacenan Ca+2. La propagación de un potencial
de acción a lo largo de la superficie de la membrana de la
fibra muscular y a lo largo del túbulo T desencadena la
liberación de Ca+2 del retículo sarcoplásmico al citosol.
Característica estructural de una fibra muscular
 Miofibrillas(especializadas en contracción)
o Filamentos gruesos(ensamblajes de
miosina)
o Filamentos delgados(compuestos por
proteína actina, tropomiosina y troponina)
 Puente cruzado (entre actina y miosina genera
contracción)
La unión de moléculas de miosina y actina en los puentes
cruzados da como resultado la contracción muscular con
consumo de energía. Para que esto ocurra; la tropomiosina
que cubre los sitios de actina que forman los puentes
cruzados bloqueando la interacción que lleva a cabo la
contracción muscular debe ser retirada de su sitio de
bloqueo. La troponina con sus tres unidades polipeptídica se
une a la tropomiosina, a la actina y al Ca+2. Cuando el
Ca+2 se une a la tropomiosina, la forma de esta proteína
cambia de manera que la tropomiosina se retira de su
posición de bloqueo; con la tropomiosina fuera de la
posición de bloqueo la actina y miosina pueden unirse
dando como resultado la contracción. Por esto la
importancia del potencial de acción a la fibra muscular para
la permeabilidad y liberación de Ca2+ hacia la célula.
E. ¿Qué significa el término “reclutamiento de unidades
motoras”?
Puesta en actividad de neuronas motoras adicionales,
causando así una actividad mayor en respuesta al aumento
de tensión desarrollado en un músculo. A medida que son
reclutadas más unidades motoras y cuanto más aumenta la
frecuencia de descarga, la tensión muscular aumenta. El
patrón de la unidad motora de reclutamiento varía, en
función de las propiedades inherentes de cada neurona
motora específica.
F. Defina tono de musculo esqueletico.
Es el estado permanente de contracción parcial, pasiva y
contínua de los músculos, es el estado de reposo muscular
que ayuda a mantener la postura
G. Defina electromiografia.
El registro de la actividad eléctrica de las fibras musculares.
Técnica utilizada para detectar y medir los niveles de
activación muscular, por medio del registro de los
potenciales de acción muscular, generados para realizar la
contracción de fibras musculares
IX. CONCLUSIÓN
Un electrocardiograma permite conocer el estado en que se
encuentra un músculo que se mide, o región de éste, permite
observar si existen contracciones involuntarias y la
magnitud de éstas.
El sistema BIOPAC ayuda a la medición de señales
fisiológicas ahorrando muchos ajustes que se realizarían al
elaborar un aparato específico para realizar dichas
mediciones, pues BIOPAC por sí mismo filtra la señal y
ajusta las gráficas necesarias según la lección que se va a
realizar.
Lo que el usuario debe ajustar es la escala, esto eligiendo el
canal correcto y realizando una correcta calibración.
Es recomendable utilizar un objeto flexible para apretar si se
desea medir el potencial en el antebrazo, pues permite al
paciente medir y controlar su fuerza dependiendo qué tanto
doble el objeto, así como mantener la fuerza, a diferencia de
hacerlo únicamente apretando el puño vacío.
El paciente 1 fue capaz de controlar mejor su fuerza.
Altamira Colado Eladio
En esta práctica se realizó una introducción al trabajo con el
Biopac, en este caso una electromiografía, para esto se
colocaron electrodos en el antebrazo del sujeto prueba para
obtener señales eléctricas que se observaron en la
computadora. Después de obtener los resultados esperados
se realizaron diversos cálculos para ver el porcentaje de
aumento de la actividad eléctrica. Esta práctica fue bastante
sencilla y se logró terminar sin ningún inconveniente.
Paredes Zazueta Germán Daniel
Durante esta práctica, con la ayuda de BIOPAC System, se
analizó el estudio del EMG que se especializa en registrar la
actividad eléctrica correcta de las fibras musculares, en este
caso de brazo derecho e izquierdo de dos sujetos. Se pudo
observar la actividad eléctrica muscular controlada, y de la
misma manera se pudo realizar la comparación de valores
entre un sujeto y otro para analizar la diferencia en la
actividad eléctrica que puede darse debido al sexo de los
pacientes, la cantidad de actividad deportiva realizada cada
día, masa muscular, peso, altura, entre otros. El BIOPAC
System es una herramienta muy útil que nos ayuda a
registrar diferentes actividades eléctricas del cuerpo
humano. Es importante seguir las instrucciones
correctamente y realizar las calibraciones específicas para
cada caso, esto nos permitirá tener una mejor visión de los
movimientos realizados por ambos sujetos.
Mayorga León Michele Alejandra

X. REFERENCIAS

[1] CCM Salud. (2017). Músculo esquelético. Recuperado

de http://salud.ccm.net/faq/18554-musculo-
esqueletico

[2] Neuro Anatomía. (2013). Unidad motora. Recuperado de

http://neuroanatomia.info/unidad-motora

[3] About Kids Helath. (2017). Recuperado de

http://www.aboutkidshealth.ca/En/HealthAZ/Multi
lingual/ES/Pages/Electromyography-EMG.aspx

[4] SALUDemia. (2017). Alternatives data base.

Recuperado de http://www.saludemia.com/-
/prueba-electromiograma

[5] InterNICHE. (2017). Alternatives Data base, BIOPAC

System. Recuperado de
http://www.interniche.org/es/alternatives/biopac-
student-lab
