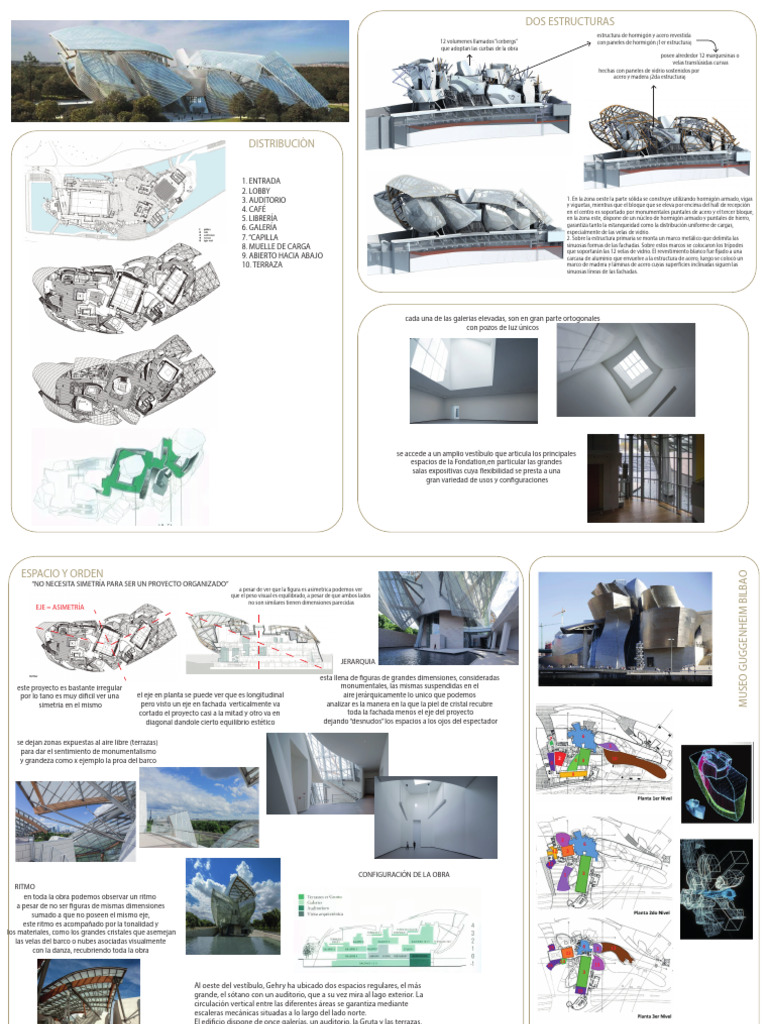

DOS ESTRUCTURAS

estructura de hormigón y acero revestida

12 volumenes llamados “icebergs”
que adoptan las curbas de la obra
con paneles de hormigón (1er estructura)
posee alrededor 12 marquesinas o
velas translúsidas curvas
hechas con paneles de vidrio sostenidos por
acero y madera (2da estructura)

DISTRIBUCIÒN

1. ENTRADA
2. LOBBY
3. AUDITORIO 1. En la zona oeste la parte sólida se construye utilizando hormigón armado, vigas
y viguetas, mientras que el bloque que se eleva por encima del hall de recepción
4. CAFÉ en el centro es soportado por monumentales puntales de acero y el tercer bloque,
5. LIBRERÍA en la zona este, dispone de un núcleo de hormigón armado y puntales de hierro,
garantiza tanto la estanqueidad como la distribución uniforme de cargas,
6. GALERÍA especialmente de las velas de vidrio.
7. “CAPILLA 2. Sobre la estructura primaria se monta un marco metálico que delimita las
8. MUELLE DE CARGA sinuosas formas de las fachadas. Sobre estos marcos se colocaron los trípodes
que soportarán las 12 velas de vidrio. El revestimiento blanco fue fijado a una
9. ABIERTO HACIA ABAJO carcasa de aluminio que envuelve a la estructura de acero, luego se colocó un
10. TERRAZA marco de madera y láminas de acero cuyas superficies inclinadas siguen las
sinuosas líneas de las fachadas.

cada una de las galerias elevadas, son en gran parte ortogonales

con pozos de luz únicos

se accede a un amplio vestíbulo que articula los principales

espacios de la Fondation,en particular las grandes
salas expositivas cuya flexibilidad se presta a una
gran variedad de usos y configuraciones
 ESPACIO Y ORDEN

MUSEO GUGGENHEIM BILBAO

“NO NECESITA SIMETRÍA PARA SER UN PROYECTO ORGANIZADO”
a pesar de ver que la figura es asimetrica podemos ver
que el peso visual es equilibrado, a pesar de que ambos lados
no son similares tienen dimensiones parecidas
EJE = ASIMETRÍA

JERARQUIA

esta llena de figuras de grandes dimensiones, consideradas

este proyecto es bastante irregular
por lo tano es muy dificil ver una
simetria en el mismo
el eje en planta se puede ver que es longitudinal
pero visto un eje en fachada verticalmente va
cortado el proyecto casi a la mitad y otro va en
diagonal dandole cierto equilibrio estético
monumentales, las mismas suspendidas en el
aire jerárquicamente lo unico que podemos
analizar es la manera en la que la piel de cristal recubre
toda la fachada menos el eje del proyecto
dejando “desnudos” los espacios a los ojos del espectador

se dejan zonas expuestas al aire libre (terrazas)

para dar el sentimiento de monumentalismo
y grandeza como x ejemplo la proa del barco

CONFIGURACIÓN DE LA OBRA
RITMO
en toda la obra podemos observar un ritmo
a pesar de no ser figuras de mismas dimensiones
sumado a que no poseen el mismo eje,
este ritmo es acompañado por la tonalidad y
los materiales, como los grandes cristales que asemejan
las velas del barco o nubes asociadas visualmente
con la danza, recubriendo toda la obra

Al oeste del vestíbulo, Gehry ha ubicado dos espacios regulares, el más

grande, el sótano con un auditorio, que a su vez mira al lago exterior. La
circulación vertical entre las diferentes áreas se garantiza mediante
escaleras mecánicas situadas a lo largo del lado norte.
El edificio dispone de once galerías, un auditorio, la Gruta y las terrazas.
En el primer piso, alrededor del espacio principal existe una secuencia
de salas más pequeñas, dos habitaciones iluminadas por claraboyas
cuyas formas retorcidas le elevan hasta las terrazas.
 RITMO COMPOSITIVO

la fachada al igual que la basilica esta

construida por piedra, marmol y yeso
a medida que se sube por la fachada,
los vanos comienzan a disminuir su tamaño.

TIPOLOGIA DE LA
GEOMETRÍA PLANTA
cupula
CRUZ LATINA
transepto
nave central
cabecera
VOLUMETRIA
cupulas laterales
naves laterales
Cupula
espacio de la plaza oval
espacio de la plaza trapezoidal

la basílica es conocida por su grandiosidad y opulencia.

La fachada presenta columnas salomónicas, estatuas y
detalles ornamentales elaborados. En el interior, se
encuentran mármoles preciosos, frescos y esculturas
que adornan los espacios sagrados.
Tanto la Fundation Louis Vuittón como la Basílica de
Basilica San Pedro San Pedro buscan impresionar a través de su diseño
elaborado y su atención al detalle.

columnatas
la geometría del edificio esta dada por formas geométricas
el eje vertical y horizontal forman una cruz latina EQUILIBRIO ESTETICO
MONUMENTABILIDAD EN LOS ESPACIOS
el rectangulo que aparece en azul debajo de la cupula
esta dibidido x el eje exactamente a la mitad
se puede observar un eje, una simetria y
un orden balanceado en toda la obra
