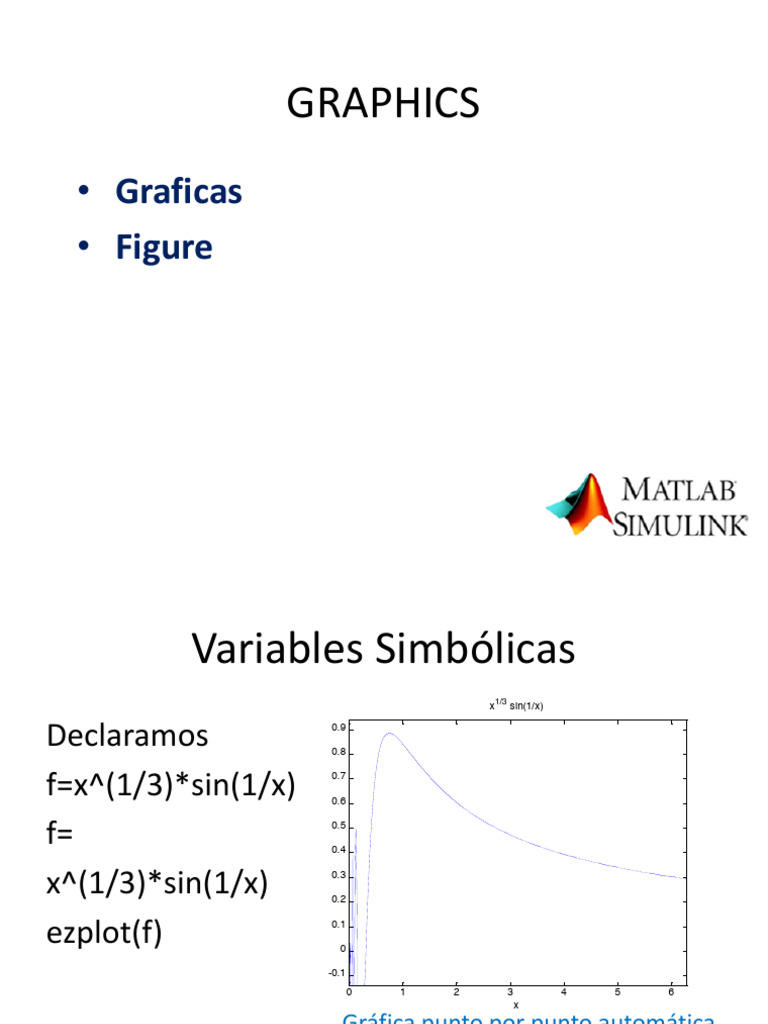

GRAPHICS

• Graficas
• Figure
 Variables Simbólicas
x 1/3 sin(1/x)

Declaramos 0.9

0.8

f=x^(1/3)*sin(1/x) 0.7

0.6

f= 0.5

0.4

x^(1/3)*sin(1/x) 0.3

0.2

ezplot(f) 0.1

-0.1
0 1 2 3 4 5 6
x

Gráfica punto por punto automática.

MSc. Diego Zavala U. Modelización

Matemática - MatLab Simulink
 Gráfica Paramétrica
• Syms t = Variable de parametro t, x y y en función de t,
• x=2*cos(t)-cos(2*t); y=2*sin(t)–sin(2*t); Funcion paramétrica
x = 2 cos(t) - cos(2 t), y = 2 sin(t) - sin(2 t)
2.5

1.5

0.5

0
y

-0.5

-1

-1.5

-2

-2.5
-4 -3 -2 -1 0 1 2
x

MSc. Diego Zavala U. Modelización

Matemática - MatLab Simulink
 Ecuación en forma de coordenadas polares
ezpolar(1+2*cos(t))

90 3
120 60

150 30
1

180 0

210 330

240 300
270

r = 2 cos(t) + 1

MSc. Diego Zavala U. Modelización

Matemática - MatLab Simulink
 Ecuación paramétrica en el espacio
ezplot3(sin(t/2), cos(t/2), 2*t,[0,6*pi])
x = sin(t/2), y = cos(t/2), z = 2 t

40

30

20
z

10

0
1
0.5 1
0 0.5
0
-0.5 -0.5
y -1 -1
x

MSc. Diego Zavala U. Modelización

Matemática - MatLab Simulink
 Superficie
Toda función de dos variables equivale a una
superficie en espacio.
g=1-x^2-4*y^2 1 - 4 (sin(2 t) - 2 sin(t))2 - (cos(2 t) - 2 cos(t))2

ezsurf(g) 0

-5

-10

-15

-20

-25

5
5
0
0
-5 -5
y t

MSc. Diego Zavala U. Modelización

Matemática - MatLab Simulink
 Hold on
folium=x^3+y^3-3*y ezplot(folium)
folium = hold on
x^3 + y^3 - 3*y ezplot(‘exp(-x^2)’)
ezplot(folium)
x3 - 3 y + y3 exp(-x 2)
6
1

4
0.8

2
0.6

y
0
y

0.4

-2
0.2

-4
0

-6 -2.5 -2 -1.5 -1 -0.5 0 0.5 1 1.5 2

x
-6 -4 -2 0 2 4 6
x

MSc. Diego Zavala U. Modelización

Matemática - MatLab Simulink
ezplot(exp(x),[1,2])
hold on
ezplot(exp(x/2),[0,1])
ezplot(exp(0.2*x),[-1,2])
exp(x/5)

1.5

1.4

1.3

1.2
y

1.1

0.9

0.8

-1 -0.5 0 0.5 1 1.5 2

MSc. Diego Zavala U.
x Modelización
Matemática - MatLab Simulink
 Subplot()
subplot(m,n,p), divide una figura en una matriz
de mxn en subfiguras. El valor de p nos indica el
área donde trabajaremos.
subplot(1,2,1)= 1 fila, 2 columna, 1 lugar donde
vamos a trabajar.

MSc. Diego Zavala U. Modelización

Matemática - MatLab Simulink
 Subplot
hold off
subplot(1,2,1)
ezplot (exp(0.2*x),[-1,2])
subplot(1,2,2)
ezplot(f,[0,1])

MSc. Diego Zavala U. Modelización

Matemática - MatLab Simulink
 Expresiones Expand
h=(1-x)^2*(1+x)*(2-x)
h=
-(x - 1)^2*(x + 1)*(x - 2)
expand(h)
-x^4 + 3*x^3 - x^2 - 3*x + 2

MSc. Diego Zavala U. Modelización

Matemática - MatLab Simulink
 Expresiones Simplify
• Simplify
simplify(sin(x)*sin(2*x)+cos(x)*cos(2*x))
ans =
cos(x)
Pretty (h/r)
2
(x - 1) (x + 1) (x - 2)
- -------------------------------
6 5 4 2
x +3x -2x +x -3x+2

MSc. Diego Zavala U. Modelización

Matemática - MatLab Simulink
 Expresiones Factor
p=x^2+2*x+1
p=
x^2 + 2*x + 1
t=factor(p)
t=
(x + 1)^2

MSc. Diego Zavala U. Modelización

Matemática - MatLab Simulink
 Expresiones Pretty
• j=((exp(x+exp(-x*i)/2-exp(x*i)/2)*i)/2)-(exp(-x-
exp(-x*i)/2+exp(x*i)/2)*i/2)

MSc. Diego Zavala U. Modelización

Matemática - MatLab Simulink
