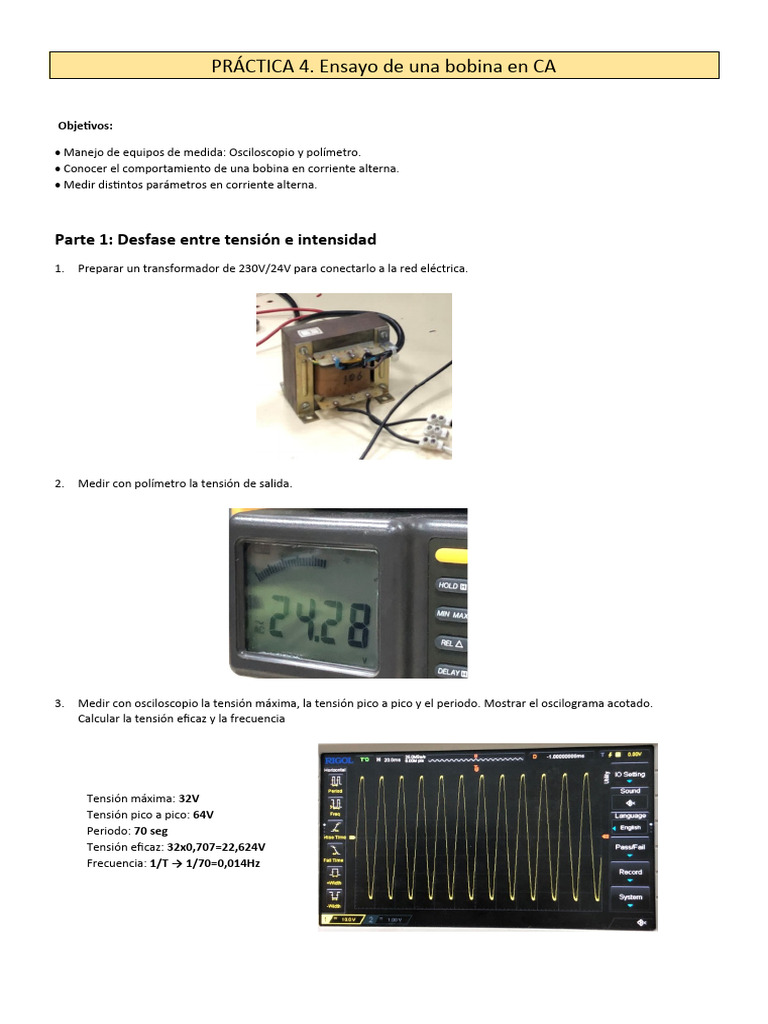

PRÁCTICA 4.

Ensayo de una bobina en CA

Objetivos:

 Manejo de equipos de medida: Osciloscopio y polímetro.

 Conocer el comportamiento de una bobina en corriente alterna.
 Medir distintos parámetros en corriente alterna.

Parte 1: Desfase entre tensión e intensidad

1. Preparar un transformador de 230V/24V para conectarlo a la red eléctrica.

2. Medir con polímetro la tensión de salida.

3. Medir con osciloscopio la tensión máxima, la tensión pico a pico y el periodo. Mostrar el oscilograma acotado.
Calcular la tensión eficaz y la frecuencia

Tensión máxima: 32V

Tensión pico a pico: 64V
Periodo: 70 seg
Tensión eficaz: 32x0,707=22,624V
Frecuencia: 1/T → 1/70=0,014Hz
4. Medir con el polímetro la resistencia de la bobina (L1) de un contactor.

5. Conectar el transformador a la bobina del contactor, en serie con una resistencia de 10Ω. (Esta resistencia no afecta
prácticamente al circuito y servirá para medir la corriente en el solenoide, visualizando la caída de tensión en el
osciloscopio).

Se observa una pérdida de potencial eléctrica que ocurre cuando se mueve la carga a través del conductor. Esto ocurre debido a la
resistividad eléctrica.

6. Visualizar en el osciloscopio las ondas de tensión (canal 1) y de corriente (canal 2). Medir el desfase (ms) entre ambas y
expresarlo en grados.

Desfase: 4,5x500=2250us=2,25ms
2,25ms ──── X
20ms ──── 360
→ (2,25x360)/20 = 40,5°
7. Calcular la corriente que circula, a partir de la tensión correspondiente en la resistencia de 10 Ω, y dibujar el diagrama
vectorial de la tensión total y la corriente (valores eficaces).

3,3x200= 660
660/1,41= 468,085mV

Tensión eficaz → 468,085/10 = 46,805 mA

8. Calcular la impedancia total, la reactancia inductiva y la Inductancia. Dibujar el diagrama vectorial de la

impedancia.

Impedancia → 22,624/0,0468 = 483,367 Ω

Reactancia inductiva → √ 483,367^2+383,7^2= 617,1461 Ω
Inductancia → √ 483,367^2-383,7^2= 293,9693 Ω

9. Repetir los puntos 6, 7 y 8 con el contactor cerrado (presionar a fondo la parte móvil mediante una herramienta).

6.

Desfase: 4,3x2= 8,6ms

8,6ms ──── X
20ms ──── 360
→ (8,6x360)/20 = 154,8°
7.

7x500= 3500
3500/1,41= 2482,269mV = 2,482V

Tensión eficaz → 2,482 /10 = 0,2482mV

8.

Impedancia → 22,624/0,2482 = 911,522 Ω

Reactancia inductiva → √ 911,522^2+385,1^2= 826,829 Ω
Inductancia → √ 911,522^2-385,1^2= 826,178Ω

Parte 2: Resonancia

1. Conectar la bobina del contactor en serie con un condensador de 220 nF.

2. Conectar el conjunto a un generador de señal senoidal (Voltaje = 5 V).

3. Conectar el osciloscopio a la bobina del contactor (punto A).

4. Buscar la frecuencia de resonancia variando la frecuencia. Explicar cómo apreciamos que está en resonancia.
5. Conectar el osciloscopio al generador (punto B). Explicar cómo apreciamos aquí la resonancia.

6. A partir de la frecuencia de resonancia y la capacidad calcular la inductancia.

7. Repetir el punto 4 con el núcleo cerrado.

4.
