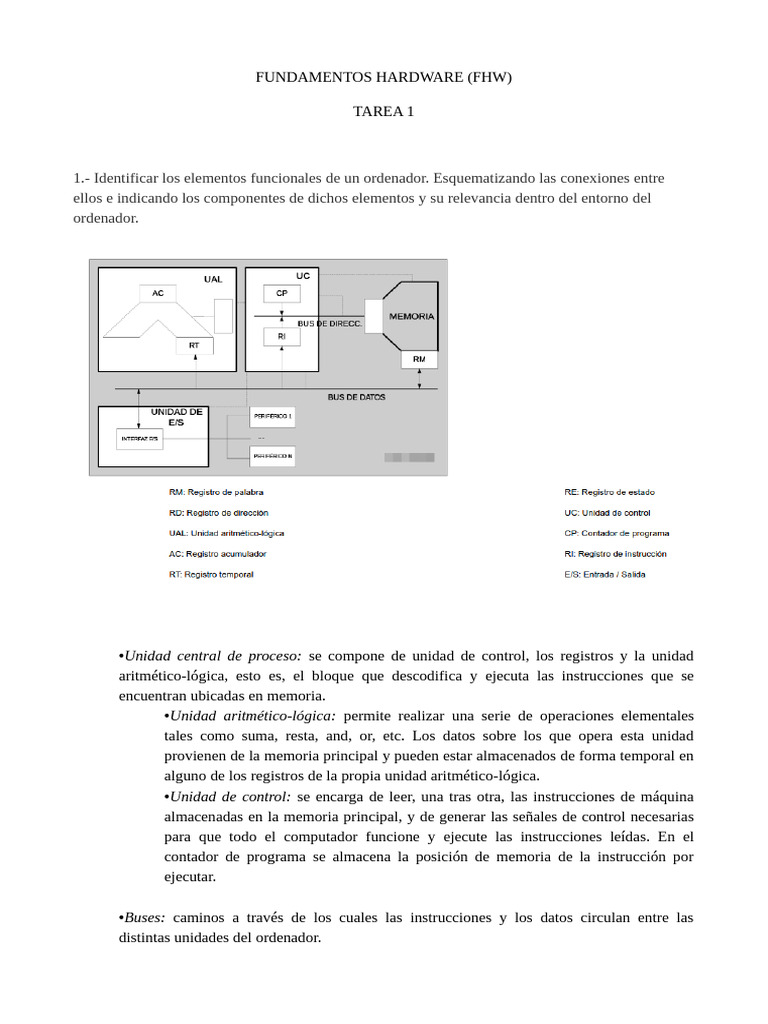

FUNDAMENTOS HARDWARE (FHW)

TAREA 1

1.- Identificar los elementos funcionales de un ordenador. Esquematizando las conexiones entre
ellos e indicando los componentes de dichos elementos y su relevancia dentro del entorno del
ordenador.

•Unidad central de proceso: se compone de unidad de control, los registros y la unidad

aritmético-lógica, esto es, el bloque que descodifica y ejecuta las instrucciones que se
encuentran ubicadas en memoria.
•Unidad aritmético-lógica: permite realizar una serie de operaciones elementales
tales como suma, resta, and, or, etc. Los datos sobre los que opera esta unidad
provienen de la memoria principal y pueden estar almacenados de forma temporal en
alguno de los registros de la propia unidad aritmético-lógica.
•Unidad de control: se encarga de leer, una tras otra, las instrucciones de máquina
almacenadas en la memoria principal, y de generar las señales de control necesarias
para que todo el computador funcione y ejecute las instrucciones leídas. En el
contador de programa se almacena la posición de memoria de la instrucción por
ejecutar.

•Buses: caminos a través de los cuales las instrucciones y los datos circulan entre las
distintas unidades del ordenador.
 •Memoria principal: es una unidad dividida en celdas que se identifican mediante una
dirección. Cada celda suele estar formada por un conjunto de puntos de memoria o bits que
son el elemento básico de información y cuyos valores, corresponden a estados de tensión
diferenciados. Todas las celdas tienen el mismo número de bits y se emplean tanto para el
almacenamiento de datos como de instrucciones de máquina.

•Unidad de entrada/salida: realiza la transferencia de información con unas unidades

exteriores llamadas periféricos, lo que permite, entre otras cosas, cargar datos y programas
en la memoria principal y sacar resultados impresos.

•Unidades periféricas: dentro de ellas podemos distinguir dos grandes grupos, por una parte
las memorias auxiliares, que sirven de soporte de almacenamiento de gran capacidad y como
medio de comunicación con el interior del sistema. Por otra parte, disponemos de las
unidades que permiten las comunicaciones entre el sistema y el mundo exterior (impresoras,
escáneres, pantallas, …).

2.- Buscar analogías entre los componentes físicos de los ordenadores actuales con los
componentes de un sistema informático teórico. Indicando el componente físico con el
componente teórico.

Unidad central de proceso: El componente físico equivalente sería el microprocesador

Buses: El componente físico sería el bus que va integrado en la placa base.

Memoria principal: El componente físico equivalente sería la memoria RAM

Unidad de entrada/salida: El componente físico equivalente sería la placa base con sus interfaces

Unidades periféricas: El componente físico equivalente serían por ejemplo discos duros,
impresoras, teclado, pantalla, etc.

3.- Diseñar un ordenador, indicando componentes y precio, destinado para un departamento

de dibujo técnico. Buscar en internet tanto componentes como precio en páginas. Indicando,
además, la referencia de los componentes y las páginas que se visitan. P.e.:
http://www.pcbox.com/ y http://www.appinformatica.com/
Para el diseño del ordenador he acudido a al web de pcbox ( http://www.pcbox.com/ ) y a través
del configurador de equipos que tiene la web he ido eligiendo los componentes que me han parecido
más adecuados. Se adjunta archivo en pdf (Configuracion_ordenador_tarea1.pdf)
4.- Saca fotos de tu BIOS mostrando las opciones que tiene. Indica para qué sirven. Sobre todo,
orden de arranque, temperatura, procesador.

Esta es la pantalla principal de la BIOS donde nos muestra el procesador, memoria instalada,
versión de la BIOS, numero de serie, etc

Esta es la pantalla de información de CPU, donde se habilita el Multi-Processins e Intel

HyperTreading Tecnology
Aquí vemos la pantalla inicial de la configuración de arranque, si esta activo el arranque a través de
red y diferentes opciones a la hora de arrancar como por ejemplo que al pulsar F12 nos muestre una
lista de dispositivos de arranque y cambiar el orden, sin tener que entrar a la Bios para configurar.

En esta otra nos muestra el orden de arranque, primero de usb cd, fdd, después lector dvd y
diferentes discos duros.

5.- Descarga la ISO de systemRescueCd y ejecuta los siguientes comandos: memtest, testdisk.
Indica para qué se utilizan, cual es el proceso de ejecución y los parámetros de utilización.

SystemRescueCd es es un sistema Linux disponible en un CD-ROM de arranque que sirve para

reparar tu sistema y tus datos después de un cuelgue o caída del sistema. También hace tareas
administrativas en el equipo, como la creación y edición de las particiones del disco duro y contiene
un montón de utilidades del sistema.

Podemos encontrar el manual en español en la siguiente página web https://www.system-rescue-

cd.org/Online-Manual-ES
Memtest: Es un programa de prueba de memoria. Este programa le dirá si su memoria física está
dañado o no.

Testdisk: es un poderoso software gratuito de recuperación de datos. Fue principalmente diseñado

para ayudar a recuperar particiones perdidas y/o volver discos no booteables a booteables
nuevamente cuando estos síntomas son causados por software con fallas, ciertos tipos de virus o
error humano (como borrar accidentalmente su Tabla de Particiones). La recuperación de la Tabla
de Particiones usando TestDisk es realmente fácil.
Para arrancar Testdisk desde el cd de SystemRescueCd elegimos la primera opción
Y nos arranca un sistema linux en el que como primera opción nos pregunta por el mapa de teclado
elegimos la opción 13 (es) que es en español

Una vez que

arranca
ejecutamos
el comando
testdisk
Y nos pregunta si queremos crear un nuevo fichero de log, agregar al que ya tenemos o no crear log

Elegimos la primera ya que es la primera vez que ejecutamos

Después nos da a elegir que disco de los disponibles queremos revisar. En este caso lo haremos con
el primero que es donde esta el sistema operativo de la máquina

Y damos a Proceed
Elegimos el tipo de partición. En este caso Intel ya que lo que tenemos es un disco de un pc.
Además si nos fijamos en la parte de abajo nos indica que ha detectado una tabla de particiones tipo
Intel
En la siguiente pantalla vemos las opciones que tenemos, analizar, avanzado, cambiar geometria del
disco, opciones, escribir MBR

Elegimos la primera opción y nos muestra la información de ese disco, que partición es arrancable,
datos de tamaño, etc
Para ver todas la opciones e información relativa a ellas podemos ir a la página oficial y consultar la
documentación del programa http://www.cgsecurity.org/wiki/TestDisk_ES
