1

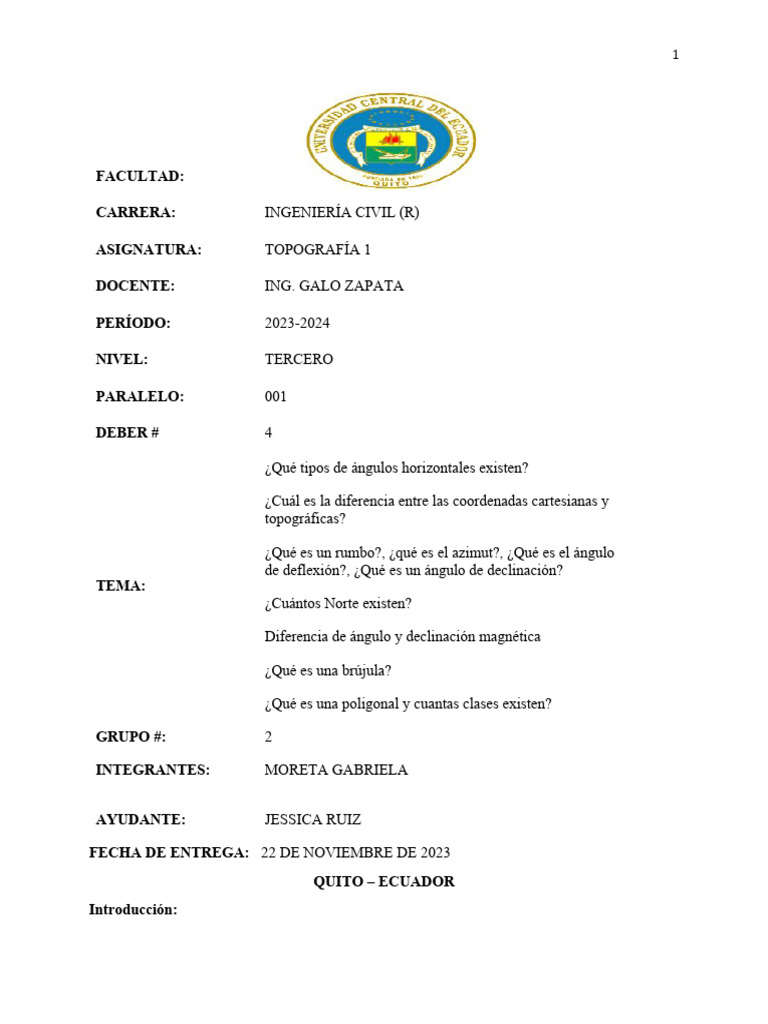

FACULTAD: INGENIERÍA Y CIENCIAS APLICADAS
CARRERA: INGENIERÍA CIVIL (R)
ASIGNATURA: TOPOGRAFÍA 1
DOCENTE: ING. GALO ZAPATA
PERÍODO: 2023-2024
NIVEL: TERCERO
PARALELO: 001
DEBER # 4
¿Qué tipos de ángulos horizontales existen?
¿Cuál es la diferencia entre las coordenadas cartesianas y
topográficas?
¿Qué es un rumbo?, ¿qué es el azimut?, ¿Qué es el ángulo
de deflexión?, ¿Qué es un ángulo de declinación?
TEMA:
¿Cuántos Norte existen?
Diferencia de ángulo y declinación magnética
¿Qué es una brújula?
¿Qué es una poligonal y cuantas clases existen?
GRUPO #: 2
INTEGRANTES: MORETA GABRIELA
AYUDANTE: JESSICA RUIZ
FECHA DE ENTREGA: 22 DE NOVIEMBRE DE 2023
QUITO – ECUADOR
Introducción:
2
La topografía abarca aspectos importantes y básicos que se debe conocer como es el caso
de, que es un ángulo horizontal que son necesarios para la comparación de direcciones esto
mediante el uso de una cinta métrica o cualquier instrumento que permita la determinación de
ángulos y se lo puede reconocer como su nombre lo indica trabaja en un plano horizontal y es
paralelo a la superficie de nivel, se puede clasificar en ángulos internos, externos y de deflexión,
para la determinación de ángulos mediante un levantamiento topográfico se debe conocer cómo
funciona un ángulo rumbo, un ángulo de azimut, un ángulo de deflexión, de declinación y el uso
de una poligonal, está en especial en levantamiento topográficos en terrenos en los que se
requiera de poligonal abierta donde sus extremos no se intersecaran o de poligonales cerradas
donde existirá una formación de un polígono que nos ayuda a una mejor corrección de aspectos
que se puedan presentar de la misma manera para esta realización se necesita saber que es una
brújula, para lo cual se dice que es aquel instrumento que sirve para poder orientarse, la cual
apunta a una dirección del norte magnético esto debido a que tiene una aguja imantada que se
encarga de ese proceso y va a variar dependiendo de la zona en la que se encuentre de la misma
forma se debe diferenciar entre el norte magnético y el norte geográfico o más conocido como
norte verdadero.
Objetivos:
General:
Conocer aspectos importantes y básicos de la topografía, como el reconocimiento de un
ángulo horizontal mediante una línea poligonal y la brújula.
Específicos:
Identificar un norte magnético de un norte geográfico o verdadero.
3
Conocer cuál es la diferencia entre las coordenadas cartesianas y coordenadas
topográficas.
Saber que es una poligonal y cuál es la diferencia entre una poligonal abierta o poligonal
cerrada.
Marco teórico:
¿Qué tipos de ángulos horizontales existen?
Los ángulos horizontales son aquellos que se encuentra en un plano horizontal, el cual
este paralelo a la superficie de nivel, en el cual se puede realizar la proyección de varios puntos,
estos son necesarios para la determinación de rumbos y azimut. (Rodríguez, A. 2018).
Estos se clasifican en:
Figura 1.
Ángulos horizontales.
Nota: la presente imagen muestra la clasificación de los ángulos horizontales mediante un
polígono. (Rodríguez, A. 2018).
4
Ángulos a la izquierda: son aquellos ángulos que se marcan como negativos y son
medidos en sentido antihorario.
Ángulos de deflexión: este tipo de ángulos se encuentran entre 0°-180°, los mismos que
se encuentran en polígonos abiertos y son medidos mediante el uso de la prolongación de
la alineación.
Ángulos a la derecha: son aquellos que se los toma como positivos y se miden en sentido
horario.
¿Cuál es la diferencia entre las coordenadas cartesianas y topográficas?
De acuerdo con Morales (2022), las coordenadas cartesianas se encuentran referido al
datum geodésico, el cual se relaciona con la posición de la tierra, la cual ayuda a identificar la
posición de un objeto, este puede variar según el país en el que esté ya que la extensión
geográfica varia. La misma que consta de 4 cuadrantes el primero donde los dos ejes tanto x
como y son positivos, el segundo cuadrante el eje x es negativo y el eje y es positivo el tercer
cuadrante son negativos y el cuarto cuadrante y es negativa y x positivo, esto aplicada en un
espacio de dos dimensiones esto es gracias al matemático y físico Rene Descartes.
Las mismas que se encuentran por la formación de dos rectas que intersecan
perpendicularmente, que se las llama ejes de coordenadas.
Figura 2.
Plano cartesiano.
5
Nota: esta figura muestra las coordenadas cartesianas las cuales se mueven de izquierda a
derecha y de abajo hacia arriba de tal forma que ayudan a distinguir la posición en la que se
encuentre un punto u objeto, su origen se encuentra en la intersección de las líneas
(perpendiculares), formando asi un ángulo de 90°, estas líneas van a marcar a los ejes de
coordenadas. (Maculet, A. 2022, 23 marzo)
En cambio, las coordenadas topográficas son aquellas que necesitan de un sistema
tridimensional, basado en una superficie esférica o elipsoide, la cual ayuda a determinar
ubicaciones en la tierra, puntos que se identifican mediante los polos norte y sur, este tipo de
coordenadas utiliza la red geográfica. (Morales, A. 2022).
Los puntos determinados por coordenadas topográficas están constituidos por latitud,
longitud.
Donde la latitud se basa en el arco del meridiano o línea ecuatorial, en cambio la longitud
trabaja con el arco del paralelo, identificado como meridiano de Greenwich o primer meridiano.
Estos puntos son trabajados en unidades sexagesimales, es decir grados, minutos y
segundos,
6
¿Qué es un rumbo?
Es un ángulo horizontal el cual está formado entre la línea poligonal y norte magnético, el
mismo no puede exceder de 90°. Este tipo de ángulos es medido desde el norte o el sur hacia el
este u oeste, esto va a depender de donde este posicionado para determinar la orientación de este.
(Ruiz, R. 2021)
Este tipo de ángulos son medidos mediante cuadrantes y giran dependiendo la posición de
la línea poligonal.
Figura 3.
Cuadrantes en los que se divide el rumbo.
Nota: la presente imagen nos muestra los cuatro cuadrantes en los que se divide el ángulo rumbo
el mismo que no sobrepasa los noventa grados que forma cada cuadrante. (Palacios C., 2020).
7
Estos cuadrantes tienen nombres donde al primer cuadrante se lo conoce con el nombre de
noreste con su símbolo de (NE), el segundo se lo llama sureste con su símbolo (SE), el tercero se
lo conoce como suroeste con su símbolo (SW), y por último el cuarto cuadrante se lo denomina
noroeste con su símbolo de (NW).
Figura 4.
Cuadrantes, sus nombres y sus símbolos.
Nota: La presente imagen muestra los símbolos de cada cuadrante y se puede observar que el
primero y tercer cuadrante se miden en sentido horario mientras que el segundo y cuarto
cuadrante se mide en sentido antihorario. (Palacios C., 2020).
¿qué es el azimut?
Se denomina ángulo de azimut a aquel que se lo realiza mediante la dirección de una
línea, que comienza por el ángulo horizontal de una poligonal, por lo que el mismo es
determinado en sentido horario, este va a variar de 0 a 360°
8
Los azimuts se dividen en cuadrantes, sin embargo, estos no son iguales ya que depende
del cuadrante en el que se encuentre es decir el primer cuadrante va a tener su ángulo máximo de
90°, el segundo cuadrante se encontrara de 0 a 180°, el tercero con un rango de 0 a 270° en
cambio el cuarto es aquel que se encuentra en un rango de 0 a 360°, en este caso en todos los
cuadrantes se determinan ángulos en sentido horario. (Palacios C., 2020).
Este tipo de ángulos se los puede calcular de la siguiente manera:
Ángulos internos:
Az=Az anterior ±180−¿ corregido .
Ángulos externos:
Az=Az anterior ±180+ ¿ corregido .
En el caso en el que el resultado sea mayor a 360° se procederá a restar 360°
Donde;
Az= ángulo de azimut
Az anterior = ángulo de azimut anterior
<corregido= ángulo corregido
Figura 5.
División de los cuadrantes del azimut.
9
Nota: la presente figura muestra la división de cuadrantes del azimut y la determinación de rango
de cada uno de los cuadrantes. (Palacios C., 2020).
Es importante saber realizar la conversión de un rumbo a un azimut o viceversa para ello
se presentará la siguiente imagen que verifica su equivalencia.
Figura 6.
Determinación de equivalencia entre azimut a rumbo y viceversa.
10
Nota: la presente figura muestra la equivalente entre un ángulo de azimut a un ángulo rumbo o
viceversa en cada uno de los cuadrantes en los que se dividen lo mismos. (Palacios C., 2020).
¿Qué es el ángulo de deflexión?
Es el ángulo que se encuentra entre la extensión frontal del tramo anterior y la línea que
esta adelante.
Este tipo de ángulos se los denomina también ángulos de giro y se definen como ángulos
medidos entre el alineamiento anterior y el alineamiento siguiente y puede comenzar en sentido
de izquierda o derecha, este tipo de ángulos va a tener un rango de 0° a 180°. (Flores, 2020)
¿Qué es un ángulo de declinación?
Este tipo de ángulos varia estacionalmente dependiendo de la inclinación de la tierra sobre
el eje de rotación, alrededor del sol.
En el caso de que la tierra no se inclinara en el eje de rotación este ángulo siempre seria
0°, al contrario, la tierra de inclina aproximadamente 23,45° por lo que el ángulo de declinación
va a variar negativa o positivamente cercana a esta cantidad. (Angulo de declinación |
PVEducation, 2022).
El ángulo de declinación es cero cuando la tierra entra a los equinoccios de primavera y
otoño.
El ángulo se declinación se lo puede obtener mediante la siguiente ecuación (Angulo de
declinación | PVEducation, 2022):
11
δ=−23 , 45 °∗cos ( 360
365
∗( d +10 ) )
Donde:
δ=angulo de declinacion
d=dia del año .
El 22 de marzo y 22 de septiembre se puede obtener un ángulo de declinación de 0°.
La declinación puede llegar a un máximo de 23.45° el 22 de junio y llega a un mínimo de -23.45
el 22 de diciembre. (Angulo de declinación | PVEducation, 2022).
¿Cuántos Norte existen?
Norte magnético: es aquel que nos proporciona la brújula, ya que la brújula se alinea con
las fuerzas del campo magnético de la tierra, el mismo no se encuentra en un lugar
estable. (AristaSur. 2023).
Figura 7.
Medidas del polo norte magnético.
Nota: la presente imagen muestra el desplazamiento del norte magnético. (AristaSur. 2023).
12
Norte geográfico: a este norte se lo conoce como norte verdadero el cual usa el eje de
giro imaginario, a este se lo puede reconocer mediante la estrella polar. (AristaSur., 2023).
Figura 8.
Norte magnético y norte geográfico.
Nota: la presente imagen muestra la ubicación del norte magnético y geográfico sobre la
rotación de la tierra. (Morales, A., 2022).
Norte de cuadricula, cartográfico, UTM o Lambert: son aquellos donde convergen las
líneas paralelas que marcan la longitud, el mismo no coincide con el norte geográfico.
(Morales, A., 2022).
Figura 9.
Meridianos paralelos.
13
Nota: representación de las líneas paralelas que marcan la longitud (meridianos norte-sur).
(Morales, A., 2022).
Diferencia de un ángulo y la declinación magnética.
|El ángulo es un espacio comprendido entre dos rectas que se intersecan, el cual consta de
vértice, eje de referencia, dirección y sentidos, en cambio la declinación magnética es originada a
causa de que los polos magnéticos del planeta no coinciden con los polos geográficos, esto hace
que al realizar un ángulo este se dirija hacia el norte magnético. (De Navegación & De
Navegación, 2015).
¿Qué es una brújula?
Figura 9.
Brújula.
Nota: instrumento que ayuda a orientarse ya que determina la dirección del polo norte magnético
de la tierra. (Carvajal, 2023).
14
Este instrumento ayuda a orientarse, mediante el uso de la aguja imantada el cual apunta
en dirección del norte magnético hacia los polos norte y sur, y este va a variar dependiendo de la
zona del planeta. (Carvajal, 2023).
Esta no funciona en los polos norte y sur, pero si en cualquier zona de la tierra.
En la actualidad los sistemas de navegación satelitales, es decir los GPS han superado alas
brújulas, las mismas ofrecen mayor precisión y más cantidad de datos. (Carvajal, 2023).
Se tiene a la brújula magnética es aquella que se la diferencia de otras ya que está
conformada por varias agujas imantadas.
¿Qué es una poligonal y cuantas clases existen?
Una poligonal es unas líneas quebradas, las cuales se conectan formando un vértice con n
lados determinados y puntos fijos, es decir se define como la formación de un polígono.
(Moncada, E. 2020).
Se clasifican en poligonales abiertas o cerradas:
Poligonal abierta: es aquellas uniones de líneas que tienen origen en un punto fijo y
terminan en otro es decir como su nombre lo indican son abiertas ya que sus extremos no
coinciden. (Gaibor B. 2015).
Poligonales cerradas: este tipo de poligonales tienen un punto fijo del que comienza y el
punto en el que termina es el mismo por lo que se produce la formación de un polígono.
(Gaibor B. 2015).
Poligonal de enlace: donde se conoce el inicio y el fin de la línea poligonal y por lo tanto
se comprueba cuando se lo requiera. (Gaibor B. 2015).
15
Caminamiento: es un tipo de poligonal abierta, en la cual es conocida el punto de partida
y el punto final no se la puede comprobar. (Gaibor B. 2015).
Conclusiones:
En conclusión, las poligonales son utilizadas para la determinación de un levantamiento
topográfico y se clasifican en cerradas y abiertas, las viertas son aquellas que tienen un punto de
inicio fijo y otro de llega es decir sus extremos no llegan a unirse en cambio las poligonales
cerradas tienen un solo punto fijo el cual es el de llegada y el mismo será el de partida ya que
tienden a formar un polígono.
Se concluye que el norte verdadero es un punto de mayor latitud el cual se encuentra más
alejado de la tierra también se lo puede identificar mediante la estrella polar, en cambio el norte
magnético es indicado por la aguja imantada la cual coincide con el polo magnético es dirección
del norte o sur y constan de líneas de atracción que entran a la tierra, estos Norte se diferencian
mediante una distancia de 500 km.
Recomendaciones:
Se recomienda que al momento de identificar un ángulo horizontal se tenga en cuentas las
dos existencias de norte, el norte magnético y el norte geográfico, asi mismo los tipos de
coordenadas usadas para su identificación.
Es recomendable, tener claro estos aspectos básicos de la topografía ya que se consideran
herramienta primordial para el uso de ciertas prácticas, como por ejemplo la obtención de
coordenadas en un punto determinado.
16
Bibliografía:
Angulo de declinación | PVEducation. (2022). https://www.pveducation.org/es/fotovoltaica/2-
propiedades-de-la-luz-del-sol/angulo-de-declinaci%C3%B3n
AristaSur. (2023, 6 junio). Norte magnético, norte geográfico y norte de cuadrícula. AristaSur.
https://www.aristasur.com/contenido/norte-magnetico-norte-geografico-y-norte-de-
cuadricula.
Carvajal, G. (2023, 17 enero). La brújula: qué es y cómo funciona. La Brújula Verde.
https://www.labrujulaverde.com/2005/05/la-brujula-que-es-y-como-funciona
De Navegación, I. S., & De Navegación, I. S. (2015, 4 julio). ¿Qué es la declinación magnética?
| Instituto de Navegación. Instituto de Navegación – Cursos de timonel y clínicas de
navegación. https://www.isndf.com.ar/que-es-la-declinacion-magnetica/#:~:text=La
%20diferencia%20angular%20entre%20la,el%20nombre%20de%20declinaci%C3%B3n
%20magn%C3%A9tica.
Flores, G. (2020, 3 mayo). ¿Cuáles son los ángulos de deflexión? – La-Respuesta.com. https://la-
respuesta.com/pautas/cuales-son-los-angulos-de-deflexion/
Gaibor B. (2015). Qué es poligonal. PDF. https://es.slideshare.net/MariaBelenGaiborN/qu-es-
poligonal
Morales, A. (2022, 3 febrero). Diferencias entre los sistemas de coordenadas geográficas y
proyectadas. MappingGIS. https://mappinggis.com/2022/02/diferencias-entre-los-
sistemas-de-coordenadas-geograficas-y-proyectadas/
Maculet, A. (2022, 23 marzo). Coordenadas cartesianas: qué son, para qué y ejemplos | Smartick.
Smartick. https://www.smartick.es/blog/matematicas/geometria/coordenadas/
17
Moncada, E. C. (2020). POLIGONAL. https://topografiabasicasena.blogspot.com/p/calculo-de-
angulos-horizontales.html
Palacios C., (2020). Rumbos y Azimut. Planimetría Aplicada.
http://marina.geologia.uson.mx/academicos/alba/CARTOGRAFIA/Teoria/Bibliografia/
act11_rumbos_azimuts_2.pdf
Rodríguez, A. (2018). Medición de ángulos horizontales. prezi.com.
https://prezi.com/becysr3xbzbc/medicion-de-angulos-horizontales/
Ruiz, R. C. (2021). Orientación II: puntos cardinales, rumbo contrarumbo y desviación
magnética. https://campingsport.es/the-blog/post/9-orientacion-puntos-cardinales-rumbo-
contrarumbo-desviacion-magnetica.html
