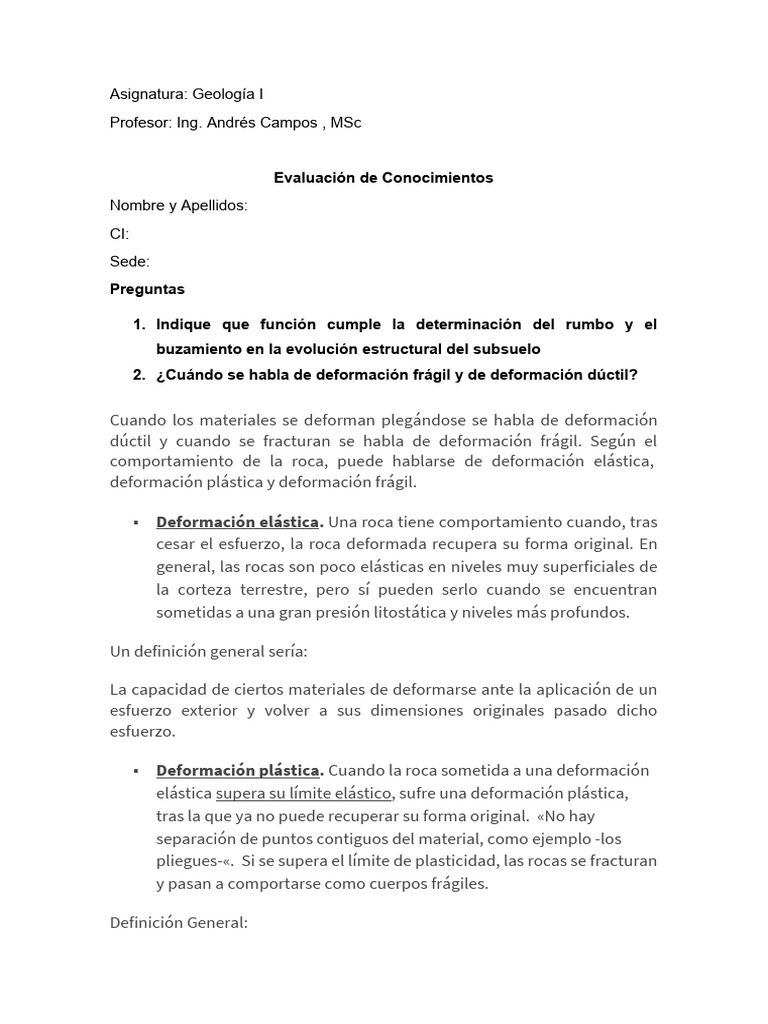

Asignatura: Geología I

Profesor: Ing. Andrés Campos , MSc

Evaluación de Conocimientos
Nombre y Apellidos:
CI:
Sede:
Preguntas

1. Indique que función cumple la determinación del rumbo y el

buzamiento en la evolución estructural del subsuelo
2. ¿Cuándo se habla de deformación frágil y de deformación dúctil?

Cuando los materiales se deforman plegándose se habla de deformación

dúctil y cuando se fracturan se habla de deformación frágil. Según el
comportamiento de la roca, puede hablarse de deformación elástica,
deformación plástica y deformación frágil.

 Deformación elástica. Una roca tiene comportamiento cuando, tras

cesar el esfuerzo, la roca deformada recupera su forma original. En
general, las rocas son poco elásticas en niveles muy superficiales de
la corteza terrestre, pero sí pueden serlo cuando se encuentran
sometidas a una gran presión litostática y niveles más profundos.

Un definición general sería:

La capacidad de ciertos materiales de deformarse ante la aplicación de un

esfuerzo exterior y volver a sus dimensiones originales pasado dicho
esfuerzo.

 Deformación plástica. Cuando la roca sometida a una deformación

elástica supera su límite elástico, sufre una deformación plástica,
tras la que ya no puede recuperar su forma original. «No hay
separación de puntos contiguos del material, como ejemplo -los
pliegues-«. Si se supera el límite de plasticidad, las rocas se fracturan
y pasan a comportarse como cuerpos frágiles.

Definición General:
Cuando se somete un material a esfuerzos que los llevan a sobrepasar su
límite elástico, ocurre que sus deformaciones se vuelven irreversibles o
permanentes.

Deformación frágil. Existe deformación permanente y también

interrupción entre puntos contiguos del material (fallas, diaclasas,
cabalgamientos y mantos de corrimiento).

DEFORMACIÓN DÚCTIL:

3. Indique los tipos de fallas presentes en la siguiente imagen:

4. indique los tipos de pliegues presentes en la figura

 5. Describa y explique (estructura, pliegues y tipos de fallas)

LOS PLIEGUES Y SUS TIPOS.

Una roca se pliega cuando una superficie de referencia definida antes del
plegamiento como plana se transforma en una superficie curva. El
plegamiento es tanto mayor cuanto más numerosas y fuertes son las
variaciones de buzamiento. Las rocas en las que se aprecia el plegamiento
con mayor facilidad son las sedimentarias, cuyos planos de estratificación
se muestran como buenos planos de referencia. En las rocas ígneas,
cristalinas y de aspecto masivo, resulta más compleja la identificación de
pliegues por la escasez de estructuras planares de referencia.

PARTES DE UN PLIEGUE.
Las partes de los pliegues que pueden identificarse y nos permiten
definirlos y clasificarlos son:

 Líneas de cresta. Las curvas que unen los puntos más elevados de la
superficie curvada.
 Línea de valle. Las curvas que unen los puntos más bajos de la
superficie curvada.
 Flanco. Cada uno de los lados del pliegue.
 Eje. Lugar de los puntos de curvatura máxima. También se puede
definir como la línea que resulta de la intersección entre el pliegue y
el plano axial.
 Plano axial. Superficie que contiene los ejes de los pliegues de
varios estratos.
 Inmersión. Es el ángulo que forma una línea (o eje del pliegue) con el
plano horizontal medido sobre un plano vertical que contenga esa
línea. El valor de la inmersión de una línea varía entre 0º y 90º.
DIRECCIÓN Y BUZAMIENTO DE UN PLIEGUE.
DIRECCIÓN.
Este concepto se refiere al ángulo que forma con el norte geográfico la
línea que resulta de la intersección de un plano horizontal imaginario con
la capa, estrato o estructura que se estudia.

La dirección de un pliegue es, por tanto, el ángulo que forma la proyección

del eje del pliegue sobre un plano horizontal con el norte geográfico. El
valor de la dirección suele darse de 0º a 90º, añadiendo si ese ángulo con
respecto al norte es hacia el este o hacia el oeste; por ejemplo N53°E.

La dirección del pliegue (del eje del pliegue) no tiene por qué coincidir con
la dirección de los flancos de dicho pliegue, aunque sí suelen ser parecidos.

BUZAMIENTO.
Se define como el ángulo que forma la capa o estructura estudiada con un
plano horizontal imaginario, medido en la línea de máxima pendiente de la
capa. El sentido del buzamiento de un plano es el ángulo que forma la
proyección de la línea de máxima pendiente en un plano horizontal con el
norte geográfico e indica hacia dónde se inclina la capa en relación con el
norte; por ejemplo, 45°E o 30°SE. El sentido del buzamiento de un plano es
siempre perpendicular a la dirección del plano.
Por lo general, cuando se habla de buzamiento del pliegue se hace
referencia al ángulo de inmersión.

CLASIFICACIÓN Y TIPOS DE PLIEGUES.

ANTICLINAL Y SINCLINAL.
Cada uno de los tramos de un estrato o conjunto de capas comprendidos
entre los puntos de inflexión es un pliegue, por el que se da una sucesión de
formas cóncavas seguidas de otras convexas y a la inversa. Si consideramos
un tren de pliegues, periódicamente se repiten y alternan formas convexas
o antiformes, y formas cóncavas o sinformes. Los conceptos de anticlinal y
sinclinal informan, además, de la convexidad o concavidad de la edad de
los materiales en el pliegue.

 Anticlinal: pliegue arqueado o con la convexidad ascendente en el

que los materiales más antiguos se localizan en el núcleo.
 Sinclinal: pliegue arqueado o con la convexidad descendente en el
que los materiales más modernos se localizan en el núcleo.

Anticlinales y sinclinales suelen sucederse en el espacio, y tienen planos

axiales que dividen los pliegues en dos mitades, cada una de las cuales es
un flanco. Estas estructuras son ondulaciones de los estratos que no tienen
por qué visualizarse como ondulaciones del terreno.

CLASIFICACIÓN DE PLIGUES DE ACUERDO AL PLANO

AXIAL.
Existen diferentes clasificaciones que emplean criterios distintos para
denominar los pliegues. La clasificación que se presenta en este apartado
es una de las más claras, y tiene en cuenta la inclinación del plano axial:

 Pliegue recto. La superficie del plano axial es vertical.

 Pliegue inclinado. La superficie axial está inclinada. En este caso los
flancos no tienen necesariamente el mismo buzamiento, y si uno de
ellos rebasa la verticalidad, entonces tenemos un flanco invertido.
 Pliegue tumbado. La superficie del plano axial es horizontal.
 Pliegue en abanico. Tiene vergencias en dos direcciones opuestas,
con dos planos axiales que se abren en forma de abanico.
MECANISMOS DE PLEGAMIENTO.
Para entender los mecanismos del plegamiento debe recurrirse a la
tectónica de placas. Los movimientos de las placas litosféricas, en sus
bordes constructivos y destructivos, son los responsables de la mayor parte
de los procesos de plegamiento y fracturación que actúan sobre la corteza
terrestre.

Estos conceptos están relacionados a la tectónica de placas, a

continuación se repasan los tipos de borde, con indicación del mecanismo
de plegamiento o fracturación dominante.

BORDES DIVERGENTES.
Son los bordes donde las placas se separan produciendo un ascenso de
material desde el manto, para crear nuevo suelo oceánico. Pueden
encontrase sobre corteza oceánica o continental. En relación con la
deformación de los materiales, tienen mayor importancia los que se inician
bajo corteza continental, creando los rift o valles de rift. Durante este
proceso se produce primero un abombamiento y adelgazamiento de la
corteza, seguido de un estiramiento que da lugar a un sistema de fracturas
(fallas normales) en cadena, alternado con episodios de vulcanismo, hasta
llegar a formar una gran fosa tectónica. La zona de rift en la corteza
oceánica genera las «fallas transformantes».

BORDES CONVERGENTES.
Las zonas de convergencia de placas son las zonas donde la litosfera
subduce en el manto o crea grandes cadenas montañosas por el choque
entre placas. En las zonas de subducción se produce la fusión de la placa
litosfera originando magmatismo, que al intruir en la corteza puede crear
deformación de los materiales que atraviesa. Cuando dos placas de
litosfera continental chocan, se produce el mayor mecanismo de de
deformación, al dar lugar a grandes cadenas montañosas con un gran
número de estructuras plegadas que generalmente van acompañadas de
todo tipo de fracturas. En este tipo de colisión es muy frecuente la
formación de grandes mantos de cabalgamiento. Un ejemplo actual de
este tipo de borde es la formación de la cordillera del Himalaya.
Tipos de margenes de Placa

FALLAS – DIACLASAS
DEFORMACIONES FRÁGILES: DIACLASAS Y FALLAS.
Un material tiene comportamiento frágil cuando se rompe fracturándose
bruscamente tras ser sometido a un esfuerzo. Cuando en el estudio de las
rocas se hace referencia a la deformación frágil, se apunta a la fracturación
de los materiales en forma de diaclasas o fallas.

DIACLASAS. Una diaclasa es un plano de fractura a favor del cual no se

produce desplazamiento de los bloques que quedan a ambos lados de
esta.

FALLAS. Las fallas constituyen la deformación frágil más frecuente en

Geología, y por lo tanto, al igual que en el caso de los pliegues, se trata de
uno de los elementos más representados en Geología Estructural.
Pueden tener longitudes desde pocos metros hasta centenares de
kilómetros, como por ejemplo la de San Andrés en California.
Los movimientos repentinos de las fallas son normalmente los
responsables de la mayoría de los terremotos. Las fallas antiguas suelen ser
inactivas.
Playa Puerto Viejo

Otra definición de Falla:

Son discontinuidades en rocas a lo largo de las cuales existe un

desplazamiento diferencial significativo.

Net Slip. Se entiende por desplazamiento neto (net slip), el ventor que
mide la distancia en la superficie de la falla entre dos puntos originalmente
adyacentes, situados en labios opuestos de la falla y por tanto nos define el
movimiento verdadero de la falla.
Net Slip – Desplazamiento Neto de una falla

PARTES DE UNA FALLA.

Las fallas se visualizan como planos o superficies que dividen una porción
del terreno desplazando una con respecto a otra, ya sea en la vertical, en la
horizontal o en ambos sentidos. Los elementos que definen una falla son:

 Plano de falla. Es la superficie de rotura sobre la que se produce el

movimiento de un bloque sobre el otro.
 Labio levantado. Porción del terreno o bloque con un movimiento
de ascenso con respecto al labio hundido.
 Labio hundido. Bloque del terreno con un movimiento descendente
con respecto al labio levantado.
 Dirección de la falla. Ángulo que forma con el norte geográfico la
línea que resulta de la intersección de un plano imaginario
horizontal con el plano de falla.
 Buzamiento de la falla. Ángulo que forma el plano de falla con un
plano horizontal imaginario, medido en la línea de máxima
pendiente.
  Espejo de falla. Superficie pulida que se visualiza sobre el plano de
falla como consecuencia de la fricción entre los dos bloques.
 Estrías de falla. Estrías o hendiduras sobre el plano de falla por
presión y fricción entre los dos bloques.
 Brecha de falla. Material de aspecto caótico que se encuentra en el
plano de falla debido al desplazamiento y presión de los dos
bloques.
 Techo de falla. Superficie rocosa que está inmediatamente por
encima de la falla.
 Muro de falla. Superficie rocosa que está inmediatamente por
debajo de la falla.
 Salto de falla. Desplazamiento de un bloque o labio con respecto al
otro, medido en las componentes vertical y horizontal.

CARACTERÍSTICAS Y TIPOS DE FALLA

Según el tipo de desplazamiento que tengan los bloques uno respecto a
otro, así como que se trate de movimientos en la vertical u horizontal,
pueden definirse los siguientes tipos de falla:

 Fallas normales. Se produce un desplazamiento vertical por

esfuerzos distensivos cuando el bloque de techo se desplaza hacia
abajo con respecto al bloque de muro.
 Fallas inversas. Se produce un desplazamiento vertical por
esfuerzos compresivos cuando el bloque de muro se desplaza hacia
arriba con respecto al bloque de techo.
 Fallas en dirección. Son planos de fractura con desplazamiento en
la horizontal paralela a la dirección de la falla. Se dan en todas las
escalas, pueden recorrer desde centenares de kilómetros y afectar a
toda la corteza o tratarse de pequeños accidentes que acompañan a
los pliegues.
 Las fallas transcurrentes y transformantes. Son un tipo de fallas
horizontales o en dirección que afectan a la litosfera y cortan a las
dorsales oceánicas.

ASOCIACIONES DE PLIEGUES Y FALLAS.

ASOCIACIONES DE PLIEGUES.
El ejemplo más sencillo de asociaciones de pliegues es la relación entre
anticlinales y sinclinales, combinación de estructuras que suelen aparecer
juntas en la mayoría de los casos. Este tipo de relaciones en la naturaleza
se complica extraordinariamente desde el momento en que podemos
combinar diferentes buzamientos de los flancos de los pliegues, e incluso
introducir fracturas en el sistema. Las asociaciones de pliegues más
complejas suelen relacionarse con los mantos de cabalgamiento.

ASOCIACIONES DE FALLAS.

Es frecuente encontrar asociaciones de fallas, que dan lugar a estructuras

tipo graben, horst y mantos de cabalgamiento.

GRABEN Y HORST. Los graben y horst son estructuras que suelen

localizarse en el contexto de la tectónica de placas y se caracterizan por
tratarse de zonas hundidas o valles alargados, limitados por fallas con
desplazamiento vertical. También se denominan fosas tectónicas. Cuando
se suceden varias fosas tectónicas, las zonas elevadas limítrofes entre dos
consecutivas se denominan horst. El tamaño de este tipo de estructuras
puede variar de decenas a miles de kilómetros.

MANTOS DE CABALGAMIENTO. Los mantos de cabalgamiento son un tipo

particular de falla inversa con desplazamiento vertical que se realiza a
través de un plano de fractura de dimensiones regionales, y con
buzamientos que suelen ser inferiores a 45º. Tienen su origen en esfuerzos
compresivos en la horizontal que producen un acortamiento en la corteza,
de forma que el bloque de techo «cabalga» sobre el bloque de muro.
