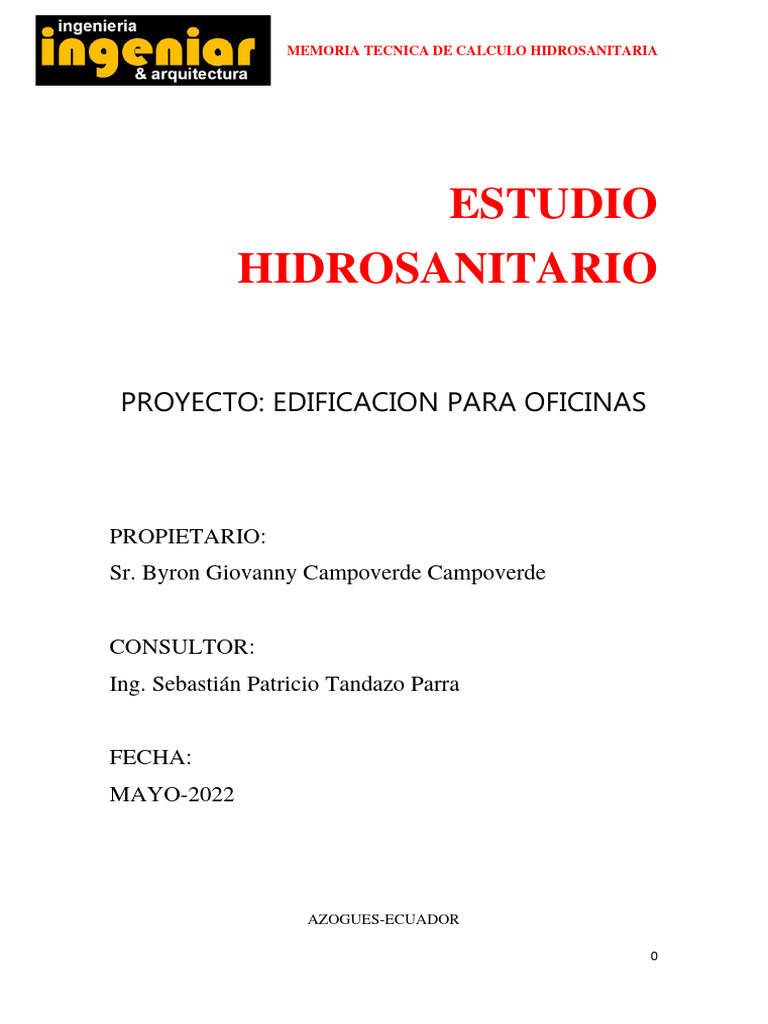

MEMORIA TECNICA DE CALCULO HIDROSANITARIA
ESTUDIO
HIDROSANITARIO
PROYECTO: EDIFICACION PARA OFICINAS
PROPIETARIO:
Sr. Byron Giovanny Campoverde Campoverde
CONSULTOR:
Ing. Sebastián Patricio Tandazo Parra
FECHA:
MAYO-2022
AZOGUES-ECUADOR
0
MEMORIA TECNICA DE CALCULO
HIDROSANITARIA
CONTENIDO:
1. DATOS GENERALES ........................................................................................................2
1.1. CLAVE CATASTRAL ................................................................................................2
1.2. PROPIETRARIO .........................................................................................................2
1.3. UBICACIÓN DEL PROYECTO .................................................................................2
1.4. OBJETIVO DEL PROYECTO ....................................................................................2
1.5 DESCRIPCION EXISTENTE DE LA INFRAESTRUCTURA.......................................3
1.5.1 SISTEMA DE AGUA POTABLE ..................................................................................3
2.2. SISTEMA DE ALCANTARILLADO ..............................................................................3
DESCRIPCIÓN DEL PROYECTO HIDROSANITARIO ..........................................................3
ABASTECIMIENTO Y DISTRIBUCION DE AGUA POTABLE .........................................3
3.1.1. Acometida y Medidor .................................................................................................4
3.2. RED DE DISTRIBUCION DE AGUA POTABLE ..........................................................4
3.2.1. Descripción.................................................................................................................4
3.2.2. Memoria de Calculo ...................................................................................................6
3.3 SISTEMA PROPUESTO ...................................................................................................8
1. RED DE DESAGUE ..........................................................................................................29
4.1. DESCRIPCIÓN DEL SISTEMA ....................................... ¡Error! Marcador no definido.
4.2. PARAMETROS DE DISEÑO ........................................... ¡Error! Marcador no definido.
4.3. RED PLUVIAL ................................................................ 3¡Error! Marcador no definido.
4.3. SISTEMA PROPUESTO ................................................... ¡Error! Marcador no definido.
2. ESPECIFICACIONES TECNICAS ...................................... ¡Error! Marcador no definido.
PLANOS ....................................................................................... ¡Error! Marcador no definido.
CONTENIDO DE TABLAS:
Tabla 1: Demandas de caudales, presiones y diámetros en aparatos de consumo. .......... 4
Tabla 2: Dotaciones para edificaciones de uso específico ............................................... 5
Tabla 3: Factores de longitudes equivalentes. .................................................................. 7
Tabla 4: UDs. correspondientes a los distintos aparatos sanitarios¡Error! Marcador no
definido.
Tabla 5: Diámetros de ramales colectores entre aparatos sanitarios y bajante. ...... ¡Error!
Marcador no definido.
Tabla 6: Diámetro mínimo de columnas de descarga. .... ¡Error! Marcador no definido.
Tabla 7: Diámetro de los colectores horizontales en función del número máximo de UD
y la pendiente adoptada. ................................................. ¡Error! Marcador no definido.
Tabla 8: Diámetro de bajantes. ....................................... ¡Error! Marcador no definido.
Tabla 9: Diámetro de las bajantes de aguas pluviales para un régimen pluviométrico de
100 mm/h. ....................................................................... ¡Error! Marcador no definido.
Tabla 10: Número de sumideros en función de la superficie de cubierta. .............. ¡Error!
Marcador no definido.
1
HIDROSANITARIA
1. DATOS GENERALES
1.1. CLAVE CATASTRAL

La clave catastral del predio del proyecto es 5010102110010000. En el predio se
va a emplear un solo medidor.
1.2. PROPIETRARIO
El propietario del proyecto es Sr. Byron Giovanny Campoverde Campoverde
1.3. UBICACIÓN DEL PROYECTO

El proyecto se encuentra ubicado en la zona urbana del cantòn Azogues, en las
calles Bartolomé Serrano y Av. Coronel Francisco Carrasco, la ilustracion 1 indica la
ubicación de la misma.
Ilustración 1: Ubicación del Proyecto
1.4. OBJETIVO DEL PROYECTO
Realizar el diseño hidrosanitario de una edifición de 4 pisos destinada para locales

comerciales y departamentos, con el fin de abastecer el agua para los diferentes aparatos
sanitarios de toda la estructura.
2
HIDROSANITARIA
1.5 DESCRIPCION EXISTENTE DE LA INFRAESTRUCTURA
1.5.1 SISTEMA DE AGUA POTABLE
El predio colinda con la Av. Coronel Francisco Carrasco, la misma que presenta
una calzada de tipo pavimento rígido con un ancho de 4.50m.
La matriz existente cuenta con tuberias PVC de 1.25 Mpa, con diametro de 63mm,
un diametro interno de 56.8mm y un espesor nominal de 3.1mm.
2.2. SISTEMA DE ALCANTARILLADO
El pozo del sistema de alcantarillado combinad se encuntra en la acera del predio.
DESCRIPCIÓN DEL PROYECTO HIDROSANITARIO
En el estudio presente se utiliza un sistema de abastecimiento directo para toda la

edificación.
Las redes serán de PVC U/E, sujetadas a la losa de hormigón armado, desde el
cual bajarán los ramales para cada aparato sanitario.
Las llaves y accesorios serán cambiados o reparados cada cierto tiempo por el
encargado del sistema para evitar que la red presente fugas.
ABASTECIMIENTO Y DISTRIBUCION DE AGUA POTABLE
En el sistema de suministro por presión directa de la red se diseñará una vez

localizado el aparato crítico, se le asigna una cabeza de presión según el aparato sanitario
a analizar. A partir de este aparato, se hace el recorrido más desventajoso (ruta crítica)
hasta llegar a la canastilla de succión de la red. En este caso la altura estática vertical, es
la medida desde el eje de la bomba o toma hasta la parte superior del aparato crítico.
3
HIDROSANITARIA
3.1.1. Acometida y Medidor
Diámetros
Los diámetros mínimos de los ramales y sub-ramales no serán inferiores a los

indicados en la tabla 1. De ninguna manera no se permite la reducción de diámetros de
una tubería en el sentido inverso del flujo de agua.
Acometida
En este caso el agua va directamente de la matriz principal, estimando la velocidad

de ingreso de la red de 0.6 a 2.5 m/s, valores que se rigen a la normativa actual.
Medidor
El medidor deberá ser de igual diámetro que la tubería de la acometida.
3.2. RED DE DISTRIBUCION DE AGUA POTABLE
3.2.1. Descripción
Se toman los parámetros recomendados por la Norma Ecuatoriana de la

Construcción NEC-2015.
La acometida debe tener la capacidad de soportar presiones hasta 150m.c.a

(incluido en este valor la sobrepresión por golpe de ariete).
Las pérdidas de carga en cada contador pueden ser entre 2.0m.c.a (2.84 psi) y 10
m.c.a (14.22 psi).
Las condiciones normales de funcionamiento de darán si se cumple los parámetros

de la siguiente tabla:
Tabla 1: Demandas de caudales, presiones y diámetros en aparatos de consumo.
APARATO SANITARIO CAUDAL PRESION PRESION DIAMETRO

(U) INSTATANEO RECOMENDADA MINIMA SEGÚN NTE
MINIMO (m.c.a) (m.c.a) INEN 1369
(l/s) (mm)
Bañera/Tina 0.30 7 3 20
4
HIDROSANITARIA
Bidet 0.10 7 3 16
Calentadores/calderas 0.30 15 10 20
Ducha 0.20 10 3 16
Fregadero cocina 0.20 5 2 16
Fuentes para beber 0.10 3 2 16
Grifo para manguera 0.20 7 3 16
Inodoro con deposito 0.10 7 3 16
Inodoro con fluxor 1.25 15 10 25
Lavabo 0.10 5 2 16
Máquina de lavar ropa 0.20 7 3 16
Máquina lava vajilla 0.20 7 3 16
Urinario con fluxor 0.50 15 10 20
Urinario con llave 0.15 7 3 16
Sauna, turco, hidromasaje 1.00 15 10 25
domestico
Fuente: Norma Ecuatoriana de la Construcción.
La presión en cualquier nudo de consumo no deberá ser mayor que 70 m.c.a (100
psi)
Toda la tubería y accesorias instaladas en la red interna deberán resistir la presión

de 150 m.c.a.
La velocidad de diseño de agua en las tuberías debe fluctuar entre 0.6 m/s y 2.5
m/s, valores mínimo y máximo, respectivamente. Se considera óptimo el valor de
velocidad de 1.2 m/s.
La velocidad del agua en la acometida debe fluctuar entre 1m/s y 1.5 m/s.
Se debe tomar en cuenta las dotaciones de la siguiente tabla:
Tabla 2: Dotaciones para edificaciones de uso específico
DOTACIONES PARA EDIFICACIONES DE USO

ESPECIFICO
TIPO DE EDIFICACION UNIDAD DOTACION
Bloques de viviendas L/hab/día 200 a 350
5
HIDROSANITARIA
Bares, cafeterías y restaurantes L/m2 área útil/día 40 a 60

Camales y planta de faenamiento L/cabeza 150 a 300
Cementerios y mausoleos L/visitante/día 3a5
Centro comercial L/m2 área útil/día 15 a 25
Cines, templos y auditorios L/concurrente/día 5 a 10
Consultorios médicos y clínicas con hospitalización L/ocupante/día 500 a 1000
Cuarteles L/persona/día 150 a 350

Escuelas y colegios L/estudiante/día 20 a 50
Hospitales L/cama/día 800 a 1300
Hoteles hasta 3 estrellas L/ocupante/día 150 a 400
Hoteles hasta 4 estrellas en adelante L/ocupante/día 350 a 800
Internados, hogar de ancianos y niños L/ocupante/día 200 a 300
Jardines y ornamentación con recirculación L/m2/día 2a8
Lavanderías y tintorerías L/kg de ropa 30 a 50
Mercados L/puesto/día 100 a 500
Oficinas L/persona/día 50 a 90
Piscinas L/m2 área útil/día 15 a 30
Prisiones L/persona/día 350 a 600
Salas de fiesta y casinos L/m2 área útil/día 20 a 40
Servicios sanitarios públicos L/muebles sanitarios/día 300
Talleres, industrias y agencias L/trabajador/jornada 80 a 120

Terminales de autobuses L/pasajero/día 10 a 15
Universidades L/estudiante/día 40 a 60
Zonas industriales, agropecuarias y fábricas L/s/día 1a2
3.2.2. Memoria de Calculo
PERDIDA DE CARGA
Para el dimensionamiento se tomarán en cuenta tanto los valores de pérdida de

carga en los tramos de tuberías, así como la pérdida de carga localizada por accesorios.
El cálculo de la pérdida de carga se lo realizará con la utilización de fórmulas de uso
corriente. Se recomienda el uso de la fórmula de Hazen Williams.
Ecuación 1:
1 1.852 Q1.852
hf = 10.648 ∗ ( ) ∗ 4.871 ∗ L
CHW D
Donde:
CHW: Coeficiente de fricción (depende del material, PVC 150)
6
HIDROSANITARIA
Q: Caudal (m3/s)
D: Diámetro (m)
L: longitud equivalente + longitud real (m)
Ecuación 2:
d 120 1.8519
Le = (A ∗ ( ) + B) ∗ ( )
25.4 C
Donde:
A, B: Factores que dependen del tipo de accesorio (según tabla 3)
Le: Longitud equivalente (m)
d: Diámetro interno (mm)
C: Coeficiente según el material de la tubería (PVC 150)
Tabla 3: Factores de longitudes equivalentes.
ACCESORIO FACTOR A FACTOR B

Codo de 45° 0.38 0.02
Codo radio largo 90° 0.52 0.04
Entrada normal 0.46 -0.08
Reducción 0.15 0.01
Salida de tubería 0.77 0.04
Tee paso directo 0.53 0.04
Tee paso de lado y Tee salida bilateral 1.56 0.37
Tee con reducción 0.56 0.33
Válvula de compuerta abierta 0.17 0.03
Válvula de globo abierta 8.44 0.5
Válvula de pie con criba 6.38 0.4
7
HIDROSANITARIA
3.3 SISTEMA PROPUESTO
ESTIMACION DE CAUDALES
El caudal máximo probable (Qmp) se calcula en base a la ecuación 3, el

coeficiente de simultaneidad (Ks) se lo determinará con la ecuación 4.
Ecuación 3
𝑄𝑀𝑃 = 𝐾𝑠 ∗ Σqi
Ecuación 4
1
𝐾𝑠 = + 𝐹 ∗ (0.04 + 0.04 ∗ log(log(𝑛)))
√𝑛 − 1
Donde:
n: número total de aparatos servidos
ks: coeficiente de simultaneidad, entre 0.2 y 1.0
qi: caudal mínimo de los aparatos suministrados (tabla 1)
F: factor que toma los valores siguientes:
F=0, según la Norma Francesa NFP 41204; F=1, para edificios de oficinas y semejantes;
F=2, para edificios habitacionales; F=3, hoteles, hospitales y semejantes; F=4, edificios
académicos, cuarteles y semejantes; F=5, edificios e inmuebles con valores de demanda
superiores.
8
MEMORIA TECNICA DE CALCULO HIDROSANITARIA
CALCULO
TRAMO DE MUEBLES O CONSUMO POR CONSUMO TOTAL NUMERO DE COEFICIENTE

NUMERO DE APARATOS Q (L/s)
DERIVACIONES APARATOS APARATO (L/s) (L/s) LLAVES SIMULTANEIDAD (Ks)
ACOMETIDA
Inodoro 1 0,1 0,1
Lavabo 1 0,1 0,1
PISO 2 Ducha 1 0,2 0,2 5 0,384458539 0,30756683
Lavadora 1 0,2 0,2
Lavaplatos 1 0,2 0,2
Inodoro 2 0,1 0,2
Lavadora 1 0,2 0,2
PISO 1 Lavaplatos 1 0,2 0,2 8 0,3736955 0,4484346
Ducha 2 0,2 0,4
Lavabo 2 0,1 0,2
Inodoro 2 0,1 0,2
Lavadora 1 0,2 0,2
PLANTA BAJA Lavaplatos 1 0,2 0,2 8 0,3736955 0,4484346
Ducha 2 0,2 0,4
Lavabo 2 0,1 0,2
Inodoro 2 0,1 0,2
LOCALES 4 0,396990037 0,15879601
Lavabo 2 0,1 0,2
QT (l/s) 1,36323205
TRAMO DE DE
Q (L/s) DIAMETRO INTERNO COMERCIAL
RAMAL DIAMETRO CALCULADO (mm) VELOCIDAD (m/s)
(mm)
ACOMETIDA 1,36 38,03 38,10 1,20
10
HIDROSANITARIA
Cálculo de caudales y diámetros de Agua fría
PISO 2
TRAMO DE MUEBLES O NUMERO DE CONSUMO POR CONSUMO NUMERO DE COEFICIENTE

Q (L/s)
DERIVACIONES APARATOS APARATOS APARATO (L/s) TOTAL (L/s) LLAVES SIMULTANEIDAD (Ks)
DERIVACIONES PISO 2
G-F Lavabo 1 0,1 0,1 1 1 0,1
Inodoro 1 0,1 0,1
F-E 2 0,519 0,104
Lavabo 1 0,1 0,1
Inodoro 1 0,1 0,1
E-C Lavabo 1 0,1 0,1 3 0,426 0,170
Ducha 1 0,2 0,2
D-C Lavadora 1 0,2 0,2 1 1 0,2
Inodoro 1 0,1 0,1
Lavadora 1 0,2 0,2
C-B 4 0,397 0,238
Ducha 1 0,2 0,2
Lavabo 1 0,1 0,1
Inodoro 1 0,1 0,1
Lavabo 1 0,1 0,1
B-A''' Ducha 1 0,2 0,2 5 0,384 0,308
Lavadora 1 0,2 0,2
11
HIDROSANITARIA
RAMAL
DIAMETRO INTERNO COMERCIAL

TRAMO DE RAMAL Q (L/s) DIAMETRO CALCULADO (mm) VELOCIDAD (m/s)
(mm)
G-F 0,10 10,30 13,88 0,66

F-E 0,10 10,49 13,88 0,69
E-C 0,17 13,44 13,88 1,13
D-C 0,20 14,57 18,85 0,72
C-B 0,24 15,90 18,85 0,85
B-A 0,31 18,06 18,85 1,10
DIAMETRO DIAMETRO
TRAMO DE PIEZAS L TOTAL
INTERNO INTERNO A B C CANTIDAD Le POR PIEZA Le TOTAL Q (L/s) Q (m3/s) L REAL hf
RAMAL ESPECIALES (m)
(mm) (m)
G-F Codo de 90 13,880 0,014 0,520 0,040 150,000 2,000 0,429 0,429 0,100 0,0001 0,73 1,16 0,05
Codo de 90 13,880 0,014 0,520 0,040 150,000 1,000 0,214 0,100 0,0001
F-E Tee paso 0,432 0,79 1,22 0,06
13,880 0,014 0,530 0,040 150,000 1,000 0,218 0,104 0,0001
directo
Codo de 90 13,880 0,014 0,520 0,040 150,000 2,000 0,429 0,104 0,0001
E-C Tee paso 0,647 5,75 6,40 0,76
13,880 0,014 0,530 0,040 150,000 1,000 0,218 0,170 0,0002
directo
D-C Codo de 90 18,850 0,019 0,520 0,040 150,000 2,000 0,563 0,563 0,200 0,0002 0,71 1,27 0,05
Codo de 90 18,850 0,019 0,520 0,040 150,000 3,000 0,845 0,200 0,0002
C-B Tee paso 1,132 8,36 9,49 0,47
18,850 0,019 0,530 0,040 150,000 1,000 0,287 0,238 0,0002
directo
Codo de 90 18,850 0,019 0,520 0,040 150,000 1,000 0,282 0,238 0,0002
B-A Tee paso 0,568 2,60 3,17 0,25
18,850 0,019 0,530 0,040 150,000 1,000 0,287 0,308 0,0003
directo
hf TOTAL 1,643
12
HIDROSANITARIA
PISO 1

Q (L/s)
DERIVACIONES PISO 1
J-E Lavadora 1 0,2 0,2 1 1 0,2
I-H Lavabo 1 0,1 0,1 1 1 0,1
H-G 2 0,518609772 0,155582932
Lavabo 1 0,1 0,1
Inodoro 1 0,1 0,1
G-F Lavaplatos 1 0,2 0,2 3 0,425735545 0,170294218
Lavabo 1 0,1 0,1
Inodoro 1 0,1 0,1
F-E 4 0,396990037 0,238194022
Ducha 1 0,2 0,2
Lavabo 1 0,1 0,1
Inodoro 1 0,1 0,1
Lavadora 1 0,2 0,2
E-D Lavaplatos 1 0,2 0,2 5 0,384458539 0,307566831
Ducha 1 0,2 0,2
Lavabo 1 0,1 0,1
Inodoro 1 0,1 0,1
Lavadora 1 0,2 0,2
D-C Lavaplatos 1 0,2 0,2 6 0,378277615 0,340449854
Ducha 1 0,2 0,2
Lavabo 2 0,1 0,2
Inodoro 2 0,1 0,2
Lavadora 1 0,2 0,2
C-B Lavaplatos 1 0,2 0,2 7 0,375155385 0,375155385
Ducha 1 0,2 0,2
Lavabo 2 0,1 0,2
13
HIDROSANITARIA
Inodoro 2 0,1 0,2

Lavadora 1 0,2 0,2
B-A'' Lavaplatos 1 0,2 0,2 8 0,3736955 0,4484346
Ducha 2 0,2 0,4
Lavabo 2 0,1 0,2
RAMAL
TRAMO DE RAMAL Q (L/s) DIAMETRO CALCULADO (mm) DIAMETRO INTERNO (mm) VELOCIDAD (m/s)
J-E 0,20 14,57 18,85 0,72

I-H 0,10 10,30 13,88 0,66
H-G 0,16 12,85 13,88 1,03
G-F 0,17 13,44 13,88 1,13
F-E 0,24 15,90 18,85 0,85
E-D 0,31 18,06 18,85 1,10
D-C 0,34 19,01 24,30 0,73
C-B 0,38 19,95 24,30 0,81
B-A 0,45 21,81 24,30 0,97
14
HIDROSANITARIA
DIAMETRO DIAMETRO
(mm) (m)
J-E Codo de 90 18,850 0,019 0,520 0,040 150,000 2,000 0,563 0,563 0,200 0,0002 4,190 4,753 0,172
I-H Codo de 90 13,880 0,014 0,520 0,040 150,000 2,000 0,429 0,429 0,100 0,0001 0,390 0,819 0,036
Codo de 90 13,880 0,014 0,520 0,040 150,000 1,000 0,214 0,100 0,0001
H-G Tee paso 0,432 0,580 1,012 0,102
13,880 0,014 0,530 0,040 150,000 1,000 0,218 0,156 0,0002
directo
Codo de 90 13,880 0,014 0,520 0,040 150,000 1,000 0,214 0,156 0,0002
G-F Tee paso 0,432 0,790 1,222 0,145
13,880 0,014 0,530 0,040 150,000 1,000 0,218 0,170 0,0002
directo
Codo de 90 18,850 0,019 0,520 0,040 150,000 1,000 0,282 0,170 0,0002
F-E Tee paso 0,568 0,270 0,838 0,042
18,850 0,019 0,530 0,040 150,000 1,000 0,287 0,238 0,0002
directo
Codo de 90 18,850 0,019 0,520 0,040 150,000 2,000 0,563 0,238 0,0002
E-D 0,850 10,600 11,450 0,916
Tee paso
18,850 0,019 0,530 0,040 150,000 1,000 0,287 0,308 0,0003
directo
Tee paso
24,300 0,024 0,530 0,040 150,000 1,000 0,362 0,0003
D-C directo 0,717 0,308 0,660 1,377 0,039
Codo de 90 24,300 0,024 0,520 0,040 150,000 1,000 0,356 0,340 0,0003
Tee paso
24,300 0,024 0,530 0,040 150,000 1,000 0,362 0,0003
C-B directo 0,717 0,340 0,770 1,487 0,050
Codo de 90 24,300 0,024 0,520 0,040 150,000 1,000 0,356 0,375 0,0004
Tee paso
24,300 0,024 0,530 0,040 150,000 1,000 0,362 0,0004
B-A directo 1,073 0,375 5,640 6,713 0,313
Codo de 90 24,300 0,024 0,520 0,040 150,000 2,000 0,711 0,448 0,0004
hf TOTAL 1,815
15
HIDROSANITARIA
PLANTA BAJA
Q (L/s)
DERIVACIONES PLANTA BAJA
J-H Lavadora 1 0,2 0,2 1 1 0,2
I-H Lavaplatos 1 0,2 0,2 1 1 0,2
H-G 2 0,518609772 0,207443909
Lavadora 1 0,2 0,2
Ducha 1 0,1 0,1
G-F Lavaplatos 1 0,2 0,2 3 0,425735545 0,170294218
Lavadora 1 0,1 0,1
Inodoro 1 0,1 0,1
F-E 4 0,396990037 0,277893026
Ducha 1 0,2 0,2
Lavadora 1 0,2 0,2
Inodoro 1 0,1 0,1
Lavadora 1 0,2 0,2
E-D Lavaplatos 1 0,2 0,2 5 0,384458539 0,307566831
Ducha 1 0,2 0,2
Lavabo 1 0,1 0,1
Inodoro 1 0,1 0,1
Lavadora 1 0,2 0,2
D-C Lavaplatos 1 0,2 0,2 6 0,378277615 0,340449854
Ducha 1 0,2 0,2
Lavabo 2 0,1 0,2
Inodoro 2 0,1 0,2
Lavadora 1 0,2 0,2
C-B Lavaplatos 1 0,2 0,2 7 0,375155385 0,375155385
Ducha 1 0,2 0,2
Lavabo 2 0,1 0,2
16
HIDROSANITARIA
Inodoro 2 0,1 0,2

Lavadora 1 0,2 0,2
B-A' Lavaplatos 1 0,2 0,2 8 0,3736955 0,4484346
Ducha 2 0,2 0,4
Lavabo 2 0,1 0,2
RAMAL
J-H 0,20 14,57 18,85 0,72

I-H 0,20 14,57 18,85 0,72
H-G 0,21 14,84 18,85 0,74
G-F 0,17 13,44 13,88 1,13
F-E 0,28 17,17 18,85 1,00
E-D 0,31 18,06 18,85 1,10
D-C 0,34 19,01 24,30 0,73
C-B 0,38 19,95 24,30 0,81
B-A 0,45 21,81 24,30 0,97
17
HIDROSANITARIA
DIAMETRO DIAMETRO
(mm) (m)
J-E Codo de 90 18,850 0,019 0,520 0,040 150,000 2,000 0,563 0,563 0,200 0,0002 8,400 8,963 0,323
I-H Codo de 90 18,850 0,019 0,520 0,040 150,000 2,000 0,563 0,563 0,200 0,0002 1,470 2,033 0,073
Codo de 90 18,850 0,019 0,520 0,040 150,000 1,000 0,282 0,200 0,0002
H-G Tee paso 0,568 1,950 2,518 0,097
18,850 0,019 0,530 0,040 150,000 1,000 0,287 0,207 0,0002
directo
Codo de 90 13,880 0,014 0,520 0,040 150,000 1,000 0,214 0,207 0,0002
G-F Tee paso 0,432 0,790 1,222 0,145
13,880 0,014 0,530 0,040 150,000 1,000 0,218 0,170 0,0002
directo
Codo de 90 18,850 0,019 0,520 0,040 150,000 1,000 0,282 0,170 0,0002
F-E Tee paso 0,568 0,880 1,448 0,096
18,850 0,019 0,530 0,040 150,000 1,000 0,287 0,278 0,0003
directo
Codo de 90 18,850 0,019 0,520 0,040 150,000 2,000 0,563 0,278 0,0003
E-D 0,850 5,290 6,140 0,491
Tee paso
18,850 0,019 0,530 0,040 150,000 1,000 0,287 0,308 0,0003
directo
Tee paso
24,300 0,024 0,530 0,040 150,000 1,000 0,362 0,0003
D-C directo 0,717 0,308 0,650 1,367 0,038
Codo de 90 24,300 0,024 0,520 0,040 150,000 1,000 0,356 0,340 0,0003
Tee paso
24,300 0,024 0,530 0,040 150,000 1,000 0,362 0,0003
C-B directo 0,717 0,340 0,770 1,487 0,050
Codo de 90 24,300 0,024 0,520 0,040 150,000 1,000 0,356 0,375 0,0004
Tee paso
24,300 0,024 0,530 0,040 150,000 1,000 0,362 0,0004
B-A directo 1,073 0,375 5,650 6,723 0,314
Codo de 90 24,300 0,024 0,520 0,040 150,000 2,000 0,711 0,448 0,0004
hf TOTAL 1,629
18
HIDROSANITARIA
LOCALES COMERCIALES
TRAMO DE NUMERO DE CONSUMO POR APARATO CONSUMO TOTAL NUMERO DE COEFICIENTE

MUEBLES O APARATOS Q (L/s)
DERIVACIONES APARATOS (L/s) (L/s) LLAVES SIMULTANEIDAD (Ks)
DERIVACIONES LOCALES COMERCIALES
E-D Lavabo 1 0,1 0,1 1 1 0,1
Inodoro 1 0,1 0,1
D-C 2 0,518609772 0,10372195
Lavabo 1 0,1 0,1
Inodoro 2 0,1 0,2
C-B 3 0,425735545 0,12772066
Lavabo 1 0,1 0,1
Inodoro 2 0,1 0,2
B-A 4 0,396990037 0,15879601
Lavabo 2 0,1 0,2
RAMAL
E-D 0,10 10,30 13,88 0,66

D-C 0,10 10,49 13,88 0,69
C-B 0,13 11,64 13,88 0,84
B-A 0,16 12,98 13,88 1,05
DIAMETRO
TRAMO DE PIEZAS DIAMETRO L TOTAL
INTERNO A B C CANTIDAD Le POR PIEZA Le TOTAL Q (L/s) Q (m3/s) L REAL hf
RAMAL ESPECIALES INTERNO (mm) (m)
(m)
E-D Codo de 90 13,880 0,014 0,520 0,040 150,000 2,000 0,429 0,429 0,100 0,0001 0,860 1,289 0,057
Codo de 90 13,880 0,014 0,520 0,040 150,000 2,000 0,429 0,100 0,0001
D-C Tee paso 0,647 2,300 2,947 0,140
13,880 0,014 0,530 0,040 150,000 1,000 0,218 0,104 0,0001
directo
Codo de 90 13,880 0,014 0,520 0,040 150,000 1,000 0,214 0,104 0,0001
C-B Tee paso 0,432 0,770 1,202 0,084
13,880 0,014 0,530 0,040 150,000 1,000 0,218 0,128 0,0001
directo
Codo de 90 13,880 0,014 0,520 0,040 150,000 1,000 0,214 0,128 0,0001
B-A Tee paso 0,432 7,530 7,962 0,832
13,880 0,014 0,530 0,040 150,000 1,000 0,218 0,159 0,0002
directo
hf TOTAL 1,114
19
HIDROSANITARIA
COLUMNAS
TRAMO DE CONSUMO NUMERO DE COEFICIENTE
MUEBLES O APARATOS NUMERO DE APARATOS CONSUMO POR APARATO (L/s) Q (L/s)
DERIVACIONES TOTAL (L/s) LLAVES SIMULTANEIDAD (Ks)
COLUMNAS
Inodoro 1 0,1 0,1
Lavabo 1 0,1 0,1
A''' - A'' Ducha 1 0,2 0,2 5 0,384458539 0,307566831
Lavadora 1 0,2 0,2
Inodoro 2 0,1 0,2
Lavadora 1 0,2 0,2
A'' - A' Lavaplatos 1 0,2 0,2 8 0,3736955 0,4484346
Ducha 2 0,2 0,4
Lavabo 2 0,1 0,2
Inodoro 2 0,1 0,2
A - A' 4 0,396990037 0,158796015
Lavabo 2 0,1 0,2
TRAMO DE DE DIAMETRO INTERNO

Q (L/s) DIAMETRO CALCULADO (mm) VELOCIDAD (m/s)
RAMAL (mm)
A'''-A'' 0,31 18,06 18,85 1,10
A''-A' 0,45 21,81 24,30 0,97
A'-A 0,16 12,98 13,88 1,05
TRAMO DE PIEZAS DIAMETRO DIAMETRO INTERNO L TOTAL

A B C CANTIDAD Le POR PIEZA Le TOTAL Q (L/s) Q (m3/s) L REAL hf
RAMAL ESPECIALES INTERNO (mm) (m) (m)
A'''- A'' Codo de 90 18,850 0,019 0,520 0,040 150,000 3,000 0,845 0,845 0,308 0,0003 19,100 19,945 1,596
A''- A' Tee Paso 24,300 0,024 0,530 0,040 150,000 3,000 1,086 1,086 0,448 0,0004 16,400 17,486 0,816
A-A' Codo de 90 13,880 0,014 0,520 0,040 150,000 3,000 0,643 0,643 0,159 0,0002 8,650 9,293 0,972
hf TOTAL 3,383
20
HIDROSANITARIA
AGUA CALIENTE
PISO 2

Q (L/s)
DERIVACIONES PISO 2
G-E Lavabo 1 0,1 0,067 1 1 0,067
Ducha 1 0,2 0,134
E-C 2 0,518609772 0,104240564
Lavabo 1 0,1 0,067
Lavadora 1 0,2 0,134
C-B Lavabo 1 0,1 0,067 3 0,425735545 0,142621408
Ducha 1 0,2 0,134
D-C Lavadora 1 0,2 0,134 1 1 0,134
Lavabo 1 0,1 0,067
Ducha 1 0,2 0,134
B-A''' 4 0,396990037 0,186188327
RAMAL
TRAMO DE RAMAL Q (L/s) DIAMETRO CALCULADO (mm) DIAMETRO INTERNO COMERCIAL (mm) VELOCIDAD (m/s)
G-E 0,07 8,43 13,88 0,44
E-C 0,10 10,52 13,88 0,69
C-B 0,14 12,30 13,88 0,94
D-C 0,13 11,92 13,88 0,89
B-A''' 0,19 14,06 18,85 0,67
21
HIDROSANITARIA
DIAMETRO DIAMETRO
(mm) (m)
G-E Codo de 90 13,880 0,014 0,520 0,040 120,000 2,000 0,648 0,648 0,067 0,0001 1,520 2,168 0,069
Codo de 90 13,880 0,014 0,520 0,040 120,000 1,000 0,324 0,067 0,0001
E-C Tee paso 0,654 5,750 6,404 0,464
13,880 0,014 0,530 0,040 120,000 1,000 0,330 0,104 0,0001
directo
Codo de 90 13,880 0,014 0,520 0,040 120,000 2,000 0,648 0,104 0,0001
C-B Tee paso 0,978 8,360 9,338 1,209
13,880 0,014 0,530 0,040 120,000 1,000 0,330 0,143 0,0001
directo
D-C Codo de 90 13,880 0,014 0,520 0,040 120,000 2,000 0,648 0,648 0,134 0,0001 0,710 1,358 0,157
Codo de 90 13,880 0,014 0,520 0,040 120,000 1,000 0,324 0,186 0,0002
B-A''' Tee paso 0,757 2,600 3,357 0,160
18,850 0,019 0,530 0,040 120,000 1,000 0,433 0,186 0,0002
directo
hf TOTAL 2,060
PISO1

Q (L/s)
DERIVACIONES PISO 1
J-E Lavadora 1 0,2 0,134 1 1 0,134
I-H Lavabo 1 0,1 0,067 1 1 0,067
H-F 2 0,518609772 0,104240564
Lavabo 1 0,1 0,067
F-E Ducha 1 0,2 0,134 3 0,425735545 0,142621408
Lavabo 1 0,1 0,067
E-D 4 0,396990037 0,186188327
Ducha 1 0,2 0,134
Lavabo 1 0,1 0,067
22
HIDROSANITARIA

D-B 5 0,384458539 0,206069777
Ducha 1 0,2 0,134
Lavabo 2 0,1 0,134
B-A'' 6 0,378277615 0,253446002
Ducha 2 0,2 0,268
Lavabo 2 0,1 0,134
RAMAL
J-E 0,13 11,92 13,88 0,89
I-H 0,07 8,43 13,88 0,44
H-F 0,10 10,52 13,88 0,69
F-E 0,14 12,30 13,88 0,94
E-D 0,19 14,06 18,85 0,67
D-B 0,21 14,79 18,85 0,74
B-A'' 0,25 16,40 18,85 0,91
23
HIDROSANITARIA
DIAMETRO DIAMETRO
(mm) (m)
J-E Codo de 90 13,880 0,014 0,520 0,040 120,000 2,000 0,648 0,648 0,134 0,0001 4,190 4,838 0,558
I-H Codo de 90 13,880 0,014 0,520 0,040 120,000 2,000 0,648 0,648 0,067 0,0001 0,390 1,038 0,033
Codo de 90 13,880 0,014 0,520 0,040 120,000 1,000 0,324 0,067 0,0001
H-F Tee paso 0,654 1,370 2,024 0,147
13,880 0,014 0,530 0,040 120,000 1,000 0,330 0,104 0,0001
directo
Codo de 90 13,880 0,014 0,520 0,040 120,000 1,000 0,324 0,104 0,0001
F-E Tee paso 0,654 0,270 0,924 0,120
13,880 0,014 0,530 0,040 120,000 1,000 0,330 0,143 0,0001
directo
Codo de 90 18,850 0,019 0,520 0,040 120,000 2,000 0,852 0,143 0,0001
E-D 1,285 10,600 11,885 0,568
Tee paso
18,850 0,019 0,530 0,040 120,000 1,000 0,433 0,186 0,0002
directo
Tee paso
18,850 0,019 0,530 0,040 120,000 1,000 0,433 0,0002
D-B directo 0,859 0,186 1,428 2,287 0,132
Codo de 90 18,850 0,019 0,520 0,040 120,000 1,000 0,426 0,206 0,0002
Tee paso
18,850 0,019 0,530 0,040 120,000 1,000 0,433 0,0002
B-A'' directo 1,285 0,206 5,640 6,925 0,585
Codo de 90 18,850 0,019 0,520 0,040 120,000 2,000 0,852 0,253 0,0003
hf TOTAL 2,143
PLANTA BAJA

Q (L/s)
DERIVACIONES PLANTA BAJA
J-H Lavadora 1 0,2 0,134 1 1 0,134
I-H Lavaplatos 1 0,2 0,134 1 1 0,134

H-G 2 0,518609772 0,138987419
Ducha 1 0,1 0,067
G-E Lavaplatos 1 0,2 0,134 3 0,425735545 0,114097126
24
HIDROSANITARIA

E-D 4 0,396990037 0,186188327
Ducha 1 0,2 0,134
Lavabo 1 0,1 0,067
D-B 5 0,384458539 0,206069777
Ducha 1 0,2 0,134
Lavabo 2 0,1 0,134
B-A' 6 0,378277615 0,253446002
Ducha 2 0,2 0,268
Lavabo 2 0,1 0,134
RAMAL
J-H 0,13 11,92 13,88 0,89
I-H 0,13 11,92 13,88 0,89
H-G 0,14 12,14 13,88 0,92
G-E 0,11 11,00 13,88 0,75
E-D 0,19 14,06 18,85 0,67
D-B 0,21 14,79 18,85 0,74
B-A' 0,25 16,40 18,85 0,91
25
HIDROSANITARIA
DIAMETRO DIAMETRO
(mm) (m)
J-E Codo de 90 13,880 0,014 0,520 0,040 120,000 2,000 0,648 0,648 0,134 0,0001 8,400 9,048 1,044
I-H Codo de 90 13,880 0,014 0,520 0,040 120,000 2,000 0,648 0,648 0,134 0,0001 1,470 2,118 0,244
Codo de 90 13,880 0,014 0,520 0,040 120,000 1,000 0,324 0,134 0,0001
H-G Tee paso 0,654 1,950 2,604 0,321
13,880 0,014 0,530 0,040 120,000 1,000 0,330 0,139 0,0001
directo
Codo de 90 13,880 0,014 0,520 0,040 120,000 1,000 0,324 0,139 0,0001
G-E Tee paso 0,654 1,669 2,323 0,199
13,880 0,014 0,530 0,040 120,000 1,000 0,330 0,114 0,0001
directo
Codo de 90 18,850 0,019 0,520 0,040 120,000 2,000 0,852 0,114 0,0001
E-D 1,285 5,290 6,575 0,314
Tee paso
18,850 0,019 0,530 0,040 120,000 1,000 0,433 0,186 0,0002
directo
Tee paso
18,850 0,019 0,530 0,040 120,000 1,000 0,433 0,0002
D-B directo 0,859 0,186 1,420 2,279 0,131
Codo de 90 18,850 0,019 0,520 0,040 120,000 1,000 0,426 0,206 0,0002
Tee paso
18,850 0,019 0,530 0,040 120,000 1,000 0,433 0,0002
B-A directo 1,285 0,206 5,650 6,935 0,586
Codo de 90 18,850 0,019 0,520 0,040 120,000 2,000 0,852 0,253 0,0003
hf TOTAL 2,840
LOCALES COMERCIALES
TRAMO DE NUMERO DE CONSUMO POR APARATO CONSUMO TOTAL NUMERO DE COEFICIENTE

MUEBLES O APARATOS Q (L/s)
DERIVACIONES APARATOS (L/s) (L/s) LLAVES SIMULTANEIDAD (Ks)
DERIVACIONES LOCALES COMERCIALES
E-B Lavabo 1 0,1 0,068 1 1 0,068
B-A Lavabo 2 0,1 0,134 2 0,518609772 0,06949371
26
HIDROSANITARIA
RAMAL
E-D 0,07 8,49 13,88 0,45

B-A 0,07 8,59 13,88 0,46
DIAMETRO
TRAMO DE PIEZAS DIAMETRO L TOTAL
INTERNO A B C CANTIDAD Le POR PIEZA Le TOTAL Q (L/s) Q (m3/s) L REAL hf
RAMAL ESPECIALES INTERNO (mm) (m)
(m)
E-D Codo de 90 13,880 0,014 0,520 0,040 120,000 2,000 0,648 0,648 0,068 0,0001 0,860 1,508 0,050
Codo de 90 13,880 0,014 0,520 0,040 120,000 1,000 0,324 0,068 0,0001
B-A Tee paso 0,654 7,530 8,184 0,280
13,880 0,014 0,530 0,040 120,000 1,000 0,330 0,069 0,0001
directo
hf TOTAL 0,330
COLUMNAS
COEFICIENTE
TRAMO DE CONSUMO POR APARATO CONSUMO NUMERO
MUEBLES O APARATOS NUMERO DE APARATOS SIMULTANEIDAD Q (L/s)
DERIVACIONES (L/s) TOTAL (L/s) DE LLAVES
(Ks)
COLUMNAS
Lavabo 1 0,1 0,067
Ducha 1 0,2 0,134
A''' - A'' 4 0,396990037 0,186188327
A'' - A' 6 0,378277615 0,253446002
Ducha 2 0,2 0,268
Lavabo 2 0,1 0,134
A - A' Lavabo 2 0,1 0,134 2 0,518609772 0,069493709
27
HIDROSANITARIA
DIAMETRO INTERNO
TRAMO DE RAMAL Q (L/s) DIAMETRO CALCULADO (mm) VELOCIDAD (m/s)
COMERCIAL (mm)
A'''-A'' 0,19 14,06 18,85 0,67
A''-A' 0,25 16,40 18,85 0,91
A'-A 0,07 8,59 13,88 0,46
TRAMO DE PIEZAS DIAMETRO DIAMETRO INTERNO L TOTAL
A B C CANTIDAD Le POR PIEZA Le TOTAL Q (L/s) Q (m3/s) L REAL hf
RAMAL ESPECIALES INTERNO (mm) (m) (m)
A'''-A'' Codo de 90 18,850 0,019 0,520 0,040 120,000 3,000 1,278 1,278 0,186 0,0002 19,100 20,378 0,973
A''- A' TEE PASO 18,850 0,019 0,530 0,040 120,000 3,000 1,300 1,300 0,253 0,0003 16,400 17,700 1,496
A-A' Codo de 90 13,880 0,014 0,520 0,040 120,000 3,000 0,972 0,972 0,069 0,0001 8,650 9,622 0,330
hf TOTAL 2,799
CALCULO DE PRESION
DATOS
Z1 0
Z2 6,7
V1 1,20
V2 0,66
P2/y 5
Hf TOTAL 9,584
P1/y 21,23
La presión de agua que tiene la matriz de la calle Av. Coronel Francisco Carrasco es de 38.5 m.c.a dato que se obtuvo en la empresa
EMAPAL EP; y la presión obtenida en el diseño para el aparato sanitario más desfavorable es de 21.23 m.c.a, por lo tanto, la presión de la matriz
es óptima para abastecer a toda la edificación.
28
HIDROSANITARIA
1. RED DE DESAGUE
4.1. DESCRIPCIÓN DEL SISTEMA
La red que constituye el sistema de desagüe para la estructura consiste en un

sistema de evacuación del agua residual y una red de evacuación de agua lluvia de
cubierta y zonas verdes.
Las tuberías de desagüe deben funcionar a flujo libre o canales y en condiciones

uniformes. El flujo a tubo lleno produce fluctuaciones de presión que pueden destruir los
sellos hidráulicos.
Se recomienda que la tubería funcione al 50% de su profundidad, y en casos

extremos al 75%.
4.2. PARAMETROS DE DISEÑO
ESTIMACION DE DESCARGA DE LA RED SANITARIA

Para la estimación de descargas se adoptan los valores indicados de la tabla:
Tabla 1: UDs. correspondientes a los distintos aparatos sanitarios
NOTA: Una unidad de descarga es equivalente a 28 l/min y corresponde a la

descarga de un lavatorio residencial.
29
RAMALES DE DESCARGA
Los ramales de descarga tendrán como pendiente mínima 2% y se adoptan como

diámetros mínimos los indicados en la tabla. En lo posible tendrán un solo alineamiento
vertical y se emplearán en cambios de dirección de curvas de radio largo.
Tabla 2: Diámetros de ramales colectores entre aparatos sanitarios y bajante.
Fuente: Código Técnico de la Edificación parte HS5 de España.
DIAMETROS DE LAS COLUMNAS DE DESCARGA

Los diámetros mínimos para las columnas de descarga serán los indicados en la
siguiente tabla:
Tabla 3: Diámetro mínimo de columnas de descarga.
Diámetro de bajantes según el numero de alturas del edificio y

número de UD.
Máximo UD en cada ramal
Máximo UD para para una
para una altura de bajante
Diámetro atura de bajante de:
de:
(mm)
Hasta 3 Más de 3 Hasta 3 Más de 3
plantas planta plantas planta
50 10 25 6 6
63 19 38 11 9
75 27 53 21 13
90 135 280 70 53
110 360 740 181 134
125 540 1100 28 200
160 1208 2240 1120 400
200 2200 3600 1680 600
250 3800 5600 2500 1000
315 6000 9240 4320 1650
30
DIAMETRO DE LOS COLECTORES DE DESCARGA
Los diámetros mínimos para los colectores de descarga serán los indicados en la
siguiente tabla:
Tabla 4: Diámetro de los colectores horizontales en función del número máximo de UD y la

pendiente adoptada.
Nota: las bajantes que reciban descargas de inodoros tendrán como diámetro
mínimo 100 mm.
4.3. RED PLUVIAL
ESTIMATIVA DE DESCARGA
Para la estimación de las descargas se adoptan los valores de la intensidad de lluvia
de 150 mm/h o su equivalente de 2.5 Lt/min/m2 de manera que los diámetros mínimos se
determinan por el área de cobertura de la descarga y se indican a continuación:
Tabla 5: Diámetro de bajantes.
Diámetro de bajantes de aguas pluviales para un

régimen pluviométrico de i: 100 m/h
Superficie de proyección Diámetro Nominal de la
horizontal servida (m2) bajante (mm)
65 50
113 63
177 75
318 90
580 110
805 125
31
Tabla 6: Diámetro de las bajantes de aguas pluviales para un régimen pluviométrico de 100 mm/h.

En caso de alcantarillados combinados en el cual las tuberías de las descargas de
agua lluvia reciban descargas de inodoros el diámetro mínimo será de 100 mm.
SUMIDEROS
La mayoría de agua que caiga sobre las cubiertas planas deberá ser absorbida por
los llamados sumideros de suelo, debiendo coloca tantos, como extensa sea la superficie.
En líneas generales su número se puede determinar según la siguiente tabla:
Tabla 7: Número de sumideros en función de la superficie de cubierta.
4.3. SISTEMA PROPUESTO
La red d alcantarillado, ha sido concebida para la evacuación de los distintos tipos

de agua residual a ser producida por el uso de las instalaciones. Las redes diseñadas son
las que se describen a continuación:
RED DE AGUA RESIDUAL SANITARIA

Consiste en la red de evacuación de agua servida de los sanitarios y lavabos que
se instalaran en la edificación. Una vez determinados los aparatos a descargar, se
determinan los diámetros respectivos, en función de sus unidades de descarga. Los
aparatos a descargar son los siguientes:
32
TOTAL, DE APARATOS EN LA EDIFICACION
TIPO DE APARATO UNIDAD DE DESCARGA CANTIDAD
INODORO 5 7
LAVABO 2 7
BAÑERA 3 5
LAVAVAJILLA 3 3
LAVADORA 3 3
SUMIDERO SIFÓNICO 1 4
A continuación, se dará el resumen de las tuberías nuevas a ser instaladas en la red de
alcantarillado sanitario.
Aparato Sumidero Sifónico Lavavajillas Bañera Lavadora Lavabo Inodoro Pendiente

Diámetros
Unidades de Descarga 1 3 3 3 1 4 TOTAL UD Máxima del
Tramo Número de Aparatos mm " Comercial (mm) Colector %
RAMALES TERRAZA
B-A'''' 1 0 0 0 0 0 1 63 2,48 75,00 2%
C-A'''' 1 0 0 0 0 0 1 63 2,48 75,00 2%
RAMALES 2DA PLANTA ALTA
E-F 0 0 1 0 0 0 3 50 1,97 50,00 2%
F-G 0 0 1 0 0 1 7 63 2,48 75,00 2%
G-G' 0 0 1 0 1 1 8 63 2,48 75,00 2%
A''''-G' 2 0 0 0 0 0 2 50 1,97 50,00 2%
G'-B' 2 0 1 0 1 1 10 63 2,48 75,00 2%
B-B' 0 1 0 0 0 0 3 50 1,97 50,00 2%
D-B' 0 0 0 1 0 0 3 50 1,97 50,00 2%
B'-A''' 2 1 1 1 1 1 16 75 2,95 75,00 2%
RAMALES 1RA PLANTA ALTA
J-J' 0 0 0 1 0 0 3 50 1,97 50,00 2%
F-G 0 0 1 0 0 0 3 50 1,97 50,00 2%
G-H 0 0 1 0 0 1 7 63 2,48 75,00 2%
H-I 0 1 1 0 0 1 10 63 2,48 75,00 2%
I-J' 0 1 1 0 1 1 11 63 2,48 75,00 2%
J'-B' 0 1 1 1 1 1 14 75 2,95 75,00 2%
D-C' 0 0 0 0 1 0 1 50 1,97 50,00 2%
C-C' 0 0 0 0 0 1 4 50 1,97 50,00 2%
B-C' 0 0 1 0 0 0 3 50 1,97 50,00 2%
C'B' 0 0 1 0 1 1 8 63 2,48 75,00 2%
B'-A'' 0 1 2 1 2 2 22 100 3,94 100,00 2%
S-A'' 1 0 0 0 0 0 1 50 1,97 50,00 2%
RAMALES PLANTA BAJA
J-J' 0 0 0 1 0 0 3 50 1,97 50,00 2%
F-G 0 0 1 0 0 0 3 50 1,97 50,00 2%
G-H 0 0 1 0 0 1 7 63 2,48 75,00 2%
H-I 0 1 1 0 0 1 10 63 2,48 75,00 2%
I-J' 0 1 1 0 1 1 11 63 2,48 75,00 2%
J'-B' 0 1 1 1 1 1 14 75 2,95 75,00 2%
D-C' 0 0 0 0 1 0 1 50 1,97 50,00 2%
C-C' 0 0 0 0 0 1 4 50 1,97 50,00 2%
B-C' 0 0 1 0 0 0 3 50 1,97 50,00 2%
C'B' 0 0 1 0 1 1 8 63 2,48 75,00 2%
B'-A'' 0 1 2 1 2 2 22 100 3,94 100,00 2%
RAMALES PLANTA LOCALES COMERCIALES
E-D 0 0 0 0 0 1 4 50 1,97 50,00 2%
D-C' 0 0 0 0 1 1 5 50 1,97 50,00 2%
C-C' 0 0 0 0 0 1 4 50 1,97 50,00 2%
C'-B' 0 0 0 0 1 2 9 63 2,48 75,00 2%
B-B' 0 0 0 0 1 0 1 50 1,97 50,00 2%
B'-POZO 0 0 0 0 2 2 10 63 2,48 75,00 2%
A-POZO 3 3 5 3 5 5 61 100 3,94 100,00 2%
BAJANTES DE DESAGUE
A''''-A''' 3 0 0 0 0 0 3 75 2,95 75,00 2%
A'''-A'' 3 1 1 1 1 1 17 75 2,95 75,00 2%
A''-A' 3 2 3 2 3 3 39 100 3,94 100,00 2%
A'-A 3 3 5 3 5 5 61 100 3,94 100,00 2%
AGUAS LLUVIA
ÁREA A CUBRIR DIÁMETRO DE DERIVACIONES DIÁMETRO DE COLUMNA
108,13 63 mm 63 mm
PENDIENTE MÁXIMA DEL 2%
33
2. ESPECIFICACIONES TECNICAS
Para el agua fría consiste en la provisión e instalación de tubería de diferentes

diámetros de PVC o Polipropileno “PP” roscable, con una presión admisible de 30m.c.a
para el sistema con sus respectivos accesorios del mismo material.
Para las aguas servidas recogidas de los aparatos sanitarios y aguas lluvia se
usarán tuberías PVC desagüe tipo B de Ø=50mm, Ø=75mm y Ø=110mm que se
instalarán en zanjas excavadas en el terreno, con pendientes mínimas del 1%.
Los materiales mínimos son: Tubo Ø=½” en una longitud promedio de 1.5 m.,
unión PP Ø=½”, codo PP Ø=½”, Tee PP Ø=½”, una llave de paso en bronce Ø=½”, y
considera también el picado de la mampostería y/o enlucido, los mismos que se repondrán
una vez terminados los trabajos.
El trabajo de instalación lo realizará personal calificado y con experiencia, con las

herramientas y equipos apropiados y en buen estado.
34
PLANOS
35

COMPLETO

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

COMPLETO

Cargado por

Copyright:

Formatos disponibles

MEMORIA TECNICA DE CALCULO HIDROSANITARIA

PROYECTO: EDIFICACION PARA OFICINAS

1.1. CLAVE CATASTRAL

1.3. UBICACIÓN DEL PROYECTO

Ilustración 1: Ubicación del Proyecto

1.4. OBJETIVO DEL PROYECTO

Realizar el diseño hidrosanitario de una edifición de 4 pisos destinada para locales

1.5 DESCRIPCION EXISTENTE DE LA INFRAESTRUCTURA

1.5.1 SISTEMA DE AGUA POTABLE

2.2. SISTEMA DE ALCANTARILLADO

El pozo del sistema de alcantarillado combinad se encuntra en la acera del predio.

DESCRIPCIÓN DEL PROYECTO HIDROSANITARIO

En el estudio presente se utiliza un sistema de abastecimiento directo para toda la

ABASTECIMIENTO Y DISTRIBUCION DE AGUA POTABLE

En el sistema de suministro por presión directa de la red se diseñará una vez

3.1.1. Acometida y Medidor

Los diámetros mínimos de los ramales y sub-ramales no serán inferiores a los

En este caso el agua va directamente de la matriz principal, estimando la velocidad

El medidor deberá ser de igual diámetro que la tubería de la acometida.

3.2. RED DE DISTRIBUCION DE AGUA POTABLE

Se toman los parámetros recomendados por la Norma Ecuatoriana de la

La acometida debe tener la capacidad de soportar presiones hasta 150m.c.a

Las condiciones normales de funcionamiento de darán si se cumple los parámetros

Tabla 1: Demandas de caudales, presiones y diámetros en aparatos de consumo.

APARATO SANITARIO CAUDAL PRESION PRESION DIAMETRO

Toda la tubería y accesorias instaladas en la red interna deberán resistir la presión

Se debe tomar en cuenta las dotaciones de la siguiente tabla:

Tabla 2: Dotaciones para edificaciones de uso específico

DOTACIONES PARA EDIFICACIONES DE USO

Bares, cafeterías y restaurantes L/m2 área útil/día 40 a 60

Cuarteles L/persona/día 150 a 350

Talleres, industrias y agencias L/trabajador/jornada 80 a 120

3.2.2. Memoria de Calculo

Para el dimensionamiento se tomarán en cuenta tanto los valores de pérdida de

CHW: Coeficiente de fricción (depende del material, PVC 150)

L: longitud equivalente + longitud real (m)

A, B: Factores que dependen del tipo de accesorio (según tabla 3)

Le: Longitud equivalente (m)

d: Diámetro interno (mm)

C: Coeficiente según el material de la tubería (PVC 150)

Tabla 3: Factores de longitudes equivalentes.

ACCESORIO FACTOR A FACTOR B

3.3 SISTEMA PROPUESTO

El caudal máximo probable (Qmp) se calcula en base a la ecuación 3, el

n: número total de aparatos servidos

ks: coeficiente de simultaneidad, entre 0.2 y 1.0

qi: caudal mínimo de los aparatos suministrados (tabla 1)

F: factor que toma los valores siguientes:

TRAMO DE MUEBLES O CONSUMO POR CONSUMO TOTAL NUMERO DE COEFICIENTE

Cálculo de caudales y diámetros de Agua fría

TRAMO DE MUEBLES O NUMERO DE CONSUMO POR CONSUMO NUMERO DE COEFICIENTE

DIAMETRO INTERNO COMERCIAL

G-F 0,10 10,30 13,88 0,66

TRAMO DE MUEBLES O NUMERO DE CONSUMO POR CONSUMO NUMERO DE COEFICIENTE

Inodoro 2 0,1 0,2

J-E 0,20 14,57 18,85 0,72

Inodoro 2 0,1 0,2

J-H 0,20 14,57 18,85 0,72

TRAMO DE NUMERO DE CONSUMO POR APARATO CONSUMO TOTAL NUMERO DE COEFICIENTE

E-D 0,10 10,30 13,88 0,66

TRAMO DE DE DIAMETRO INTERNO

TRAMO DE PIEZAS DIAMETRO DIAMETRO INTERNO L TOTAL

TRAMO DE MUEBLES O NUMERO DE CONSUMO POR CONSUMO NUMERO DE COEFICIENTE

TRAMO DE MUEBLES O NUMERO DE CONSUMO POR CONSUMO NUMERO DE COEFICIENTE
